设备主人、设备巡视讲义

巡视检查
按照设备巡视检查需对照巡视作业工单所列间隔开展，原则 上，按照变电站巡视路线进行。巡视过程中及时记录巡视结 果。设备巡视应遵循“正常运行按时查，高峰、高温重点查， 天气突变及时查，重点设备专项查，薄弱设备仔细查”的原 则。发现设备温度异常时，应结合楚雄供电局电力设备红外 检测诊断规范进行缺陷分析判断，确定缺陷级别。直流系统 的巡视，遵照变电站直流电源系统运行管理规范开展。发现 站内设备异常或缺陷时，应结合楚雄供电局输变电设备缺陷 管理标准进行分析判断，确定缺陷级别的。
谢谢！
变电管理所设备主人管理责任书
设备主人的确定
原则5：由于新投变电站、人员变动等情况需要 调整设备主人分工时，班组在15个工作日内确定 设备的设备主人，经变电管理所审批后，3个工 作日内班组与设备主人签订管理责任书。
设备主人管理的内容及要求
设备主人到底要做些什么呢？
走出误区：设备主人履行的是对设备的管理职责， 是在正常履行值班制度和值班职责之外的一项专 人对设备的管理工作，不能用设备主人管理职责 来代替或弱化正常值班职责。

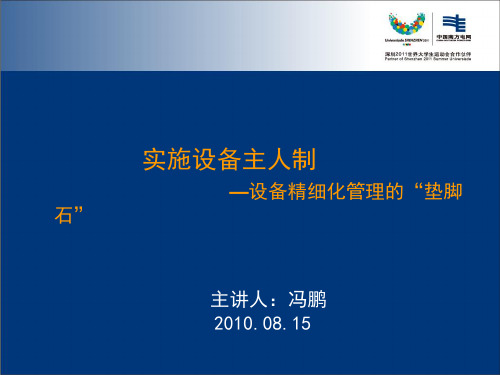

实施设备主人制
—设备精细化管理的“垫脚 石”
主讲人：冯鹏 2010.08.15
概述
什么是设备主人
是管辖范围内设备、设施运行维护管理的主要负 责人,对管辖范围内设备的安全运行、台帐资料齐全 完善、设备缺陷（异常）的督促整改、设备完好等工 作负责。做好管辖范围内设备运行维护、状态分析及 数据对比工作，提出大修（技改）建议。
设备主人的确定
如何来确定设备主人呢？
原则1：110kV及以下变 电站应以整个变电站为 单位进行划分； 220kV 及以上变电站按电压等 级进行划分，但应指定 1人为总责任人，二次 设备的划分与一次设备 同步。

设备巡检内容和注意事项
——
设备巡检
为了及时发现设备的事故隐患，提前预知设备性能的改变，从而减少设备 突发故障的机会，使设备处于良好的运行状态，达到减轻维修工作量、降低 维修费用、保持设备的完好及现场卫生，使设备更好的为生产服务的目的， 进行设备巡检。
如何对设备进行巡检
最主要的还是对生产工艺熟悉,对生产设备 了解.经常深入现场观察设备的使用以及运行 情况.熟悉操作规程，具体设备具体对待。重 点在于巡检要仔细，多动手勤动脑，积累经 验。
离心泵故障原因及解决方法（盛泉说明书）
四、流量或吐出压力太低 1、吸入口有空气 检查吸入管路防止漏气；2、泵转速太低 检查原动机；3、NaHSa太小 检查吸入部 分；4、吸入堵塞 清理吸入管路；5、叶轮堵塞 清理叶轮流道；6、叶轮损坏或密封环磨损 更换叶轮 或密封环；7、转向不对 改变原动机转向。 五、电机过载 1、不同心度 调整泵和原动机的对中性；2、比重变大 改变操作工艺；3、转动部分发生摩擦 修复摩 擦地方；4、装置阻力变低，使运行点偏向大流量 检查吸入和吐出管路压力与原来的变化情况。
滑动轴承合金瓦或铜瓦的最高允许温度分别小于 65℃ 和 75℃ ;滚动轴承的最高允许 应小于 75℃。 离心泵加油量为油窗的二分之一或三分之二处。 加氢进料泵机械密封允许泄漏量是：10cc/h。
巡检标准
振动烈度标准： 功率 ＜15KW：速度在0.71~1.1mm/s在较好范围之内； 功率15-75KW：速度在0.18~2.8mm/s在较好范围之内； 功率 ＞75KW：速度在1.1 ~4.5mm/s 在较好范围之内。
故障判断
2、离心泵不上量故障及处理方法 （1） 灌泵不足（或泵内气体未排完）。处理方法是重新灌泵。 （2） 泵转向不对。处理方法是检查旋转方向。 （3） 泵转速太低。处理方法是检查转速，提高转速。 （4） 转速过高。处理方法是检查电动机和电源。 （5） 滤网堵塞，底阀不灵。处理方法是检查滤网，消除杂 物。（6）吸入管路漏气。处理方法是检查吸入侧管道各法兰连接处及填料函密封情况。 （7）吸入侧 突然被异物堵住。处理方法是停泵处理异物。（8） 吸入大量气体。处理方法是检查吸入口有否旋涡， 淹没深度是否太浅。（9）壳体和叶轮耐磨环磨损过大。处理方法是更换或修理耐磨环及叶轮。（10） 其他部位漏液。处理方法是检查轴封等部位（11） 泵叶轮堵塞、磨损、腐蚀。处理方法是清洗、检查、 调换。

3.气温突变时应注意有油设备的油面和导线弛度 有无变化，变压器、油断路器、电容器的套管有无变 化，各开关电器是否在良好状态。
21
第二章 变电设备的巡视
第一节 变压器的巡视 第二节 断路器的巡视 第三节 隔离开关的巡视 第四节 母线的巡视检查 第五节 电压互感器的巡视 第六节 电流互感器的巡视 第七节 电容器组的巡视 第八节 避雷器的巡视 第九节 （接地）站用变的巡视检查 第十节 二次设备的巡视检查与维护
如果变色应更换
器
检查油盒油位
38
主变大修后投入运行的检查项目表
检查对象 检查项目
说明/方法
判断/措施
压力释 放阀
渗漏
检查是否有油从封 如果有很多油漏出要重新
口喷出或漏出
更换压力释放阀
有载分接
档位指示
档位显示和监控机 一致
在后台监控机检查档位与
开关
实际一致
调节 试调档正常
39
变压器的特殊巡视
40
主变的特殊巡视项目表
调压装置运行是否正常，
分接头开关的位置是否 1、分接开关位置可以通过
符合电压的要求，并与 现场调压机构面板位置
监控机指示相符；
指示、主变保护测控屏
2、操作连杆连接是否良 控制器面板位置指示、
好；
监控后台机档位指示确
3、操作箱内接线及紧固 定，并且三处指示必须
螺丝是否有松脱,传动 对应，否则作缺陷汇报
● 日常巡视周期如下表。
8
交接班巡视检查
即交、接班的运行人员共同对设备进行全面检查， 且交班人员还应向接班人员交待运行方式，设备检修、 试验及地线装设情况，设备新发现的缺陷等。
9
日常巡视周期
变电站类型 巡视类别

广水桃江水电开发有限公司维护部
高压设备的 巡视检查
1
高压设备巡视制度
一 变电站巡视检查制度
▉ 设备巡视的规定 ▉ 巡视检查的方法 ▉ 巡视检查的要求 ▉ 巡视检查的周期
二 变电站设备维护制度
▉ 维护工作的内容 ▉ 维护工作的周期
2
▉ 设备巡视的一般规定
• 1．设备巡视分为正常巡视、全面巡视、夜间巡视、 特殊巡视，其巡视内容、巡视周期及巡视时间等 应按照上级制定的“设备巡视管理制度”执行。
70 29
▉ 变压器允许温度和温升
（2）允许温升 变压器上层油温与周围环境温度的差值称温升。温升的极限值称允许温
升。故A级绝缘的油浸变压器，周围环境温度为+40℃时，上层油的允许温 升值规定如下： 1) 油浸自冷或风冷变压器。在额定负荷下，上层油温升不超过55℃。 2) 强迫油循环风冷变压器。在额定负荷下，上层油温升不超过45℃。
22
变压器巡视项目
7.充氮灭火装置： ①管道无锈蚀； ②氮气瓶压力正常； ③检查机械部分无锈蚀， 闭锁装置正常； ④箱门开合自如，箱内清洁, 无异常气味； ⑤孔洞封堵严密。
23
▉ 新投或大修后运行前的检查
1. 气体继电器或集气盒及各排气孔内无气体。 2. 附件完整安装正确，试验、检修、二次回路、继电
• 2．耳听。通过高压设备运行时声音的高低、 节奏、声色的变化，判断设备的运行情况。
• 3．鼻嗅。如绝缘烧损的焦糊味。 • 4. 用手触试。必须分清可以触摸的接线和部
位。 • 5. 使用仪器检查。如红外线测试仪。
7
▉ 巡视检查的要求
1. 值班人员巡视时必须携带记录本，按规定路线检查，防止
漏查设备。巡视前应了解站内设备情况，以便有重点地进

音。 9、保护装置的巡视按保护屏中的保护巡视要求进行。
直流系统的巡视检查
1、检查下列电压或电流正常：各充电模块输出电压、电 流，直流母线电压、直流母线电流、蓄电池组（或合闸母 线）电压、充电电流。
2、各负荷开关、切换开关的位置、信号灯指示应符合运 行要求。
3、各充电模块的信号灯亮灭正常，装置内部无异常响声， 手感无过热现象，通风孔不受封堵。
4、绝缘监测仪运行灯应亮，告警灯应灭，面板显示无告 警信息。
5、直流系统集中监控器的运行灯应亮，告警灯应灭，面 板显示的直流设备运行参数符合实际运行状态，无告警信 息，各告警光字牌应灭。
6、柜内应无异常响声、无异味。 7、各柜门应全部关好。
UPS电源系统的巡视检查
1、UPS系统的接线模拟图的信号灯的亮灭与装置运行方式一致。 2、UPS装置的交流电源灯、逆变运行灯亮，其余灯灭。 3、UPS装置内部无异常声响，外部的温度正常。 4、UPS装置的通风孔应畅通，风扇运行良好。 5、UPS装置的交流电源空开、直流电源空开、旁路电源空开、输出空开应合
严重锈蚀现象，屏底应无杂物。 11、UPS系统的蓄电池外观清洁，外壳无破损、渗漏、变形现象，防尘盖完
好，电池接头应涂有凡士林，无严重锈蚀现象。 12、蓄电池连接部分应牢固，有无锈蚀或打火现象。 13、检查UPS各设备的标签、标识齐全。
低压屏的巡视检查
1、各段低压母线及所用变低压侧电压指示正常。 2、所用变低压侧开关及低压母联开关的位置符合运行方式要求，其
电容器组的巡视检查
日常巡视检查 1、一次引线无断股、散股现象。 2、本体、油枕无渗漏油现象。 3、电容器、串联电抗器无异声，外壳无变形。 4、电容器、串联电抗器支持瓷瓶无裂痕、放电现象，线圈应无发热

并行模式连结传动机构是否良好声音是否正常冷却润滑液压系统工作是否正常各部温升情况是否良好各连接螺丝及基础螺丝是否松动变速操纵机构是否可靠各运动部件是否良好电气部分检查电机温升音响是否正常电压电流显示是否正常各种开关接触器接点制动装置是否良好配线接地线是否牢固各种仪表作用是否正常保险丝是否良好其容量是否与电机容量一致各运动部件是否良好设备存在隐性故障向工班长反馈信息工班长编制设备临修记录单工班长安排工作按临修作业标准进行作业消除设备隐性故障设备使用人验收确认后在巡检人员的巡检记录本上签字年度末将巡检记录本送交车间技术员安全装置检查安全防护装置是否牢固可靠
3、安全防护装置及操作情况： 安全防护装置及操作情况： 防护装置及操作情况
安全防护装置是否牢固可靠。 安全防护装置是否牢固可靠。 压力表等计量仪表检验是否过期。 压力表等计量仪表检验是否过期。 使用人是否按安全技术操作规程进行操 自检自修范围执行情况如何。 作，自检自修范围执行情况如何。
4、巡检问题的处理原则： 巡检问题的处理原则：
设备巡检原则上不分解检查， 设备巡检原则上不分解检查，如发现下列情况之 一时设备应停止使用，并进行处理或修复： 一时设备应停止使用，并进行处理或修复： 1、机床导轨或滑动面新出现拉伤、研伤时； 机床导轨或滑动面新出现拉伤、研伤时； 2、机床发生振动、异音或使用技术性能明显降 机床发生振动、 低时； 低时； 3、设备机械，电气和安全防护装置的不良部位 设备机械， 已影响到生产使用时。 已影响到生产使用时。
六、设备巡回检查三级卡控制度
三级卡控： 三级卡控：车间干部现场检查卡控 一个月不少于2次的巡检质量抽查， 1、一个月不少于2次的巡检质量抽查，对查 出的问题做好记录并及时安排班组进行整治。 出的问题做好记录并及时安排班组进行整治。 对巡检质量抽查要进行月度统计分析， 2、对巡检质量抽查要进行月度统计分析， 在车间月度安全例会中要反馈，分析情况， 在车间月度安全例会中要反馈，分析情况，对 巡检存在问题纳入车间考核。 巡检存在问题纳入车间考核。 在巡检质量抽查过程中， 3、在巡检质量抽查过程中，有权对设备操 作者的执行操规情况进行检查， 作者的执行操规情况进行检查，有权制止设备 操作者违规行为，并及时反馈车间。 操作者违规行为，并及时反馈车间。

2
2）巡检人员的基本条件： 具有严格执行安全规章制度的正确态度； 经医师鉴定，无妨碍工作的病症； 具备必要的相关知识和业务技能，且按工作性质，熟悉本规程的相关部
分，并经考试合格； 具备必要的安全健康知识，学会紧急救护法； 各类作业人员应接受相应的安全生产教育和岗位技能培训，经考试合格、
谢谢！
16
5
禁止在运行中清扫、檫拭和润滑机器的旋转和移动的部分，以及把手伸入 栅栏内。清拭运转中机器的固定部分时，不准把抹布缠在手上或手指上使用， 只有在转动部分对工作人员没有危险时，方可允许用长嘴油壶或油枪往油盅 和轴承里加油。 禁止在栏杆上、管道上、靠背轮上、安全罩上或运行中设备的轴承上行走 和坐立，如必须在管道上坐立才能工作时，应做好安全措施。 禁止跨越正在运行的转动设备。
6
现场巡检时，应尽可能避免靠近和长时间停留在可能受到烫伤的地方，例如：汽、水、燃油 管道的法兰盘、阀门，压力容器的人孔、检查孔、防爆门、安全门以及除氧器、热交换器的水 位计等处。如因工作需要，必须在这些场所长时间停留时，应做好安全措施。 设备异常运行可能危及人身安全时，应及时通知运行人员停止设备。在停止运行前除运行维 护人员外，其他清扫、油漆等作业人员以及参观人员不准接近该设备或在该设备附近逗留。 所有电气设备的金属外壳均应有良好的接地装置。使用中不准将接地装置拆除或对其进行任 何工作。 任何电气设备上的标示牌，除原来放置人员或负责的运行值班人员外，其他任何人员不准移 动。 不准靠近或接触任何有电设备的带电部分。特殊许可的工作，应遵守《国家电网公司电力安 全工作规程》和公司中的相关规定。 湿手不准去触摸电灯开关以及其他电气设备（安全电压的电气设备除外）。
设备巡检基础知识培训
热力公司 2017年5月

• 对巡回检查出的问题、隐患在妥善处理的同时应如实、认 真、详细的填写在巡检卡片上，卡片要由生产车间的当班 班长、设备员、设备主任的签字。作为资料存档，妥善保 管。
巡检注意事项
Ø 装置（机组）存在着各种各样的隐患，在危险区域巡检时， 必须有自我保护的心里准备和能力。这就要求巡检时应按 规定路线和时间进行，危险区域至少两人一组，这样遇到 突发事故时能从容应对、保证自己和他人 人身安全。
什么叫设备的点巡检
• 定表：确定表单格式和记录要求。 •定流程：确定点检与维修的接口和工作流程 。 •成闭环：步步工作落实 ，形成闭环管理 。 简称之为 “八定一成”。
巡检目的和意义
Ø 目的：减轻维修工作量、降低维修费用的目的。 Ø 意义：及时性。第一时间发现设备存在的问题，减少突发
故障的机会。
设备巡检基本内容
Ø 一般的" 跑' 冒' 滴' 漏" 问题. Ø 检查设备的基本仪表参数是否正常, 如:压力, 电流，温
度, 流量, 震动, 油位等. Ø 重要设备的连接部分检查:如减速机的联轴器, 以及减速
机的声音. 润滑油的位置和润滑油的油脂情况. 减速机的 底脚螺栓是否松动等. Ø 有无违规操作情况. Ø 设备交接班的情况了解。
正确运用标准：
理论证明，振动部件的 疲劳与振动速度成正比 ，振动所产生的能量与 振动速度的平方成正比 ，能量传递的结果造成 磨损和其它缺陷。因此 ，在振动判定标准中， 无论从疲劳损伤还是磨 损等缺陷来说，以速度 标准最为适宜。
谢谢观看
Ø 进入巡检区域必须劳保佩戴齐全，着装整齐。 Ø 巡检通道不得有杂物、细碎物料，如有应及时清理。 Ø 不得在巡检过程中接打手机，与人打闹，触摸运转的部件。 Ø 雷雨天气不得使用对讲机。

发现有人触电，应立即切断电源，使触电人脱离 电源，并进行急救。如在高空工作，抢救时应注意 防止高空坠落。
现场的临时照明线路应相对固定，并经常检查、 维修。照明灯具的悬挂高度应不低于2.5m，并不得 任意挪动；低于2.5m 时应设保护罩。
现场巡检时，如遇有电气设备着火时，应立即将 有关设备的电源切断，然后进行救火。对可能带电 的电气设备以及发电机、电动机等，应使用干式灭 火器、二氧化碳灭火器灭火；对油开关、变压器（
在机器完全停止以前，不准进行检修工作。修理中的 机器必须作好防止转动的安全措施。如：切断电源（电 动机的开关、刀闸或熔丝应拉开，开关操作电源的熔丝 也应取下）；切断风源、水源、气源；所有有关闸板、 阀门等应关闭；必要时还应采取可靠的制动措施（如为 防止风机倒转，用木棍顶住风机大轴等）。
禁止在运行中清扫、檫拭和润滑机器的旋转和 移动的部分，以及把手伸入栅栏内。清拭运转中 机器的固定部分时，不准把抹布缠在手上或手指 上使用，只有在转动部分对工作人员没有危险时 ，方可允许用长嘴油壶或油枪往油盅和轴承里加 油。 禁止在栏杆上、管道上、靠背轮上、安全罩上 或运行中设备的轴承上行走和坐立，如必须在管 道上坐立才能工作时，应做好安全措施。
（二）设备巡检的个人安全注意事项：
1）巡检人员穿戴要求：
工作人员的工作服不准有可能被转动的机器绞住的部 分；工作时应穿着工作服，衣服和袖口应扣好；禁止 戴围巾和穿长衣服。禁止工作服使用尼龙、化纤或棉 、化纤混纺的衣料制作，以防工作服遇火燃烧加重烧 伤程度。工作人员进入生产现场禁止穿拖鞋、凉鞋、 高跟鞋，禁止女工作人员穿裙子。辫子、长发应盘在 工作帽内。做接触高温物体的工作时，应戴手套和穿
3）人员巡检的现场要求：
新参加工作的人员、实习人员，应经过安全知 识教育后，方可下现场巡视，并且应有老职工陪 同工作。
