矿山通风工程课程设计一、教学目标本节课的教学目标是使学生掌握矿山通风工程的基本概念、原理和方法，培养学生分析和解决矿山通风工程问题的能力。
具体目标如下：1.知识目标：（1）了解矿山通风工程的定义、作用和分类；（2）掌握矿山通风工程的基本原理和方法；（3）熟悉矿山通风工程的设计和施工要求。
2.技能目标：（1）能够运用所学知识分析和解决矿山通风工程问题；（2）具备矿山通风工程设计和施工的基本能力；（3）学会使用相关软件和工具进行矿山通风工程设计和模拟。
3.情感态度价值观目标：（1）培养学生对矿山通风工程安全的重视；（2）增强学生对矿山通风工程职业责任的认同；（3）激发学生对矿山通风工程学科的兴趣和热情。
二、教学内容本节课的教学内容主要包括矿山通风工程的定义、作用和分类，矿山通风工程的基本原理和方法，以及矿山通风工程的设计和施工要求。
具体内容包括：1.矿山通风工程的定义、作用和分类；2.矿山通风工程的基本原理和方法；3.矿山通风工程的设计和施工要求；4.矿山通风工程案例分析。
三、教学方法为了达到本节课的教学目标，将采用以下教学方法：1.讲授法：通过讲解矿山通风工程的定义、作用和分类，以及基本原理和方法，使学生掌握相关知识。
2.案例分析法：通过分析矿山通风工程案例，使学生了解矿山通风工程的设计和施工要求，提高学生分析和解决实际问题的能力。
3.实验法：学生进行矿山通风工程实验，使学生亲自操作，培养学生的动手能力和实践能力。
4.讨论法：学生进行小组讨论，分享学习心得和经验，提高学生的沟通能力和团队合作精神。
四、教学资源为了支持本节课的教学内容和教学方法，将准备以下教学资源：1.教材：选用权威、实用的矿山通风工程教材，为学生提供系统的学习资料。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作课件、演示文稿等多媒体资料，增强课堂教学的趣味性和生动性。
4.实验设备：准备矿山通风工程实验所需的设备，为学生提供实践操作的机会。
矿井通风课程设计矿井通风是矿山安全生产中非常重要的一项工作。
为了满足矿山安全生产的需要，矿井通风课程设计成为矿山工程专业的必修课程。
本文将介绍矿井通风课程设计的相关内容。
一、课程简介矿井通风课程设计是矿山工程专业的一门必修课程，涉及到矿山通风设备的选型、布置和调节等方面的知识。
该课程的目标在于培养学生的通风设备选型和运行调节能力，让学生能够独立完成矿山通风系统的设计和调试，并具有独立行业技术评价的能力。
二、课程内容1. 矿井通风系统的基本概念和原理。
本课程主要介绍矿井通风系统的概念、基本构成、工作原理和分类等方面的知识，学生需要掌握矿井通风系统的功能、组成和基本流程。
2. 矿井通风系统的选型和布置。
本课程将对矿井通风系统的选型和布置进行详细介绍，学生需要掌握矿井通风设备的选型规范、布置要求和运行标准。
同时要求学生具备运用通风参数的计算、分析和评价的能力。
3. 通风系统的维护和管理。
本课程将介绍通风系统的日常维护和管理，学生需要学习矿山通风设备的定期检查、保养、维修和更换等基本知识，具备企业通风技术管理能力。
4. 矿井事故风险评估与应急预案设计。
本课程将教授矿井事故风险评估和应急预案的设计，学生需要学习矿井事故的危害性和规避措施，以及制定应急预案的基本流程和方法等知识。
5. 实践操作教学。
本课程将配合实验教学进行矿井通风系统的设计与调试，学生需要掌握手工绘制通风系统图、计算各种参数和运行状态分析等操作技能。
三、课程特点1. 强调实践操作。
矿井通风课程设计的理论知识与实践操作相结合，成为了其特点之一。
在实验教学环节中，学生可以通过分析、实验、检验等操作，巩固和应用所学的通风系统设计和计算技能。
2. 突出实用性。
本课程主要侧重于矿井通风系统的设计、调试和运行等实际应用方面的技术能力培养，充分体现了实践、应用、创新教学的特点。
3. 与企业实际紧密结合。
矿井通风课程设计与矿山企业的实际紧密结合，对培养高素质人才、提高矿井通风系统的效率和保证矿山安全生产有非常重要的意义。
矿井通风与安全课程设计一、课程目标知识目标：1. 掌握矿井通风的基本原理，理解通风系统对矿井安全的重要性。
2. 学会分析矿井通风系统中的常见问题，如风量不足、风向逆流等，并掌握相应的解决方法。
3. 了解矿井安全生产的相关法律法规，明确矿井安全管理的要点。
技能目标：1. 能够运用矿井通风原理，设计简单的通风系统，提高矿井空气质量。
2. 培养解决矿井通风安全问题的实际操作能力，进行通风设施的检查和维护。
3. 能够运用所学知识，对矿井安全事故进行初步分析和判断，提高安全防范意识。
情感态度价值观目标：1. 培养学生对矿井安全生产的责任感和使命感，树立安全意识。
2. 激发学生学习矿井通风与安全相关知识的兴趣，培养自主学习能力。
3. 增强团队合作意识，培养在矿井安全生产中与他人沟通、协作的能力。
课程性质分析：本课程为矿井通风与安全的专业课程，旨在帮助学生掌握矿井通风的基本原理和实际操作技能，提高矿井安全生产水平。
学生特点分析：学生为高中年级学生，具有一定的物理基础和逻辑思维能力，对实际操作和矿井安全有一定的兴趣。
教学要求：1. 结合课本内容，注重理论知识与实践操作的结合，提高学生的实际操作能力。
2. 创设情境教学，激发学生学习兴趣，引导学生主动参与矿井通风与安全的实践探索。
3. 注重培养学生安全意识，将安全知识内化为学生的自觉行动。
二、教学内容1. 矿井通风原理：包括风流的基本特性、通风动力与阻力、通风方式及通风网络。
2. 矿井通风系统设计：通风系统的构成、设计原则、通风设施布置及风量调节。
3. 矿井通风系统常见问题及解决方法：分析风量不足、风向逆流等问题的原因，介绍相应的解决措施。
4. 矿井安全生产法律法规：解读矿井安全生产的相关法律法规，如矿山安全法、煤矿安全规程等。
5. 矿井安全管理：矿井安全管理体系、安全检查与隐患排查、事故应急预案及事故处理。
教学大纲安排：第一周：矿井通风原理及通风方式第二周：矿井通风系统设计及通风设施布置第三周：矿井通风系统常见问题及解决方法第四周：矿井安全生产法律法规及安全管理教材章节及内容：第一章 矿井通风基本原理第二章 矿井通风系统设计第三章 矿井通风系统问题及解决方法第四章 矿井安全生产法律法规第五章 矿井安全管理教学内容科学性和系统性保证：1. 紧密结合课本，确保所选内容的科学性和系统性。
矿井通风课程设计一、简介矿井通风是矿山生产中非常重要的的一个方面，通风系统的运行质量直接影响矿井的安全生产和生产效率。
为此，本课程设计旨在通过深入分析通风系统的实际应用情况，提高学生用理论知识解决问题的能力，培养学生的工程实践技能，提高学生的创新能力，为他们培养矿山通风方面的综合能力。
二、教学目标1.了解矿井通风的基本原理和通风系统的构成；2.掌握通风系统的设计方法和计算过程；3.熟悉通风系统的检测和管理方法；4.学会利用现代辅助工具进行通风系统设计；5.能够在班级小组内合作，探究解决矿井通风系统的实际问题；6.培养运用学科理论分析和解决问题的能力，提高实践技能；7.培养创新意识和实际问题解决能力。
三、课程设置3.1 预备知识1.矿山工程学基础；2.流体力学基础。
3.2 教学内容第一章矿井通风基础1.矿井通风的基本概念、原理和实际应用；2.矿井通风系统的构成和物质平衡基本原理。
第二章通风系统的设计1.通风系统设计的主要步骤；2.通风系统的分类；3.通风系统性能参数的确定；4.区域通风和局部通风。
第三章通风系统的计算1.通风系统的阻力计算；2.通风系统的流量计算；3.通风系统的风压计算；4.通风系统的功率计算。
第四章通风系统的检测与管理1.通风系统的检测方法和设备；2.通风系统的管理方法。
第五章现代辅助工具在通风系统设计中的应用1.通风系统模拟软件的基本原理和应用；2.通风系统设计软件的基本功能和应用。
第六章班级小组课题探究1.班级小组内选择问题；2.小组独立解决问题或者在老师的指导下完成。
3.3 教学方法本课程主要以授课和实验相结合的教学方法为主，采用课堂讲授、案例分析、现场参观和小组讨论等多种教学方法，采用基于问题的学习方法，注重实践环节。
3.4 实践环节1.实验课：实验目的、实验内容、实验方法、实验要求、实验评分；2.课程设计：设计目的、设计要求、设计流程、设计要点、设计评分。
四、考核办法1.期末考试（占50%）：主要测试学生对于矿井通风的理论知识和计算方法的掌握情况；2.实验（占30%）：主要测试学生对于通风系统实验操作和数据处理的技能；3.课程设计（占20%）：主要测试学生综合应用矿井通风理论知识和现代辅助工具解决实际问题的能力。

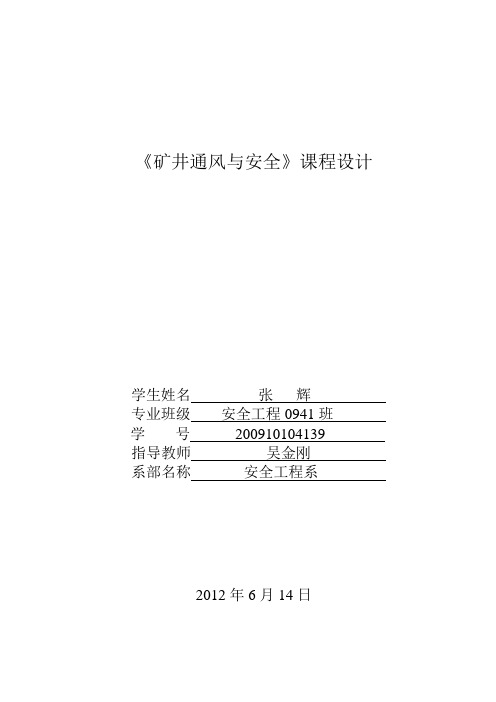

《矿井通风与安全》课程设计学生姓名张辉专业班级安全工程0941班学号200910104139指导教师吴金刚系部名称安全工程系2012年6月14日教师批阅意见成绩：指导教师：时间：目录1 概述 (1)1.1 已知条件 (1)2 矿井通风系统的选择 (2)2.1 矿井通风系统的基本要求 (2)2.2 矿井通风方式的选择 (2)2.3 矿井主要通风机的工作方法的选择 (3)2.4 矿井通风系统拟定 (4)3 风量计算及风量分配 (6)3.1 矿井需风量计算 (6)3.2 风量分配与风速验算 (10)4 矿井通风阻力计算 (12)4.1 矿井通风总阻力的计算原则 (13)4.2 矿井通风总阻力的计算方法 (13)5 选择矿井通风设备 (17)5.1 井通风设备的基本要求 (17)5.2 主要通风机的选择 (17)6 概算矿井通风机费用及评价 (22)6.1 吨煤的通风电费 (22)参考文献 (23)附录 (23)1 概述1.1 已知条件某煤矿井田范围走向长7.42km，倾斜宽0.66—1.47km，井田面积约8.53 km2。
位于背斜南翼，为一般平缓的单斜构造，地层产状走向近东西向，倾向南，倾角10-25。
，一般为16。
左右。
矿井生产能力为90万t/a。
矿井采用中央竖井，煤层分组采区上山布置的开拓方式，单翼对角式通风。
矿井通风难易时期的系统示意图见后。
井田设三个井筒：主井、副井、风井。
地面标高+200m。
全矿井划分为两个水平，第一水平标高－150m，第二水平标高－350m，回风水平标高+45～+50m。
第一水平东西运输大巷布置在煤层的底板岩石中，距煤层30m，通过水平大巷开拓煤层的全部上山采区。
矿井采用走向长壁开采方式。
该矿是高瓦斯矿井，瓦斯涌出量较大，为安全起见，用“品”字形布置三条上山。
采用综合机械化放顶煤采煤。
采煤工作面的平均断面积8.1 m2，回采工作面温度一般在21°，回风巷风流中瓦斯（或二氧化碳）的平均绝对涌出矿为5.65m3/min，三四班交接时人数最多66人；掘进工作面平均绝对瓦斯涌出量3.75m3/min，掘进工作面同时工作的最多人数18人，一次爆破炸药用量4.3kg。
课程设计（学年论文）说明书课题名称：某矿井通风系统设计学生学号： ********** 专业班级：安全工程01班学生姓名：***学生成绩：指导教师：***课题工作时间： 2014年5月18日至 2014年6月4日武汉工程大学教务处制前言采矿工业是我国的基础工业，它在整个国民经济发展中占有重要地位。
煤炭是我国一次能源的主体。
我国煤炭生产以井工开采为主，其产量占煤炭总产量的90%以上。
而地下作业首先面临的是通风问题，在矿井生产工程中，必须源源不断地将地面空气输送到井下各个作业地点，以供人员呼吸，并稀释和排除井下各种有毒有害气体和矿尘，创造良好的矿内工作环境，保障井下作业人员的身体健康和劳动安全。
本文根据特定的矿井，主要研究了生产矿山的通风系统，包括通风的方式、风量的计算等。
设计中要求严格遵守和认真贯彻《煤炭工业设计政策》、《煤矿安全规程》、《煤矿工业矿井设计规范》以及国家制定的其它有关煤炭工业的方针政策，设计力争做到分析论证清楚，论据确凿，并积极采用切实可行的先进技术，力争使自己的设计达到较高水平，但由于本人水平有限，难免有疏漏和错误之处，敬请老师指正。
目录前言 0第一章矿井概况 (1)第二章矿井通风系统的选择 (3)2.1拟定通风系统的原则 (3)2.2通风系统的选择 (3)2.3通风方法的选择 (3)第三章局部通风系统设计 (4)3.1局部通风系统的设计原则 (4)3.2 局部通风方式的选择 (4)3.3掘进面的设计 (5)3.3.1巷道断面 (5)3.3.2支护形式 (5)3.4掘进工作面所需风量计算 (5)3.5掘进通风设备选择 (6)3.5.1风筒的选择 (6)第四章风量的计算与分配 (10)4.1矿井需风量计算 (10)4.1.1采煤工作面所需风量 (10)4.1.2硐室工作面所需风量 (12)4.1.3其它巷道所需风量计算 (12)4.1.4备用工作面所需风量 (12)4.2矿井总风量计算 (12)4.2.1风量分配与风速验算 (13)第五章矿井通风阻力 (15)5.1矿井通风阻力的计算 (15)第六章主要通风机的选择 (20)6．1自然风压的计算 (20)6．2.选择主要通风机 (20)6．2．1确定主要通风机的风量 (20)6.2.2确定主要通风机的风压 (20)6.2.3风机的选择 (20)6.3电动机的选择 (21)6.3.1选择电动机的功率 (21)6.3.2选择机型 (21)第七章矿井通风费用 (22)7．1吨煤的通风电费 (22)参考文献 (23)第一章矿井概况某矿矿体走向长550m，厚25m，倾角25～30°；采用竖井石门开拓，阶段高50m。
矿井通风课程设计一、教学目标本课程的教学目标是让学生掌握矿井通风的基本原理、方法和应用，了解矿井通风的安全技术和设备，提高学生对矿井通风的认识和实际操作能力。
具体目标如下：1.知识目标：（1）掌握矿井通风的基本概念、原理和作用；（2）了解矿井通风系统的设计和运行方法；（3）熟悉矿井通风的安全技术和设备。
2.技能目标：（1）能够分析矿井通风问题，并提出合理的解决方案；（2）具备矿井通风设备的选择和安装能力；（3）能够进行矿井通风系统的调试和维护。
3.情感态度价值观目标：（1）培养学生对矿井通风安全的重视，增强安全意识；（2）培养学生热爱矿井通风事业，提高职业素养；（3）培养学生团队合作精神，提高沟通与协作能力。
二、教学内容本课程的教学内容主要包括矿井通风的基本原理、矿井通风系统的设计与运行、矿井通风安全技术及设备等方面。
具体内容如下：1.矿井通风的基本原理：矿井通风的概念、作用、基本原理及其应用。
2.矿井通风系统的设计与运行：矿井通风系统的设计方法、通风网络的构建与优化、通风设备的选型与安装。
3.矿井通风安全技术：矿井通风安全的基本要求、通风安全监测与控制、事故预防与处理。
4.矿井通风设备：通风设备的类型、结构、性能及应用。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
具体方法如下：1.讲授法：通过讲解矿井通风的基本原理、方法和应用，使学生掌握相关知识。
2.讨论法：学生针对矿井通风实际问题进行讨论，培养学生的分析问题和解决问题的能力。
3.案例分析法：分析典型矿井通风事故案例，使学生了解通风安全的重要性，提高安全意识。
4.实验法：让学生亲自动手进行矿井通风设备的操作和调试，提高学生的实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用国内权威、实用的矿井通风教材作为主要教学资源。
矿井通风课程设计一、课程概述本课程作为矿业工程领域的基础课程，主要介绍矿井通风的基本原理、矿井通风系统的设计与运行，以及矿井通风在矿山安全生产中的作用。
通过学习本课程，学生将掌握矿井通风的关键技术，为进一步进行矿山安全生产提供保障。
二、教学目标1.掌握矿井通风的基本概念、原理与技术要点；2.熟悉矿井通风系统的设计与运行，以及矿井通风在矿山安全生产中的应用；3.能够分析和解决矿井通风的实际问题；4.具备矿井通风的实验能力，能够进行简单的实验和数据处理；5.培养良好的安全生产意识和团队合作精神。
三、教学内容第一章矿井通风基本概念1.矿井通风的基本概念与分类；2.矿井通风工作原理；3.矿井通风系统的组成。
第二章矿井风路设计原则1.矿井空气动力学基础；2.直管道和弯管道的阻力；3.矿井通风系统的设计原则。
第三章矿井通风系统运行控制1.矿井通风系统的运行和控制；2.矿井风量的计算与测量；3.矿井通风系统的调节。
第四章矿井通风安全与经济性1.矿井通风系统的安全问题；2.矿井通风安全管理；3.矿井通风系统的经济性分析。
第五章矿井通风系统设计实例分析本章主要从实际工程出发，对矿井通风系统进行具体设计实例分析，包括矿井通风系统的设计方案、设计计算和实施过程中出现的问题和解决方法等。
第六章矿井通风实验通过实验，学生将深化对矿井通风的理解和掌握矿井通风的实验技能。
四、教学方法本课程采用以“理论教学+实验教学”相结合的方式进行教学。
在理论教学中，采用讲授、讨论、案例分析等方式，充分展现矿井通风的实际应用。
在实验教学中，采用小组合作、现场实践等方式，培养学生动手实践的能力。
五、教材1.《矿井通风原理与应用》2.《矿井通风设计》3.《矿井通风工程实例》六、评分标准1.平时成绩占比40%，包括出勤、课堂表现、小组讨论等，要求学生积极参与课堂活动，认真完成负责的小组讨论内容；2.期末考试占比60%，包括选择题、填空题、计算题和简答题等，考核学生对矿井通风课程所学知识的掌握情况。
矿井通风学》课程设计一、教学目标本节课的教学目标是让学生掌握矿井通风学的基本概念、原理和方法。
具体包括以下三个方面：1.知识目标：学生能够理解矿井通风的定义、作用和重要性；掌握矿井通风的基本原理和方法，包括自然通风和机械通风；了解矿井通风系统的组成和运行机制。
2.技能目标：学生能够运用矿井通风学的原理和方法分析问题和解决问题；能够设计简单的矿井通风系统，并进行效果评估。
3.情感态度价值观目标：学生能够认识到矿井通风在煤矿安全生产中的重要性，增强安全意识；培养学生的责任感和使命感，激发学生对矿井通风学的兴趣和热情。
二、教学内容本节课的教学内容主要包括以下几个部分：1.矿井通风的定义、作用和重要性：介绍矿井通风的基本概念，阐述矿井通风在煤矿安全生产中的重要作用。
2.矿井通风的基本原理和方法：讲解矿井通风的物理原理，介绍自然通风和机械通风的原理及应用。
3.矿井通风系统的组成和运行机制：解析矿井通风系统的结构，阐述各组成部分的功能和相互作用。
4.矿井通风设计及效果评估：介绍矿井通风设计的基本方法，讲解通风效果评估的指标和手段。
三、教学方法为了提高教学效果，本节课将采用以下几种教学方法：1.讲授法：教师通过讲解、阐述矿井通风的基本概念、原理和方法，引导学生理解和掌握相关知识。
2.案例分析法：教师通过引入矿井通风的实际案例，让学生运用所学知识分析问题和解决问题。
3.实验法：学生进行矿井通风实验，让学生亲身体验和了解通风原理及设备运行。
4.讨论法：鼓励学生积极参与课堂讨论，培养学生的思维能力和团队协作精神。
四、教学资源为了支持本节课的教学内容和教学方法，我们将准备以下教学资源：1.教材：选用权威、实用的矿井通风学教材，为学生提供系统、科学的学习资料。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT课件，直观展示矿井通风的原理和设备。
4.实验设备：准备矿井通风实验所需的设备，为学生提供实践操作的机会。
井矿通风通风课程设计一、课程目标知识目标：1. 让学生理解井矿通风的基本原理，掌握通风方式及其适用条件；2. 使学生掌握井矿通风系统的构成、工作原理及通风设备的作用；3. 引导学生了解井矿通风在矿业生产中的重要性，认识通风对矿工健康的影响。
技能目标：1. 培养学生运用井矿通风原理分析通风问题的能力；2. 提高学生设计简单井矿通风系统的实际操作技能；3. 培养学生运用相关软件或工具对井矿通风效果进行评价的能力。
情感态度价值观目标：1. 培养学生对井矿通风工作的责任感，提高安全意识；2. 激发学生对矿业生产环境保护的兴趣，培养环保意识；3. 增强学生团队协作意识，培养沟通、交流及合作能力。
本课程针对初中年级学生，结合学科特点，注重理论与实践相结合，提高学生对井矿通风知识的掌握和应用能力。
课程目标旨在让学生在学习过程中，既能掌握专业知识，又能提高实际操作技能，同时培养良好的情感态度价值观，为今后的学习和工作打下坚实基础。
二、教学内容1. 井矿通风基本原理：讲解井矿通风的必要性、通风方式的分类及适用条件，引导学生理解通风对矿井环境的影响。
教材章节：第一章 矿井通风概述2. 井矿通风系统：介绍井矿通风系统的构成、工作原理，分析各种通风设备的作用及选型。
教材章节：第二章 矿井通风系统及其设备3. 井矿通风设计与评价：教授简单井矿通风系统的设计方法，指导学生运用相关软件或工具对通风效果进行评价。
教材章节：第三章 矿井通风设计与评价4. 井矿通风安全与环保：讲解井矿通风在矿业生产中的重要性，分析通风不良导致的矿井安全问题及对矿工健康的影响，强调通风工作在环保方面的作用。
教材章节：第四章 矿井通风安全与环保教学内容按照课程目标进行科学组织和系统安排，注重理论与实践相结合。
在教学过程中，教师需结合教材章节，按照教学大纲逐步推进，确保学生掌握井矿通风相关知识，提高实际操作能力。
三、教学方法针对井矿通风课程特点，采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：用于讲解井矿通风的基本原理、系统构成、工作原理等理论知识。
桃山煤矿68#工作面瓦斯抽采专业班级：安全工程姓名：田颖泽学号： 08实践课程名称：技能训练指导教师姓名：张锦鹏目录1 矿区及安全概况井田地质特征 (1)1.1 矿区概况 (1)1.1.1 交通位置 (1)1.1.2 地形地势 (2)1.1.3 河流 (2)1.1.4 气象 (2)1.1.5 水源及电源 (2)1.2 区域地质构造 (3)1.2.1 地质构造 (3)1.2.2 煤系地层走向倾向及倾角 (3)1.2.3 煤质特征 (4)1.3 矿井安全概述 (4)1.3.1 水文地质特征 (4)2 采区系统概述 (6)2.1 采区生产系统概述 (6)2.2 采区通风系统概述 (6)2.3 回采工作面通风系统的基本要求 (7)2.4 采煤工作面风量计算 (8)2.5 局部瓦斯积聚处理方法 (10)2.6 桃山矿瓦斯抽采设计 (12)2.6.1 桃山矿瓦斯抽采的目的和意义 (12)2.7 桃山矿瓦斯抽采设计任务 (13)2.8 桃山矿瓦斯抽采设计技术路线 (13)3 桃山矿抽采瓦斯设计参数 (15)3.1 瓦斯涌出量预测方法 (15)3.1.1 统计预测法 (15)3.2 矿井瓦斯等级鉴定 (16)3.3 煤层瓦斯压力及含量测定 (17)3.3.1 煤层瓦斯压力测定 (17)3.3.2 煤层瓦斯含量的测定 (18)3.4 煤层透气性系数 (19)3.5 钻孔瓦斯流量及其衰减系数 (20)3.6 煤层瓦斯可抽采性评价 (20)4 桃山矿瓦斯抽采方案 (24)4.1瓦斯抽采的方法及其原理 (24)4.2 抽放瓦斯方式及方法 (26)4.3 钻机选型及开孔孔径、孔深 (29)4.4 封孔 (29)4.5 抽放瓦斯管路系统 (30)4.6 抽采设备选型 (31)4.6.1 瓦斯泵选型原则 (31)4.6.2 抽放核定所需的参数 (31)5 瓦斯抽采安全措施 (32)5.1 瓦斯抽放安全措施 (32)5.2 通风安全 (34)5.3 供电安全措施 (34)5.4 抬运物料的安全技术措施 (35)5.5 运输 (35)5.5.1 采用电机车运输时，应遵守下列规定 (35)5.6 行走路线的注意事项 (36)5.7 灾害预防及处理 (37)5.7.1 瓦斯、煤尘事故发生时的措施 (37)5.7.2 顶板事故的预防和处理 (37)5.7.3 透水事故的预防和处理 (38)参考文献 (39)1 矿区及安全概况井田地质特征1.1 矿区概况1.1.1 交通位置桃山煤矿位于七台河矿区西部生产区的东部，行政区划归七台河市桃山区。
地理座标：东经130°55′42″－130°58′53″，北纬45°43′39″－45°47′50″。
桃山煤矿东以桃山F10断层为界，与新富矿相邻；西以F1号断层为界，与新兴矿、新立矿相邻；南以-800水平标高为界；北部以煤层露头为界。
井田走向长约5 km，倾斜宽约5 km，倾斜面积约25 km2，开采标高200 m至－800米标高，矿区面积22.9957 km2。
矿井北部边缘有铁路经七台河站与国铁相接，通往全国各地。
公路通哈尔滨、佳木斯、牡丹江、鸡西等地，交通十分方便。
详见图1-1所示。
图1-1 交通位置示意图1.1.2 地形地势本区地表呈丘陵地貌，南部地势较高最高，海拔250 m左右，北部倭肯河附近较低最低海拔160 m左右，地势平均海拔200 m左右。
1.1.3 河流井田及周围发育有两条主要河流，倭肯河发源于勃利县东部山区,在井田北部边界以北0.5 km流过，至依兰县汇入松花江，最高洪水位标高165 m。
万宝河发源于井田南部山区，为季节性河流，流经本矿东部汇入倭肯河。
河宽5 m左右，冬季干涸，长期无雨也就断流。
桃山河虽然沿井田东部边界径流，但因其水流不大，且地面没有采空区塌陷坑，对矿床开采基本上无影响。
1.1.4 气象本区属寒温带大陆性气候，由11月至次年4月为冻结期，冻结深度1.5－2.0 m。
最高气温（7－8月份）零上35℃，最低气温（12－1月份）零下38℃，平均气温3－3.5℃。
年降雨量400－600 mm，多集中在7－9月份，占年总降雨量的60％。
年蒸发量800－1000 mm。
本区冬季以西北风为主，夏季多东南风，风力一般2－4级，最大可达7－8级，春季多大风。
1.1.5 水源及电源供水水源来自于倭肯河附近的五个水源井和桃山水库净化水，水量满足生产需要。
矿区供电，设计矿井2回60 kV电源，均引自桃山矿区域变电所。
矿井在工业场地内设有1座63 kV地面变电所，装备2台SFZ7-10000/63变压器。
1.2 区域地质构造1.2.1 地质构造勃利煤田位于新华夏系第二隆起带带北段的三江一穆棱河次级坳陷带，一个新华夏系与弧形构造相迭加而形成的坳陷形聚盆地内，聚煤的古地理景观为滨海冲积平原。
构造复杂程度类型：根据桃山煤矿南北两区构造的差异性，构造复杂程度类型不同。
1.2.2 煤系地层走向倾向及倾角（1）桃山煤矿位于勃利煤田弧型构造前弧西翼内侧。
受弧型构造的控制，该矿内的构造规律明显。
（2）井田范围内的构造按其力学性质和展布规律分为两个区域。
以F2断层为界，西部为走向N70°W接近向南倾斜的单斜构造，在此范围内褶皱不发育，地层倾角一般在20－25°，断层较少，以小正断层为主，走向N45°W落差一般在一米左右，一般对生产影响不大。
F2号断层以东为一个压扭性帚状构造带，受帚状构造控制，煤系地层走向及主要断层走向均以弧形展布，走向从N15°W向，逐渐转为南北向，地层倾向由近向南倾斜转为向西倾斜，地层倾角一般在25－40°，局部褶皱挤压。
构成帚状构造的主要断层为压扭性断层（3）井田内地共含煤2层。
表1-1 可采煤层特征一览表1.2.3 煤质特征井田内各可采煤层有焦煤、1/3焦煤、瘦煤。
煤的变质程度在水平方向上由西北向东南逐渐加深，在垂向上由上而下加深。
原煤灰分较高，半暗煤组分较多，煤质坚硬，呈大块状，中煤含量较多，属难选型煤。
本区以冶金用煤为主，火力发电用煤次之。
1.3 矿井安全概述1.3.1 水文地质特征经生产中实际观测相邻矿井涌水量为237.0 m3/h～262.0 m3/h。
在《1989年七台河矿务局桃山煤矿生产矿井地质报告》中水文地质类型划为“中等”类型，根据近几年的回采情况分析，认为矿井内水文地质类型定为“中等”类型较符合实际。
上次矿井地质报告预计涌水量均较大，但随着多年开采涌水量减少，这一具体情况认为：矿井涌水主要是地表水由于各种因素进入井下，多年来桃山煤矿对防治水做了大量的工作，防止了地表水大量进入矿井，另外矿井的地下水静储量有限，所以随着矿井延伸，涌水量趋于减少。
根据生产证实，矿井含水层厚度向深部变薄甚至尖灭，断层导水性与上次报告对比没有变化。
1.3.2 瓦斯等级据探查可采煤层中， 68#该煤层瓦斯绝对涌出量为3.5m³/min，属高瓦斯工作面1.3.3 煤尘情况各煤层的煤尘均有爆炸性，平均爆炸指数31％。
减少煤尘降低浮尘消除落尘防止煤尘引燃限制煤尘爆炸范围。
2 采区系统概述2.1 采区生产系统概述本采区为桃山煤矿三水平的北三采区，赋存68#、72#、79#三层煤，采区采用两条下山，区段石门联合布置。
轨道下山回风，运输下山进风。
其中42035采煤工作面位于三水平钢带机道左侧下部，为北三采区的第五个区段，该区段输送机巷顶板标高为-414～-420m，回风巷顶板标高为 -356.67～-365.91m。
42305工作面走向可采区域走向长度为900m，倾向长度为150m，平均煤层采高1.5m，煤体的容重为1.35t/m3，工业储量为18.2万吨，可采储量为17.7万吨。
采煤工作面采用单一走向长壁后退式采煤法，全部垮落法控制顶板的高档普通机械化采煤工作。
2.2 采区通风系统概述北三采区布置两条下山，区段石门联合布置。
轨道下山回风，运输下山进风。
2.2.1采煤工作面进回风巷布置1)回采工作面通风系统的基本要求（1）回采工作面与掘进工作面都应独立通风。
（2）风流稳定，回采工作面分支应尽量避免处在角联分支或复杂网络的内联分支上。
（3）当无法避免时，应有保证风流稳定的措施。
（4）漏风小，应尽量减小回采工作面的内部及外部漏风，特别应避免从外部向回采工作面的漏风。
（5）回采工作面的调风设施可靠。
（6）保证风流畅通。
2）回采工作面的通风系统选择按回采工作面的回风方向选择，对上、下行通风优缺点进行比较见表2.1表2.1 回采工作面上、下行通风适用条件及优缺点根据本采区的实际情况，因此采用上行通风。
2.3 回采工作面通风系统的基本要求回采工作面和掘进工作面都应独立通风；风流稳定，在矿井通风系统中，回采工作面分支应尽量避免处在角联结或复杂网络的内联结上；当无法避免时，应有保证风流稳定的措施；漏风小，应尽量减小回采工作面的内部及外部漏风，特别应避免从外部向回采工作面的漏风；回采工作面的调风设施可靠；证风流畅通。
2.4 采煤工作面风量计算每个回采工作面实际需要风量，应按瓦斯、二氧化碳涌出量和爆破后的有害气体产生量以及工作面气温、风速和人数等规定分别进行计算，然后取其中最大值。
①采用气象条件确定所需风量错误！未找到引用源。
——采煤工作面需要风量，m3/min；式中：Q采Q——不同采煤方式工作面所需的基本风量m3/min，见表2.2；基本——回采工作面温度与对应风速调整系数，见表2.3；K温K——回采工作面采高调整系数，见表2.4；采高——回采工作面长度调整系数，见表2.5。
K采面长表2.4K——回采工作面采高调整系数表采高故采煤工作面所需风量Q 采=600×1.2×1×1.25=900.0m 3/min 。
②按照瓦斯涌出量计算Q cf =100·q cg ·k cg式中：q cg —采煤工作面回风巷风流中平均绝对瓦斯涌出量，m 3/min 。
根据矿井相对瓦斯涌出量计算得：q 采 = A ×Q 相/1440= 0.576×106×16.5/(330×1440) = 20.00m 3/minA ——采煤工作面日生产能力，Mt/d Q 相——采煤工作面相对瓦斯涌出量，m 3/t抽放矿井的瓦斯涌出量，应扣除瓦斯抽放量进行计算；本采煤工作面绝对瓦斯涌出量为20.00m 3/min 。
根据规定，必须应用瓦斯抽采技术，工作面预计抽采率达60%，抽采后，经计算采煤工作面瓦斯绝对涌出量为12.00 m 3/min 。
③根据工作面温度选择的适宜风速进行计算采煤工作面应有良好的劳动气象条件，其温度和风速应符合回采工作面温度与对应风速调整系数表(表5.5)要求。
