余热锅炉的发展和欧萨斯锅炉的特点

余热锅炉是利用工业企业炉窑及其它余热热源设备产生的余热而生产蒸汽或热水的一种供热设备。

由于“余热”种类的多样性从而使余热锅炉的结构形式各式各样，不尽相同。

余热锅炉的分类余热是在工业生产中未被充分利用就排放掉的热量，它属于二次能源，是一次能源和可燃物料转换后的产物。

1按余热的性质可分为以下几大类：1.高温烟气余热：它是常见的一种形式，其特点是产量大、产点集中，连续性强，便于回收和利用，其带走热量占总热量的40~50%，该余热锅炉回收热量，可用于生产或生活用热及发电。

2.3.4.高温炉渣余热：如高炉炉渣、转炉炉渣、电炉炉渣等，该炉渣温度在1000℃以上，它带走的热量占总热量的20%。

5.6.7.高温产品余热：如焦炉焦碳、钢锭钢坯、高温锻件等，它一般温度.很高，含有大量余热。

8.9.10.可燃废气、废液的余热：如高炉煤气、炼油厂的催化裂化再生废气、造纸厂的黑液等，它们都可以被利用。

11.12.13.化学反应余热：如冶金、硫酸、磷酸、化肥、化纤、油漆等工业部门，都产生大量的化学反应余热。

14.15.16.冷却介质余热：如工业炉窑的水套等冷却装置排出的大量冷却水，各种汽化冷却装置产出的蒸汽都含有大量的余热，它们都可以被合理利用。

17.18.19.冷凝水余热：各工业部门生产过程用汽在工业过程后冷凝减小时所具有的物理显热。

20.2由于余热是与其它生产设备及工艺密切相关，故余热利用又具有以下特点：1.热负荷不稳定，主要有工艺生产过程所决定。

2.3.4.烟尘的成分、浓度、粒度差别比较大。

从而使锅炉的受热面布置受影响，必须考虑防磨、堵灰及除尘。

5.6.7.烟气成分的多样性，使有的烟气具有腐蚀性。

如烟气中的SO2、烟尘或炉渣中的各种金属和非金属元素等都可能对余热设备产生低温或高温腐蚀和积灰。

8.9.10.受安装物所固有条件的限制。

如有的对锅炉进、出烟口标高的限制；有的对锅炉排烟温度的限制，使其满足生产工艺的要求。

11.12.3由于余热烟气性质的不同，故使余热锅炉的种类、结构形式各不相同。

余热锅炉的发展和欧萨斯锅炉的特点一、余热锅炉的发展概述余热锅炉是指利用工业生产过程中的废热进行热能回收，经过一系列处理和传递，最终转换为可利用的热能设备。

余热锅炉的出现极大地提高了能源利用效率，减少了能源的浪费，对环保也起到了积极的促进作用。

下面，我们来简要介绍一下余热锅炉的发展历程：1.早期余热锅炉——蒸汽余热锅炉。

早期的余热锅炉主要是利用工业生产中排放的高温废气来加热水，使水变成蒸汽，进而驱动发电机或者进行其他的工业加工。

这种方式简单而实用，但是存在很大的不足，比如热能损失大，利用效率低等。

2.烟气余热锅炉的发展。

为了提高能源利用效率，人们开始研究利用工业烟气中的余热进行能源回收。

这种烟气余热利用的技术成为了当时的余热锅炉的主流技术。

随着烟气余热锅炉技术不断的成熟，它的利用效率也不断提高。

3.废水余热锅炉的发展。

水是生命之源，但在工业生产中，用水往往会产生大量的废水。

针对这个问题，人们开始研究废水余热的利用。

废水余热锅炉的出现解决了这一问题，为工业节水、节能带来了新的思路和技术。

4.高效余热锅炉的发展。

为了满足不断增长的能源需求，人们开始研究高效、低能耗的余热锅炉技术，这就是今天我们所看到的现代余热锅炉。

这些现代余热锅炉不仅能够利用不同来源的余热，还能够将余热转换成电能，最大限度地发挥能源的利用效率。

二、欧萨斯锅炉的特点欧萨斯锅炉是一种高效的余热锅炉，它的出现极大地促进了能源的回收和利用，具有以下几点突出特点：1.欧萨斯锅炉采用有机废气燃烧技术，这种技术能够将有机废气完全燃烧掉，不会对环境造成污染。

2.欧萨斯锅炉的热效率很高，能够达到90%以上，这种高效率能够确保余热的大部分得到利用，为工业节能带来了极大的便利。

3.欧萨斯锅炉的操作简单、可靠，其自动控制系统能够自动监测、控制锅炉的运行状态，确保锅炉的安全、稳定性。

4.欧萨斯锅炉的体积相对较小，占用空间小，能够根据用户的需求进行定制，为不同工业领域的用户提供可靠的能源保障。

余热锅炉系统工作原理及技术特点中国锅炉网资讯栏目/news/5/§1概论一、简述在燃气轮机内做功后排出的燃气，仍具有比较高的温度，一般在540℃左右，利用这部分气体的热能，可以提高整个装置的热效率。

通常是利用此热量加热水，使水变成蒸汽。

蒸汽可以用来推动蒸汽轮机一发电机，也可用于生产过程的加热或供生活取暖用。

对于稠油的油田可以用蒸汽直接注入油井中，以提高采油量。

根据不同的蒸汽用途，要求有相应的蒸汽压力和蒸汽温度，也就需要不同参数的产汽设备。

利用燃气轮机排气的热量来产汽的设备，称为“热回收蒸汽发生器”，表明回收了排气的热量，用英文字母HRSG来表示。

我国习惯上称为“余热锅炉，本文也采用“余热锅炉”的名称，并把燃气轮机的排气简称为“烟气”。

“余热锅炉”通常是没有燃烧器的，如果需要高压高温的蒸汽，可以在“余热锅炉”内装一个附加燃烧器。

通过燃料的燃烧使整个烟气温度升高，能够产生高参数的蒸汽。

例如某余热锅炉不装燃烧器时，入口烟气温度为500℃，装设附加燃烧器后，可使入口烟气温度达到756℃。

蒸汽的压力可以从4MPa升到10MPa，蒸汽的温度可以从450℃升到510℃，蒸汽可以供高温高压汽轮机用，从而增加了电功率输出。

目前我国油田进口的余热锅炉的蒸汽参数有：4MPa配450℃及1.4MPa配195℃（饱和蒸汽）。

前者供给中压汽轮机来发电，后者可以供生产或供生活取暖用。

注：关于多种余热锅炉，余热锅炉利用燃气轮机排气的方式，补燃问题。

二、余热锅炉的组成（一）蒸汽的生产过程图19－1是一台余热锅炉的结构示意图，从图中可以看出产汽的过程。

图19－1强制循环余热锅炉（注意蒸发器为顺流布置，即管束流向自下而上，以免上下弯头处积汽。

）从燃气轮机出口的烟气，经烟道到余热锅炉入口，烟气自下而上流动，流经过热器、两组蒸发器和省煤器，最后排入烟囱。

排烟温度约为150－180℃，烟气温度从540℃降到排烟温度，所放出的热量用来使水变成蒸汽。

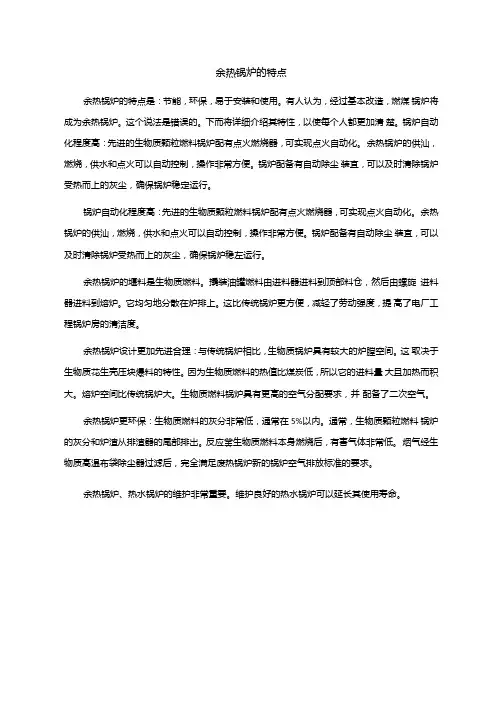

余热锅炉的特点余热锅炉的特点是：节能，环保，易于安装和使用。

有人认为，经过基本改造，燃煤锅炉将成为余热锅炉。

这个说法是错误的。

下而将详细介绍其特性，以使每个人都更加淸楚。

锅炉自动化程度髙：先进的生物质颗粒燃料锅炉配有点火燃烧器，可实现点火自动化。

余热锅炉的供汕，燃烧，供水和点火可以自动控制，操作非常方便。

锅炉配备有自动除尘装宜，可以及时淸除锅炉受热而上的灰尘，确保锅炉稳定运行。

锅炉自动化程度髙：先进的生物质颗粒燃料锅炉配有点火燃烧器，可实现点火自动化。

余热锅炉的供汕，燃烧，供水和点火可以自动控制，操作非常方便。

锅炉配备有自动除尘装宜，可以及时淸除锅炉受热而上的灰尘，确保锅炉稳左运行。

余热锅炉的堰料是生物质燃料。

撬装油罐燃料由进料器进料到顶部料仓，然后由螺旋进料器进料到熔炉。

它均匀地分散在炉排上。

这比传统锅炉更方便，减轻了劳动强度，提高了电厂工程锅炉房的淸洁度。

余热锅炉设计更加先进合理：与传统锅炉相比，生物质锅炉具有较大的炉膛空间。

这取决于生物质花生壳压块爆料的特性。

因为生物质燃料的热值比煤炭低，所以它的进料量大且加热而积大。

熔炉空间比传统锅炉大。

生物质燃料锅炉具有更高的空气分配要求，并配备了二次空气。

余热锅炉更环保：生物质燃料的灰分非常低，通常在5%以内。

通常，生物质颗粒燃料锅炉的灰分和炉渣从排渣器的尾部排岀。

反应釜生物质燃料本身燃烧后，有害气体非常低。

烟气经生物质髙温布袋除尘器过滤后，完全满足废热锅炉新的锅炉空气排放标准的要求。

余热锅炉、热水锅炉的维护非常重要。

维护良好的热水锅炉可以延长其使用寿命。

余热锅炉研究报告
余热锅炉是一种能够充分利用工业生产过程中余热资源，将废热转化为热能的设备。

该设备能够大幅度降低企业的能耗，提高生产效率和产品质量。

近年来，随着我国工业化进程的不断加快，余热锅炉的应用已经越来越广泛。

本文将介绍余热锅炉的研究现状、发展趋势以及存在的问题。

一、研究现状。

余热锅炉的发明和应用历史悠久。

早在19世纪末，欧洲就开始广泛应用余热锅炉。

20世纪以来，随着科学技术的发展和进步，余热锅炉的应用范围不断扩大。

目前，余热锅炉已成为国际上广泛应用的高效节能设备之一。

在研究中，学者们主要关注的是余热锅炉的新型结构设计、制造技术和控制技术。

通过对余热锅炉内部结构的优化和改进，能够提高余热的回收率，减少能源消耗。

同时，借助先进的制造技术，能够大幅度提高余热锅炉的生产效率和质量。

控制技术方面，通过智能化控制系统的应用，能够进一步优化余热锅炉的运行、提高能源利用效率。

二、发展趋势。

在未来，余热锅炉的应用前景无限。

随着经济的不断发展和环保要求的不断提高，余热锅炉的应用将变得越来越广泛。

尤其是在制造业、钢铁业、化工业等高能耗行业中，余热锅炉的应用将更加普及。

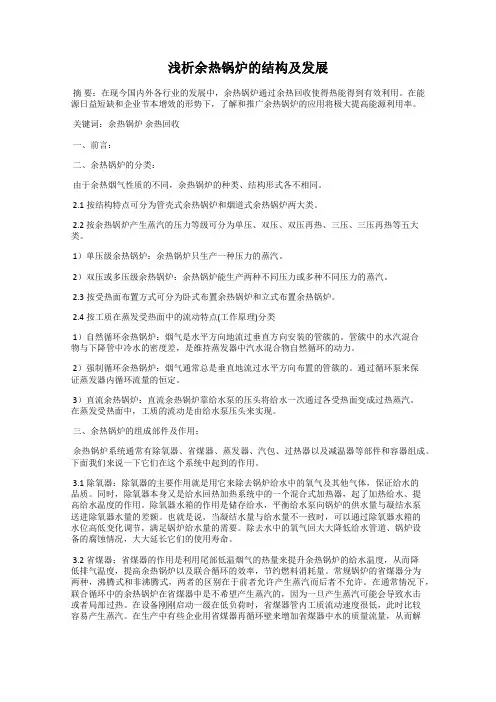

浅析余热锅炉的结构及发展摘要：在现今国内外各行业的发展中，余热锅炉通过余热回收使得热能得到有效利用。

在能源日益短缺和企业节本增效的形势下，了解和推广余热锅炉的应用将极大提高能源利用率。

关键词：余热锅炉余热回收一、前言：二、余热锅炉的分类：由于余热烟气性质的不同，余热锅炉的种类、结构形式各不相同。

2.1按结构特点可分为管壳式余热锅炉和烟道式余热锅炉两大类。

2.2 按余热锅炉产生蒸汽的压力等级可分为单压、双压、双压再热、三压、三压再热等五大类。

1）单压级余热锅炉：余热锅炉只生产一种压力的蒸汽。

2）双压或多压级余热锅炉：余热锅炉能生产两种不同压力或多种不同压力的蒸汽。

2.3按受热面布置方式可分为卧式布置余热锅炉和立式布置余热锅炉。

2.4按工质在蒸发受热面中的流动特点(工作原理)分类1）自然循环余热锅炉：烟气是水平方向地流过垂直方向安装的管簇的。

管簇中的水汽混合物与下降管中冷水的密度差，是维持蒸发器中汽水混合物自然循环的动力。

2）强制循环余热锅炉：烟气通常总是垂直地流过水平方向布置的管簇的。

通过循环泵来保证蒸发器内循环流量的恒定。

3）直流余热锅炉：直流余热锅炉靠给水泵的压头将给水一次通过各受热面变成过热蒸汽。

在蒸发受热面中，工质的流动是由给水泵压头来实现。

三、余热锅炉的组成部件及作用；余热锅炉系统通常有除氧器、省煤器、蒸发器、汽包、过热器以及减温器等部件和容器组成。

下面我们来说一下它们在这个系统中起到的作用。

3.1除氧器：除氧器的主要作用就是用它来除去锅炉给水中的氧气及其他气体，保证给水的品质。

同时，除氧器本身又是给水回热加热系统中的一个混合式加热器，起了加热给水、提高给水温度的作用。

除氧器水箱的作用是储存给水，平衡给水泵向锅炉的供水量与凝结水泵送进除氧器水量的差额。

也就是说，当凝结水量与给水量不一致时，可以通过除氧器水箱的水位高低变化调节，满足锅炉给水量的需要。

除去水中的氧气回大大降低给水管道、锅炉设备的腐蚀情况，大大延长它们的使用寿命。

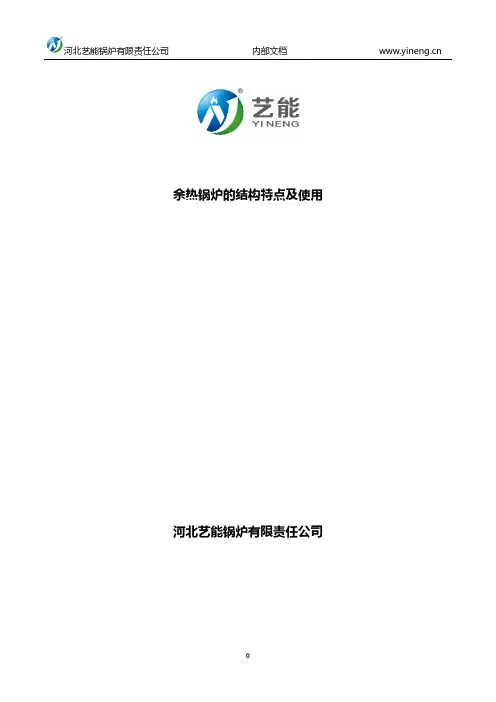

余热锅炉的结构特点及使用河北艺能锅炉有限责任公司目录1.余热锅炉在功能上，是否可以是为双功能的？ (2)2.余热锅炉和省煤器，烟气是先经过哪一个？ (2)3.余热锅炉，其有哪些常见种类？ (2)4.余热锅炉，其有哪些特点？ (2)5.余热锅炉，其发展趋势怎样？ (3)余热锅炉，其是可以有双功能吗？该锅炉与省煤器之间，烟气是先经过哪一个？此外，余热锅炉有哪些常见种类？这些问题，都是关于余热锅炉这一种锅炉的，所以下面，将给出正确答案，好让大家通过学习，有正确认识。

1.余热锅炉在功能上，是否可以是为双功能的？余热锅炉这一种锅炉，从目前来看，其的生产厂家，大多数都是生产制造双功能的余热锅炉。

所以，在这个问题上，其答案为是，而且，是完全可以实现的。

其的双功能，是指既可以供应采暖，又可以供应热水。

2.余热锅炉和省煤器，烟气是先经过哪一个？余热锅炉和省煤器，对烟气来讲，其是先经过余热锅炉，然后再经过省煤器。

因为，余热锅炉需要高温烟气，才能来发挥其设计效率。

并且，从中可以看出，省煤器是为该锅炉的附属装置，是为次要设备，而不是其主要部分。

3.余热锅炉，其有哪些常见种类？余热锅炉的常见种类，其具体来讲的话，是为立式和卧式这两种。

此外，其还有单压或三压等这些。

其的三压，是指在锅炉上有三个汽包，分别对应的是三套汽水系统。

此外，由于这一种锅炉没有炉这一部件，因此，其的热源，是靠燃机高温排气，或是使用其它热源，从而，来正常运行的。

4.余热锅炉，其有哪些特点？燃煤燃烧释放出来的高温烟气经烟道输送至余热锅炉入口，再流经过热器、蒸发器和省煤器，最后经烟囱排入大气，排烟温度一般为150～180℃，烟气温度从高温降到排烟温度所释放出的热量用来使水变成蒸汽。

锅炉给水首先进入省煤器，水在省煤器内吸收热量升温到略低于汽包压力下的饱和温度进入锅筒。

进入锅筒的水与锅筒内的饱和水混合后，沿锅筒下方的下降管进入蒸发器吸收热量开始产汽，通常是只有一部分水变成汽，所以在蒸发器内流动的是汽水混合物。

余热锅炉简介（原理、分类、特点、选型）余热锅炉是利用各种工业过程中的废气、废料或废液中的显热或(和)其可燃物质燃烧后产生的热量的锅炉。

或在燃油(或燃气)的联合循环机组中，利用从燃气轮机排出的高温烟气热量的锅炉。

一、余热锅炉的工作原理节能余热锅炉设计是一项复杂繁琐、可靠性和经济性要求很高的大型工程，目前普遍存在着对有经验的设计师依赖性大、设计周期长、知识重用性差等问题，能否快速开发出客户所需的新产品，关系到企业的生存和发展。

余热锅炉分为火管式和水管式两类。

其结构与工业锅炉相类似。

火管式余热锅炉蓄水量大，在烟气量和用汽量波动的条件下汽压波动较小，但其蒸发量和蒸汽压力均受锅筒直径和运行条件的限制。

此外，烟管端和管板由于冷却不佳和温度应力较大，在烟的温度高（高于600℃）、管板厚的情况下不宜采用这种锅炉,而宜采用水管余热锅炉。

水管余热锅炉有辅助循环和自然循环两种循环方式。

余热锅炉利用工业生产过程中的气体或废气、废液，以及某些动力机械排气的热量产生蒸汽或热水的锅炉。

余热锅炉是重要的节能设备各种冶炼炉和焙烧窑的排烟温度为650～1250℃；燃气轮机和柴油机等动力机械的排气温度为370～540℃。

安装余热锅炉吸收这些排烟中的部分热量，全系统的热能利用率可以显著提高。

例如轧钢加热炉安装余热锅炉后，全系统热能利用率甚至可提高1倍左右。

进入余热锅炉的烟气温度，是决定余热锅炉受热面布置形式的一个重要因素。

如进口烟气温度为400～900℃时，锅炉内主要设置对流管束，不设置炉室；但烟尘熔化点低时也有例外，应设置冷却炉室以控制进入对流烟道的入口烟的温度，避免灰渣在对流管排间搭桥。

在化工生产的裂解工艺中，为避免高温裂解气体的重新聚合，需要将高温裂解气体急速冷却到裂解反应停止的温度，这时余热锅炉就成为不可缺少的急冷工艺设备。

高温含尘废气通过余热锅炉后，除温度降低外，还可沉降一部分尘粒，这对减轻环境污染和选择除尘器都是有利的。

在化工生产过程中，余热锅炉的排气温度取决于下一道工艺的要求。

余热锅炉特点及主要部件探析发布时间：2021-05-14T14:27:36.610Z 来源：《中国电业》2021年2月第4期作者：解鹏[导读] 余热锅炉设备工况复杂，由于烟气长期受高温高压的侵蚀加热解鹏中国电建集团山东电力建设第一工程有限公司山东济南 250100摘要：余热锅炉设备工况复杂，由于烟气长期受高温高压的侵蚀加热，主机余热锅炉运行不稳定，烟气温度波动大，工况难以控制。

压力部件一旦发生内部缺陷，就有可能引起泄漏和爆炸事故。

关键词：余热锅炉；特点；主要部件前言近几年来，能源危机愈演愈烈，节能减排成为全社会的共识。

在这些领域中，钢铁，石油，石化，建筑材料和其他关键能耗行业首先进行升级和优化。

余热锅炉资源在相关行业的利用一直是人们关注的问题。

作为一种高效节能设备，余热锅炉的应用价值不言而喻。

1余热锅炉的类型及特点 1.1余热锅炉的类型实际生产中，余热锅炉的应用十分广泛。

废热锅炉的主要研究对象为烟气制程气的显热、尾气的显热以及固体废热交换后的辐射热。

废热锅炉按其共性可分为两类。

气体冷却是为了满足生产过程的需要，其次是为了节约能源而回收热量。

按需要可分为硫酸余热锅炉、加热炉余热锅炉、合成氨余热锅炉等。

按照水循环，热电锅炉分为强制循环和自然循环。

按照气流通道的不同，可以将管道分为管式管火。

根据结构可以分为壳式和烟道式。

传热方式可以分为对流式和辐射式。

1.2余热锅炉的特点不同于传统的工业锅炉，余热锅炉内部一般没有燃烧装置，在不满足燃烧要求的情况下，其热载体介质的选择相对于一般的工业锅炉更为丰富。

与此同时，由于其使用性质的影响，余热锅炉大多分散安装在工艺流程的不同阶段。

这就是说，安全和持久性的要求非常严格。

此外，由于工业尾气本身具有很高的压力和温度，特殊情况下，这种特殊气体会发生爆炸。

这就对余热锅炉的密封性能提出了更高的要求。

尤其是余热锅炉进口装置的设置，为确保满足实际需要，通常会对结构进行改进和改造。

余热锅炉系统工作原理及技术特点讲解余热锅炉系统是一种能够回收工业生产中产生的余热，并将其转化为热能供应给其他设备或建筑物使用的设备。

其工作原理主要包括余热回收、传递、转换和利用四个过程。

在工业生产过程中，会产生大量的热能，并且其中有相当一部分是可以回收利用的。

余热锅炉系统可以通过各种方式进行热能的回收，例如烟气余热、废气余热、蒸汽余热等。

在余热回收过程中，首先需要将含有热能的废气或废液传递到余热锅炉系统中。

这一过程可以通过管道、泵或其他输送设备来完成。

传递过程中，需要确保废热源的温度、流量和压力稳定，并且能够满足余热锅炉的工作需求。

余热转换过程主要是指将回收到的废热转化为可用的热能。

最常见的方式是通过余热锅炉将废热转化为蒸汽或热水。

余热锅炉通常由炉体、燃烧器、热交换器等组成。

回收到的废热通过热交换器与余热锅炉内的工质进行热交换，将废热转化为热能。

达到所需温度后，余热锅炉系统将转化后的热能供应给其他设备或建筑物使用。

这一过程可以通过输送管道、热交换器等设备来完成。

在输送过程中，需要确保热能的稳定性，以保证供热设备的正常运行。

1.高效节能：余热锅炉系统能够有效回收和利用工业生产中产生的废热，从而实现能源的高效利用。

通过优化热能转换过程，可以将废热转化为可用能源的比例最大化。

2.环保节能：通过利用余热锅炉系统进行废热回收，可以减少工业生产过程中的能源浪费，并降低对环境的负荷。

这有助于减少温室气体的排放，保护环境。

4.自动控制：余热锅炉系统具有自动化程度高的特点，能够实现对温度、压力、流量等参数的精确调节，从而保证系统的安全稳定运行。

5.可靠性高：余热锅炉系统是由多个部件组成的复杂设备，但其每个部件都经过精心设计和制造，能够满足工业生产的高要求。

同时，余热锅炉系统还具有多重保护措施，如过热保护、低水位保护等，可以有效避免故障和事故的发生。

总之，余热锅炉系统是一种高效、环保、灵活和可靠的废热回收设备。

通过其工作原理和技术特点的讲解，可以更好地理解余热锅炉系统的工作原理和应用价值。

余热锅炉的发展和欧萨斯锅炉的特点在冶金行业中，采用余热锅炉和其它余热利用设备的节能方法，现已得到广泛的应用。

余热锅炉已不仅仅是一台孤立的回收余热设备，而是现代冶金工厂十分关键而又必不可少的设备，它与熔炼炉和电收尘器一起，成为现代化冶炼厂的三大设备。

一、冶金余热锅炉的发展趋势1、余热锅炉的发展进程发展的三个阶段20世纪50年代以前为余热锅炉的发展初期，由于对有色冶金余热的特点和烟气、烟尘的特性了解不够，误将余热锅炉与一般锅炉等同对待，辐射室及对流管束间距较小，锅炉短期运行后即被积灰堵死。

60年代前后为发展中期，主要炉型有多通道式余热锅炉（如日本田熊株式会社为白银铜冶炼厂设计的余热锅炉），其最大特点是余热锅炉有一个较大的辐射冷却室，使积灰问题有所改善，但积灰问题尚未完全解决；60年代末至70年代初，余热锅炉进入成熟期，锅炉炉型以直通式炉型为主，有一个大的辐射冷却室，烟气在炉内不转弯，成直流式流动。

实践证明，这一炉型经长期运行是比较正常可靠的。

目前余热锅炉的设计仍采用直通式炉型。

它有效地解决了以下几个问题。

腐蚀问题通过提高锅炉的运行压力，有效地解决了低温腐蚀问题；通过采用控制炉内金属温度、保持受热面的清洁等措施，防止锅炉产生高温腐蚀。

积灰问题采用大空间辐射室，降低烟气流速，使烟气中的大颗粒充分沉降。

在对流段烟气横向冲刷管束，减少积灰和腐蚀。

对于烟尘容易粘结的余热锅炉，尽量不设置过热器，一方面防止高温腐蚀，另一方面防止过热器积灰。

磨损问题采用直通式炉型，使余热锅炉内烟气流动平稳均匀，烟气流速控制在5m／s以内，这样可有效地减小烟尘对受热面的磨损。

2、余热锅炉的发展趋势当今余热锅炉朝向大型化、高参数方向发展。

随着有色冶炼能力的提高，余热锅炉容量和参数得到提高，对于有色冶金系统来说，蒸发量50t／h、工作压力4.2MPa 的锅炉被称为大型余热锅炉。

其他行业余热锅炉容量更大，如钢铁冶金行业的干熄焦余热锅炉，蒸发量已达到100t／h以上，工作压力12.5MPa。

余热锅炉结构形式及运行特性研究综述摘要：余热锅炉是重要的换热设备，主要利用工业系统中排放烟气中的余热加热锅炉系统中的水，使其产生高温高压的水蒸气，或者输送到其他设备中进行利用，这大大提高了能源的利用率。

本文就对余热锅炉结构形式及运行特性相关方面进行分析和探讨。

关键词：余热锅炉；结构形式；运行特性1余热锅炉技术的发展史在余热锅炉设计过程当中，为了有效地提高与高温燃气轮机的匹配度，势必要选择烟气温度较高的环境下进行，然而随着匹配程度的加深，燃气轮机的容量变化幅度也随之增大。

为了解决这个问题，则将烟囱排烟温度设置得更低一些，继而完成了将余热锅炉从单压向双压的转变。

该转变进一步提高了联合循环的热效率。

随之又发展到三压锅炉，热效率继续提高。

现在，三压式的锅炉使用已经非常普遍了，它可以分为两种类型：一种是立式，另一种则是卧式。

其中，立式余热锅炉最早在欧洲生产并使用，它的特点为占地面积小，对热应力敏感程度不高；卧式余热锅炉一般多用于北美地区，随着科学技术的进步，这种类型的余热锅炉对于循环泵的需求度减低，开始依靠自然循环。

两者具有相同的热效率。

2余热锅炉结构形式阐述某烟道式余热锅炉，双锅筒纵向布置，主要由锅炉本体、烟道调控装置、水处理装置、给水泵、阀门仪表、平台扶梯、炉墙保温及控制部分组成，如图1所示。

锅炉本体制造及检验按TSGG0001-2012《锅炉安全技术监察规程》、GB/T16507.5-2013《水管锅炉第5部分：制造》、GB/T16507.6-2013《水管锅炉第6部分：检验、试验与验收》的规定进行。

高温烟气直接冲刷对流受热面，后经烟囱排入大气。

锅炉本体部分由Φ900mm×14的上、下锅筒与Φ51mm×3对流管束、下降管Φ133mm×6（54根）组成；锅炉炉墙为重型炉墙，里面由耐火砖砌筑，外部由红砖砌筑，起着支承锅炉和保温密封作用，以减少散热损失，确保运行工作人员所处的工作环境安全。

余热锅炉系统工作原理及技术特点1.废气收集：余热锅炉系统需要将工业生产过程中产生的废气进行收集，通常是通过管道将废气引入到余热回收装置中。

2.余热回收：余热回收装置是余热锅炉系统的核心部件，它可以将废气中的高温热能转化成水和蒸汽的形式。

通常采用的方法有火管余热锅炉、水管余热锅炉和导热油余热锅炉等。

3.热能利用：经过余热回收装置转化后的热能可以用于发电或供热。

如果是用于发电，通常会将热能转化成蒸汽，然后驱动蒸汽涡轮发电机组产生电能。

如果是用于供热，则可以直接将热能用于加热工业生产或居民生活用水等。

1.高能效：余热锅炉系统能够将工业生产过程中的废气中的余热转化成热能，从而实现能源的高效利用。

这不仅能减少工业生产过程中的能源消耗，还能降低对环境的污染。

2.环保节能：余热锅炉系统通过回收利用废气中的余热，减少了废气的排放量，从而降低了对大气环境的污染。

与传统的锅炉系统相比，余热锅炉系统的能源利用效率更高，能够节约大量的能源资源。

3.应用广泛：余热锅炉系统可以广泛应用于各个行业，例如冶金、化工、石化、电力、纺织、食品等。

只要生产过程中有废气产生，就可以利用余热锅炉系统进行能源回收。

4.系统稳定性高：余热锅炉系统通常由废气收集系统、余热回收系统、能源转换系统和控制系统等组成，具有良好的稳定性和可靠性。

在运行过程中，可以根据工艺需求和能源供应情况进行自动控制和调节。

5.经济效益显著：利用余热锅炉系统将废气中的余热进行回收利用，可以大幅降低工业生产中的能源消耗和成本支出。

在一些能源稀缺的地区，余热锅炉系统具有良好的经济效益和市场前景。

总之，余热锅炉系统是一种能够利用工业生产过程中产生的废气余热进行能源回收的设备。

它的工作原理是通过废气收集、余热回收和热能利用等环节，实现对废气中的余热进行回收利用。

它具有高能效、环保节能、应用广泛、系统稳定性高和经济效益显著等特点，对于能源的稀缺和环境的保护具有重要的意义。

余热锅炉行业报告余热锅炉是一种利用工业生产中排放的余热来产生蒸汽或热水的设备，以实现能源的再利用和节能减排的目的。

随着全球对节能减排的重视和工业生产的不断发展，余热锅炉行业也逐渐成为工业领域的重要组成部分。

本报告将对余热锅炉行业的发展现状、市场规模、技术趋势和未来发展前景进行全面分析。

一、余热锅炉行业发展现状。

当前，全球工业生产中产生的余热资源大量浪费，导致能源资源的浪费和环境污染。

而余热锅炉的出现，为工业生产提供了一种节能减排的解决方案。

目前，余热锅炉已经被广泛应用于钢铁、化工、电力、纺织、造纸等行业，成为工业生产中不可或缺的设备。

各国政府也纷纷出台政策支持余热锅炉的推广应用，促进了余热锅炉行业的快速发展。

二、余热锅炉市场规模。

据统计数据显示，全球余热锅炉市场规模逐年扩大，市场需求不断增长。

2019年，全球余热锅炉市场规模达到了数百亿美元，预计未来几年仍将保持较快增长的态势。

亚太地区是全球余热锅炉市场的主要需求地区，其中中国、印度等新兴经济体对余热锅炉的需求量较大。

欧美发达国家也在逐渐意识到余热锅炉的重要性，市场需求逐渐增长。

三、余热锅炉技术趋势。

随着科技的不断进步，余热锅炉的技术也在不断创新。

目前，高效节能、智能化、自动化是余热锅炉技术的主要发展趋势。

高效节能是余热锅炉技术的核心，通过提高余热利用率和热效率，实现能源的最大化利用。

智能化和自动化则是为了提高设备的运行稳定性和安全性，减少人为操作对设备的影响，降低生产成本。

四、余热锅炉未来发展前景。

未来，随着全球对能源资源的日益紧张和环境保护的重视，余热锅炉行业将迎来更广阔的发展空间。

在工业生产中，余热资源的再利用将成为一种必然趋势，余热锅炉将成为工业生产中不可或缺的设备。

同时，随着技术的不断创新和成本的不断降低，余热锅炉的市场需求将进一步扩大。

未来几年，余热锅炉行业将迎来更加快速的发展，成为工业领域的重要支撑。

总结，余热锅炉行业作为工业生产中的重要组成部分，其发展前景广阔。

余热锅炉特点及主要部件探析摘要：近年来，随着能源危机的愈发显著，节能减排已然成为了整个社会的共识。

其中钢铁、石油、石化以及建材等重点能耗产业的升级优化首当其冲。

长时间以来，相关行业余热余压资源的利用问题均备受关注，而作为一种高效的节能设备，余热锅炉的应用价值不言而喻。

关键词：余热锅炉；特点；主要部件1余热锅炉的类型及特点1.1余热锅炉的类型在实际的应用过程中，余热锅炉的应用范围十分广泛，其主要的作用对象包含烟道气体工艺气体的显热、固体余热交换后的排气显热和固体辐射热等。

根据余热锅炉的公益性质进行区分，可主要分为两种类型。

第一种是在生产过程中实现气体的冷却，继而满足工艺标准，另一种则是出于节能目的的热能回收。

根据实际需求的不同，可分为硫酸余热锅炉、加热炉余热锅炉、合成氨余热锅炉等。

以水循环方式的差异进行区分，余热锅炉可以分为强制性循环余热锅炉与自然循环余热锅炉。

而根据气体通道方式进行区分，则可以分为水管式与火管式。

以结构形式分可以分为管壳式与烟道式。

以换热形式区分可以分为对流式与辐射式。

1.2余热锅炉的特点与常规的工业锅炉有所差异，在没有补燃要求的前提下，余热锅炉内部通常不进行燃烧装置的设置，所以相比较常见的工业锅炉，余热锅炉载热介质的选择也较为丰富。

同时受制于其使用属性的影响，余热锅炉大多分散安装在工艺流程的不同环节中。

这意味其安全性与持久性均有着十分严格的要求。

除此之外，由于工业废气本身具备较高的压力与温度，特殊情况下特殊气体还具有爆炸性。

所以这要求余热锅炉的密封性需具备较高的标准。

特别是在余热锅炉的入口处的设置，为了保证其能够满足实际需求，通常会进行结构上的升级与变化。

2高温区内保温优化结构的安装2.1螺栓螺栓对支撑内护板和保温材料起着重要作用。

内保温中的螺栓按照一定的截距焊接在炉壳和连接角钢上，因数量众多，螺栓可以采用枪焊；焊接时必须保证螺栓与护板及连接角钢的垂直度，接触面周围要保证焊接牢固。
