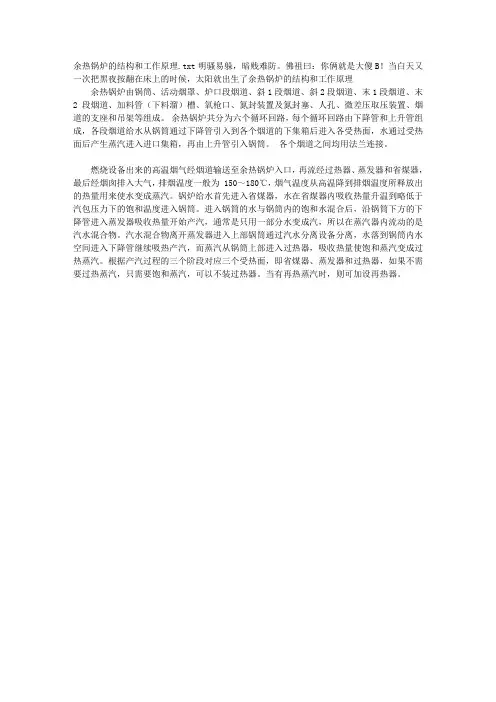

佛祖曰：你俩就是大傻B！当白天又一次把黑夜按翻在床上的时候，太阳就出生了余热锅炉的结构和工作原理
余热锅炉由锅筒、活动烟罩、炉口段烟道、斜1段烟道、斜2段烟道、末1段烟道、末2段烟道、加料管（下料溜）槽、氧枪口、氮封装置及氮封塞、人孔、微差压取压装置、烟道的支座和吊架等组成。
余热锅炉共分为六个循环回路，每个循环回路由下降管和上升管组成，各段烟道给水从锅筒通过下降管引入到各个烟道的下集箱后进入各受热面，水通过受热面后产生蒸汽进入进口集箱，再由上升管引入锅筒。
各个烟道之间均用法兰连接。
燃烧设备出来的高温烟气经烟道输送至余热锅炉入口，再流经过热器、蒸发器和省煤器，最后经烟囱排入大气，排烟温度一般为 150～180℃，烟气温度从高温降到排烟温度所释放出的热量用来使水变成蒸汽。
锅炉给水首先进入省煤器，水在省煤器内吸收热量升温到略低于汽包压力下的饱和温度进入锅筒。
进入锅筒的水与锅筒内的饱和水混合后，沿锅筒下方的下降管进入蒸发器吸收热量开始产汽，通常是只用一部分水变成汽，所以在蒸汽器内流动的是汽水混合物。
汽水混合物离开蒸发器进入上部锅筒通过汽水分离设备分离，水落到锅筒内水空间进入下降管继续吸热产汽，而蒸汽从锅筒上部进入过热器，吸收热量使饱和蒸汽变成过热蒸汽。
根据产汽过程的三个阶段对应三个受热面，即省煤器、蒸发器和过热器，如果不需要过热蒸汽，只需要饱和蒸汽，可以不装过热器。
当有再热蒸汽时，则可加设再热器。
余热锅炉课件余热锅炉概述本厂余热锅炉为杭州锅炉厂的三压、再热、卧式、无补燃、自然循环燃机余热锅炉，与Siemens 54000F型燃气轮机相配套，锅炉的型号为NG-54000F-R。
余热锅炉的作用是回收燃气轮机的热量，将产生的蒸汽推动汽轮机做功。
与我们常规的燃煤电厂锅炉相比，余热锅炉只主要由进口烟道、锅炉本体（本体受热面和钢架护板）、出口烟道、主烟囱、高中低压锅筒、管道、平台扶梯等部件及给水泵、凝加再循环泵、连排定排扩容器等辅机组成。
余热锅炉烟道采用内保温形式钢护板结构。
一般情况下护板应符合外表面任一点的温度不超过50℃（环境温度不大于25℃时）。
护板所能承受的内压及烟气侧最大压力为6.3kPa。
烟道和设备接口上安装有膨胀节。
每个余热锅炉配备一个自支撑的烟囱，烟囱内安装有蝶形对开式出口挡板，烟囱挡板有维持余热锅炉温度的作用，可以加快启动时间。
挡板门具有良好的密封性能，当余热锅炉停运时，可以保护受热面免受雨水冲袭。
烟囱顶部标高为60米。
关于烟囱挡板的保护：1.烟囱挡板未开足，燃机不能启动。
2.燃机转速降至5S-1，延时2小时关闭余热锅炉烟囱挡板。
3.烟囱挡板未开足状态（3取2），跳余热锅炉，联跳燃机。
锅炉受热面采用模块式结构，由垂直布置的顺列和错列螺旋鳍片管和进出口集箱组成，高压过热器和再热器为顺列布置外，其余受热面管束均为错列布置。
采用鳍片管解决了燃机排气与工质间小温差、大流量、低阻力传热困难的问题。
锅炉和烟气通道均按地震烈度七度设防。
锅炉为正压运行，各区段烟道系统均能承受燃机正常运行的排气压力及冲击力。
本机组燃机最高的排烟温度为592℃，锅炉受热面材料的选择上保证锅炉具有承受5min的短时干烧能力。
（厂家承诺）●凝结水加热器在余热锅炉末级受热面段，布置凝结水加热器，尽可能利用锅炉余热。
凝水加热器设有再循环管路和凝加旁路。
再循环管路用来提高凝水加热器的进口温度，防止受热面发生低温腐蚀。
（低温腐蚀是指在较低的排气温度下，由于燃气中的硫形成硫酸，液体状态下的硫酸直接与金属发生作用，从而形成腐蚀。
