高中物理第二章电磁感应与电磁场第一节电磁感应现象的发现检测粤教版选修

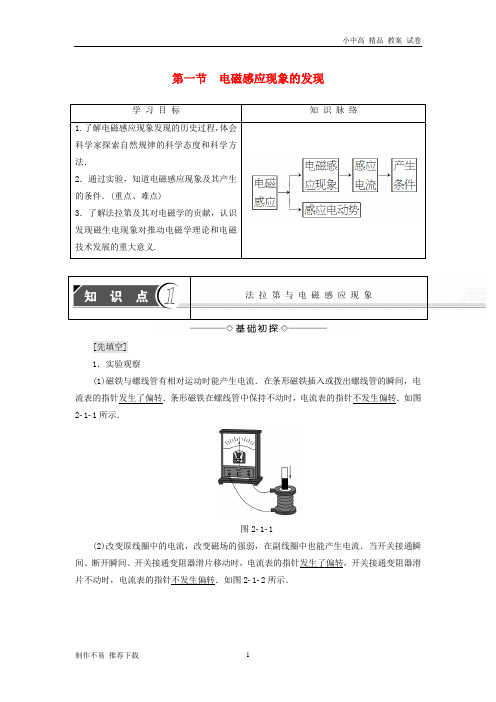

第一节 电磁感应现象的发现[先填空] 1．实验观察(1)磁铁与螺线管有相对运动时能产生电流．在条形磁铁插入或拨出螺线管的瞬间，电流表的指针发生了偏转．条形磁铁在螺线管中保持不动时，电流表的指针不发生偏转．如图2­1­1所示．图2­1­1(2)改变原线圈中的电流，改变磁场的强弱，在副线圈中也能产生电流．当开关接通瞬间、断开瞬间、开关接通变阻器滑片移动时，电流表的指针发生了偏转，开关接通变阻器滑片不动时，电流表的指针不发生偏转．如图2­1­2所示．图2­1­22．法拉第的实验结论只要穿过闭合电路的磁通量发生变化．闭合电路中就有电流产生．这种由于磁通量的变化而产生电流的现象叫做电磁感应现象，所产生的电流叫做感应电流．[再判断]1．奥斯特发现了“电生磁”的现象之后，激发人们去探索“磁生电”的方法．(√) 2．闭合电路中的磁通量发生变化就会产生感应电流．(√)[后思考]闭合电路的部分导体在磁场中做切割磁感线运动时，回路中产生感应电流，这时穿过闭合回路的磁通量是否一定发生了变化？【提示】只要有感应电流产生，穿过闭合回路的磁通量一定发生变化．根据磁通量的定义式Φ＝BS，引起磁通量变化的方法有1．闭合回路的面积不变，由于磁场变化而引起闭合回路的磁通量的变化．2．磁场不变，由于闭合回路的面积发生变化而引起闭合回路的磁通量的变化．3．磁场、闭合回路面积都发生变化时，也可引起穿过闭合电路的磁通量的变化．总之，穿过闭合电路的磁感线条数发生变化时磁通量就发生了变化．1．关于产生感应电流的条件，下列说法中正确的是( )A．只要闭合电路在磁场中运动，闭合电路中就一定有感应电流B．只要闭合电路中有磁通量，闭合电路中就有感应电流C．只要导体做切割磁感线运动，就有感应电流产生D．只要穿过闭合电路的磁感线条数发生变化，闭合电路中就有感应电流【解析】只有穿过闭合电路的磁通量发生变化时，才会产生感应电流，D正确．【答案】 D2．在一根水平方向的通电长直导线下方，有一个小线框abcd，放置在跟长导线同一竖直平面内，今使小线框分别做如图所示的四种不同的运动，其中线框磁通量没有变化的是( )【导学号：75392056】A．左右平移B．上下平移C．在纸面前后平移D．绕ab、cd边的中心轴转动【解析】长直导线下方的磁场是不均匀的，离导线越远磁感应强度越小，因此线框上下平移、在纸面前后平移、绕ab、cd边的中心轴转动时，磁通量均发生变化，但线框左右平移时，磁通量不发生变化．【答案】 A3．如图2­1­3所示，环形金属软弹簧套在条形磁铁的中心位置，若沿其半径向外拉弹簧，使其面积增大，则穿过弹簧的磁通量将如何变化？图2­1­3【解析】注意弹簧面所在处存在两个方向的磁场，即磁铁的内磁场和外磁场，它们各自产生正负不同的磁通量，总的磁通量等于两者绝对值之差，当拉大弹簧面积时，内磁场的磁通量不变，而外磁场的磁通量却增大(穿过磁铁与弹簧间磁感线条数增多)，故Φ＝|Φ内|－|Φ外|应减小．【答案】磁通量减小[先填空]1．电动势：描述电源将其他形式的能量转换成电能本领的物理量．2．感应电动势：由于电磁感应现象而产生的电动势．[再判断]1．只要闭合电路内有磁通量，闭合电路中就有感应电流．(×)2．线框不闭合，即使穿过线框的磁通量变化，线框中也没有感应电流．(√)[后思考]如果穿过断开电路的磁通量发生变化，电路中有没有感应电流？有没有感应电动势？【提示】由于电路是断开的，电路中没有感应电流，但有感应电动势．1．感应电流产生的条件穿过闭合回路的磁通量发生变化，无论是闭合回路一部分导体在磁场中做切割磁感线运动，还是穿过闭合回路的磁通量发生变化，都会引起穿过闭合回路的磁通量发生变化，在回路中就会有感应电流产生．其条件可以归纳为两个：一是电路本身必须闭合，二是穿过回路本身的磁通量发生变化．主要体现在“变化”上，回路中有没有磁通量穿过不是产生感应电流的条件，如果穿过回路的磁通量很大但无变化，那么无论多么大，都不会产生感应电流．2．产生感应电流的方法(1)闭合电路的一部分导体做切割磁感线运动如图2­1­4所示，导体AB做切割磁感线运动时，线路中有电流产生，而导体AB顺着磁感线运动时，线路中无电流产生．图2­1­4图2­1­5(2)磁铁在线圈中运动如图2­1­5所示，条形磁铁插入或拔出线圈时，线圈中有电流产生，但磁铁在线圈中静止不动时，线路中无电流产生．(3)改变螺线管AB中的电流如图2­1­6所示，将小螺线管AB插入大螺线管CD中不动，当开关S接通或断开时，电流表中有电流通过；若开关S一直接通，当改变滑动变阻器的阻值时，电流表中也有电流通过．图2­1­64．如图2­1­7所示，三角形线圈abc放在范围足够大的匀强磁场中并做下列运动，能产生感应电流的是( )【导学号：75392057】图2­1­7A．向上平移B．向右平移C．向左平移D．以ab为轴转动【解析】以ab为轴转动时，穿过线圈中的磁通量发生变化，则将线圈上、下、左、右平移时穿过矩形线圈的磁通量不变，根据产生感应电流的条件可知选项D正确．【答案】 D5.如图2­1­8所示，线圈两端接在电流表上组成闭合电路．在下列情况中，电流表指针不发生偏转的是( )图2­1­8A．线圈不动，磁铁插入线圈时B．线圈不动，磁铁从线圈中拔出C．磁铁不动，线圈上、下移动D．磁铁插在线圈内不动【解析】产生感应电流的条件是穿过闭合回路的磁通量发生变化，线圈和电流计已经组成闭合回路，只要穿过线圈的磁通量发生变化，线圈中就产生感应电流，电流计指针就偏转．在选项A、B、C三种情况下，线圈和磁铁发生相对运动，穿过线圈的磁通量发生变化，产生感应电流；而当磁铁插在线圈中不动时，线圈中虽然有磁通量，但磁通量不变化，不产生感应电流．【答案】 D6．如图2­1­9所示，在匀强磁场中的“U”形导轨上，有两根等长的平行导线ab和cd，它们以相同的速度v匀速向右滑动．为使ab中有感应电流产生，对开关S来说( )【导学号：75392058】图2­1­9A．打开和闭合都可以B．应打开C．打开和闭合都不行D．应闭合【解析】若开关打开，导线运动时，闭合电路abdc中磁通量不变，不产生感应电流；若开关闭合，导线运动时，闭合电路abNM中磁通量变化，产生感应电流，所以应选D.【答案】 D分析是否产生感应电流，关键是分析穿过闭合线圈的磁通量是否变化，分析磁通量是否变化，可通过分析穿过线圈的磁感线条数是否变化．。

一、电磁感应现象的发现一、选择题1、闭合电路的一部分导线ab处于匀强磁场中，图1中各情况下导线都在纸面内运动,那么下列判断中正确的是（）A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流2、如图2所示，矩形线框abcd的一边ad恰与长直导线重合(互相绝缘)．现使线框绕不同的轴转动,不能使框中产生感应电流的是（）A．绕ad边为轴转动B．绕oo′为轴转动C．绕bc边为轴转动D．绕ab边为轴转动3、关于产生感应电流的条件，以下说法中正确的是（）A．闭合电路在磁场中运动,闭合电路中就一定会有感应电流B．闭合电路在磁场中作切割磁感线运动，闭合电路中一定会有感应电流C．穿过闭合电路的磁通为零的瞬间，闭合电路中一定不会产生感应电流D．无论用什么方法，只要穿过闭合电路的磁感线条数发生了变化,闭合电路中一定会有感应电流4、垂直恒定的匀强磁场方向放置一个闭合圆线圈，不能使线圈中产生感应电流的运动是( ）A．线圈沿自身所在的平面匀速运动B．线圈沿自身所在的平面加速运动C．线圈绕任意一条直径匀速转动D．线圈绕任意一条直径变速转动5、一均匀扁平条形磁铁与一线圈共面，磁铁中心与圆心O重合（图3）．下列运动中能使线圈中产生感应电流的是（）A．N极向外、S极向里绕O点转动B．N极向里、S极向外,绕O点转动C．在线圈平面内磁铁绕O点顺时针向转动D．垂直线圈平面磁铁向纸外运动6、在图4的直角坐标系中,矩形线圈两对边中点分别在y轴和z轴上.匀强磁场与y轴平行。

线圈如何运动可产生感应电流（）A．绕x轴旋转B．绕y轴旋转C．绕z轴旋转D．向x轴正向平移7、如图5所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是（）A．线圈中通以恒定的电流B．通电时，使变阻器的滑片P作匀速移动C．通电时，使变阻器的滑片P作加速移动D．将电键突然断开的瞬间8、如图6所示，一有限范围的匀强磁场宽度为d,若将一个边长为l的正方形导线框以速度v匀速地通过磁场区域,已知d＞l，则导线框中无感应电流的时间等于（）二、填空题9、一水平放置的矩形线圈abcd在条形磁铁S极附近下落，在下落过程中,线圈平面保持水平,如图所示,位置1和3都靠近位置2,则线圈从位置1到位置2的过程中，线圈内____感应电流,线圈从位置2至位置3的过程中,线圈内____感应电流。

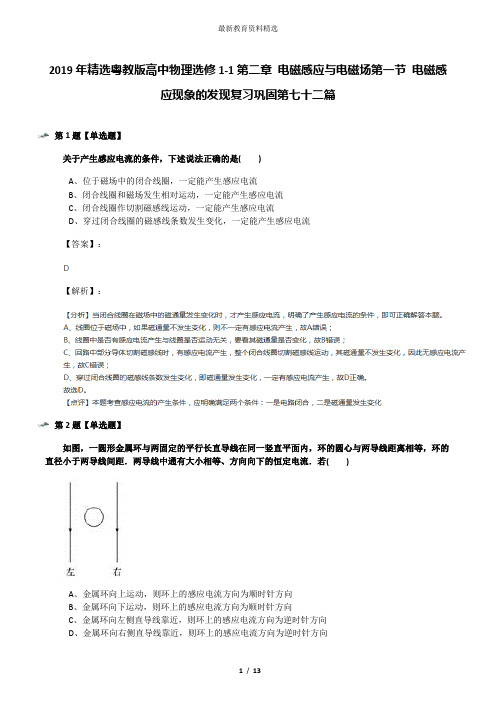

2019年精选粤教版高中物理选修1-1第二章电磁感应与电磁场第一节电磁感应现象的发现复习巩固第七十二篇第1题【单选题】关于产生感应电流的条件，下述说法正确的是( )A、位于磁场中的闭合线圈，一定能产生感应电流B、闭合线圈和磁场发生相对运动，一定能产生感应电流C、闭合线圈作切割磁感线运动，一定能产生感应电流D、穿过闭合线圈的磁感线条数发生变化，一定能产生感应电流【答案】：【解析】：第2题【单选题】如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若( )A、金属环向上运动，则环上的感应电流方向为顺时针方向B、金属环向下运动，则环上的感应电流方向为顺时针方向C、金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向D、金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向【答案】：【解析】：第3题【单选题】如图所示，边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场，一个边长为l的正方形导线框所在平面与磁场方向垂直，导线框的一条对角线和虚线框的一条对角线恰好在同一直线上．从t=0开始，使导线框从图示位置开始以恒定速度沿对角线方向移动进入磁场，直到整个导线框离开磁场区域．用I表示导线框中的感应电流（逆时针方向为正），则下列表示I﹣t关系的图线中，正确的是( )A、B、C、D、【答案】：【解析】：第4题【单选题】随着科技的不断发展，无线充电已经进入人们的视线．小到手表、手机，大到电脑、电动汽车的充电，都已经实现了从理论研发到实际应用的转化．下图给出了某品牌的无线充电手机利用电磁感应方式无线充电的原理图．关于电线充电，下列说法正确的是( )A、无线充电时手机接收线圈部分的工作原理是“电流的磁效应”B、只有将充电底座接到直流电源上才能对手机进行充电．C、接收线圈中交变电流的频率与发射线圈中交变电流的频率相同D、只要有无线充电底座，所有手机都可以进行无线充电【答案】：【解析】：第5题【单选题】如右图所示是研究电和磁知识的三个重要实验，下列说法中正确的是( )A、根据甲实验的原理可制成电动机B、根据乙实验的原理可制成电磁铁C、根据丙实验的原理可制成发电机D、根据甲、丙两个实验的原理都可制成电磁铁【答案】：【解析】：第6题【单选题】如图所示实验装置中用于研究电磁感应现象的是( )A、B、C、D、【答案】：【解析】：第7题【单选题】如图，在一根竖直放置的铜管的正上方某处从静止开始释放一个强磁体，在强磁体沿着铜管中心轴线穿过铜管的整个过程中，不计空气阻力，那么( )A、由于铜是非磁性材料，故强磁体运动的加速度始终等于重力加速度B、由于铜是金属材料，能够被磁化，使得强磁体进入铜管时加速度大于重力加速度，离开铜管时加速度小于重力加速度C、由于铜是金属材料，在强磁体穿过铜管的整个过程中，铜管中都有感应电流，加速度始终小于重力加速度D、由于铜是金属材料，铜管可视为闭合回路，强磁体进入和离开铜管时产生感应电流，在进入和离开铜管时加速度都小于重力加速度，但在铜管内部时加速度等于重力加速度【答案】：【解析】：第8题【多选题】如图所示，某人在自行车道上从东往西沿直线以速度v骑行，该处地磁场的水平分量大小为B1 ，方向由南向北，竖直分量大小为B2 ，方向竖直向下．自行车把为直把、金属材质，且带有绝缘把套，两把手间距为L．只考虑自行车在地磁场中的电磁感应，下列结论正确的是( )A、图示位置中辐条A点电势比B点电势低B、图示位置中辐条A点电势比B点电势高C、自行车左车把的电势比右车把的电势高B2LvD、自行车在十字路口左拐改为南北骑向，则自行车车把两端电势差要降低【答案】：【解析】：第9题【填空题】如图所示为“研究电磁感应现象”的实物连接图，闭合电键时发现灵敏电流计G指针向左偏转，则当电键闭合稳定后，将滑动变阻器的滑片P从a向b匀速滑动的过程中，灵敏电流计G指针的偏转情况是______（选填“向左偏转”、“向右偏转”、“不动”）；将线圈A从线圈C中拔出，则与缓慢拔出相比，快速拔出时灵敏电流计G的指针偏转角度______（选填“更大”、“更小”或“相同”）．【答案】：【解析】：第10题【填空题】奥斯特实验说明______．在两根相互平行且靠近的长直导线中通入相同方向的电流时，它们互相______；通入相反方向的电流时，它们互相______；电流之间的相互作用是通过______发生的．【答案】：【解析】：第11题【计算题】面积为3.0×10^﹣^2m^2的单匝矩形线圈垂直放在磁感应强度为4.0×10^﹣^2T的匀强磁场中，磁通量是多少？【答案】：【解析】：第12题【解答题】如图所示是研究电磁感应现象实验所需的器材，请用实线连接一个能产生感应电流的原线圈回路和副线圈回路，并列举出在实验中改变副线圈回路磁通量，使副线圈回路产生感应电流的三种方式．【答案】：【解析】：第13题【实验探究题】如图为“研究电磁感应现象”的实验装置．将图中所缺导线补接完整．如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后：A．将原线圈迅速插入副线圈时，灵敏电流计指针将______．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针______．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）【答案】：【解析】：第14题【实验探究题】如图为“研究电磁感应现象”的实验装置．将图中所缺导线补接完整．如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后：A．将原线圈迅速插入副线圈时，灵敏电流计指针将______．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针______．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）【答案】：【解析】：第15题【综合题】如图所示，U形导线框MNQP水平放置在磁感应强度B=0.2T的匀强磁场中，磁感线方向与导线框所在平面垂直，导线MN和PQ足够长，间距为0.5m，横跨在导线框上的导体棒ab的电阻r=1.0Ω，接在NQ间的电阻R=4.0Ω，电压表为理想电表，其余电阻不计．若导体棒在水平外力作用下以速度ν=2.0m/s向左做匀速直线运动，不计导体棒与导线框间的摩擦．通过电阻R的电流方向如何？电压表的示数为多少？若某一时刻撤去水平外力，则从该时刻起，在导体棒运动1.0m的过程中，通过导体棒的电荷量为多少？【答案】：【解析】：。

第一节电磁感应现象的发现1．在闭合电路中不能产生感应电流的是( )A．磁通量不变B．磁通量增加C．磁通量减小D．磁通量先增大，后减小解析：根据产生感应电流的条件可知，要闭合电路，同时穿过闭合电路的磁通量要发生变化，二者缺一不可．答案：A2．下列物理量是标量的是( )A．电场强度B．电动势C．磁感应强度D．安培力分析：标量是只有大小、没有方向的物理量．矢量是既有大小又有方向的物理量．电动势是标量，而电场强度、磁感应强度和安培力都是矢量．解析：电场强度是矢量，其方向与正电荷所受的电场力方向相同，故A错误；电动势有方向，但运算按代数法则，不是矢量，是标量，故B正确；磁感应强度是矢量，其方向就是该点的磁场方向，故C错误；安培力是矢量，不是标量，故D错误．答案：B点评：电动势与电流相似，它的方向表示电流的流向，要注意它的运算法则是代数法则．3．下列现象属于电磁感应现象的是( )A．带电物体吸引小纸屑B．同名磁极相互排斥C．通电导线能使小磁针发生偏转D．闭合电路中一部分导体切割磁感线，产生电流分析：电磁感应是指闭合回路中磁通量发生变化时，回路中产生感应电流的现象．解析：带电物体吸引小纸屑是静电的作用，故A错误；同名磁极相互排斥是磁场原理，故B错误；通电导线使小磁针发生偏转是导体在磁场中受力，故C错误；闭合回路中的一部分导体切割磁感线产生电流，属于电磁感应现象，故D正确．答案：D点评：本题考查电磁感应的现象及原理，要明确各种物理规律的意义．4．如图所示，与磁场方向垂直的线圈以OO′为轴旋转90°的过程中，穿过线圈的磁通量( )A．变大B．变小C．先变大后变小D．先变小后变大解析：初始位置B⊥S，穿过线圈的磁通量最大Φ＝BS.当以OO′为轴转过90°的过程中线圈平面投影到与磁场垂直方向的面积减小．故磁通量减小．答案：B5.如图所示，矩形线圈与磁场垂直，且一半在匀强磁场内一半在匀强磁场外，下述过程中可以使线圈产生感应电流的是( )A．以ad为轴转动45°B．以bc为轴转动45°C．将线圈向下平移D．将线圈向上平移解析：线圈在匀强磁场内以ad边为轴转动45°，穿过线圈的，磁通量改变，所以可以产生感应电流，故A项正确；在匀强磁场内以bc边为轴转动45°，穿过线圈的，磁通量不改变，所以不能产生感应电流，故B项错误；匀强磁场内线圈向上向下移动，穿过线圈的，磁通量不变，所以不能产生感应电流，故C、D项错误．答案：A6.如图所示，条形磁铁以速度v远离螺线管，螺线管中的感应电流的情况是( )A．穿过螺线管中的磁通量增加，产生感应电流B．穿过螺线管中的磁通量减少，产生感应电流C．穿过螺线管中的磁通量增加，不产生感应电流D．穿过螺线管中的磁通量减少，不产生感应电流解析：条形磁铁从左向右远离螺线管的过程中，穿过线圈的原磁场方向向下，且磁通量在减小，所以能产生感应电流．所以B选项是正确的．答案：B7．如下图所示，将条形磁铁从相同的高度分别以速度v和2v插入线圈，电流表指针偏转角度较大的是( )A．以速度v插入B．以速度2v插入C．一样大D．不能确定答案：B8．关于感应电动势和感应电流，下列说法中正确的是( )A．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电动势B．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电流C．不管电路是否闭合，只要有磁通量穿过电路，电路中就会有感应电动势D．不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就会有感应电流解析：只要通过线圈的磁通量发生了变化，线圈中就一定会产生感应电动势；但要产生感应电流，线圈必须是闭合的．答案：B9．下列图示中，正方形闭合线圈始终在匀强磁场中运动，线圈中能产生感应电流的是( )解析：A中穿过线圈的磁通量Φ＝0；B、C中穿过线圈的磁通量不为零，但不变；D中穿过线圈的磁通量Φ发生了变化．答案：D10．在探究电磁感应现象的实验中，用导线将螺线管与灵敏电流计相连，构成闭合电路，如下图所示．在下列情况中，灵敏电流计指针不发生偏转的是( )A．线圈不动，将磁体向线圈中插入B．线圈不动，将磁体从线圈中抽出C．磁体放在线圈里不动D．磁体不动，将线圈上下移动解析：产生感应电动势的条件是穿过闭合回路的磁通量发生变化，A、B、D中穿过螺线管的磁通量都发生了变化，有感应电流．答案：C11．(多选)关于磁通量的下列说法中，正确的是( )A．穿过线圈的磁通量为零，表明此处的磁感应强度为零B．穿过线圈的磁通量为零，此处的磁感应强度可以不为零C．磁通量的变化可以不是磁场的变化引起的D．对于一个面积不变的线圈，穿过线圈的磁通量越大，表明此处的磁感应强度越强分析：磁通量Φ＝BS cos θ，若线圈与磁场平行，磁通量为零，若垂直磁通量最大为BS.解析：穿过线圈的磁通量为零，可能是线圈与磁场平行，磁感应强度不一定为零，故A 错误，B正确；磁通量的变化可以由夹角或线圈面积的变化而引起，不一定是由磁场的变化引起的，故C正确；线圈面积不变，但线圈与磁场的夹角可以变化，当相互垂直时，磁通量最大，故D错误．答案：BC点评：本题考查磁通量的定义，要注意明确磁通量取决于磁感应强度、线圈面积及夹角三个因素．12．下图是观察电磁感应现象的实验装置．闭合开关，要使灵敏电流计指针发生偏转，可采取的措施有( )A．将线圈M快速插入线圈N中B．将线圈M快速从线圈N中抽出C．快速移动滑动变阻器的滑片D．将线圈M静置于线圈N中答案：ABC。

第一节电磁感觉现象的发现1．在闭合电路中不可以产生感觉电流的是()A．磁通量不变B．磁通量增添C．磁通量减小D．磁通量先增大，后减小分析：依据产生感觉电流的条件可知，要闭合电路，同时穿过闭合电路的磁通量要发生变化，两者缺一不行．答案： A2．以下物理量是标量的是()A．电场强度B．电动势C．磁感觉强度D．安培力剖析：标量是只有大小、没有方向的物理量．矢量是既有大小又有方向的物理量．电动势是标量，而电场强度、磁感觉强度和安培力都是矢量．分析：电场强度是矢量，其方向与正电荷所受的电场力方向同样，故A错误；电动势有方向，但运算按代数法例，不是矢量，是标量，故 B 正确；磁感觉强度是矢量，其方向就是该点的磁场方向，故 C 错误；安培力是矢量，不是标量，故 D 错误．答案： B评论：电动势与电流相像，它的方向表示电流的流向，要注意它的运算法例是代数法例．3．以下现象属于电磁感觉现象的是()A．带电物体吸引小纸屑B．同名磁极互相排挤C．通电导线能使小磁针发生偏转D．闭合电路中一部分导体切割磁感线，产生电流剖析：电磁感觉是指闭合回路中磁通量发生变化时，回路中产生感觉电流的现象．分析：带电物体吸引小纸屑是静电的作用，故 A 错误；同名磁极互相排挤是磁场原理，故 B 错误；通电导线使小磁针发生偏转是导体在磁场中受力，故 C 错误；闭合回路中的一部分导体切割磁感线产生电流，属于电磁感觉现象，故 D 正确．答案： D评论：此题考察电磁感觉的现象及原理，要明确各样物理规律的意义．4．(2015 ·广东学业水平考试) 以下图，与磁场方向垂直的线圈以OO′为轴旋转90°的过程中，穿过线圈的磁通量()A．变大B．变小C．先变大后变小D．先变小后变大分析：初始地点B⊥ S，穿过线圈的磁通量最大Φ＝ BS.当以OO′为轴转过90°的过程中线圈平面投影到与磁场垂直方向的面积减小．故磁通量减小．答案： B5．(2014 ·广东学业水平考试) 电磁脉冲炸弹又称为 E 炸弹，爆炸后能产生强盛的电磁脉冲，可破坏数千米范围内的电子设备，这主假如由于电子设备受电磁脉冲影响产生了()A．强盛的感觉电流B．洛伦兹力C．核力D．万有引力剖析：电磁炸弹主要应用了电磁感觉现象，使其产生很大的感觉电流，使得电网设备、通讯设备和计算机中的硬盘与软件均受到破坏．分析：电磁炸弹主要应用了电磁感觉现象，在地面上很大范围内的电磁场强度达到每米数千伏，使金属以及金属制品中产生很大的感觉电流( 或涡流 ) ，使得电网设备、通讯设备和计算机中的硬盘与软件均受到破坏．应选项 A 正确，选项B、C、 D 错误．答案： A评论：此题借助信息考察电磁感觉在生活和生产中的应用，只需能正确理解题意，此题不难得出正确答案．6．(2014 ·广东学业水平考试 ) 以以下图所示是话筒的原理图．在弹性膜片后边粘接金属线圈，线圈处于永远磁体的磁场中，声波使膜片振动，将声音信号变为电信号．以下说法正确的是()A．话筒是利用电流的热效应工作的B．话筒是利用电磁感觉原理工作的C．膜片振动时，穿过金属线圈的磁通量不变D．膜片振动时，金属线圈中不会产生感觉电流剖析：此题中传感器是依据电磁感觉原理工作的．膜片振动时，穿过金属线圈的磁通量是周期性变化，金属线圈中产生感觉电动势．分析：当声波使膜片前后振动时，线圈切割磁感线产生感觉电流，将声音信号变为电信号，是依据电磁感觉原理工作的．故 A 错误， B 正确．膜片跟着声波而周期性振动，穿过金属线圈的磁通量是周期性变化的．故 C 错误．膜片振动时，金属线圈切割磁感线，会产生感应电流．故 D 错误．答案： B评论：此题动圈式话筒是利用电磁感觉原理将声音信号变为电信号的，考察剖析电子设备工作原理的能力．7．以以下图所示，将条形磁铁从同样的高度分别以速度v 和2v 插入线圈，电流表指针偏转角度较大的是()A．以速度v 插入B．以速度2v插入C．同样大D．不可以确立答案： B8．对于感觉电动势和感觉电流，以下说法中正确的选项是()A．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感觉电动势B．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感觉电流C．不论电路能否闭合，只需有磁通量穿过电路，电路中就会有感觉电动势D．不论电路能否闭合，只需穿过电路的磁通量发生变化，电路中就会有感觉电流分析：只需经过线圈的磁通量发生了变化，线圈中就必定会产生感觉电动势；但要产生感觉电流，线圈一定是闭合的．答案： B9．以下图示中，正方形闭合线圈一直在匀强磁场中运动，线圈中能产生感觉电流的是()分析： A 中穿过线圈的磁通量Φ ＝0；B、C中穿过线圈的磁通量不为零，但不变；D 中穿过线圈的磁通量Φ 发生了变化．答案： D10．在研究电磁感觉现象的实验中，用导线将螺线管与敏捷电流计相连，组成闭合电路，以以下图所示．在以下状况中，敏捷电流计指针不发生偏转的是()A．线圈不动，将磁体向线圈中插入B．线圈不动，将磁体从线圈中抽出C．磁体放在线圈里不动D．磁体不动，将线圈上下挪动分析：产生感觉电动势的条件是穿过闭合回路的磁通量发生变化，A、B、D 中穿过螺线管的磁通量都发生了变化，有感觉电流．答案： C11． ( 多项选择 ) 对于磁通量的以下说法中，正确的选项是()A．穿过线圈的磁通量为零，表示此处的磁感觉强度为零B．穿过线圈的磁通量为零，此处的磁感觉强度能够不为零C．磁通量的变化能够不是磁场的变化惹起的D．对于一个面积不变的线圈，穿过线圈的磁通量越大，表示此处的磁感觉强度越强剖析：磁通量Φ＝BS cosθ，若线圈与磁场平行，磁通量为零，若垂直磁通量最大为BS.A 分析：穿过线圈的磁通量为零，可能是线圈与磁场平行，磁感觉强度不必定为零，故错误， B 正确；磁通量的变化能够由夹角或线圈面积的变化而惹起，不必定是由磁场的变化惹起的，故 C 正确；线圈面积不变，但线圈与磁场的夹角能够变化，当互相垂直时，磁通量最大，故D错误．答案： BC评论：此题考察磁通量的定义，要注意明确磁通量取决于磁感觉强度、线圈面积及夹角三个要素．12．(2015 ·广东学业水平考试) 以下图是察看电磁感觉现象的实验装置．闭合开关，要使敏捷电流计指针发生偏转，可采纳的举措有()A．将线圈M迅速插入线圈N中B．将线圈M迅速从线圈N中抽出C．迅速挪动滑动变阻器的滑片D．将线圈M静置于线圈N中答案： ABC。

第一节电磁感应现象的发现1.理解什么是电磁感应现象．2.掌握产生感应电流的条件．3.通过观察演示实验,归纳、概括出利用磁场产生电流的条件,培养观察、概括的能力．一、法拉第与电磁感应现象1．划时代的发现：自1820年丹麦物理学家奥斯特发现了电流的磁效应后,于1831年英国物理学家法拉第经过十年坚持不懈的努力,终于发现了电磁感应现象,验证了磁场也能产生电流的设想．2．电磁感应现象：只要穿过闭合电路的磁通量发生变化,闭合电路中就有电流产生,这种由于磁通量的变化而产生电流的现象,叫做电磁感应现象．3．感应电流：电磁感应现象中所产生的电流叫感应电流．4．产生感应电流的条件：只要闭合电路的磁通量变化,闭合电路就有电流产生．1．初、高中学习的产生感应电流的条件本质是否相同？提示：在初中学习的产生感应电流的条件是闭合回路的部分导体做切割磁感线运动,是由于闭合回路的部分导体做切割磁感线运动引起了回路面积的变化,进而改变穿过回路的磁通量,本质上是相同的．二、感应电动势1．电动势(1)定义：描述电源将其他形式的能量转换成电能的本领的物理量．(2)符号：E.(3)单位：伏,符号V.2．感应电动势：电磁感应现象中产生的电动势叫感应电动势,产生感应电动势的那部分就相当于电源,在其它条件不变的情况下,感应电动势的大小决定了电路中感应电流的大小．2．产生电磁感应现象的本质是什么？提示：能量守恒是一个普遍适用的定律,同样适用于电磁感应现象中,当闭合电路中产生感应电流时,电流做功,消耗了电能,一定是其他形式的能转化而来,如课本实验,利用条形磁铁的磁场产生电流中,外力移动磁体而做功,消耗了机械能,增加了电能．一、对磁通量的理解1．对磁通量概念的理解磁通量公式Φ＝BS中,B是匀强磁场的磁感应强度,S是与磁场方向垂直的面积,磁感应强度越强,穿过某一面积磁感线的条数越多,磁通量就越大,反之就越小,判断磁通量的变化,一般是根据穿过某一面积的磁感线的多少去判断的．2．引起磁通量变化的原因(1)闭合回路的面积S的变化引起磁通量的变化,如图2－1－1所示是通过导体做切割磁感线运动使面积发生变化而改变穿过回路的磁通量．图2－1－1(2)磁感应强度的变化引起磁通量的变化,如图2－1－2甲是通过磁极的运动改变穿过回路的磁通量；图2－1－2乙通过改变原线圈中的电流从而改变磁场的强弱,进而改变穿过回路的磁通量．图2－1－2即时应用 (即时突破,小试牛刀)1．(双选)关于磁通量的概念,下列说法正确的是( )A．磁感应强度越大的地方,穿过线圈的磁通量也越大B．穿过线圈的磁通量为零,该处的磁感应强度不一定为零C．磁感应强度越大、线圈面积越大,则磁通量越大D．穿过线圈的磁通量大小可以用穿过线圈的磁感线条数来衡量解析：选BD.磁通量的多少可以用穿过某面积的磁感线条数多少表示,若B很大,而线圈与B平行,则Φ为零,故A、C错,B、D正确．二、产生感应电流条件的理解1．电磁感应现象产生的条件产生电磁感应现象的条件,归根结底,是穿过闭合电路的磁通量发生变化．关键在“变化”两字上,这是指穿过闭合电路的磁通量从无变有、从有变无、从小变大、从大变小等等,例如闭合线圈从与磁感线平行的位置转到与磁感线垂直的位置；磁铁与闭合电路间的相对运动；产生磁通量的电路中的电源开关的接通与断开、调节电流大小的滑动变阻器的移动等等,都会使穿过闭合电路的磁通量发生变化,从而产生感应电流．需要注意的是,产生感应电流的条件是磁通量的变化而不是磁通量的有无．即使闭合电路中有很强的磁场,其磁通量尽管很大,但不发生变化时,仍无电磁感应现象出现．2．感应电流的产生条件感应电流产生的条件可分为两条：一是电路闭合；二是磁通量变化,二者缺一不可．即时应用 (即时突破,小试牛刀)2．(单选)关于感应电动势和感应电流,下列说法中正确的是( )A．只有当电路闭合,且穿过电路的磁通量发生变化时,电路中才有感应电动势B．只有当电路闭合,且穿过电路的磁通量发生变化时,电路中才有感应电流C．不管电路是否闭合,只要有磁通量穿过电路,电路中就有感应电动势D．不管电路是否闭合,只要穿过电路的磁通量发生变化,电路中就有感应电流解析：选B.产生感应电动势的条件是磁通量发生变化,不一定要电路闭合；而产生感应电流的条件一定是要电路闭合而且要磁通量发生变化．所以A、C、D错,B对．磁通量变化情况的分析(单选)如图2－1－3所示,通电直导线右边有一个矩形线框,线框平面与直导线共面,若使线框逐渐远离(平动)通电导线,则穿过线框的磁通量将( )图2－1－3A．逐渐增大B．逐渐减小C．保持不变D．不能确定[解析]通电直导线产生的磁场的特点是：离导线越远,磁场越弱．当线圈向右运动时,由于磁场减弱,穿过线圈的磁通量将减少,所以只有B正确．[答案] B分析磁通量的变化,首先要明确通电直导线的磁场分布特点,搞清磁感线的疏密分布和方向,通过磁感线条数的变化去分析磁通量的变化．实验能力的考查(单选)某学生做观察电磁感应现象的实验,将电流表、线圈A和B、蓄电池、开关用导线连接成如图2－1－4所示的实验电路,当它接通、断开开关时,电流表的指针都没有偏转,其原因是( )图2－1－4A．开关位置接错B．电流表的正、负极接反C．线圈B的接头3、4接反D．蓄电池的正、负极接反[解析]图2－1－4所示开关的连接不能控制含有电源的电路中电流的通断．而本实验的内容之一就是研究在开关通断瞬间,电流的变化,导致磁场变化,进而产生感应电流的情况,因而图中的接法达不到目的．[答案] A感应电流产生的条件判断(单选)如图2－1－5所示,将一个矩形线圈ABCD放入匀强磁场中,若线圈平面平行于磁感线,则下列运动中,哪些在线圈中会产生感应电流( )图2－1－5A．矩形线圈做平行于磁感线的平移运动B．矩形线圈做垂直于磁感线的平移运动C．矩形线圈绕AB边做转动D．矩形线圈绕BC边做转动[思路点拨] 根据产生感应电流的条件可知,判断闭合线圈中是否产生感应电流,关键是判断线圈中磁通量是否发生变化．[解析]选项A中,矩形线圈做平行于磁感线的平移运动,磁通量不变化,无感应电流．选项B中,矩形线圈做垂直于磁感线的平移运动,磁通量不发生变化,始终为零,不产生感应电流．选项C中,矩形线圈绕AB边转动,穿过线圈的磁通量必定变化,会产生感应电流．选项D中,矩形线圈绕BC边转动,但没有磁感线穿过线圈,磁通量恒为零,不发生变化,线圈中没有感应电流,故只有选项C正确．[答案] C(双选)关于感应电流,下列说法中正确的是( )A．只要闭合电路内有磁通量,闭合电路中就有感应电流产生B．穿过螺线管的磁通量发生变化时,螺线管内部就一定有感应电流产生C．线框不闭合时,即使穿过线圈的磁通量发生变化,线圈中也没有感应电流D．只要闭合电路的一部分导体做切割磁感线运动,电路中就一定有感应电流解析：选CD.由感应电流的产生条件可判断C、D正确．。

第一节电磁感应现象的发现1．在闭合电路中不能产生感应电流的是( )A．磁通量不变B．磁通量增加C．磁通量减小D．磁通量先增大，后减小解析：根据产生感应电流的条件可知，要闭合电路，同时穿过闭合电路的磁通量要发生变化，二者缺一不可．答案：A2．下列物理量是标量的是( )A．电场强度B．电动势C．磁感应强度D．安培力分析：标量是只有大小、没有方向的物理量．矢量是既有大小又有方向的物理量．电动势是标量，而电场强度、磁感应强度和安培力都是矢量．解析：电场强度是矢量，其方向与正电荷所受的电场力方向相同，故A错误；电动势有方向，但运算按代数法则，不是矢量，是标量，故B正确；磁感应强度是矢量，其方向就是该点的磁场方向，故C错误；安培力是矢量，不是标量，故D错误．答案：B点评：电动势与电流相似，它的方向表示电流的流向，要注意它的运算法则是代数法则．3．下列现象属于电磁感应现象的是( )A．带电物体吸引小纸屑B．同名磁极相互排斥C．通电导线能使小磁针发生偏转D．闭合电路中一部分导体切割磁感线，产生电流分析：电磁感应是指闭合回路中磁通量发生变化时，回路中产生感应电流的现象．解析：带电物体吸引小纸屑是静电的作用，故A错误；同名磁极相互排斥是磁场原理，故B错误；通电导线使小磁针发生偏转是导体在磁场中受力，故C错误；闭合回路中的一部分导体切割磁感线产生电流，属于电磁感应现象，故D正确．答案：D点评：本题考查电磁感应的现象及原理，要明确各种物理规律的意义．4．如图所示，与磁场方向垂直的线圈以OO′为轴旋转90°的过程中，穿过线圈的磁通量( )A．变大B．变小C．先变大后变小D．先变小后变大解析：初始位置B⊥S，穿过线圈的磁通量最大Φ＝BS.当以OO′为轴转过90°的过程中线圈平面投影到与磁场垂直方向的面积减小．故磁通量减小．答案：B5.如图所示，矩形线圈与磁场垂直，且一半在匀强磁场内一半在匀强磁场外，下述过程中可以使线圈产生感应电流的是( )A．以ad为轴转动45°B．以bc为轴转动45°C．将线圈向下平移D．将线圈向上平移解析：线圈在匀强磁场内以ad边为轴转动45°，穿过线圈的，磁通量改变，所以可以产生感应电流，故A项正确；在匀强磁场内以bc边为轴转动45°，穿过线圈的，磁通量不改变，所以不能产生感应电流，故B项错误；匀强磁场内线圈向上向下移动，穿过线圈的，磁通量不变，所以不能产生感应电流，故C、D项错误．答案：A6.如图所示，条形磁铁以速度v远离螺线管，螺线管中的感应电流的情况是( )A．穿过螺线管中的磁通量增加，产生感应电流B．穿过螺线管中的磁通量减少，产生感应电流C．穿过螺线管中的磁通量增加，不产生感应电流D．穿过螺线管中的磁通量减少，不产生感应电流解析：条形磁铁从左向右远离螺线管的过程中，穿过线圈的原磁场方向向下，且磁通量在减小，所以能产生感应电流．所以B选项是正确的．答案：B7．如下图所示，将条形磁铁从相同的高度分别以速度v和2v插入线圈，电流表指针偏转角度较大的是( )A．以速度v插入B．以速度2v插入C．一样大D．不能确定答案：B8．关于感应电动势和感应电流，下列说法中正确的是( )A．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电动势B．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电流C．不管电路是否闭合，只要有磁通量穿过电路，电路中就会有感应电动势D．不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就会有感应电流解析：只要通过线圈的磁通量发生了变化，线圈中就一定会产生感应电动势；但要产生感应电流，线圈必须是闭合的．答案：B9．下列图示中，正方形闭合线圈始终在匀强磁场中运动，线圈中能产生感应电流的是( )解析：A中穿过线圈的磁通量Φ＝0；B、C中穿过线圈的磁通量不为零，但不变；D中穿过线圈的磁通量Φ发生了变化．答案：D10．在探究电磁感应现象的实验中，用导线将螺线管与灵敏电流计相连，构成闭合电路，如下图所示．在下列情况中，灵敏电流计指针不发生偏转的是( )A．线圈不动，将磁体向线圈中插入B．线圈不动，将磁体从线圈中抽出C．磁体放在线圈里不动D．磁体不动，将线圈上下移动解析：产生感应电动势的条件是穿过闭合回路的磁通量发生变化，A、B、D中穿过螺线管的磁通量都发生了变化，有感应电流．答案：C11．(多选)关于磁通量的下列说法中，正确的是( )A．穿过线圈的磁通量为零，表明此处的磁感应强度为零B．穿过线圈的磁通量为零，此处的磁感应强度可以不为零C．磁通量的变化可以不是磁场的变化引起的D．对于一个面积不变的线圈，穿过线圈的磁通量越大，表明此处的磁感应强度越强分析：磁通量Φ＝BS cos θ，若线圈与磁场平行，磁通量为零，若垂直磁通量最大为BS.解析：穿过线圈的磁通量为零，可能是线圈与磁场平行，磁感应强度不一定为零，故A 错误，B正确；磁通量的变化可以由夹角或线圈面积的变化而引起，不一定是由磁场的变化引起的，故C正确；线圈面积不变，但线圈与磁场的夹角可以变化，当相互垂直时，磁通量最大，故D错误．答案：BC点评：本题考查磁通量的定义，要注意明确磁通量取决于磁感应强度、线圈面积及夹角三个因素．12．下图是观察电磁感应现象的实验装置．闭合开关，要使灵敏电流计指针发生偏转，可采取的措施有( )A．将线圈M快速插入线圈N中B．将线圈M快速从线圈N中抽出C．快速移动滑动变阻器的滑片D．将线圈M静置于线圈N中答案：ABC。
