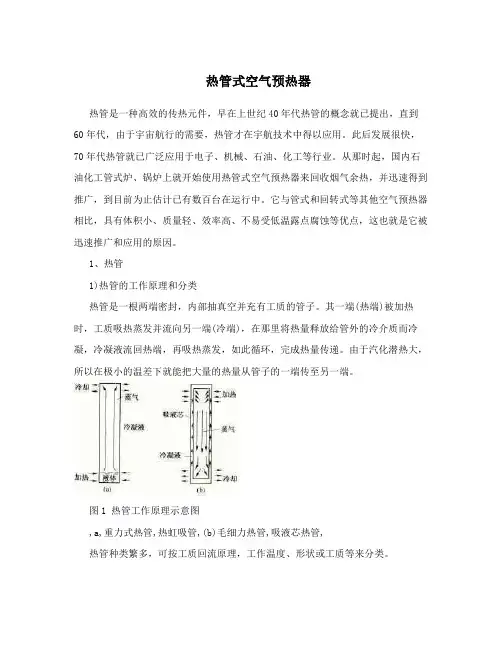

热管式空气预热器热管是一种高效的传热元件，早在上世纪40年代热管的概念就已提出，直到60年代，由于宇宙航行的需要，热管才在宇航技术中得以应用。
此后发展很快，70年代热管就已广泛应用于电子、机械、石油、化工等行业。
从那时起，国内石油化工管式炉、锅炉上就开始使用热管式空气预热器来回收烟气余热，并迅速得到推广，到目前为止估计已有数百台在运行中。
它与管式和回转式等其他空气预热器相比，具有体积小、质量轻、效率高、不易受低温露点腐蚀等优点，这也就是它被迅速推广和应用的原因。
1、热管1)热管的工作原理和分类热管是一根两端密封，内部抽真空并充有工质的管子。
其一端(热端)被加热时，工质吸热蒸发并流向另一端(冷端)，在那里将热量释放给管外的冷介质而冷凝，冷凝液流回热端，再吸热蒸发，如此循环，完成热量传递。
由于汽化潜热大，所以在极小的温差下就能把大量的热量从管子的一端传至另一端。
图1 热管工作原理示意图,a,重力式热管,热虹吸管,(b)毛细力热管,吸液芯热管,热管种类繁多，可按工质回流原理，工作温度、形状或工质等来分类。
按冷凝液回流原理来分主要有重力式(热虹吸式)热管和毛细力式(吸液芯式)热管两种。
故名思义，重力式热管的冷凝液靠重力回流，因此只能垂直安装或倾斜安装，热端在下，冷端在上。
毛细力式热管热端吸液芯中的工质吸热蒸发时，蒸发压力大于冷端，由此压差将蒸汽从蒸发段驱送至冷端，而冷凝液靠毛细压力送回蒸发段，以补充蒸发消耗了的工质。
因此其安装位置不受限制，甚至可与重力式热管相反，即热端在上，冷端在下也照样运行。
图1表示了这两种热管的工作原理。
此外，还有依靠静电体积力使工质回流的电流体动力热管;依靠磁体积力使工质回流的磁流体动力热管;依靠渗透膜两侧工质的浓度差进行渗透使工质回流的渗透热管;靠离心力分力回流的旋转式热管等等。
按工作温度可分为五类:(1)超低温热管，工作温度低于-200?;(2)低温热管，工作温度-200?50?;(3)常温热管，工作温度50?250?;(4)中温热管，工作温度250?600?;(5)高温热管，工作温度高于600?。
