给排水工程毕业设计指导书

《建筑给水排水工程》毕业设计一、目的和要求1、加深理解和巩固《建筑给水排水工程》所讲授的内容。

2、掌握建筑给水排水的布置、设计及计算的步骤、方法和内容。

3、提高建筑给水排水的设计计算及绘图能力。

4、熟悉并能应用一些常用的设计规范、手册等资料。

5、培养独立的分析问题和解决问题的能力。

二、设计题目根据自己的图纸自己定三、工程设计依据1、市计委、城建局关于同意该建筑建设的批复2、建筑专业提供的土建设计图纸3、建设单位提供的市政给排水系统4、当地自来水公司的有关政策四、设计资料给水条件：该建筑以城市给水管网为水源，两路供水：一路距东面墙15m，接管点埋深1.5m，管径为200mm，另一路市政给水管道距本建筑南面10m，接管点埋深1.5m，管径为200mm。

管材为铸铁管，常年所提供的资用水头为0.20MPa。

最冷月平均水温为6℃，总硬度月平均最高值为9.8德国度。

城市管网不允许直接抽水。

排水条件：室内粪便污水需经化粪池处理后方可排入城市污水管网。

室外排水管道位于主体建筑西面，管道埋深2.5m，管径300mm，管材为混凝土管。

热源条件：该大厦以小区集中锅炉房提供的蒸汽为热媒。

五、设计要求1、设计说明书：室内给水系统选择、组成、主要设备；室内、室外消防系统的选择、组成；室内、室外排水系统的选择、组成；各组成的材料详细情况。

2、建筑给水排水系统计算：用水量计算表；给水、排水（含雨水）、消防水力计算表。

3、增压设备和调节构筑物计算及选择。

六、设计成果每位学生完成该大楼的扩大初步设计，其成果包括：1、设计说明书及设计计算书1份。

2、主要材料、设备表。

3、各层相应位置的给水、排水、消防管道及水箱等设备布置图。

其中一层平面图应包括污水、废水和雨水检查井以及化粪池。

4、给水、排水、消防管线系统图。

5、绘制施工详图。

（1）卫生间管道布置详图；（2）公用卫生间管道布置详图；（3）有助我卫生间的主卧卫生间管道布置详图。

七、设计时间本课程设计时间为四周，《建筑给水排水工程》一、设计的意义和任务《建筑给水排水工程》课程设计是学生在学完该课程后所必须进行的重要实践性教学环节。

长江大学毕业设计(论文)任务书学院（系）城市建设学院专业给水排水专业班级学生姓名指导教师/职称1.毕业设计(论文)题目：某房地产公司综合楼建筑给排水设计2.毕业设计（论文）起止时间：08年4月7日～08年6月22日3．毕业设计(论文)所需资料及原始数据1)建筑设计资料：见建筑图或建筑设计说明根据工艺使用要求，合理布局。

（建筑设计图一套）2)城市给排水资料1.建筑四周道路下均有DN400的市政给水管线，干管接管点比该处公路地面低1.5米，常年可资用水头为0.28MPa。

市政管网不允许直接抽水。

2.室内粪便污水需经处理后方可排入城市下水道，在城市主干道下有一DN600的市政排水干管，接入点检查井低于公路地面2米。

3.空调冷冻机补充水1.5m3 /h,水景绿化用水按总水量10%计，其它未预见水量按上述水量的15%计。

4．毕业设计(论文)应完成的主要内容计算及说明部分内容1)科技论文翻译一篇(不少于2万字符)2)给排水设计说明书1.室内给水工程、消防工程、排水工程的系统选择、系统组成、主要设备。

2.管道及设备安装要求。

给排水设计计算书3.室内给水管网计算（低区、高区）4.消防给水计算（消火栓系统、自动喷淋系统）5.排水管网计算（排水管、通气管）绘图部分内容1)建筑室外管线总平面布置图 #1图幅或#2图幅2)建筑每层管线平面布置图（给排水、消防） #1图幅或#2图幅——自动喷淋系统单独出图3)主要用水点（厨房、卫生间等）平面布置图（适当放大比例）#1图幅或#2图幅4)轴测图 #1图幅或#2图幅5)水箱间或消防增压设备间大样图（任选其一）#1图幅或#2图幅6)图纸说明、图例及主要材料设备一览表（参见样图）#1图幅或#2图幅5．毕业设计(论文)的目标及具体要求毕业设计的目标：熟练掌握建筑给水排水设计的基本原理和设计方法.使具有工程意识、创新意识。

能够进行建筑给水排水工程的设计、规划、施工、管理。

设计进度1)熟悉、绘制建筑原图和搜集相关资料 1周2)初选系统及设备，初步进行管线、设备布置 1周3)绘制草图，进行水力、管网计算 3周4)根据计算结果调整完善初设 4周5)工程概算、整理说明书、计算书 1周6、完成毕业设计(论文)所需的条件及上机时数要求查阅资料：《建筑给水排水设计规范》（GB50015-2003）97年版《高层民用建筑设计防火规范》（GB50045-95）2001年版《汽车库、修车库、停车场设计防火规范》（GB50067-97）《自动喷水灭火系统设计规范》（GB50084-2001）《建筑灭火器配置设计规范》（GBJ140-90）97年版《给水排水设计手册》1册（常用资料）2册（建筑给水排水）11册（常用设备）材料设备续册1（管材、阀门）材料设备续册1（泵）材料设备续册1（消防器材及设备、卫生洁具及配件、保温隔振材料）《给水排水标准图集》S1\S2\S3《高层建筑给水排水设计手册》陈方肃主编湖南科技出版社2001上机时数：120机时任务书批准日期年月日教研室(系)主任(签字) 任务书下达日期年月日指导教师(签字) 完成任务日期年月日学生（签名）。

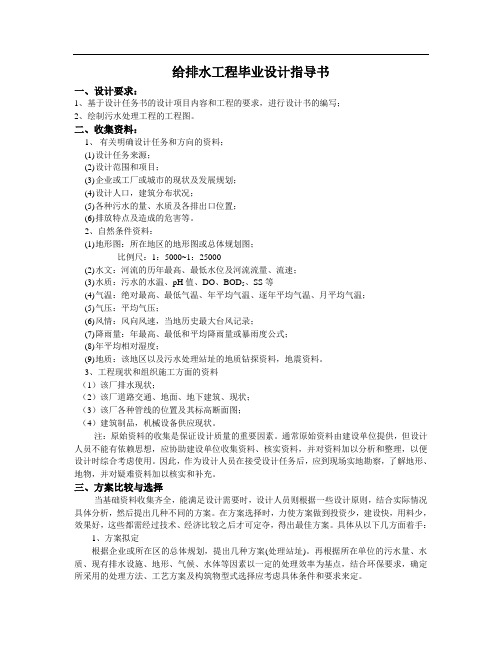

给排水工程毕业设计指导书一、设计要求：1、基于设计任务书的设计项目内容和工程的要求，进行设计书的编写；2、绘制污水处理工程的工程图。

二、收集资料：1、有关明确设计任务和方向的资料；(1)设计任务来源；(2)设计范围和项目；(3)企业或工厂或城市的现状及发展规划；(4)设计人口，建筑分布状况；(5)各种污水的量、水质及各排出口位置；(6)排放特点及造成的危害等。

2、自然条件资料：(1)地形图：所在地区的地形图或总体规划图；比例尺：1：5000~1：25000(2)水文：河流的历年最高、最低水位及河流流量、流速；(3)水质：污水的水温、pH值、DO、BOD5、SS等(4)气温：绝对最高、最低气温、年平均气温、逐年平均气温、月平均气温；(5)气压：平均气压；(6)风情：风向风速，当地历史最大台风记录；(7)降雨量：年最高、最低和平均降雨量或暴雨度公式；(8)年平均相对湿度；(9)地质：该地区以及污水处理站址的地质钻探资料，地震资料。

3、工程现状和组织施工方面的资料（1）该厂排水现状；（2）该厂道路交通、地面、地下建筑、现状；（3）该厂各种管线的位置及其标高断面图；（4）建筑制品，机械设备供应现状。

注：原始资料的收集是保证设计质量的重要因素。

通常原始资料由建设单位提供，但设计人员不能有依赖思想，应协助建设单位收集资料、核实资料，并对资料加以分析和整理，以便设计时综合考虑使用。

因此，作为设计人员在接受设计任务后，应到现场实地勘察，了解地形、地物，并对疑难资料加以核实和补充。

三、方案比较与选择当基础资料收集齐全，能满足设计需要时，设计人员则根据一些设计原则，结合实际情况具体分析，然后提出几种不同的方案。

在方案选择时，力使方案做到投资少，建设快，用料少，效果好，这些都需经过技术、经济比较之后才可定夺，得出最佳方案。

具体从以下几方面着手：1、方案拟定根据企业或所在区的总体规划，提出几种方案(处理站址)。

再根据所在单位的污水量、水质、现有排水设施、地形、气候、水体等因素以一定的处理效率为基点，结合环保要求，确定所采用的处理方法、工艺方案及构筑物型式选择应考虑具体条件和要求来定。

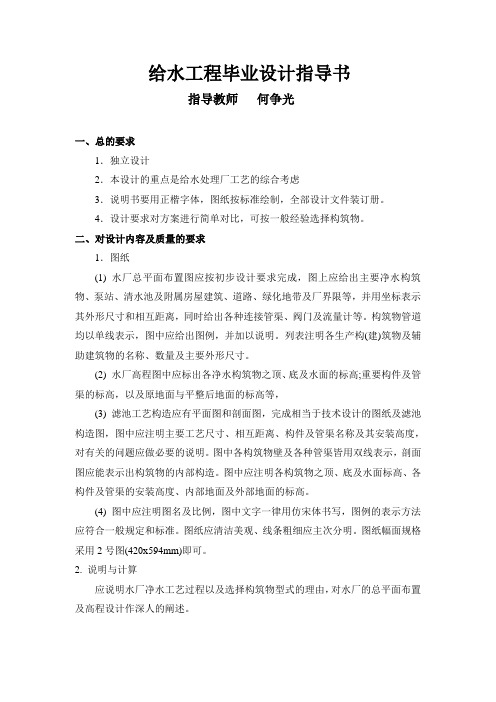

给水工程毕业设计指导书指导教师何争光一、总的要求1．独立设计2．本设计的重点是给水处理厂工艺的综合考虑3．说明书要用正楷字体，图纸按标准绘制，全部设计文件装订册。

4．设计要求对方案进行简单对比，可按一般经验选择构筑物。

二、对设计内容及质量的要求1．图纸(1) 水厂总平面布置图应按初步设计要求完成，图上应给出主要净水构筑物、泵站、清水池及附属房屋建筑、道路、绿化地带及厂界限等，并用坐标表示其外形尺寸和相互距离，同时给出各种连接管渠、阀门及流量计等。

构筑物管道均以单线表示，图中应给出图例，并加以说明。

列表注明各生产构(建)筑物及辅助建筑物的名称、数量及主要外形尺寸。

(2) 水厂高程图中应标出各净水构筑物之顶、底及水面的标高;重要构件及管渠的标高，以及原地面与平整后地面的标高等，(3) 滤池工艺构造应有平面图和剖面图，完成相当于技术设计的图纸及滤池构造图，图中应注明主要工艺尺寸、相互距离、构件及管渠名称及其安装高度，对有关的问题应做必要的说明。

图中各构筑物壁及各种管渠皆用双线表示，剖面图应能表示出构筑物的内部构造。

图中应注明各构筑物之顶、底及水面标高、各构件及管渠的安装高度、内部地面及外部地面的标高。

(4) 图中应注明图名及比例，图中文字一律用仿宋体书写，图例的表示方法应符合一般规定和标准。

图纸应清洁美观、线条粗细应主次分明。

图纸幅面规格采用2号图(420x594mm)即可。

2. 说明与计算应说明水厂净水工艺过程以及选择构筑物型式的理由，对水厂的总平面布置及高程设计作深人的阐述。

应计算药剂投配设备、混合池、反应池、沉淀(澄清)池、滤池及清水池的主要尺寸，应简要说明消毒设备的选用理由及主要参数，在计算书中，应列出所采用的全部计算公式和采用的计算数据，并注明资料来源和选用理由，应附相应的计算草图。

内容应完整、简明扼要、文句通顺、字迹端正。

3．说明书内容(参考)第一章总论第一节设计任务及要求第二节基本资料第二章总体设计第一节工艺流程的确定第二节处理构筑物及设备形式选择(包括混凝剂种类、投药方法及消毒方法选择)第三章混凝沉淀第一节药剂投配设备第二节混合设备第三节反应设备第四节沉淀澄清设备第四章过滤第一节滤池的选型第二节滤池的设计计算第五章消毒第一节加药量的确定、设备的选择第二节加药间的布置第六章清水池及泵房第一节清水池第二节泵房第七章总图布置第一节高程布置第二节平面布置参考文献三、设计要点及程序参见《结水工程（下）》第二十章。

高层建筑给水排水工程毕业设计指导书一、毕业设计目的毕业设计是在本科生学完教学计划所规定的全部课程后进行的最重要的也是最后一个实践性教学环节。

它可以使学生综合运用和深化所学的理论知识，并且较系统地、完整地将所学的专业知识应用于实际、培养学生独立分析与解决实际问题的能力。

使其受到工程师的基本训练。

它还能使学生，初步掌握专业工程设计的内容、基本要求、计算方法、设计步骤、绘图能力与某些技巧，为毕业后的专业工作奠定必要的基础。

毕业设计又是以前各教学环节的继续、深化、总结与检验提高的过程，其效果将直接影响毕业生的质量。

二、毕业设计范围高层建筑给水排水工程毕业设计范围包括：建筑内部给水、排水、热水、消防，建筑外部给水、排水、消防及水处理设备的方案选择、技术经济分析、工艺设计计算、施工图设计、工程概算等，还包括自选或指定专题设计内容。

三、毕业设计步骤及各项内容具体要求首先要熟悉原始资料，阅读有关规范、规定、参考书籍及资料。

然后按如下大致步骤进行。

（一）方案选择及确定1、建筑内部的给水、热水、消防系统的给水方式，均应提出两个方案。

尽可能的参考近年建设及运行经验，进行技术经济比较后，选择较优的系统方案。

并应充分考虑利用城市提供的供水压力，建筑供水分区数、位置，加压方式等需做仔细分析。

热水系统的给水方式包括合理的选择并确定热媒种类，加热方式，热水循环范围、循环方式、管路布置型式等。

消防系统，应选正确选定水枪、水龙带规格，如设置小喷枪。

需同时选定规格。

同时，按自动喷水灭火的场所不同选出喷头规格，然后进行消火栓及喷头的布置。

消防系统分区及给水方式，在技术经济方面影响很大，需做认真分析讲座。

结合国情，力求先进。

建筑内部的排水体制，应结合建筑性质，特点选择，污废水的处理程度应符合国家有关规范规定，确定雨水排除方式。

2、设备及管线布置、绘制系统图按照已确定的方案及管线布置原则给水热水、消防、排水需同时进行，并做好各专业间的协调。

华东交通大学土木建筑学院毕业设计指导书专业：给水排水工程班级：给排水11-1,2,3指导教师：王秋华市政工程研究所2015年1月给水排水工程专业11级毕业设计指导书一、毕业设计的目的和要求毕业设计是环境工程专业教学中一个十分重要的实践环节。

毕业设计的目的是为了培养提高学生综合运用在校所学的基础理论、基础知识和基础技能解决工程实际问题的能力，以达到总结、巩固扩大和深化所学的知识；培养和调动学生学习的主动性和积极性；激发学生创新精神；使学生进一步了解我国基本建设方面的政策，提高学生对国家建设的责任感。

通过毕业设计的综合训练，培养提高学生调查研究、查阅文献、收集运用知识的能力；综合分析、制定设计方案的能力；并进一步培养提高学生的计算、绘图、运用工具书和编写说明书的技能，以及运用计算机计算、绘图和进行外语翻译的能力。

二、设计步骤和设计方法（一）收集、熟悉设计资料：在进行设计之前，应对设计任务书提供的有关内容与资料进行分析、研究。

深入领会任务书的内容和要求；了解单项构筑物的平面位置、用途、高度，熟悉工业废水和城市污水的工艺流程、平面布置；了解污水厂给水、排水管道的布置，城市供水状况，给水管径、埋深、水压、水量，排水管径、排水方向，管材，城市污水处置等。

应设法收集补充有关的基础资料，如给水排水设计规范、手册、标准图集；有关工业废水和城市废水工艺设计、平面布置设计等方面的专业书籍和中英文参考文献。

应到工程现场，向有经验的工程技术人员学习，并结合工程图纸，了解给水排水工程设计、施工方面的实际的、便利的做法，了解当前给水排水工程设计、施工方面的新方法、新经验。

（二）确定设计方案选择设计方案应从以下几个方面进行经济技术比较：废水（污泥）处理工艺的安全可靠性、经济实用性（包括造价、施工和运行费用等方面）、施工和运行维护管理的可行性及简便性。

在选择设计方案时，应符合我国现行的设计规范的有关要求，还应尽可能考虑美观、保护环境、节水节能等方面，注意尽可能采用新方法、新技术、新材料、新设备。

给排水专业设计指导书(一) 说明1. 本设计要求适用于住宅项目，按照给水系统、排水系统、消防系统、设备要求等方面制定。

2. 本设计要求中安装高度均指到建筑完成面的距离。

3. 除特别注明外，标高以m计，其余均以mm计。

(二) 给水系统1 管材选型1.1 室外部分（1）市政给水管DN≥100采用水泥砂浆衬里球墨铸铁管，DN＜100采用衬塑钢管。

（2）加压给水管埋地部分采用衬塑钢管，DN≤100 丝扣连接，DN＞100 沟槽式卡箍连接，应视具体情况考虑防腐。

1.2 室内部分户内水表前采用衬塑钢管，表后冷水采用冷水PP-R 管，热水采用专用热水PP-R管，管材必须经过8760h 热稳定性试验。

1.3 水池、水泵房管材水泵吸水管（自与吸水总管连接处或水泵吸水管的阀门至伸入水池部分）、水池补水管（伸入水池部分）、水池溢流排水管及放空排污管采用薄壁不锈钢管，其他采用衬塑钢管或厂家配套的不锈钢管。

1.4 绿化、喷灌管材采用PVC－U给水管，管道阀门DN≤50采用铸铁截止阀,DN>50采用铸铁闸阀。

1.5 水景管材水泵出水管、埋地部分及水池补水管均采用PVC－U给水管。

2 技术要求2.1住宅高层的供水尽选用无负压供水系统，高层公建办公楼的供水尽可能选用变频供水系统2.2 室内管道布置原则（1）给水管道大于DN25（外径dn32）时，应考虑表后设置多条给水管（总流量与表前总管流量相当）入户。

（2）当给水管道布置在找平层内时，客（餐）厅冷（热）水管距墙边100mm布置，冷热水管中心间距100mm；卫生间内管道上明装布置，管道不应布置在卧室内。

2.3 水表、洗衣机、热水器的设置要求2.3.1 水表及水表井：住宅在每层楼梯间或前室设独立水表井间，给水立管及水表均布置在水表井内，自首层起每五层在水表井内设DN15 清洁水龙头一个，每层水表井均设置排水地漏。

水表井尺寸按最小要求设置。

2.3.2 洗衣机：生活阳台及景观阳台均设置洗衣机龙头（其中北方严寒及寒冷地区景观阳台除外），洗衣机龙头安装高度为1.20m。

摘要本设计为*************的给水排水工程设计。

本商住楼位于成都地区，设有地下室，地上有26层，屋顶高度0米，建筑面积约为29963平方米。

地下室有泵房，泵房内设有生活水池。

地上1至4层为商场，地上5、6层有商场和住宅，7至26层为住宅。

公共建筑用水由市政管网直接供给，5至26层住宅用水采用变频调速供水方式。

本建筑采用污废水分流制排水系统。

雨水采用普通外排式。

消防系统包括了消火栓系统、自动喷淋系统及手提式干粉灭火器消防系统。

关键词：给水排水设计；高层建筑；变频调速系统；消防系统AbstractThe design is Water Supply and Drainage Engineering for the ***** The commercial and residential building is located in Chengdu, includes the basement, and 26 stories above the level. This building is 0 meters high, and the total area is about 29963m2. The basement have pumping station and life pools. Areas from 1st floor to 4th floor is shopping, areas from 5th floor to 6th floor have shopping and residential, and areas from 7th to 26th floor is residential. Public buliding is supplied water by the municipal supply network and the others are supplied water by the variable velocity variable frequency system. The triage system is adopted in the drainage system, and the external drainage system is adopted for the storm system. The fire protection system is composed of fire hydrant system, close-type sprinkler system and extinguisher as well.Key words:water supply and drainage design; high-rise building; frequency system; fire protection system1前言建筑给水排水工程是民用建筑的重要组成部分，也是城市建设中重要的基础建设项目。

给排水设计一、总则1）凡承接xx投资集团项目设计任务的相关设计单位，其给排水专业设计人员除应遵循相关设计规范和要求外，还应遵循本设计指导书的要求。

2）本指导书和增补内容与当地标准或习惯做法相冲突时，设计人员应及时以书面的形式向xx集团规划设计部反馈意见。

3)设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高设计质量。

二、设计说明1）主要技术指标：1、生活给水系统（根据设计给水系统包含但不限于以下内容）：a）本工程最高日生活用水量为，最大小时用水量为m3 /h，设计秒流量L/s本工程需增压最高日生活日用水量为m3/d，最大小时用水量为m3 /h，设计秒流量为L /s。

b）本工程从市政给水管网引入路DN 给水管，市政给水供水压力为Mpa。

2、污、废水系统：本系统污、废水分流，经室外化粪池处理后排入市政污水管网，最高日排水量约为m 3/d。

3、消防系统a）消火栓系统:：本工程消火栓系统设计用水量：室内消火栓L/s，室外消火栓L/s，火灾延续时间为hb）自动喷洒灭火系统：本工程自喷系统设计用水量L/s，火灾延续时间为hc)在设消防储水池，容积为m3。

在设有m3的消防水箱2）应对生活给水（室内、外）、热水、消火栓、喷淋、空调冷凝水、污水（室内、外）、雨水（室内、外）、潜水泵排水等管道的管材及连接方式进行描述。

三、室内给水1）充分考虑利用市政水压，给水系统分区应经济合理，据小区的规模、建筑高度和建筑物的分布等因素，并统筹综合考虑节能、管道布置，经技术经济比较后确定加压站的位置、数量、规模和水压。

对于供水方式和供水分区的选择，设计院应提供2～3个供水方案与甲方协商，以确定最终给水方式和分区。

2）室内生活给水系统的设计原则：高层住宅(如有管道井)每隔五层设置清洁用给水表和龙头（供应本层和上下各两层）。

3）户内给水管道的敷设应注意以下内容：1、水平敷设的给水管应敷设在建筑垫层内，给水管不宜敷设在卧室内。

2、室内冷热水管沿墙埋设时，其分别距离建筑完成面200和400毫米。

给排水毕业设计说明书为了保障现代城市建设的顺利进行，给排水工程在城市建设中担负着至关重要的角色，作为建设中不可或缺的一部分，在绿化、环境保护等方面起到了重要的作用。

本毕业设计通过对给排水系统的分析，旨在设计一套完整的给排水系统来保障现代城市的正常运营。

1.研究背景城市日益扩张，日益增长的人口和经济负担对城市基础设施提供了越来越大的挑战，尤其是给排水系统的构建，更需要不断进行完善和提高。

随着用水量的增加，污水排放量的上升，城市排水管道日益臃肿，治理难度也随之加大。

而城市水环境问题成为影响城市生态环境和经济科技发展的重要因素，因此，制定相应的给排水系统是解决城市日益摆脱污染困扰的首要任务。

2.系统设计2.1. 分析城市规划在设计系统前需要对城市规划进行全面的分析，并根据城市规划中给排水系统的需求，明确设计指标，如流量、水质、持续时间等，以此为基础建立相应的系统设计方案。

2.2. 分析供水系统给排水系统的水源一般来自于城市供水系统，因此供水系统的分析获取水源信息是十分必要的。

水源的水质和水量都是影响整个给排水系统关键点，因此需要将水源的水质鉴别、水伤计算等分析在设计过程中考虑。

2.3. 分析污水系统在设计过程中，需在分析排水量和排水管道的条件下，分析污水的性质和质量，另外，还需要对污水的初步处理进行分析，以确保污水排放合乎国家标准。

2.4. 系统设计方案根据城市规划中得到的设计指标，在分析供、污水系统的基础上，确定系统设计方案，确保方案的稳定性、可靠性和经济性，使设计方案具有可操作性。

3.方案实施3.1. 设计阶段根据上述设计方案，对流量计算、污水处理等进行详细的设计，确保设计方案的可行性和科学性，并编写设计说明书。

3.2. 设备采购阶段在设备采购阶段，需要根据设计说明书中的要求，选择合适的设备，并与设备厂家进行联络洽谈，保证所选设备的质量和价格，同时确保设备能够与原设计方案完美结合，提高给排水系统的安全和效率。
