十一、编程菜单结构示意图
(电压倍率范围: 0001-9999)
(电流倍率范围:0001-9999)
(数码管亮度:0001-0007)
（显示方式）
通讯地址 0001-0247
（调整波特率）
（变送输出项设定）
(显示电 压) (显示电 流) (显示频 率) (显示有 功 功率) (显示无 功 功率) (显示功 率 因数) (显示直 流 信号) (所有电 参 数轮 换显 示) (显示正 有 功电 能) (显示负 有 功电 能) (显示正 无 功电 能) (显示负 无 功电 能)
菜单, 按 ← 进入此菜单, 按
调整数字大小, 让CT显示0020。按 ← 保存
退回上级菜单。按 MENU 返回到第一级，直到出现SAVE,按 ← 保存退出到显示
菜单 , 若不保存,按 MENU 直接退出到显示窗口。
九-2、操作说明
仪表共设三个按键，分别为“ ”“ ”“ SET ”
键: 左移键, 对菜单进行左移动选择, 或是从大到小改变数字9999-0000。
第一路报警上限 范 围：0% - 1200% 第二路报警下限 范 围：0% - 1200%
(直 流 信 号 变 比 设 定) (电 能 清 零)
-9-
第
一
路
报
第
警
一
上
路
限
报
输
警
出
上
项
限
设
输
定
出
项
设
定
第
一
路
报
第
警
一
下
路
限
报
输
警
出
下
项
限
RT系列数显表

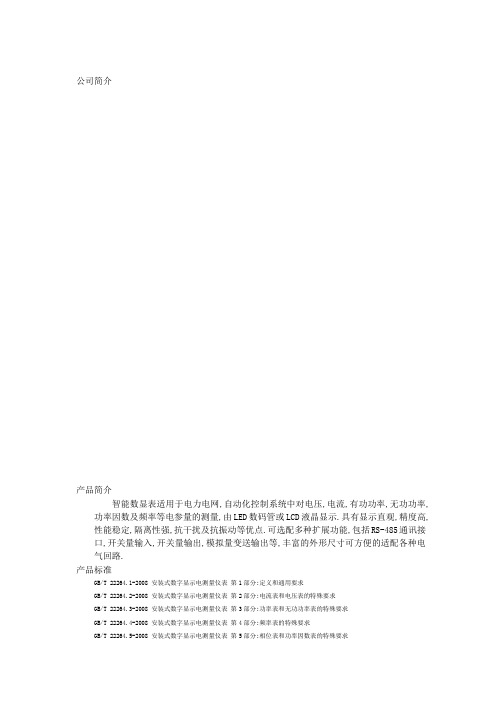

公司简介产品简介智能数显表适用于电力电网,自动化控制系统中对电压,电流,有功功率,无功功率,功率因数及频率等电参量的测量,由LED数码管或LCD液晶显示.具有显示直观,精度高,性能稳定,隔离性强,抗干扰及抗振动等优点.可选配多种扩展功能,包括RS-485通讯接口,开关量输入,开关量输出,模拟量变送输出等,丰富的外形尺寸可方便的适配各种电气回路.产品标准GB/T 22264.1-2008 安装式数字显示电测量仪表第1部分:定义和通用要求GB/T 22264.2-2008 安装式数字显示电测量仪表第2部分:电流表和电压表的特殊要求GB/T 22264.3-2008 安装式数字显示电测量仪表第3部分:功率表和无功功率表的特殊要求GB/T 22264.4-2008 安装式数字显示电测量仪表第4部分:频率表的特殊要求GB/T 22264.5-2008 安装式数字显示电测量仪表第5部分:相位表和功率因数表的特殊要求GB/T 22264.8-2009 安装式数字显示电测量仪表第8部分:推荐的试验方法型号命名RTRT单相电流/电压表性能特点高精度测量单相交流电流,单相交流电压高亮度LED数码管显示或LCD液晶屏显示.电流,电压变比可设置.支持RS-485通讯,Modbus-RTU标准通讯协议.(选配功能)支持开关量输入,开关量输出,模拟量变送输出.(选配功能)辅助电源工作范围宽多种外形尺寸可选,以满足不同柜体电气回路的要求.技术指标测量精度电流:0.5S 电压:0.5S信号输入接线方式: 单相额定电流: AC 1A,AC 5A额定电压:AC 57.7V, AC 100V, AC 220V, AC 380V过负载能力:1.2倍(持续),10倍/5秒(瞬时)功耗: <0.4VA阻抗: <20mΩ频率: 交流:45~65Hz辅助电源工作电压范围:AC/DC 85V~265V,AC220V,AC380V,AC100V功耗:<4VA功能模块通讯接口: 1路RS-485通讯,Modbus-RTU协议,波特率:2400~9600bps,默认2400bps开关量输入:支持2路干结点输入开关量输出:支持2路继电器输出, 继电器容量AC250V/5A DC 30V/5A变送输出:支持1路模拟量输出0/4~20mA或0~5/10V环境:工作温度:-10℃~+55℃存储温度:-25℃~+70℃相对湿度:≦93%,无腐蚀性气体场所海拔:≦2500m安全绝缘电阻:>100MΩ交流耐压:AC 2000V电磁兼容性能静电放电:4级电快速瞬变脉冲群:4级 浪涌:4级 外形尺寸面框尺寸(mm):96×96;72×72;48×48;(其他尺寸可定制) 开孔尺寸(mm):92×92;68×68;45×45;选型表外形尺寸图端子排列如与仪表壳体接线图不一致,请以仪表壳体为准常见接法订货示例订货时,请写明所需的产品型号,信号输入及选配功能等相关内容例:型号:RT-VSD-48 电源:220V/50Hz 信号输入:AC 380V开关量输入:2路开关量输出:2路通讯:1路RS485 变送输出:1路0~10VRT三相电流/电压表性能特点:高精度测量三相电流,三相交流电压高亮度LED数码管显示或LCD液晶屏显示.电流,电压变比可设置.支持RS-485通讯,Modbus-RTU标准通讯协议.(选配功能) 支持开关量输入,开关量输出,模拟量变送输出.(选配功能) 宽工作电源范围多种外形尺寸可选,以满足不同柜体电气回路的要求.技术指标测量精度电流:0.5S 电压:0.5S信号输入接线方式: 三相四线三相三线额定电流: AC 1A,AC 5A额定电压: AC 57.7V, AC 100V, AC 220V, AC 380V过负载能力:1.2倍(持续),10倍/5秒(瞬时)功耗: <0.4VA阻抗: <20mΩ频率: 交流:45~65Hz辅助电源工作电压范围:AC/DC 85V~265V,AC220V,AC380V,AC100V功耗:<4VA功能模块通讯接口: 1路RS-485通讯,Modbus-RTU协议,波特率:2400~9600bps,默认2400bps开关量输入:支持多路干结点输入开关量输出:支持多路继电器输出, 继电器容量AC250V/5A DC 30V/5A变送输出:支持多路模拟量输出0/4~20mA或0~5/10V环境:工作温度:-10℃~+55℃存储温度:-25℃~+70℃相对湿度:≦93%,无腐蚀性气体场所海拔:≦2500m安全绝缘电阻:>100MΩ交流耐压:AC 2000V电磁兼容性能静电放电:4级电快速瞬变脉冲群:4级浪涌:4级外形尺寸面框尺寸(mm):96×96;72×72;48×48;(其他尺寸可定制)开孔尺寸(mm):92×92;68×68;45×45;三相电流电压表选型外形尺寸图端子排列如与仪表壳体接线图不一致,请以仪表壳体为准三相交流电压采样 三相交流电流采样常见接法订货示例订货时,请写明所需的产品型号,信号输入及选配功能等相关内容例:型号:RT-ASS-96 电源:220V/50Hz; 信号输入:三相三线 AC 100A:5A开关量输入:3路开关量输出:3路通讯:1路RS485 变送输出:3路4~20mART多功能电力仪表性能特点:高精度测量三相电流,三相交流电压,有功功率,无功功率,视在功率,功率因数,频率等电参量正方向有功/无功电能计量测量三相电压,三相电流的总谐波畸变率,31次以内奇次谐波分量.(选配功能)高亮度LED数码管显示或LCD液晶屏显示.电流,电压变比可设置.支持RS-485通讯,Modbus-RTU标准通讯协议.(选配功能)支持开关量输入,开关量输出,模拟量变送输出.电能脉冲输出(选配功能)宽范围交直流电源多种外形尺寸可选,以满足不同柜体电气回路的要求.技术指标测量精度电流:0.5级电压:0.5级有功功率:0.5级无功功率:0.5级功率因数:0.5级频率:±0.02Hz有功电能:0.5级或0.2级无功电能:1级或2级信号输入接线方式: 三相四线三相三线额定电流: AC 1A,AC 5A额定电压: AC 57.7V, AC 100V, AC 220V, AC 380V过负载能力:电流: 1.2倍(持续), 10倍/5秒(瞬时)电压: 1.2倍(持续), 2倍/1秒(瞬时)功耗: <0.4VA阻抗: <20mΩ频率: 交流:45~65Hz辅助电源工作电压范围:AC/DC 85V~265V功耗:<4VA功能模块通讯接口: RS-485通讯,Modbus-RTU协议,波特率:2400~9600bps,默认2400bps开关量输入:支持多路干结点输入开关量输出:支持多路继电器输出, 继电器容量AC250V/5A DC 30V/5A变送输出:支持多路模拟量输出0/4~20mA或0~5/10V电能脉冲输出:支持2路电能脉冲输出.常数:8000imp/KWh(Kvarh) 环境:工作温度:-10℃~+55℃存储温度:-25℃~+70℃相对湿度:≦93%,无腐蚀性气体场所海拔:≦2500m安全绝缘电阻:>100MΩ交流耐压:AC 2000V电磁兼容性能静电放电:4级电快速瞬变脉冲群:4级浪涌:4级外形尺寸面框尺寸(mm):96×96;72×72;(其他尺寸可定制)开孔尺寸(mm):92×92;68×68;选型表外形尺寸图端子排列如与仪表壳体接线图不一致,请以仪表壳体为准(全电量测量+开关量输入+开关量输出+模拟量变送输出+电能脉冲输出) 常见接法订货示例订货时,请写明所需的产品型号,信号输入及选配功能等相关内容例:型号:RT-QSS-96 电源:220V/50Hz; 信号输入:三相四线,AC 3×220V/380V,AC 100A:5A开关量输入:4路开关量输出:4路通讯:2路RS485 变送输出:3路0~10V。
单相智能仪表说明书 (1)
4 位高亮红色 LED 显示；可选一路或二路继电器报警输出，实现上下限报警功能；可选 RS-485 数字通讯接口，采用国际标准 MODBUS-RTU 通讯协议，可与各种 PLC、HMI、组态软件实现组网； 可选模拟量(DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V 等)变送输出。
二、技术参数
参数 量程 过载
电压 功耗
信 阻抗
号 量程
输 过载
入 电流 功耗 阻抗
频率
辅助电源
继电器输出 模拟量变送输出
RS485 通讯
精度等级 显示方式
环境
安全
性能
AC100V、AC220V、400V、AC600V 等,再大请配电压互感器 PT 持续过载 1.2 倍，瞬时过载 2 倍/1S ＜1VA ＞380KΩ
3、RS485 通讯
3.1 通信协议 (1) 接线端子 5 接 B-,6 号端子接 A+ (2) RS485 通讯接口，国际标准 Modbus-RTU 协议，异步半双工模式。 (3) 通讯波特率 2400、4800、9600bps 可设置，出厂默认值为 9600 bps。 (4) 数据格式：N81 无校验位、8 个数据位、1 个停止位； O81 奇校验、8 个数据位、1 个停止位； E81 偶校验、8 个数据位、1 个停止位； N82 无校验位、8 个数据位、2 个停止位。
0.2 级 数码显示：4 位高亮度 LED 数码管 0-9999 工作温度：-10-55℃；储存温度：-20-75℃ 绝缘:信号、电源、输出端子对壳电阻＞5MΩ 耐压:信号输入、电源、输出间＞AC2KV
三、仪表外形尺寸及开孔尺寸
外型代号 5 1 D A 3 9 2
外型尺寸(mm) 96×48 160×80 48×48 72×72 80×80 96×96 120×120
二、技术参数
参数 量程 过载
电压 功耗
信 阻抗
号 量程
输 过载
入 电流 功耗 阻抗
频率
辅助电源
继电器输出 模拟量变送输出
RS485 通讯
精度等级 显示方式
环境
安全
性能
AC100V、AC220V、400V、AC600V 等,再大请配电压互感器 PT 持续过载 1.2 倍，瞬时过载 2 倍/1S ＜1VA ＞380KΩ
3、RS485 通讯
3.1 通信协议 (1) 接线端子 5 接 B-,6 号端子接 A+ (2) RS485 通讯接口，国际标准 Modbus-RTU 协议，异步半双工模式。 (3) 通讯波特率 2400、4800、9600bps 可设置，出厂默认值为 9600 bps。 (4) 数据格式：N81 无校验位、8 个数据位、1 个停止位； O81 奇校验、8 个数据位、1 个停止位； E81 偶校验、8 个数据位、1 个停止位； N82 无校验位、8 个数据位、2 个停止位。
0.2 级 数码显示：4 位高亮度 LED 数码管 0-9999 工作温度：-10-55℃；储存温度：-20-75℃ 绝缘:信号、电源、输出端子对壳电阻＞5MΩ 耐压:信号输入、电源、输出间＞AC2KV
三、仪表外形尺寸及开孔尺寸
外型代号 5 1 D A 3 9 2
外型尺寸(mm) 96×48 160×80 48×48 72×72 80×80 96×96 120×120
AOB19系列数显电压、电流表使用说明书
一、概述AOB19系列数显电压、电流表使用说明书三、技术参数二、型号定义AOB19-□□□□□1.1用途AOB194U 、AOB195U 、AOB194I 、AOB195I 系列数显仪表为新一代可编程智能电压、电流表，主要用于对电气线路中的交流或直流电压、电流进行实时测量与指示，并通过RS485接口或模拟量变送输出接口对被测电量数据进行远传。
1.2功能特点●采用模块化设计方式，全SMT 生产工艺●电压、电流测量显示范围(或互感器倍率)可自由设置●一路模拟量变送输出功能（可选），输出可任意编程设置为0～10mA 、0～20mA 、4～20mA●一路上下限报警输出或两路开关量遥控输出功能（可选），报警动作延迟时间可在0~60s 范围内任意设置●RS485通讯输出功能（可选），采用标准MODBUS-RTU 通讯规约●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能●两路或四路开关量输入状态检测功能（可选）,配合RS485通讯实现开关状态的"遥信"与"遥测"●最大最小值查看功能:KR2;KR4K ：继电器触点输出 B ：模拟量变送输出RS4RS RS N ：继电器触点输出+模拟量变送输出+RS485通讯接口仪表外形选择：4：单相交流信号输入5：直流信号输入安装式数字电表系列产品代号开关量输入无：无开关量输入检测功能；：两路开关量输入：四路开关量输入显示方式选择：1:数码管显示输出方式选择：X ：显示仪表，无输出功能T:85通讯接口 S ：继电器触点输出+485通讯接口 D ：模拟量变送输出+485通讯接口1：16槽形、2：42方形、3：6方形、4：46槽形、5：96×48槽形、 7：72×72方形、8：48×48方形、9：96×96方形仪表类型选择：I 表示电流表U 表示电压表信号接入方式选择：3.1交流电压表测量范围：AC 0～660V(直接测量)～（外附电压互感器，量程可测量3.2直流电压表测量范围：DC 0～660V (直接测量)3.3交流电流表测量范围：AC 0～6A(直接测量)～电流可测量3.4直流电流表测量范围：DC 0～±6A (直接测量)DC -1999～+9999A （外附*/75mV 分流器、量程可测量设定）3.5%FS 6采样速率：3.73.810.10.010.00193.10AC/85264V 50/60Hz 3.1133.12HHHH L LLL 3.13AC250V/223.14DC010mA 020mA 420mA 0.5%FS,3.155003.167环境：温度～℃，湿度≤85%RH 的无腐蚀性场合AC 09999kV */100V 在范围内任意编程设定）AC 09999A （外附*/5A 互感器，量程在范围内任意编程设定）在范围内任意编程准确度：±0.5±1个字3.约3次/s测量显示方式：平均值测量，四位LED 数码管有效值显示显示分辨力：可自由设置为、、、3.输入回路功耗：电流＜0.5VA 、电压＜1VA 辅助电源：DC ～辅助电源功耗：VA溢出指示：显示字符“”报警输出：上下限报警同一继电器输出，触点容量A 、DC30V/A变送输出：可自由设置为～、～或～，准确度±与信号输入及辅助电源端口之间电气隔离变送输出负载电阻：≤Ω通讯接口：RS485串行通讯，采用MODBUS_RTU 通讯规约3.1工作-1050＜或“”-16槽形42方形6方形46槽形96×48槽形72×72方形48×48方形96×96方形宽9672801209648160120高96728060484880120宽9268761169245152112高92687656454576112安装开孔尺寸仪表外形高9167751159044150110深91677555444475110宽80808080100100壳体尺寸面框尺寸10080四、安装与接线4.1外形与安装开孔尺寸单位：mm4.2安装方法根据仪表外形尺寸在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。
数字表显示电压电流表电路
数字电压表电路ICL7107ICL7107 安装电压表头时的一些要点：按照测量＝±199.9mV 来说明。
1.辨认引脚：芯片的第一脚，是正放芯片，面对型号字符，然后，在芯片的左下方为第一脚。
也可以把芯片的缺口朝左放置，左下角也就是第一脚了。
许多厂家会在第一脚旁边打上一个小圆点作为标记。
知道了第一脚之后，按照反时针方向去走，依次是第 2 至第 40 引脚。
（1 脚与 40 脚遥遥相对）。
2.牢记关键点的电压：芯片第一脚是供电，正确电压是 DC5V 。
第 36 脚是基准电压，正确数值是 100mV，第 26 引脚是负电源引脚，正确电压数值是负的，在 －3V 至 －5V 都认为正常，但是不能是正电压，也不能是零电压。
芯片第 31 引脚是信号输入引脚，可以输入 ±199.9mV 的电压。
在一开始，可以把它接地，造成“0”信号输入，以方便测试。
3.注意芯片 27,28,29 引脚的元件数值，它们是 0.22uF,47K,0.47uF 阻容网络，这三个元件属于芯片工作的积分网络，不能使用磁片电容。
芯片的 33 和 34 脚接的 104 电容也不能使用磁片电容。
4.注意接地引脚：芯片的电源地是 21 脚，模拟地是 32 脚，信号地是 30 脚，基准地是 35 脚，通常使用情况下，这 4 个引脚都接地，在一些有特殊要求的应用中（例如测量电阻或者比例测量），30 脚或 35 脚就可能不接地而是按照需要接到其他电压上。
－－ 本文不讨论特殊要求应用。
5.负电压产生电路：负电压电源可以从电路外部直接使用 7905 等芯片来提供，但是这要求供电需要正负电源，通常采用简单方法，利用一个 +5V 供电就可以解决问题。
比较常用的方法是利用 ICL7660 或者 NE555 等电路来得到，这样需要增加硬件成本。
我们常用一只 NPN 三极管，两只电阻，一个电感来进行信号放大，把芯片 38 脚的振荡信号串接一个 20K －56K 的电阻连接到三极管“B”极，在三极管“C”极串接一个电阻（为了保护）和一个电感（提高交流放大倍数），在正常工作时，三极管的“C”极电压为 2.4V － 2.8V 为最好。
虹润数显电压电流表说明书
虹润数显电压电流表NHR-3200系列一、产品介绍虹润数显电压电流表NHR-3200系列可外接电压、电流互感器的标准信号或直接接入电流5A、电压500V的交流信号，输出功能可选模拟量输出、通讯输出功能，配备RS232/485通讯接口，支持标准MODBUS RTU通讯协议，可组网实现数据的集中管理；可带欠压和过载事件报警功能。
本产品采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。
可靠的端子输入，接线端子采用国外进口插拔式端子，具备高耐压和过流等级的特点。
专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。
科学的自诊断功能，可通过显示代码表明产品的故障。
适用于成套智能高、低压配电柜、智能箱变、小家电性能检测系统的数据采集。
二、技术参数三、安全注意事项3.1、本节主要涉及重要的安全信息，请用户务必在安装使用本仪表之前仔细阅读并理解本节内容。
警告★仅允许具有合格资质的工作人员从事本产品的安装，且必须按照规定的安装程序来执行。
★请在从事电器安装调试工作时配备检验合格的个人安全防护装备。
★不允许单独操作。
★请在进行安装操作之前关闭所有电源。
★请在检查、测试、维护本仪表之前断掉所有电源。
请关注电源系统的设计细节，包括可能有的后备电源。
★请注意不要将工作区域内的工具或者其它物体遗留在本仪表内。
★成功地安装本仪表依靠于正确的安装、操作和使用规范。
忽视基本的安装要求可能会导致人身伤害以及电子仪表或其它财产的损害。
★请在使用高阻表测试已经安装好的仪表之前，断开所有的与之相连的输入和输出连线。
★请注意高压测试有可能会导致仪表内的元件损坏。
3.2、安装使用流程1)、请参照装箱清单检查确认由到的仪表是否完整。
如有存在遗漏请及时通知供货商或本公司。
2)、使用前请确认被测试参数的范围满足仪表的测试参数的量程范围，严禁进行超出量程的参数测试。
3)、使用前请确认能够提供满足仪表工作要求的工作电源。
LGT2000智能数显表说明书1
重庆莱格特电气有限公司智能型数显表使用说明书本文档包括普通型和智能型两大类数显表，如不够详尽，敬请垂询。
一、概述LGT数显表系列包括普通型和智能型两大类，普通数显表主要以测量显示单相或三相电压、电流、频率、功率、功率因数等常用电力参数为主，也可以作直流电压电流信号测量用；智能型则是在普通型基础上增加RS-485接口及模拟量变送输出功能。
LGT系列数显表作为数显电测仪表的新一代产品，具有以下的特点：1）、显示倍率通过面板上按钮操作，随时可以任意设置，使用非常方便灵活；2）、适用范围广、组合功能强，可以测量常用参数的任意组合；3）、采用16位高精度AD进行数字采样；真有效值测量电压电流，精度等级高； 二、通用指标测量参数指标精度等级 0.2级、0.5级；频率±0.2Hz显示四位一体LED 显示；显示数据更新时间：约1 秒输入标称输入电流AC:1A、5A；DC4-20mA；或根据客户要求定制；电压AC:100V、220V、380V、660V；DC75mV过量程持续：1.2 倍，瞬时：电流10 倍/5秒，电压2 倍/10 秒频率40Hz~65Hz电源辅助电源 AC（DC）85~265V功耗<3VA隔离耐压电源与输入为AC2kV/1min 绝缘电阻≥100MΩ环境温度工作：－15～+60℃ 存储 －30～+70℃湿度≤93%RH，不结露，无腐蚀性气体场所海拔≤2000m三、产品规格外形型号面框尺寸屏装配合尺寸开孔尺寸安装总长备注72型 72×72 66×66 67×67 71 80型 83×83 75×75 76×76 71 96型 96×96 90×90 91×91 71 42型 120×120 110×110 111×111 71四、外形尺寸及接线方式1 外形尺寸72型80型96型42型2 接线方式（1）电流表（2）电压表（3）功率表（4）开关量注：1、标有“*”的为电流进线端；2、频率表接线请参考单相电压表；2、组合表接线图参考功率表。
MUM401系列多功能数显表使用说明书(1)
校验码：
校验码可用于主机或从机判断接受信息是否出错。有时由于电子噪音或其它一些干扰，信息在传输过程中会发生 细微的变化，这时自己根据信息计算所得的检验码与信息中包含的校验码就会不一致，从而判断接受信息出错。校验 码保证了主机或从机对在传送中出错的信息不起作用，增加了系统的安全和效率。校验码采用 CRC-16 校验方法。 计算 CRC 码的步骤为： (1).预置 16 位寄存器为 FFFFH。称此寄存器为 CRC 寄存器； (2).把第一个 8 位数据与 CRC 寄存器的低位相异或，把结果放于 CRC 寄存器； (3).把寄存器的内容右移一位(朝低位)，用 0 填补最高位，检查最低位； (4).如果最低位为 0：重复第 3 步(再次移位)如果最低位为 1：CRC 寄存器与多项式 A001（1010 0000 0000 0001）进行 异或； (5).重复步骤 3 和 4，直到右移 8 次，这样整个 8 位数据全部进行了处理； (6).重复步骤 2 到步骤 5，进行下一个 8 位数据的处理； (7).最后得到的 CRC 寄存器即为 CRC 码。(CRC 码 = CRC_L + CRC_H)
SEt NET n.3.3 n.3.4 n.1.2 Ct Pt CLIE CLR YES NO dISP
设置 接线方式 三相三线 三相四线 单相网络
CT 变比（1∽2000） PT 变比（1∽5000）
电能清零允许 电能清零 允许清零或执行清零 禁止清零或不清零 显示
dAtA n.8.1 E.8.1 o.8.1 Out1/2/3 Inpt Otyp 1-5 0-5 3-5 EP -EP
5
功能码 06 设置单个寄存器
MUM401 系列多功能数显表使用说明书
主机发送 从机地址 功能码 起始地址
校验码可用于主机或从机判断接受信息是否出错。有时由于电子噪音或其它一些干扰，信息在传输过程中会发生 细微的变化，这时自己根据信息计算所得的检验码与信息中包含的校验码就会不一致，从而判断接受信息出错。校验 码保证了主机或从机对在传送中出错的信息不起作用，增加了系统的安全和效率。校验码采用 CRC-16 校验方法。 计算 CRC 码的步骤为： (1).预置 16 位寄存器为 FFFFH。称此寄存器为 CRC 寄存器； (2).把第一个 8 位数据与 CRC 寄存器的低位相异或，把结果放于 CRC 寄存器； (3).把寄存器的内容右移一位(朝低位)，用 0 填补最高位，检查最低位； (4).如果最低位为 0：重复第 3 步(再次移位)如果最低位为 1：CRC 寄存器与多项式 A001（1010 0000 0000 0001）进行 异或； (5).重复步骤 3 和 4，直到右移 8 次，这样整个 8 位数据全部进行了处理； (6).重复步骤 2 到步骤 5，进行下一个 8 位数据的处理； (7).最后得到的 CRC 寄存器即为 CRC 码。(CRC 码 = CRC_L + CRC_H)
SEt NET n.3.3 n.3.4 n.1.2 Ct Pt CLIE CLR YES NO dISP
设置 接线方式 三相三线 三相四线 单相网络
CT 变比（1∽2000） PT 变比（1∽5000）
电能清零允许 电能清零 允许清零或执行清零 禁止清零或不清零 显示
dAtA n.8.1 E.8.1 o.8.1 Out1/2/3 Inpt Otyp 1-5 0-5 3-5 EP -EP
5
功能码 06 设置单个寄存器
MUM401 系列多功能数显表使用说明书
主机发送 从机地址 功能码 起始地址
百安产品选型目录(1)

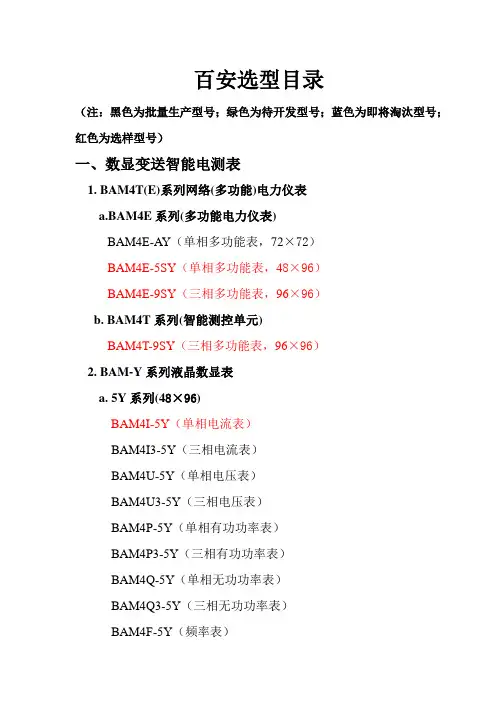

百安选型目录（注：黑色为批量生产型号；绿色为待开发型号；蓝色为即将淘汰型号；红色为选样型号）一、数显变送智能电测表1. BAM4T(E)系列网络(多功能)电力仪表a.BAM4E系列(多功能电力仪表)BAM4E-AY（单相多功能表，72×72）BAM4E-5SY（单相多功能表，48×96）BAM4E-9SY（三相多功能表，96×96）b. BAM4T系列(智能测控单元)BAM4T-9SY（三相多功能表，96×96）2. BAM-Y系列液晶数显表a. 5Y系列(48×96)BAM4I-5Y（单相电流表）BAM4I3-5Y（三相电流表）BAM4U-5Y（单相电压表）BAM4U3-5Y（三相电压表）BAM4P-5Y（单相有功功率表）BAM4P3-5Y（三相有功功率表）BAM4Q-5Y（单相无功功率表）BAM4Q3-5Y（三相无功功率表）BAM4F-5Y（频率表）BAM4H-5Y（功率因数表）b. 9Y系列(96×96)BAM4I-9Y（单相电流表）BAM4I3-9Y（三相电流表）BAM4U-9Y（单相电压表）BAM4U3-9Y（三相电压表）BAM4P-9Y（单相有功功率表）BAM4P3-9Y（三相有功功率表）BAM4Q-9Y（单相无功功率表）BAM4Q3-9Y（三相无功功率表）BAM4F-9Y（频率表）BAM4H-9Y（功率因数表）c. DY系列(48×48)BAM4I-DY（单相电流表）BAM4I3-DY（三相电流表）c. AY系列(72×72)BAM4I3-AY（三相电流表）3. BAM-X系列数显表a. 2X系列(120×120)BAM4I-2X1（单相电流表，单排数码显示）BAM4I3-2X4（三相电流表，三排数码显示）BAM4U-2X1（单相电压表，单排数码显示）BAM4U3-2X4（三相电压表，三排数码显示）BAM4P-2X1（单相有功功率表，单排数码显示）BAM4P3-2X4（三相有功功率表，三排数码显示）BAM4Q-2X1（单相无功功率表，单排数码显示）BAM4Q3-2X4（三相无功功率表，三排数码显示）BAM4F-2X1（频率表，单排数码显示）BAM4H-2X1（功率因数表，单排数码显示）b. 3X系列(80×80)BAM4I-3X1（单相电流表，单排数码显示）BAM4I3-3X4（三相电流表，三排数码显示）BAM4U-3X1（单相电压表，单排数码显示）BAM4U3-3X4（三相电压表，三排数码显示）BAM4P-3X1（单相有功功率表，单排数码显示）BAM4P3-3X4（三相有功功率表，三排数码显示）BAM4Q-3X1（单相无功功率表，单排数码显示）BAM4Q3-3X4（三相无功功率表，三排数码显示）BAM4F-3X1（频率表，单排数码显示）BAM4H-3X1（功率因数表，单排数码显示）c. 5X系列(48×96)BAM4I-5X1（单相电流表，单排数码显示）BAM4U-5X1（单相电压表，单排数码显示）BAM4P-5X1（单相有功功率表，单排数码显示）BAM4Q-5X1（单相无功功率表，单排数码显示）BAM4F-5X1（频率表，单排数码显示）BAM4H-5X1（功率因数表，单排数码显示）d. 9X系列(96×96)BAM4I-9X1（单相电流表，单排数码显示）BAM4I3-9X4（三相电流表，三排数码显示）BAM4U-9X1（单相电压表，单排数码显示）BAM4U3-9X1（三相电压表，三排数码显示）BAM4P-9X1（单相有功功率表，单排数码显示）BAM4P3-9X4（三相有功功率表，三排数码显示）BAM4Q-9X1（单相无功功率表，单排数码显示）BAM4Q3-9X4（三相无功功率表，三排数码显示）BAM4F-9X1（频率表，单排数码显示）BAM4H-9X1（功率因数表，单排数码显示）e. DX系列(48×48)BAM4I-DX1（单相电流表，单排数码显示）BAM4I3-DX1（三相电流表，单排数码显示）BAM4U-DX1（单相电压表，单排数码显示）f. AX系列(72×72)BAM4I-AX1（单相电流表，单排数码显示）BAM4I3-AX4（三相电流表，三排数码显示）BAM4U-AX1（单相电压表，单排数码显示）BAM4U3-AX1（三相电压表，三排数码显示）BAM4P-AX1（单相有功功率表，单排数码显示）BAM4P3-AX4（三相有功功率表，三排数码显示）BAM4Q-AX1（单相无功功率表，单排数码显示）BAM4Q3-AX4（三相无功功率表，三排数码显示）BAM4F-AX1（频率表，单排数码显示）BAM4H-AX1（功率因数表，单排数码显示）二、综合状态指示仪表1. BAZ11A(C)系列开关状态综合指示仪BAZ1110A(单次回路模拟指示)BAZ1110C(单次回路模拟指示)BAZ1120A(模拟指示﹢带电指示)BAZ1120C(模拟指示﹢带电指示)BAZ1130A(模拟指示﹢温湿度控制)BAZ1130C(模拟指示﹢温湿度控制)BAZ1140A(模拟指示﹢温湿度控制﹢带电指示)BAZ1140C(模拟指示﹢温湿度控制﹢带电指示)2. BAZ80系列开关柜智能操控装置BAZ8061(模拟指示+带电指示+二路普通温湿度控制器+液晶显示)BAZ8060(模拟指示+带电指示+一路普通温湿度控制器+液晶显示)BAZ8031(模拟指示+带电指示+二路普通温湿度控制器+数码显示)BAZ8030(模拟指示+带电指示+一路普通温湿度控制器+数码显示)3. BAZ8600系列开关柜智能操控装置BAZ8600SYCDWH-10KV/100*2(电压以及加热器可选)三、BASC系列智能式电力电容器1.普通型智能式电力电容器a.三相共补（电压：450V）BASC-8CS/450-X(X代表电容总容量)b.单相分补（电压：250V）BASC-8CF/250-X(X代表电容总容量)2.抗谐波型智能式电力电容器a.三相共补BASC-8XS/480- X(X代表电容总容量)b.三相分补BASC-8XF/260- X(X代表电容总容量)四、BARE系列无功补偿控制器1.BARE-8CYH系列无功补偿控制器BARE-8CYH混合补偿BARE-8CYZ三相共补2.BARE-8CYH2型无功补偿控制器BARE-8CKH2混合补偿BARE-8CKZ2三相共补五、温湿度控制仪器1.BAT10A系列温湿度控制器a. BAT10A-1S系列(1组传感器)BAT10A-1S/AQ(温湿度双控+升温除湿+无断线报警+A尺寸+嵌入式) BAT10A-1S/AG(温湿度双控+升温除湿+无断线报警+ A尺寸+导轨式) BAT10A-1SB/AQ(温湿度双控+升温除湿+断线报警+A尺寸+嵌入式) BAT10A-1SB/AG(温湿度双控+升温除湿+断线报警+ A尺寸+导轨式) BAT10A-1J/AQ(温湿度双控+降温排风+无断线报警+A尺寸+嵌入式) BAT10A-1J/AG(温湿度双控+降温排风+无断线报警+ A尺寸+导轨式) BAT10A-1JB/AQ(温湿度双控+降温排风+断线报警+A尺寸+嵌入式) BAT10A-1JB/AG(温湿度双控+降温排风+断线报警+ A尺寸+导轨式) BAT10A-1TJ/AQ(温度单控+降温排风+无断线报警+A尺寸+嵌入式) BAT10A-1TJ/AG(温度单控+降温排风+无断线报警+ A尺寸+导轨式)BAT10A-1TJ/BQ(温度单控+降温排风+无断线报警+B尺寸+嵌入式) BAT10A-1TJB/AQ(温度单控+降温排风+断线报警+A尺寸+嵌入式) BAT10A-1TJB/AG(温度单控+降温排风+断线报警+ A尺寸+导轨式) BAT10A-1TJB/BQ(温度单控+降温排风+断线报警+B尺寸+嵌入式) b.BAT10A-2S系列(2组传感器)BAT10A-2S/BQ(温湿度双控+升温除湿+无断线报警+B尺寸+嵌入式) BAT10A-2SB/BQ(温湿度双控+升温除湿+断线报警+B尺寸+嵌入式) BAT10A-2J/BQ(温湿度双控+降温排风+无断线报警+B尺寸+嵌入式) BAT10A-2JB/BQ(温湿度双控+降温排风+断线报警+B尺寸+嵌入式) BAT10A-2TJ/BQ(温度单控+升温除湿+无断线报警+B尺寸+嵌入式) BAT10A-2TJB/BQ(温度单控+升温除湿+无断线报警+B尺寸+嵌入式)2.BAT10D系列温湿度控制器a.48系列(48宽×48高×92深)BAT10D-48E/S(1组传感器+无通讯+升温除湿型)BAT10D-48E/J(1组传感器+无通讯+降温排风型)BAT10D-48ES/S(1组传感器+有RS485通讯+升温除湿型)BAT10D-48ES/J(1组传感器+有RS485通讯+降温排风型)b.72系列(72宽×72高×112深)BAT10D-722E/S(2组传感器+无通讯+升温除湿型)BAT10D-722E/J(2组传感器+无通讯+降温排风型)BAT10D-722ES/S(2组传感器+有RS485通讯+升温除湿型)BAT10D-722ES/J(2组传感器+有RS485通讯+降温排风型)六、带电指示仪BADNX-HT4(提示型)BADNX-HQ4(强制闭锁型，带验电功能)七、BAMD系列电动底盘车及地刀控制器1.BAMDF系列(带电动底盘车控制功能)a.面板式BAMDF4200/D110(带进度条指示+不带485通讯+电机额定电压110V)BAMDF4200/D220(带进度条指示+不带485通讯+电机额定电压220V)BAMDF4200/SD110(带进度条指示+带485通讯+电机额定电压110V)BAMDF4200/SD220(带进度条指示+不带485通讯+电机额定电压220V)BAMDF4200N/D110(不带进度条指示+不带485通讯+电机额定电压110V) BAMDF4200N/D220(不带进度条指示+不带485通讯+电机额定电压220V) BAMDF4200N/SD110(不带进度条指示+带485通讯+电机额定电压110V)BAMDF4200N/SD220(不带进度条指示+不带485通讯+电机额定电压220V)b.导轨式BAMDF4201/D110(带进度条指示+不带485通讯+电机额定电压110V)BAMDF4201/D220(带进度条指示+不带485通讯+电机额定电压220V)BAMDF4201/SD110(带进度条指示+带485通讯+电机额定电压110V)BAMDF4201/SD220(带进度条指示+不带485通讯+电机额定电压220V)BAMDF4201N/D110(不带进度条指示+不带485通讯+电机额定电压110V) BAMDF4201N/D220(不带进度条指示+不带485通讯+电机额定电压220V) BAMDF4201N/SD110(不带进度条指示+带485通讯+电机额定电压110V)BAMDF4201N/SD220(不带进度条指示+不带485通讯+电机额定电压220V)2.BAMDG系列(带电动接地开关控制功能)a.面板式BAMDG4200/D110(带进度条指示+不带485通讯+电机额定电压110V)BAMDG4200/D220(带进度条指示+不带485通讯+电机额定电压220V)BAMDG4200/SD110(带进度条指示+带485通讯+电机额定电压110V)BAMDG4200/SD220(带进度条指示+不带485通讯+电机额定电压220V) BAMDG4200N/D110(不带进度条指示+不带485通讯+电机额定电压110V) BAMDG4200N/D220(不带进度条指示+不带485通讯+电机额定电压220V) BAMDG4200N/SD110(不带进度条指示+带485通讯+电机额定电压110V) BAMDG4200N/SD220(不带进度条指示+不带485通讯+电机额定电压220V) b.导轨式BAMDG4201/D110(带进度条指示+不带485通讯+电机额定电压110V)BAMDG4201/D220(带进度条指示+不带485通讯+电机额定电压220V)BAMDG4201/SD110(带进度条指示+带485通讯+电机额定电压110V)BAMDG4201/SD220(带进度条指示+不带485通讯+电机额定电压220V) BAMDG4201N/D110(不带进度条指示+不带485通讯+电机额定电压110V) BAMDG4201N/D220(不带进度条指示+不带485通讯+电机额定电压220V) BAMDG4201N/SD110(不带进度条指示+带485通讯+电机额定电压110V) BAMDG4201N/SD220(不带进度条指示+不带485通讯+电机额定电压220V) 3.BAMDX系列(带电动底盘车和电动接地开关控制功能)BAMDG4201/D110(带进度条指示+不带485通讯+电机额定电压110V)BAMDG4201/D220(带进度条指示+不带485通讯+电机额定电压220V)BAMDG4201/SD110(带进度条指示+带485通讯+电机额定电压110V) BAMDG4201/SD220(带进度条指示+不带485通讯+电机额定电压220V) BAMDG4201N/D110(不带进度条指示+不带485通讯+电机额定电压110V) BAMDG4201N/D220(不带进度条指示+不带485通讯+电机额定电压220V) BAMDG4201N/SD110(不带进度条指示+带485通讯+电机额定电压110V) BAMDG4201N/SD220(不带进度条指示+不带485通讯+电机额定电压220V)。
