热电偶的基本原理和组成结构..

热电偶工作原理及结构检修岗位1.懂工作原理1.1热电偶测温原理两种电子密度不同的导体构成闭合回路，如果两接头的温度不同,回路中就有电流产生，这种现象成为热电现象，相应的电动势成为温差电势或者热电势,它与温度有一定的函数关系，利用此关系就可测量温度。

这种现象包含的原理有：帕尔帖定理----不同材料结合在一起，在其结合面产生电势。

汤姆逊定理---由温差引起的电势。

当组成热电偶的导体材料均匀时，其热电势的大小与导体本身的长度与直径大小无关，只与导体材料的成份及两端的温度有关。

因此,用各种不同的导体或者半导体可做成各种用途的热电偶, 以满足不同温度对象测量的需要。

1.2热电偶三大定律均质导体定律由单一均质金属所形成之封闭回路，沿回路上每一点即使改变温度也不11 会有电流产生。

亦即，E = Oo由2种均质金属材料A与B所形成的热电偶回路中，热电势E与接点处温度t、t的相关函%1 2数关系，不受A与B 之中间温度t与t3 4之影响。

中间金属定律在由A与B所形成之热电偶回路两接合点以外的任意点插入均质的第h三金属C, C之两端接合点之温度七3若为相同的话，E不受c 插入之影响。

在由A 与B 所 形成之热电偶回路, 将A 与B 的接合点 打开并插入均质的 金属C 时，A 与C 接合点的温度与打 开前接合点的温度 相等的话，E 不受C 插入的影响。

之中间金属C,形成C点温度保持t 与t12的情况下，E +ACE = E oCB AB中间温度定律如右图所示, 对由A 与B 所形成 之热电偶插入第3由A 与C 、C 与B 之2组热电偶。

接合 AB如右图所本任意数的异种金属A、B、c・• • G 所形成的封闭回路，封闭回路之全体或者是全部的接合点保持在相等的温度时，此回路的E=0o如右图所示，A与B所形成之热电偶，两接合点之温度为tl与t2时之E门为E12,12与t3时之E 为E13的话,E12 + E23 = E13o此时，称t2为中间温度。

热电偶测温基本原理热电偶是一种常用的温度测量仪器，它通过测量金属导体的热电势来确定被测温度。

热电偶的工作原理是基于两种不同金属导体之间产生的热电势，从而实现温度的测量。

热电偶的基本原理可以追溯到1821年，当时德国科学家Seebeck首次发现了两种不同金属导体在形成闭合回路时产生热电势的现象。

由于两种金属导体的热电势是温度的函数，所以只要知道两种金属导体的温度，就可以通过测量热电势来确定被测温度。

热电偶的测温原理是基于热电效应，即当金属导体的两端温度不同时，就会产生热电势。

热电偶由两种不同的金属导体组成，在两种金属导体的连接处形成一个接点。

当接点处温度不同，就会产生热电势。

这种热电势是由于两种金属导体的电子云密度不同、电子结构不同，导致它们在不同温度下形成的热电势也不同。

热电偶的测温原理是基于Seebeck效应，即当两种不同金属导体的温度不同时，就会产生热电势。

这种热电势可以通过连接到一个电路中的毫伏表或其他测量设备来测量。

从而可以根据热电势的大小来确定被测温度。

热电偶的测温原理可以通过热电势和温度的关系来解释。

热电势E和温度T之间的关系可以使用如下公式表示：E = S(T2 - T1)其中，E为热电势，S为热电偶的热电系数，T2和T1分别为两种金属导体的温度。

从这个公式可以看出，热电势和温度之间存在线性关系，因此可以通过测量热电势来确定温度。

热电偶的测温原理还可以通过热电势的测量方法来解释。

热电偶的热电势可以通过连接到一个毫伏表或其他测量设备来测量。

当两种金属导体的温度不同时，就会产生热电势，通过测量热电势的大小来确定被测温度。

热电偶的测温原理还可以通过其实际应用来解释。

热电偶可以测量各种各样的温度范围，从室温到高温，从常压到高压都可以使用。

因此，热电偶被广泛应用于化工、冶金、机械制造、能源等领域。

总之，热电偶的测温原理是基于热电势和温度之间的关系。

通过测量热电势来确定被测温度，从而实现温度的测量。

热电偶的结构和工作原理
热电偶是工业上zui常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。

 作为工业测温中zui广泛使用的温度传感器之一～热电偶，与铂热电阻一起，约占整个温度传感器总量的60%，热电偶通常和显示仪表等配套使用，直接测量各种生产过程中-40～1800℃范围内的液体、蒸气和气体介质以及固体的表面温度。

 其优点是：
 ①测量精度高；②测量范围广；③构造简单，热电偶使用方便。

 热电偶测温基本原理
 热电偶是一种感温元件,是一次仪表，它直接测量温度，并把温度信号转换成热电动势信号, 再通过电气仪表（二次仪表）转换成被测介质的温度。

 热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势热电动势，这就是所谓的塞贝克效应。

 两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。

根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

在热电偶回路中接入第三种金属材料时, 只要该材料两个接点的温度相同, 热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。

因此, 在热电偶测温时, 可接入测量仪表, 测得热电动势后, 即可知道被测介质的温度。

热电偶的工作原理及其分类
热电偶是一种温度测量装置，利用热电效应将温度转化为电压信号。

其工作原理基于热电效应的两个基本规律：塔耳伯效应和西贝克效应。

下面是热电偶的工作原理及其分类：
工作原理：
1. 塔耳伯效应：根据塔耳伯效应，两个不同金属在两个不同温度下，其接触点之间会产生电动势。

这个电动势与两个温度之间的温差成正比。

2. 西贝克效应：根据西贝克效应，当热电偶的两个接点之间存在温度差时，热电偶会产生一个电压信号。

这个电压信号与两个接点的温度差成正比。

分类：
1. 根据热电材料的选择，热电偶可分为多种类型，如K型、T 型、J型、N型、S型等。

2. 根据测量范围和应用需求，热电偶可分为标准型和特殊型。

标准型热电偶适用于一般温度测量，而特殊型热电偶用于测量高温或特殊环境下的温度，如高温热电偶、耐腐蚀热电偶等。

3. 根据形状和结构，热电偶可分为直线型、表面型、插入型、保护管型等。

这些形状和结构的选择取决于被测介质的性质以及测量环境的要求。

4. 根据国际标准，热电偶还可根据热电特性、测量准确度和温
度范围进行分类，如IEC584、ASTM E230等。

总的来说，热电偶通过利用热电效应将温度转化为电压信号，从而实现温度的测量。

根据热电材料的选择、测量范围和形状结构等不同特征，可将热电偶分为多个分类。

热电偶工作原理与结构热电偶是一种基于热电效应原理的温度测量设备。

热电效应是指当两个不同金属接触形成闭合回路时，在两个接点之间会产生一定的温差，从而产生电势差。

热电偶通过测量这个电势差来确定温度。

热电偶的结构主要由两个不同材料的导线组成，这两个导线被接合在一起形成一个交点，被称为测量端点或热电偶的节。

通常情况下，两个导线的连接点通常被封装在一个金属保护管内，以保护导线免受外部环境的影响。

热电偶的工作原理是基于热电效应的。

当热电偶的测量端点暴露在不同温度的环境中时，两个导线之间将产生温差。

由于导线的材料不同，它们的电子能级结构不同，因此会产生不同的电子浓度。

这种不同的电子浓度会导致导电子流的差异，从而产生一个电势差。

根据热电效应原理，热电偶的电势差与温度之间存在一定的线性关系。

因此，通过测量热电偶的电势差，可以确定测量端点暴露的环境的温度。

热电偶的性能主要受到两个因素的影响：热电效应和材料选择。

热电效应是指导线材料产生的电势差与温度差之间的关系。

在不同的工作温度范围内，不同的热电偶材料具有不同的热电效应特性。

导线材料的选择通常是根据需要测量的温度范围来确定的。

常见的热电偶材料包括K型、N型、E型、T型等。

K型热电偶具有广泛的应用范围，适用于温度范围在-200°C至+1400°C之间的测量。

而N型热电偶适用于高温环境，温度范围可达到+1300°C至+1600°C。

E型热电偶适用于低温环境，温度范围可达到-200°C至+900°C。

T型热电偶适用于低温环境，温度范围可达到-200°C至+300°C。

除了热电偶材料的选择，热电偶的性能还与导线的直径、长度和连接方式等因素有关。

通常情况下，导线越粗，测量的温度范围越广。

导线的长度也会影响热电偶的响应速度，较短的导线响应速度更快。

总结起来，热电偶是一种基于热电效应原理的温度测量设备，利用两个不同材料的导线在不同温度环境中产生的电势差来确定温度。

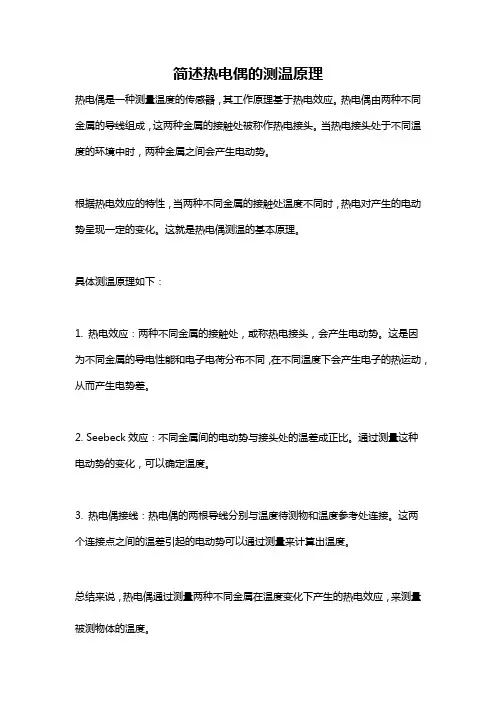

简述热电偶的测温原理
热电偶是一种测量温度的传感器，其工作原理基于热电效应。

热电偶由两种不同金属的导线组成，这两种金属的接触处被称作热电接头。

当热电接头处于不同温度的环境中时，两种金属之间会产生电动势。

根据热电效应的特性，当两种不同金属的接触处温度不同时，热电对产生的电动势呈现一定的变化。

这就是热电偶测温的基本原理。

具体测温原理如下：
1. 热电效应：两种不同金属的接触处，或称热电接头，会产生电动势。

这是因为不同金属的导电性能和电子电荷分布不同，在不同温度下会产生电子的热运动，从而产生电势差。

2. Seebeck效应：不同金属间的电动势与接头处的温差成正比。

通过测量这种电动势的变化，可以确定温度。

3. 热电偶接线：热电偶的两根导线分别与温度待测物和温度参考处连接。

这两个连接点之间的温差引起的电动势可以通过测量来计算出温度。

总结来说，热电偶通过测量两种不同金属在温度变化下产生的热电效应，来测量被测物体的温度。

热电偶原理和常见故障热电偶的应用原理热电偶是工业上最常用的温度检测元件之一。

其优点是：①测量精度高。

因热电偶直接与被测对象接触，不受中间介质的阻碍。

②测量范围广。

经常使用的热电偶从-50~+1600℃都可持续测量，某些特殊热电偶最低可测到-271--+2800℃如金铁镍铬和钨-铼。

③构造简单，利用方便。

热电偶一般是由两种不同的金属丝组成，而且不受大小和开头的限制，外有爱惜套管，用起来超级方便。

一、热电偶测温大体原理是将两种不同材料的导体或半导体焊接起来，组成一个闭合回路。

由于两种不同金属所携带的电子数不同，当两个导体的二个执着点之间存在温差时，就会发生高电位向低电位放电现象，因此在回路中形成电流,温度差越大，电流越大，这种现象称为热电效应，也叫塞贝克效应。

热电偶确实是利用这一效应来工作的。

二、热电偶的种类及结构形成（1）热电偶的种类经常使用热电偶可分为标准热电偶和非标准热电偶两大类。

所谓标准热电偶是指国家标准规定了其热电势与温度的关系、许诺误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在利用范围或数量级上均不及标准化热电偶，一样也没有统一的分度表，要紧用于某些特殊场合的测量。

标准化热电偶我国从1988年1月1日起，热电偶和热电阻全数按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

(2)热电偶的结构形式为了保证热电偶靠得住、稳固地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必需牢固；②两个热电极彼此之间应专门好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方即靠得住；④爱惜套管应能保证热电极与有害介质充分隔离。

3、热电偶冷端的温度补偿由于热电偶的材料一样都比较珍贵（专门是采纳贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低本钱，通常采纳补偿导线把热电偶的冷端（自由端）延伸到温度比较稳固的操纵室内，连接到仪表端子上。

热电偶温度变送器的基本组成和工作原理
热电偶温度变送器是一种在温度测量中常见的传感器。

它是将热电偶
温度检测器的测量信号转换为标准信号输出，以便于记录、处理、控
制等操作的装置。

下面我们将会详细介绍热电偶温度变送器的基本组
成和工作原理。

一、基本组成
1. 外壳：是由金属材料制成，可以抵御振动和恶劣环境下的物理干扰。

2. 热电偶传感器：是转换和输出温度信号的灵敏元件。

3. 动态补偿器：可以解决温差带来的误差。

4. 放大电路：输入热电偶发出的微小信号，并将其转换为标准信号输出。

5. 标准化输出电路：可以将放大电路的信号转换成多种信号形式输出，如4~20mA电流信号，0-5V、0-10V电压信号等。

二、工作原理
热电偶温度变送器的工作原理是基于热电效应的。

热电偶传感器由两
种不同金属制成，或者是两种不同合金；这些材料又称为热电偶电极。

当两个电极相接时，当地温度的差异将造成两电极之间的电势差，这
就是热电效应。

一旦热电偶传感器检测到温度变化信号后，动态补偿器会消除温度差
带来的误差，然后将它们的信号传递给放大器。

放大器将每个信号放
大并转换为一个标准信号，例如4-20mA，后者可以被大多数控制室设备扫描和记录。

标准信号移动到输出电路中，使用户能够读取实时温度信息。

总之，热电偶温度变送器通过最小化热电偶结点处温度差来确保温度测量的精度和可靠性，从而为工业加热、液位、流量等自动化过程控制提供了重要的保障和支持。

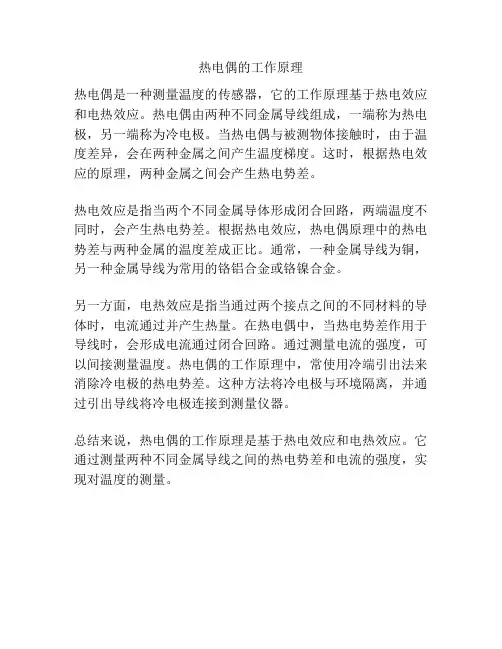

热电偶的工作原理
热电偶是一种测量温度的传感器，它的工作原理基于热电效应和电热效应。

热电偶由两种不同金属导线组成，一端称为热电极，另一端称为冷电极。

当热电偶与被测物体接触时，由于温度差异，会在两种金属之间产生温度梯度。

这时，根据热电效应的原理，两种金属之间会产生热电势差。

热电效应是指当两个不同金属导体形成闭合回路，两端温度不同时，会产生热电势差。

根据热电效应，热电偶原理中的热电势差与两种金属的温度差成正比。

通常，一种金属导线为铜，另一种金属导线为常用的铬铝合金或铬镍合金。

另一方面，电热效应是指当通过两个接点之间的不同材料的导体时，电流通过并产生热量。

在热电偶中，当热电势差作用于导线时，会形成电流通过闭合回路。

通过测量电流的强度，可以间接测量温度。

热电偶的工作原理中，常使用冷端引出法来消除冷电极的热电势差。

这种方法将冷电极与环境隔离，并通过引出导线将冷电极连接到测量仪器。

总结来说，热电偶的工作原理是基于热电效应和电热效应。

它通过测量两种不同金属导线之间的热电势差和电流的强度，实现对温度的测量。
