表面粗糙度选用原则

表面粗糙度标注原则表面粗糙度是指物体表面的不平整程度，是衡量物体表面粗糙程度的一个重要指标。

在工程领域中，对于材料表面的粗糙度进行标注是非常重要的。

下面将介绍一些标注原则，以帮助大家更好地理解表面粗糙度的标注方法。

1. 表面粗糙度的定义表面粗糙度是指物体表面的不平整程度，可以通过测量表面的高低起伏来表示。

常见的表面粗糙度测量方法有拉卡拉测量法、光学测量法和触针测量法等。

2. 表面粗糙度的标注表面粗糙度的标注通常使用一个符号加上一组数值来表示。

常见的符号有Ra、Rz、Ry等，分别代表不同的表面粗糙度参数。

数值则表示表面粗糙度的大小，单位通常是微米（μm）或纳米（nm）。

3. 表面粗糙度参数的选择选择合适的表面粗糙度参数是非常重要的，不同的参数可以反映不同的表面特征。

常见的参数有Ra、Rz、Ry、Rq、Rp等，它们分别代表表面平均粗糙度、最大峰值高度、最大凹坑深度、根均方值和峰谷平均值等。

4. 表面粗糙度标注的要求表面粗糙度标注应符合一定的规范，以确保标注的准确性和可读性。

标注应该清晰、整洁，并且不应重复。

标注的位置通常选择在图纸的视图图上，以便于查看和理解。

5. 表面粗糙度标注的示例下面是一个表面粗糙度标注的示例：在图纸的视图图上，使用Ra 符号标注了一个数值为0.4μm的表面粗糙度。

这表示该物体表面的平均粗糙度为0.4微米。

6. 表面粗糙度的影响因素表面粗糙度受到多种因素的影响，包括材料的性质、加工方法、切削速度和切削深度等。

不同的因素会对表面粗糙度产生不同的影响，因此在进行表面粗糙度标注时需要考虑这些因素。

7. 表面粗糙度的测量方法常见的表面粗糙度测量方法有拉卡拉测量法、光学测量法和触针测量法等。

不同的测量方法适用于不同的表面特征，选择合适的测量方法可以提高测量的准确性和可靠性。

8. 表面粗糙度的控制方法对于精密加工和高要求的产品，控制表面粗糙度是非常重要的。

常见的控制方法包括选择合适的加工工艺、使用合适的刀具和切削参数、进行表面处理等。

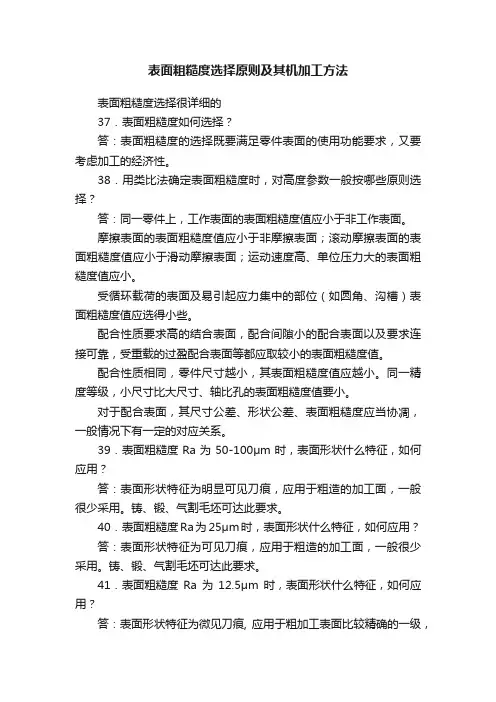

表面粗糙度选择原则及其机加工方法表面粗糙度选择很详细的37．表面粗糙度如何选择？答：表面粗糙度的选择既要满足零件表面的使用功能要求，又要考虑加工的经济性。

38．用类比法确定表面粗糙度时，对高度参数一般按哪些原则选择？答：同一零件上，工作表面的表面粗糙度值应小于非工作表面。

摩擦表面的表面粗糙度值应小于非摩擦表面；滚动摩擦表面的表面粗糙度值应小于滑动摩擦表面；运动速度高、单位压力大的表面粗糙度值应小。

受循环载荷的表面及易引起应力集中的部位（如圆角、沟槽）表面粗糙度值应选得小些。

配合性质要求高的结合表面，配合间隙小的配合表面以及要求连接可靠，受重载的过盈配合表面等都应取较小的表面粗糙度值。

配合性质相同，零件尺寸越小，其表面粗糙度值应越小。

同一精度等级，小尺寸比大尺寸、轴比孔的表面粗糙度值要小。

对于配合表面，其尺寸公差、形状公差、表面粗糙度应当协凋，一般情况下有一定的对应关系。

39．表面粗糙度Ra为50-100μm时，表面形状什么特征，如何应用？答：表面形状特征为明显可见刀痕，应用于粗造的加工面，一般很少采用。

铸、锻、气割毛坯可达此要求。

40．表面粗糙度Ra为25μm时，表面形状什么特征，如何应用？答：表面形状特征为可见刀痕，应用于粗造的加工面，一般很少采用。

铸、锻、气割毛坯可达此要求。

41．表面粗糙度Ra为12.5μm时，表面形状什么特征，如何应用？答：表面形状特征为微见刀痕, 应用于粗加工表面比较精确的一级，应用范围较广，如轴端面、倒角、螺钉孔和铆钉孔的表面、垫圈的接触面等。

42．表面粗糙度Ra为6.3μm时，表面形状什么特征，如何应用？答：表面形状特征为可见加工痕迹，应用于半粗加工面，支架、箱体、离合器、皮带轮侧面、凸轮侧面等非接触的自由表面，与螺栓头和铆钉头相接触的表面，所有轴和孔的退刀槽，一般遮板的结合面等。

43．表面粗糙度Ra为3.2μm时，表面形状什么特征，如何应用？答：表面形状特征为微见加工痕迹，应用于半精加工面，箱体、支架、盖面、套筒等和其他零件连接而没有配合要求的表面，需要发蓝的表面，需要滚花的预先加工面，主轴非接触的全部外表面等。

Q TCL低压电器（无锡）有限公司企业标准
Q/1.5.2
表面粗糙度选用原则
2008-08-15发布2008-08-30实施TCL低压电器（无锡）有限公司发布
企业标准文件编号Q/1.5.2
表面粗糙度选用原则
版本/次A/0
实施日期2008-8-30
制定审核批准页码1/13
1 范围
本标准规定了各种加工方式下产品零部件图样的表面粗糙度的参数和参数值及一般规定。

本标准适用于本公司产品零部件图样的表面粗糙度参数值的选用。

2 术语
评定轮廓的算术平均偏差（Ra）
在一个取样长度内纵坐标值绝对值的算术平均值。

轮廓的最大高度（Rz）
在一个取样长度内，最大轮廓峰高和最大轮廓谷深之和的高度。

注：该术语在旧标准GB/T3505-1983中的符号为Ry，新标准GB/T3505-2000中将原术语十点高度Rz取消。

轮廓单元的平均宽度（RSm）
在一个取样长度内轮廓单元宽度的平均值。

注：该术语在旧标准GB/T3505-1983中的符号为Sm。

相对支撑比率（Rmr）
在一个轮廓水平截面确定的，与起始零位相关的支撑比率。

注：该术语在旧标准GB/T3505-1983中的符号为tp。

取样长度（lr）
用于判别被评定轮廓的不规则特征的X轴方向上的长度。

注：该术语在旧标准GB/T3505-1983中的符号为l。

3 表面粗糙度参数值
高度参数值Ra、Rz
3.1.1 Ra的系列值见表1，其补充系列值见表2。

表1 Ra系列值（um）
Ra
2550 100。

表面粗糙度选用-----------------------------------------------------------序号=1Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用-----------------------------------------------------------序号=2Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等-----------------------------------------------------------序号=3Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面-----------------------------------------------------------序号=4Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等-----------------------------------------------------------序号=5Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

表面粗糙度1、表面粗糙度定义定义：加工表面上具有的间距很小的微小峰谷所形成的（微观几何形状特征）。

形成原因：①材料的塑性变形；②工艺系统的高频振动；③刀具与被加工材料之间的摩擦。

2、表面粗糙度测量和评定应规定（取样长度）、（评定长度）、（基准线）和（评定参数），且测量方向应（垂直）于表面的加工纹理方向。

3、取样长度目的用符号（lr ）表示；目的是（限制、减弱）（波纹度、形状误差）对（测量结果）的影响。

4、评定长度目的用符号（ln ）表示；目的是（限制、减弱）（表面加工不均匀性）对（测量结果）的影响；评定长度可以包含一个或几个取样长度；一般取5个取样长度。

5、基准线①轮廓算术平均中线；②轮廓最小二乘中线。

6、评定参数①轮廓算术平均偏差Ra；②轮廓最大高度Rz；③轮廓单元的平均宽度RSm；④轮廓支承长度率Rmr(c)。

7、标记含义①用去除材料的方法获得的表面粗糙度Ra的最大值为3.2μm ；②用去除材料的方法获得的表面粗糙度Ra最大值为3.2μm，最小值为1.6μm ；③用任何方法获得的表面粗糙度Ra的上限值为1.6μm ；④用去除材料的方法获得的表面粗糙度Ra上限值为6.3μm，下限值为3.2μm；⑤用不去除材料的方法获得的表面粗糙度Rz的上限值为200μm；⑥用去除材料的方法获得的表面粗糙度Rz上限值为6.3μm，Rz下限值为3.2μm。

8、①给定上限值：同一评定长度范围内，幅度参数所有实测值中，大于上限值的个数少于总数的16%，则认为合格。

②给定上限值和下限值：同一评定长度范围内，幅度参数所有实测值中，大于上限值的个数少于总数的16%，且小于下限值的个数少于总数的16%，则认为合格。

③给定最大值：整个被测表面上幅度参数所有的实测值皆不大于允许值，则认为合格。

④给定最大值和最小值：整个被测表面上幅度参数所有的实测值皆在最大与最小允许值范围内，才认为合格。

9、表面粗糙度的选用原则①在满足功能要求的前提下，尽量选用较大的粗糙度参数值。

表面粗糙度的选用
表面粗糙度的选用原则：
（1）在满足零件表面使用功能的前提下，表面粗糙度的要求尽可能低，即尽量选用大的参数值（除Rmr(c)外），以减小加工难度，降低制造成本。

（2）在同一个零件上，非工作表面比工作表面的表面粗糙度值大。

（3）受循环载荷的表面及容易引起应力集中的表面（如圆角、沟槽），表面粗糙度值要小。

（4)配合性质相同时，尺寸小的零件比尺寸大的表面粗糙度值小；
同一公差等级，小尺寸比大尺寸、轴比孔的表面粗糙度值要小。

（5）运动速度高、单位压力大的摩擦表面比运动速度低、单位压力小的非摩擦表面的表面粗糙度值小。

（6）一般情况下，尺寸和表面形状要求精确程度高的表面，表面粗糙度值要小。

表面粗糙度参数值的适用表面：
轴和孔的表面粗糙度参数推荐值
各种常用加工方法可能达到的表面粗糙度
注：对于钣金类的冲裁
在普通冲裁中，材料都是从模具刃口处产生裂纹而剪切分离，
制件尺寸精度低（＜IT11），断面粗糙（Ra=～μm），不平直，断面有一定斜度，往往不能满足零件较高的技术要求，有时还需再进行多道后续的机械加工。

精密冲裁是使材料呈纯剪切的形式进行冲裁，是通过改进模具来提高精度和改善断面质量的，制件尺寸精度可达到IT6～ IT9，断面粗糙度Ra=～μm，断面垂直度可达89°30′或更佳。
