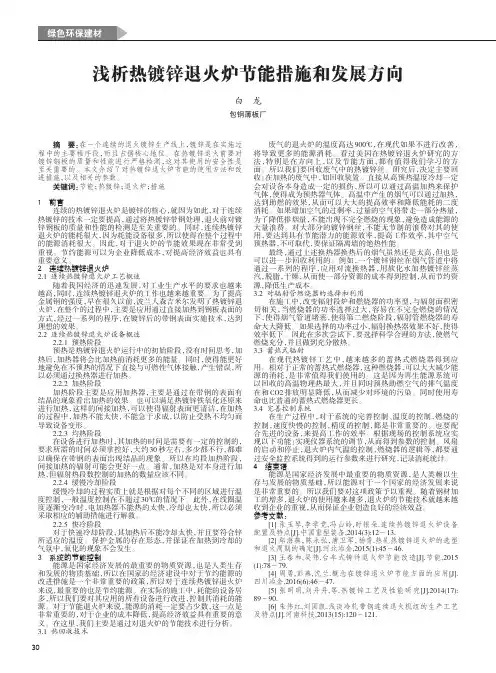

浅析热镀锌退火炉节能措施和发展方向白龙包钢薄板厂摘要：在一个连续的退火镀锌生产线上，镀锌是在实施过程中的主要程序段，而且占据核心地位。
在热镀锌退火前要对镀锌钢板的质量和性能进行严格检测，这对其使用的安全性是至关重要的。
本文介绍了对热镀锌退火炉节能的使用方法和改进措施，以及相关的参数。
关键词：节能；热镀锌；退火炉；措施1前言连续的热镀锌退火炉是镀锌的核心，就因为如此，对于连续热镀锌的技术一定要提高，通过将热镀锌带钢处理，退火前对镀锌钢板的质量和性能的检测是至关重要的。
同时，连续热镀锌退火炉的能耗很大，因为耗能设备很多，所以使得在整个过程中的能源消耗很大。
因此，对于退火炉的节能效果现在非常受到重视。
节约能源可以为企业降低成本，对提高经济效益也具有重要意义。
2连续热镀锌退火炉2.1连续热镀锌退火炉工艺概述随着我国经济的迅速发展，对工业生产水平的要求也越来越高，同时，连续热镀锌退火炉的工作也越来越重要。
为了提高金属钢的强度，早在很久以前，波兰人森吉米尔发明了热镀锌退火炉，在整个的过程中，主要是应用通过直接加热到钢板表面的方式，经过一系列的程序，在镀锌后的带钢表面实施技术，达到理想的效果。
2.2连续热镀锌退火炉设备概述2.2.1预热阶段预热是热镀锌退火炉运行中的初始阶段，没有时间思考，加热后，加热器将会比加热前消耗更多的能量。
同时，使得能更好地避免在不预热的情况下直接与可燃性气体接触，产生错误，所以必须通过换热器进行加热。
2.2.2加热阶段加热阶段主要是应用加热器，主要是通过在带钢的表面有结晶的现象看出加热的效果。
也可以满足热镀锌铁氧化还原来进行加热，这样的间接加热，可以使得辐射表面更清洁，在加热的过程中，加热不能太快，不能急于求成，以防止受热不均匀而导致设备变形。
2.2.3均热阶段在设备进行加热时，其加热的时间是需要有一定的控制的，要求所需的时间必须掌控好，大约30秒左右，多少都不行，都难以确保在带钢的表面出现结晶的现象。
介绍连续热镀锌线的退火炉工艺以及节能技术热镀锌前的退火工艺，对热镀锌板的质量及性能起至关重要的作用。
本文介绍了连续镀锌线退火炉工艺控制技术及节能技术的应用。
l 绪论在带钢连续热镀锌机组中，连续退火炉是带钢连续热镀锌工艺段主要工序之一，也是机组的心脏。
它将完成带钢热镀锌前的退火工艺，对热镀锌板的质量及性能起至关重要的作用。
其技术水平的高低直接影响到热镀锌产品的质与性能。
冷轧钢带通过退火完成以下功能：①使带钢在退火炉内消除轧制应力，改善力学性能。
并逐步保温，冷却到镀锌温度。
②清洁带钢表面。
将钢带表面上的轧制油等污物通过加热过程中的扦发，燃烧而去除。
③在完成退火过程的同时，钢带表面的一层为氧化膜被炉内氢气还原成纯铁层，为热镀锌准备好具有良好附着力的表面。
④保持和改善镀锌钢带板形。
目前，热镀锌退火技术的发展丰要表现在：①退火炉工艺控制技术(包括温度、张力、均衡冷却控制技术)。
②炉内带钢防瓢曲、跑偏及自动纠偏技术。
③节能技术等。
2 退火炉工艺控制技术(I)温度控制技术。
退火炉温度控制包括两方面：一是板温控制，二是炉温控制，板温控制是镀锌．1：艺的关键，对于连续卧式炉来讲，炉温控制也足重要的一环。
实践证明，由于不同的加工成形性是带钢具有小同的再结晶温度。
因此，对于某一种产品应该结合使用情况确定出最佳的再结晶温度。
那么对于不同的钢铁企业，要根据本身原材料的材质，加工成形方式及其最终用途确定热镀锌连续退火温度，这关系到镀锌产品的性能和表面质量问题，是镀锌工艺的基础。
图1表示的是不同产品的理论退火温度，仅供参考。
另外，炉膛温度也对镀锌产品表面质量起到很火作用。
对于改良森吉米尔法热镀锌线，在NOF 段炉膛温度愈高，越有利于板面上油污及杂质的清除。
而且实践证明高炉温能保证NOF段的无氧化气氛，尽可能避免带钢的二次氧化，有利于RTH段还原作用的进行。
但是温度控制要遵循高炉温、低板温原则。
具体来说，出直燃加热段最后的加热区炉温要达到1200℃左右，但板温要控制在650"C左右，对于热轧板镀锌控制在550"C左右，这样既能避免钢带高温变形，又保证无氧化加热气氛。
热镀锌退火炉热工工艺分析贾丽娣1 吕春风1 李锋1 李静2 林斌2 白世宏2(1.鞍钢集团技术中心 2.鞍钢集团新轧钢股份有限公司) 摘要 介绍了热镀锌退火炉的组成及退火工艺过程,从退火炉各段的温度、气氛对镀锌层粘附性的影响方面对退火炉热工工艺进行了分析。
关键词 热镀锌 退火炉 温度 气氛A nalysis on T herm al T echno logy of A nnealing Fu rnace fo r Ho t Galvan izingJ i a L id i 1 L u Chunfeng 1 L i Feng 1 L i J i ng 2 L i n B i n 2 Ba i Sh ihong2(1.A ngang T echno logy Cen ter 2.A ngang N ew Steel Co .,L td .) Abstract T h is paper introduces the component of annealing furnace fo r ho t galvanizingand the annealing p rocess ,analyzes the ther m al techno logy of annealing furnace from the i 2nfluence of the temperature and atmo sphere of each secti on of the annealing furnace on the visco sity of zinc coating .Key W ords ho t galvanizing annealing furnace temperature atmo sphere0 概述改良森吉米尔法热镀锌退火炉由无氧化段、还原段、缓冷段、喷流冷却段四部分组成。
无氧化段的作用是将基板表面残油挥发,并快速提高带钢温度;还原段的作用是将带钢温度进一步提高到再结晶温度,并还原表面氧化膜;缓冷段的作用是在再结晶温度下保温、缓慢冷却,并还原带钢表面氧化膜;喷流冷却段则用于将带钢快速冷却到镀锌温度,并保证带钢表面以光亮状态进入锌锅。
热镀锌工艺分析研究摘要：连续热镀锌薄钢板简称镀锌板或白铁皮，是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带，钢带先通过火焰加热的预热炉，烧掉表面残油，同时在表面生成氧化铁膜，再进入含有H2、N2混合气体的还原退火炉加热到710~920℃，使氧化铁膜还原成海绵铁，表面活化和净化了的带钢冷却到稍高于熔锌的温度后，进入450~460℃的锌锅，利用气刀控制锌层表面厚度。
最后经铬酸盐溶液钝化处理，以提高耐白锈性。
关键词：热镀锌还原退火炉钝化一、前言热镀锌（galvanizing）也叫热浸锌和热浸镀锌：是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。
是将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。
热镀锌工艺流程：成品酸洗-水洗-加助镀液-烘干-挂镀-冷却-药化-清洗-打磨-热镀锌完工1、热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百七十多年的历史了。
近三十年来，伴随着冷轧带钢的飞速发展，热镀锌工业得以大规模发展。
二、国外薄板热镀锌生产现状及发展趋势（一）热镀锌镀锌钢板是为防止钢板表面遭受腐蚀，延长其使用寿命，在钢板表面涂以一层金属锌，这种涂锌的薄钢板称为镀锌板。
镀锌板按生产及加工方法可分为以下几类：①热浸镀锌钢板。
将薄钢板浸入熔解的锌槽中，使其表面粘附一层锌的薄钢板。
目前主要采用连续镀锌工艺生产，即把成卷的钢板连续浸在熔解有锌的镀槽中制成镀锌钢板；②合金化镀锌钢板。
这种钢板也是用热浸法制造，但在出槽后，立即把它加热到５００℃左右，使其生成锌和铁的合金被膜。
这种镀锌板具有良好的密着性和焊接性；③电镀锌钢板。
用电镀法制造这种镀锌钢板具有良好的加工性。
但镀层较薄，耐腐蚀性不如热浸法镀锌板；④单面镀和双面差镀锌钢板。
单面镀锌钢板，即只在一面镀锌的产品。
在焊接、涂装、防锈处理、加工等方面，具有比双面镀锌板更好的适应性。
带钢连续热镀锌及其退火炉的技术进步摘要：带钢连续热镀锌及其退火炉是应用广泛的材料生产工艺，本文主要介绍了带钢连续热镀锌及其退火炉技术的发展历程和技术进步，着重分析了新技术的优越性和应用前景。
通过对比试验及工业应用情况，得出结论：带钢连续热镀锌及其退火炉技术对于提高产品质量、降低生产成本、节能减排等方面都有显著的推动作用，是一种具有良好前景和广泛应用价值的技术。
关键词：带钢、热镀锌、连续、退火炉、技术进步正文：一、简介随着现代工业的发展，带钢的应用范围越来越广泛，特别是在汽车、造船、桥梁、机械制造等领域中，带钢更是不可或缺的重要材料。
为了提高带钢的耐腐蚀性、强度等性能，热镀锌技术应运而生。
热镀锌是将钢材浸泡在高温的锌液中，使其表面与锌发生反应生成一层锌镀层的过程。
热镀锌能够增加钢材的抗腐蚀性和使用寿命，使其在恶劣环境下也能保持较好的性能。
在热镀锌过程中，退火是不可或缺的一个环节，它能够排除带钢的应力，提高其弯曲性和机械性能，并且还能改善镀层的质量和稳定性。
因此，带钢连续热镀锌及其退火炉是现代工业中重要的一环。
二、技术进步2.1 连续生产技术传统的带钢热镀锌技术是将单根的钢管浸泡在锌液中进行镀锌，但是这种方法无法满足大规模、高效率、高标准的生产需求。
随着现代科技的进步，连续生产技术得到了广泛的应用。
带钢连续热镀锌技术是这种技术的一种典型应用。
这种方法可以将经过退火处理的带钢一直在热浸镀槽中通过一系列的机械、气动、液压等设备自动化地完成镀锌、冷却、整平、张力控制、剪切等操作。
相对于传统的热镀锌工艺，连续生产技术的优越性体现在以下几个方面：（1）缩短生产周期，提高生产效率通过连续生产技术，可以将多道工序进行集成和自动化处理，从而有效减少了生产周期和人工成本。
而且在生产效率提高的同时，也可以保证产品品质的稳定性和一致性。
（2）降低生产成本，提高产值由于连续生产技术可以大幅缩短生产周期和节约劳动力成本，因此可以降低生产成本。
刘灿红,工程师,2007年毕业于辽宁科技大学金属压力加工专业。
E-mail :189****************连续热镀锌钢板表面露铁原因分析及改进措施刘灿红,黄小旺,潘亚鹏,蔡庆鹏,纪任俊,曾俊杰(鞍钢冷轧钢板(莆田)有限公司,福建莆田351158)摘要:镀锌钢板表面出现连续的氧化现象,镀锌后锌层出现局部脱落,严重影响产品质量与机组生产,对炉区工艺设备排查调整,发现炉区5号高温计轻微泄漏及炉鼻子露点控制不合理,导致炉区露点异常,带钢表面出现氧化,通过修正炉区关键工艺设备点检周期,规范炉鼻子露点管理等措施,彻底解决炉区氧化问题,以及带钢表面局部脱锌问题。
关键词:热镀锌钢板;露铁;连续退火炉;表面质量;工艺参数中图分类号:TG335.22文献标识码:A文章编号:1006-4613(2021)01-0059-05Analysis on Causes Leading to Uncoated Dots on Surface ofContinuous Hot Dip Galvanized Steel Sheets and Improvement MeasuresLiu Canhong ,Huang Xiaowang ,Pan Yapeng ,Cai Qingpeng ,Ji Renjun ,Zeng Junjie (Angang Cold Rolling Steel (Putian )Co.,Ltd.,Putian 351158,Fujian ,China )Abstract :Continuous oxidation phenomenon appeared on the surface of galvanized steelsheets and the zinc coating partially peeled off after galvanizing,all of which had a serious impact on the quality of galvanized steel products and production by galvanizing unit.After the investigation and adjustment of the equipment in the furnace area,it was found that the slight leakage of No.5pyrometer in the furnace area and unreasonable control of the dew point by the furnace nose caused the abnormality in dew point in the furnace area and oxidation on the surface of steel strips.By taking measures such as revising the inspection period for key equipment in thefurnace area and standardizing the management on dew point by the furnace nose,the troubles ofoxidation in the furnace area and the partial zinc flaking on the surface of steel strips were completely shot.Key words :hot -dip galvanized steel sheet ;uncoated dot ;continuous annealing furnace ;surface quality ;technological parameter连续热镀锌带钢一般用于汽车、家电等有表面质量要求的产品,随着生活水平的不断提升,人们对热镀锌钢板表面质量要求越来越高,家电用途的镀锌钢板表面质量要求达到FC 级别,即单面不存在任何直视可见的缺陷,且对后续的涂装性能与冲压成型性能不产生影响,涂装后的外观质量满足用户需求[1]。
浅析通钢冷轧厂连续热镀锌机组退火炉过程检测系统的设计吉林通钢冷轧板公司苏大林摘要：本文介绍了通钢100万吨冷轧工程中连续热镀锌机组退火炉过程检测的设计与实现，并分析、简述它的燃烧方式。
关键词：退火炉过程检测双交叉限幅1前言随着国际国内钢铁行业竞争的激烈化，各大钢铁企业都在努力调整产品结构、增加产品附加值来提高企业竞争力。
通钢100万吨冷轧工程中的大型、现代化连续热镀锌机组是通钢产品结构调整的重点工程，大大增加了热轧产品的附加值。
卧式结构的退火炉是该连续热镀锌生产线中的关键设备，它对产品质量的影响是至关重要的。
退火炉的温度控制，以及对退火炉的气氛控制直接影响到镀锌板的锌层粘附能力及表面质量，同时合理控制退火炉温度可以节约能源降低生产成本。
2控制方案确定连续热镀锌退火炉由无氧化加热炉（PH/NOF）和辐射管加热炉(RTHF/RTSF)两部分组成。
无氧化炉(PH/NOF)分为一个预热段和一个加热段共4个燃烧温度控制区，辐射管加热炉有6个温度控制区(RTHF4/RTSF2)。
鉴于该退火炉分10个控制区，每区设有燃气、空气调节回路，加之炉膛压力、燃气、空气压力调节回路，总闭环回路很多，另外还有多个开关量控制的燃气低压紧急切断回路，温度测量点、流量测量点、压力测量点及其他过程参数考虑，炉区所有的过程检测控制仪表均进入PLC基础自动化系统，实现电气仪表的一体化，过程检测和控制采用一台S7-416-2DP控制器，配置1套HMI系统，可以很方便的修改各个控制参数，报警显示、打印曲线等，方便于操作者，减少了劳动强度。
根据热镀锌生产工艺要求，该控制系统完成如下功能：(1) 建立退火炉各段温度设定值，监测及控制退火炉各段温度，根据现场仪表检测，调节执行系统以获得炉子工作参数设定值的闭环控制；(2)风机启动、停止程序的逻辑控制,燃气系统、保护气体系统、水冷系统的安全检查,烧嘴点火及其它逻辑控制；(3)操作参数、消耗及生产统计的显示和记录，对生产过程中的参数进行分析、打印输出，对炉温、炉压、燃气压力超出设定值的报警指示，以及在某些报警条件下采取安全保护措施的功能，如切断燃气，关断保护气体或在炉温达不到设定值时自动降低机组运行速度；(4)通过一套交互式文字显示系统与操作者交流，与过程计算机（二级计算机）联系及交换信息；(5)联接现场仪表进行数字和模拟信号的交换。
