6KV系统谐振过电压技术措施

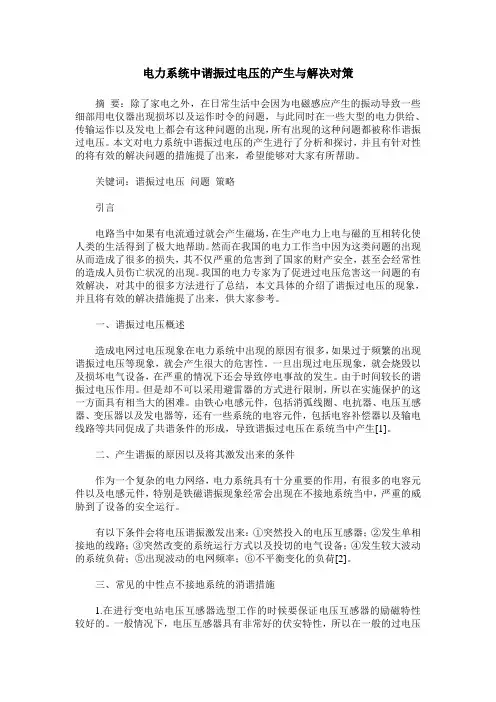

电力系统中谐振过电压的产生与解决对策摘要：除了家电之外，在日常生活中会因为电磁感应产生的振动导致一些细部用电仪器出现损坏以及运作时令的问题，与此同时在一些大型的电力供给、传输运作以及发电上都会有这种问题的出现，所有出现的这种问题都被称作谐振过电压。

本文对电力系统中谐振过电压的产生进行了分析和探讨，并且有针对性的将有效的解决问题的措施提了出来，希望能够对大家有所帮助。

关键词：谐振过电压问题策略引言电路当中如果有电流通过就会产生磁场，在生产电力上电与磁的互相转化使人类的生活得到了极大地帮助。

然而在我国的电力工作当中因为这类问题的出现从而造成了很多的损失，其不仅严重的危害到了国家的财产安全，甚至会经常性的造成人员伤亡状况的出现。

我国的电力专家为了促进过电压危害这一问题的有效解决，对其中的很多方法进行了总结，本文具体的介绍了谐振过电压的现象，并且将有效的解决措施提了出来，供大家参考。

一、谐振过电压概述造成电网过电压现象在电力系统中出现的原因有很多，如果过于频繁的出现谐振过电压等现象，就会产生很大的危害性。

一旦出现过电压现象，就会烧毁以及损坏电气设备，在严重的情况下还会导致停电事故的发生。

由于时间较长的谐振过电压作用。

但是却不可以采用避雷器的方式进行限制，所以在实施保护的这一方面具有相当大的困难。

由铁心电感元件，包括消弧线圈、电抗器、电压互感器、变压器以及发电器等，还有一些系统的电容元件，包括电容补偿器以及输电线路等共同促成了共谐条件的形成，导致谐振过电压在系统当中产生[1]。

二、产生谐振的原因以及将其激发出来的条件作为一个复杂的电力网络，电力系统具有十分重要的作用，有很多的电容元件以及电感元件，特别是铁磁谐振现象经常会出现在不接地系统当中，严重的威胁到了设备的安全运行。

有以下条件会将电压谐振激发出来：①突然投入的电压互感器；②发生单相接地的线路；③突然改变的系统运行方式以及投切的电气设备；④发生较大波动的系统负荷；⑤出现波动的电网频率；⑥不平衡变化的负荷[2]。

关于谐振过电压及预防的技术措施摘要：谐振过电压是因电网储能参数—电感和电容匹配符合谐振条件而引起的过电压。

在电力生产和电力运行的中低压电网中，由于故障的形式和操作方式是多种多样的，谐振性质也各不相同。

因此，应该了解各种不同类型谐振的性质与特点，掌握其振荡的性质和特点，并制订防振和消振的对策与措施。

关键词：谐振过电压；预防；技术措施1.谐振的危害性在电力供电电网上，谐振过电压在正常运行操作中出现频繁，其危害性较大；过电压一旦发生，往往造成电气设备的损坏和大面积的停电事故。

多年电力生产运行的记载和事故分析表明，中低压电网中过电压事故大多数都是由谐振现象所引起的。

由于谐振过电压作用时间较长，所引起谐振现象的原因又很多，因此在选择保护措施方面造成很大的困难。

为了尽可能地防止谐振过电压的发生，在设计和操作电网设备时，应进行必要的估算和安排，以免形成严重的串联谐振回路；或采取适当的防止谐振的措施。

目前变电站大部分采用中性点不接地方式运行，而最常见的谐振过电压就是发生在中性点不接地系统中。

从电网的运行实践证明，中性点不接地系统中由于电压互感器铁心饱和引起的铁磁谐振过电压比较多，尽管采取了不少限制谐振过电压的措施，如：消谐灯、消谐器、PT高压中性点增设电阻或单只PT等，但始终没有从根本上得到解决，PT烧毁、熔丝熔断仍不断发生；另一方面由于中性点不接地运行方式的主要特点是单相接地后，允许维持一定的时间，一般为2小时，不致于引起用户断电，但随着中低压电网的扩大，出线回路数增多、线路增长，中低压电网对地电容电流亦大幅度增加，单相接地时接地电弧不能自动熄灭必然产生电弧过电压，一般为3—5倍相电压甚至更高，致使电网中绝缘薄弱的地方放电击穿，并会发展为相间短路造成设备损坏和停电事故。

2.产生谐振过电压的因素2.1互感器铁磁谐振过电压的因素电压互感器伏安特性的影响。

铁芯电感的伏安特性愈好，即铁芯饱和得愈慢，也即谐振所需要的阻抗参数XC0/XL愈大；反之，谐振所需XC0/XL愈小。

关于电力系统中的谐振过电压的产生以及解决方案[导读]什么是谐振过电压?谐振过电压指电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源作用下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。

电网运行中，正常时中性点不接地系统PT铁芯饱和易引起谐振过电压;中性点不接地方式发生单相故障可引起谐振过电压。

运维人员操作或事故处理方法不当亦会产生谐振过电压。

另外设备设计选型、参数不匹配也是谐振过电压产生原因。

什么是谐振过电压?谐振过电压指电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源作用下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。

电网运行中，正常时中性点不接地系统PT铁芯饱和易引起谐振过电压;中性点不接地方式发生单相故障可引起谐振过电压。

运维人员操作或事故处理方法不当亦会产生谐振过电压。

另外设备设计选型、参数不匹配也是谐振过电压产生原因。

谐振过电压对电网造成危害极大，诸如造成电压互感器熔丝熔断、电压互感器烧毁、电网设备绝缘损毁，甚至造成相间短路、保护装置误动作等。

操作过电压和谐振过电压的区别：操作过电压和谐振过电压都属于内部过电压。

操作过电压，顾名思义，是操作高电压大电感-电容元件(比如合/分空载长线路、变压器、并联电容器、高压感应电动机等)以及故障线路跳闸/重合闸等产生的过度过程。

防止操作过电压的措施根据操作的对象不同而有所不同，一般采用重击穿概率低的断路器或设置金属氧化物避雷器限制操作过电压。

谐振过电压，因系统的电感、电容参数配合不当而引起的各类谐振现象及电压升高。

所以防止谐振过电压的措施即破坏谐振条件，使参数配合避开谐振区，需要对系统有整体的参数预测，从而调整电网参数。

防止谐振过电压的措施(1)提高开关动作的同期性：由于许多谐振过电压是在非全相运行条件下引起的，因此提高开关动作的同期性，防止非全相运行，可以有效防止谐振过电压的发生。

电力系统谐振过电压产生的原因及防范措施摘要电力系统中，厂站因过电压引起故障甚多，特别是谐振过电压，对设备甚至系统安全稳定运行影响大。

分析原因，找出问题，提出防治措施很有必要。

关键词谐振过电压；PT；铁芯饱和；防范措施0 引言我国电力系统分为不同电压等级，35kV及以下配电网采取中性点不接地和经消弧线圈接地方式；110kV及以上配电网采取中性点直接接地方式。

过电压种类多，主要有谐振、雷电和操作过电压；其中谐振过电压较常见，作用时间长、次数频繁、危害大，须采取措施预防。

1 谐振过电压产生原因电网运行中，正常时中性点不接地系统PT铁芯饱和易引起谐振过电压；中性点不接地方式发生单相故障可引起谐振过电压。

运维人员操作或事故处理方法不当亦会产生谐振过电压。

另外设备设计选型、参数不匹配也是谐振过电压产生原因。

2 铁磁谐振为满足电网测量、保护需要，电力系统中配置大量电感电容元件，如：互感器、电抗器等电感元件；电容器、线路对地电容等电容元件。

当进行设备操作或系统故障时，电感电容元件构成振荡回路，在一定条件下产生谐振，损坏设备影响系统。

2.1 原因分析图1某水厂单串接线图，采用接线，110kV系统中性点直接接地，变压器、PT等分相运行，变压器、PT高压绕组接成Y0，该厂多次发生铁磁谐振过电压。

原因：图1 某水电站单串接线图1）故障时产生谐振过电压。

当系统发生单相故障时，因整个电网系统中电感电容元件参数不匹配，两者共同作用，为谐振产生创造条件，最终导致铁磁谐振过电压发生；2）操作时产生谐振过电压。

110kV开关为双断口且并联均压电容，停送电操作时，先拉5012、5013，再拉50126，其他刀闸均接通。

110kV环网通过开关断口电容构成带电磁式PT空母线产生谐振。

2.2 等值电路图该厂输出线路发生单相接地故障，瞬时A相线路产生接地电流，因避雷器参数不匹配，构成谐振回路而产生谐振过电压。

图2 简化电路图如图2，L1是1B一次侧电感，L2是2B一次侧电感，Lm是PT一次侧电感，C0是空长线路对地电容，RL是电阻，k为故障点。
