氮封阀说明书(已配图)

氮封阀结构嘿，朋友！想象一下，在一个巨大的化工厂里，各种管道纵横交错，机器轰鸣作响，工人们忙碌地穿梭其中。

而在这看似复杂混乱的场景中，有一个小小的但却极其重要的部件在默默发挥着作用，它就是氮封阀。

先来说说这氮封阀的结构吧。

它就像是一个精心设计的“小卫士”，由几个关键部分组成。

首先是阀体，这就好比是它的“身体”，坚固而可靠，为内部的零件提供了坚实的“家”。

然后是阀杆，像一个灵活的“指挥棒”，控制着阀门的开关，决定着气体的进出。

氮封阀里还有一个特别重要的东西，那就是密封件。

你想想，要是密封不好，那不就像一个没关好门的屋子，风呼呼地往里灌？这密封件就得像一个尽职的“守门员”，把不该进来的气体坚决挡在外面，把该留住的气体好好地保护在里面。

再看看它的弹簧，就像是一个充满力量的“小弹簧人”，时刻准备着发挥作用，为阀门的正常运行提供必要的弹力。

这氮封阀在工作的时候，那可是一丝不苟。

当系统内的压力过高时，它会自动打开，把多余的气体排出去，就好像是一个聪明的“排气小能手”，知道什么时候该“松口气”。

而当压力过低时，它又会迅速关闭，防止外部的气体进入，仿佛在说：“别想进来，这里我说了算！”我曾经亲眼见过一位经验丰富的老师傅在检修氮封阀。

他戴着安全帽，手里拿着工具，神情专注得就像在对待一件珍贵的宝贝。

他一边小心翼翼地拆卸着零件，一边嘴里还念叨着：“这小家伙，可不能马虎，稍有差错，整个系统都得乱套。

”旁边的徒弟则一脸认真地看着，时不时点点头，那模样就像在努力吸收着老师傅传授的真经。

你说这氮封阀像不像我们生活中的那些默默付出的人？平时可能不太起眼，但关键时刻却能发挥巨大的作用，守护着一方的安稳。

总之，氮封阀的结构虽然看似简单，但每个部件都有着不可或缺的作用，它们相互配合，共同保障着工业生产的安全与稳定。

它就像是一个小小的“定海神针”，在复杂的工业世界里坚守着自己的岗位，发挥着巨大的作用！。

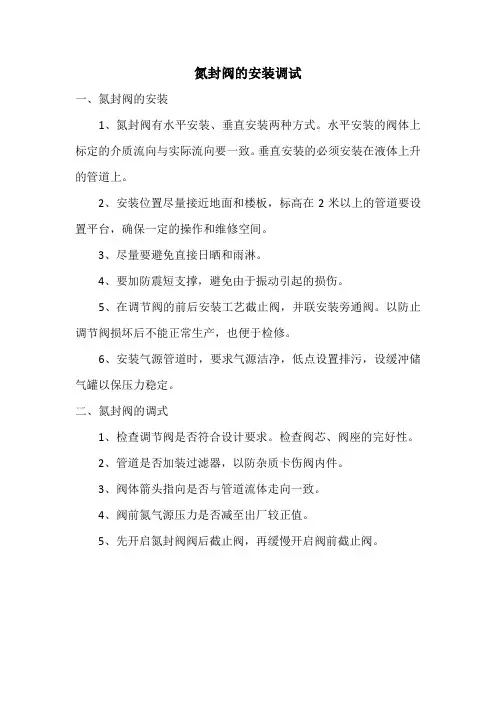

氮封阀的安装调试
一、氮封阀的安装
1、氮封阀有水平安装、垂直安装两种方式。

水平安装的阀体上标定的介质流向与实际流向要一致。

垂直安装的必须安装在液体上升的管道上。

2、安装位置尽量接近地面和楼板，标高在2米以上的管道要设置平台，确保一定的操作和维修空间。

3、尽量要避免直接日晒和雨淋。

4、要加防震短支撑，避免由于振动引起的损伤。

5、在调节阀的前后安装工艺截止阀，并联安装旁通阀。

以防止调节阀损坏后不能正常生产，也便于检修。

6、安装气源管道时，要求气源洁净，低点设置排污，设缓冲储气罐以保压力稳定。

二、氮封阀的调式
1、检查调节阀是否符合设计要求。

检查阀芯、阀座的完好性。

2、管道是否加装过滤器，以防杂质卡伤阀内件。

3、阀体箭头指向是否与管道流体走向一致。

4、阀前氮气源压力是否减至出厂较正值。

5、先开启氮封阀阀后截止阀，再缓慢开启阀前截止阀。

合同编号：2013 Page 1 of 2 使用注意事项一：自力式供氮调节阀，卸氮阀使用注意事项1：介质流动方向必须与阀门箭头方向一致，拆装检查后应将阀门方向安装正确。

2：输入信号符合铭牌要求。

自力式供氮调节阀的供氮压力为1000pa,供氮阀自带调节压力阀压力为2000pa-3000pa 。

卸氮阀的卸氮压力为1500pa 。

进氮管道调压阀调节压力为3000pa-4000pa,最高不能超过4000pa 。

3：使用过程中定期维护，更换易损件，可延长产品使用寿命。

阀门在使用过程中应当保持清洁，传动螺纹必须定期润滑（机械润滑油）。

供氮阀自带调压气液分离器的滤杯应每周拆下清理杯内杂质，保持杯内清洁。

氮气膜盒压力表内应定期清理玻璃视窗内的液态水，以防水雾过多导致压力表工作异常。

供卸氮阀顶部的调节部分应用少量润滑油润滑，防止产生锈迹。

当压力表显示压力超过1500pa 时应及时检查供氮阀的供氮压力。

4：调节供氮阀顶部塑料防尘罩拧开后可调节供氮压力，卸氮阀顶部铁质防尘盖打开后内六角螺栓可调节卸氮压力。

每次调节加减七分之一圈即可，完成一次工艺供料后观察压力表压力再做调节，因本阀的调节压力过小，切勿一个松紧螺栓过多。

5：维护检查维护过程一般建议三个月/次或视客户罐内介质适当缩短检查期限，如使用过程中发现阀门动作异常应立即停止使用。

二：阻火呼吸阀使用注意事项1：呼出压力：正压1750Pa 吸入压力：负压295Pa ， 使用环境温度：-30℃--60℃ 2：检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤。

3：重新安装压力阀盘时，要保证接触面严密，导杆升降灵活。

4：起用新的呼吸阀时，必须清除阀盘间的防震物，该阀一定要垂直安装5：阻火式呼吸阀检查周期建议一月/次或视介质适当缩短。

氮封阀是一种特殊的阀门，主要用于控制储罐内的气体压力。

当氮封阀关闭时，主阀的活塞处于密封室内，当储罐压力等于或大于设定的压力时，膜片被向上顶起，气导阀在弹簧的作用下向上移动，把气导阀上的密封圈紧紧压在阀座上，关闭了控制气的进口，同时特殊阀芯室的压力增加并接近氮气总管的压力。

这种阀门通常有气开型和气关型两种类型。

气关型氮封阀是指当输入信号压力为0时，阀门处于关闭状态（输出压力不为0）。

随着输入信号压力的增大，阀门的开启度也相应增大，当输入信号压力达到最大值时，阀门完全打开。

这种阀门通常用于需要保持一定压力的场合，如储罐、管道等。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业人士。
