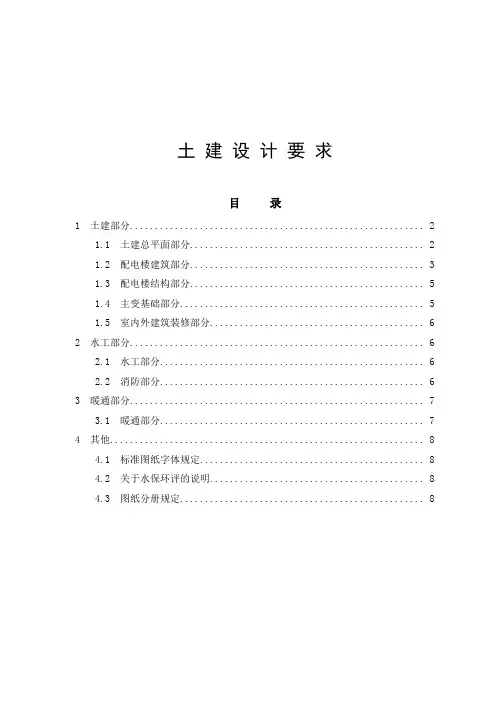

土建设计要求目录1 土建部分 (2)1.1 土建总平面部分 (2)1.2 配电楼建筑部分 (3)1.3 配电楼结构部分 (5)1.4 主变基础部分 (5)1.5 室内外建筑装修部分 (6)2 水工部分 (6)2.1 水工部分 (6)2.2 消防部分 (6)3 暖通部分 (7)3.1 暖通部分 (7)4 其他 (8)4.1 标准图纸字体规定 (8)4.2 关于水保环评的说明 (8)4.3 图纸分册规定 (8)前言为了更好地开展土建设计工作，规范土建设计文件，减少设计差错率，提高设计质量，特提出以下设计要求，希望每位设计人员严格按此要求进行设计，并做好自校工作，本设计要求未尽之处，均按国家相关设计规范执行。

1 土建部分1.1 土建总平面部分1.1.1 站区场地设计标高，110kV变电站要求高于50年一遇洪水位或内涝水位0.5米；220kV变电站要求高于100年一遇洪水位或内涝水位0.5米。

(2011-6-7)1.1.2 进站道路宽度，110kV变电站取4米；220kV变电站取4.5米；进站路最大限制纵坡一般为6%；站内道路，110kV变电站取4米，转弯半径取9米；220kV变电站主干道路取4.5米，转弯半径12米，非主干道取3.5米，转弯半径7米。

(《变电站总布置设计技术规程》2011-6-7)1.1.3 要求在总平面图上和说明书上均列出整个工程土建图纸（包括土建部分、水工部分、暖通部分）卷册明细表。

(2011-6-7)1.1.4 电缆沟、道路、围墙、进站大门、操作小道做法参照《广东电网变电站精细化设计施工工艺标准》（下称《精细化工艺标准》）。

(2011-6-7)1.1.5 变电站进站门要求设大门和小门，大门宽8米，小道1.2米。

大门采用电动推拉门，要求采用大门电机固定在中间大门柱后。

(2011-6-7)1.1.6 每根大门柱至配电楼警传室要求敷设直径50mm镀锌钢管一根，作为大门柱及门铃敷设通道。

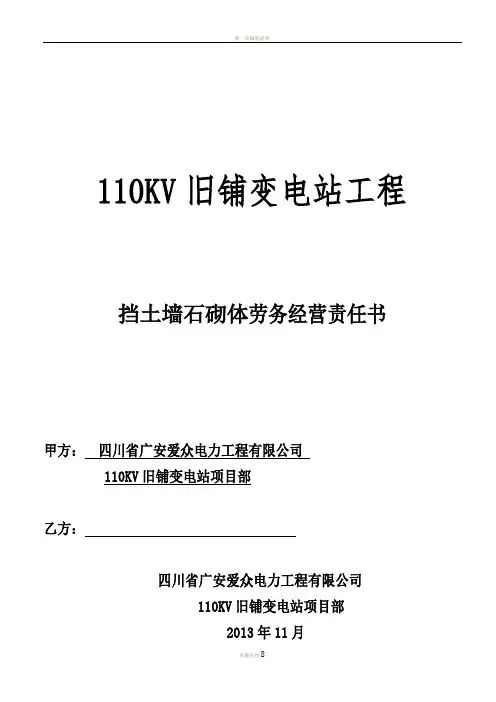

110KV旧铺变电站工程挡土墙石砌体劳务经营责任书甲方：四川省广安爱众电力工程有限公司110KV旧铺变电站项目部乙方：四川省广安爱众电力工程有限公司110KV旧铺变电站项目部2013年11月根据《中华人民共和国合同法》和《建筑工程承包合同条例》及相关法律、法规，结合该工程的具体情况，甲、乙双方经协商达成一致。

特签订本合同，供甲、乙双方遵守，不得违约如下：第一条：工程概况本工程是盘县110K V旧铺变电站新建工程工程。

第二条：承包工程范围甲方将盘县110K V旧铺变电站站区挡土墙、围墙基础、站外排水沟、站外公路路肩及公路涵洞、站外护坡骨架的石砌体工程的劳务方承包给乙方。

第三条：质量及技术要求：一、基本要求1、片石形状不受限制，最小长度及厚度不小于200㎜，每块重量宜为20～30㎏；2、厚度不宜小于200㎜；宽不宜小于及等于厚度，顶面及底面应平整。

用做镶面时，应稍加修凿，打去棱凸角，表面凹入部分不得大于20㎜；3、料石：钻路间距不大于25㎜，料石经细加工，表面凹凸深度不得大于20㎜，厚度和宽度均不小于200㎜，二、质量要求及操作工艺：1、砌筑时应双面拉准线，第一皮按边线砌筑，以上各皮按准线砌筑。

2、片石挡土墙基础砌第一皮片石时，应选用有较大平面的石块，先在基槽底铺设砂浆，再将片石砌上，并使片石的大面向下。

3、片石挡土墙的第一皮、转角处、交接处及洞口处，应用较大的平毛石砌筑。

4、片石砌体宜分皮卧砌，各皮石块间利用自然形状，经敲打修整使能与先砌石块基本吻合，搭砌紧密、上下错缝、内外搭砌，不得采用外面侧立石块，中间填心的砌筑方法，中间不得有铲口石（尖石倾斜向外的石块）、斧刃石（下尖上宽的三角形石块）和过桥石（仅在两端搭砌的石块）。

5、灰缝厚度宜为20-25mm，砂浆应饱满，石块间不得有相互接触现象。

石块间较大的空隙应先填塞砂浆后用碎石块嵌实，不得采用先摆碎石块后塞砂浆或干填碎石块的方法。

6、片石挡土墙必须设置拉结石。

融汇国际温泉城110Kv输变电站边坡治理工程锚杆锚索挡墙施工专项方案重庆财信建筑工程公司二0一0年七月第一节、 施工情况简介本专项方案是融汇国际温泉城变电站边坡治理工程施工重要组成部分，该工程采用逆作法施工，与土石方施工穿插进行。

土石方每开挖3-4米深度后，随即进行锚杆锚索挡墙作业。

第二节、主要工序施工方法一、锚杆施工本工程锚杆孔径为：Φ 90~130 ，钢筋为1Φ25Ⅱ、2Φ28Ⅱ、2Φ2Φ25Ⅱ、3Φ28Ⅱ级钢筋，砂浆为M30。

采用逆作法，至上而下进行施工，先施工上部放坡面的锚杆，然后进入肋柱施工工作，支护工作完成后，再进行下部的土方开挖、锚杆、肋柱施工。

一） 、施工工艺流程二）、测量放线按施工设计图尺寸，用经纬仪器放出锚杆位置，并做好记录，签证。

三）、施工平台搭设1、根据本工程的地质情况，搭设操作平台有一定的难度，必须在表面局部找平，辅设50mm 厚度木板后，再搭设施工平台。

2、主要工艺流程3、搭设脚手架要求脚手架的正确选择和使用，关系到施工安全和施工作业的顺利与否，关系到施工进度，同时工程质量和企业效益有着直接的影响，搭设脚手架应做到：1）要有适当的宽度和步架高度，所满足工人操作，机械安放和移动的需要；2）具有稳定的结构和足够的承载力，能保证本施工工期在可能出现的规定限值内的使用荷载下，不变形，不倾斜、不摇动；3）与作业面高度相统一，并与垂直运输设施相适应，以确保垂直运输转入水平运输的需要；4）搭设简单、拆除方便，易于搬运；5）架子地基平整，并辅设垫板；6）竹跳板或木板要足够，辅稳，用铁丝绑扎，不得有探头板；7）搭设完毕后，应进行检查验收，检查合格后才能使用；8）本工程脚手架应为双排架，步距为1. 8m，间距为2m，架宽3m，每6m设一道剪刀撑，钻机用施工平台满辅竹跳板，靠外侧临空间搭设的护栏，每隔2m挂安全网，确保安全。

四）、钻机安装钻机安装应平稳，用扣件锁定。

锚孔设计倾角为15°，用罗盘确认主动钻杆倾角，误差控制与设计倾角±1°内。

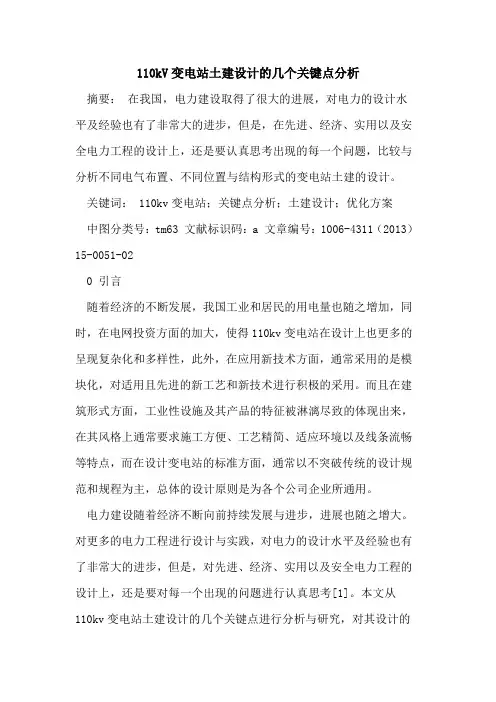

110kV变电站土建设计的几个关键点分析摘要：在我国，电力建设取得了很大的进展，对电力的设计水平及经验也有了非常大的进步，但是，在先进、经济、实用以及安全电力工程的设计上，还是要认真思考出现的每一个问题，比较与分析不同电气布置、不同位置与结构形式的变电站土建的设计。

关键词： 110kv变电站；关键点分析；土建设计；优化方案中图分类号：tm63 文献标识码：a 文章编号：1006-4311（2013）15-0051-020 引言随着经济的不断发展，我国工业和居民的用电量也随之增加，同时，在电网投资方面的加大，使得110kv变电站在设计上也更多的呈现复杂化和多样性，此外，在应用新技术方面，通常采用的是模块化，对适用且先进的新工艺和新技术进行积极的采用。

而且在建筑形式方面，工业性设施及其产品的特征被淋漓尽致的体现出来，在其风格上通常要求施工方便、工艺精简、适应环境以及线条流畅等特点，而在设计变电站的标准方面，通常以不突破传统的设计规范和规程为主，总体的设计原则是为各个公司企业所通用。

电力建设随着经济不断向前持续发展与进步，进展也随之增大。

对更多的电力工程进行设计与实践，对电力的设计水平及经验也有了非常大的进步，但是，对先进、经济、实用以及安全电力工程的设计上，还是要对每一个出现的问题进行认真思考[1]。

本文从110kv变电站土建设计的几个关键点进行分析与研究，对其设计的方法和重点进行进一步论述，使变电站土建设计能够进一步得到优化，最终能达到工程造价最低的目的。

1 110kv变电站的可行性研究1.1 110kv变电站的占地面积通常情况下，主变的数量及出线的回数决定着变电站合理设计的规模，对变电站的构建物及其配电的装置场地的关系进行合理的调整，并对先进的工艺布置及设备进行采用，充分发挥其空间优势，这样就有效减少了变电站设计时的占地面积。

在对其使用功能得到满足的条件下，建筑物要尽可能的设计为综合楼，这样就减少了建筑物的占地面积，同时也降低了依附于建筑物的围墙、挡土墙以及场地的平整所需的经费[2]。
