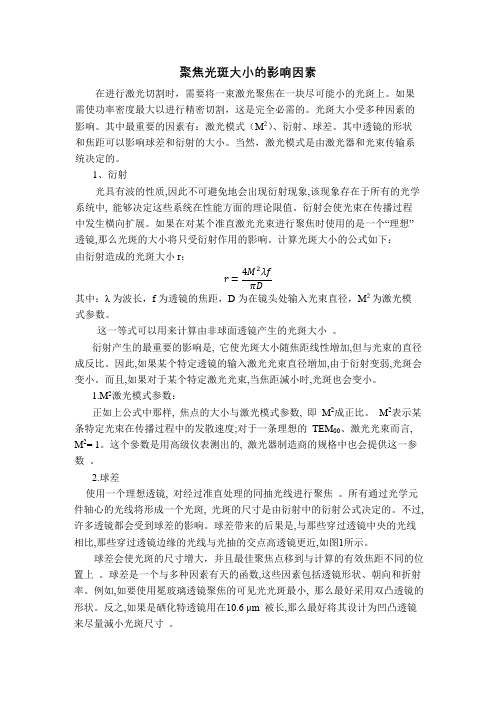

激光聚焦光斑大小的决定因素

聚焦光斑大小的影响因素在进行激光切割时，需要将一束激光聚焦在一块尽可能小的光斑上。

如果需使功率密度最大以进行精密切割，这是完全必需的。

光斑大小受多种因素的影响。

其中最重要的因素有：激光模式（M2）、衍射、球差。

其中透镜的形状和焦距可以影响球差和衍射的大小。

当然，激光模式是由激光器和光束传输系统决定的。

1、衍射光具有波的性质,因此不可避免地会出现衍射现象,该现象存在于所有的光学系统中, 能够决定这些系统在性能方面的理论限值。

衍射会使光束在传播过程中发生横向扩展。

如果在对某个准直激光光束进行聚焦时使用的是一个“理想”透镜,那么光斑的大小将只受衍射作用的影响。

计算光斑大小的公式如下：由衍射造成的光斑大小r：r=4M2λf πD其中：λ为波长，f为透镜的焦距，D为在镜头处输入光束直径，M2为激光模式参数。

这一等式可以用来计算由非球面透镜产生的光斑大小。

衍射产生的最重要的影响是, 它使光斑大小随焦距线性増加,但与光束的直径成反比。

因此,如果某个特定透镜的输入激光光束直径増加,由于衍射变弱,光斑会变小。

而且,如果对于某个特定激光光束,当焦距減小时,光斑也会变小。

1.M2激光模式参数：正如上公式中那样, 焦点的大小与激光模式参数, 即M2成正比。

M2表示某条特定光束在传播过程中的发散速度;对于一条理想的TEM00、激光光束而言, M2= 1。

这个參数是用高级仪表测出的, 激光器制造商的规格中也会提供这一参数。

2.球差使用一个理想透镜, 对经过准直处理的同抽光线进行聚焦。

所有通过光学元件轴心的光线将形成一个光斑, 光斑的尺寸是由衍射中的衍射公式决定的。

不过,许多透镜都会受到球差的影响。

球差带来的后果是,与那些穿过透镜中央的光线相比,那些穿过透镜边缘的光线与光抽的交点高透镜更近,如图1所示。

球差会使光斑的尺寸增大，并且最佳聚焦点移到与计算的有效焦距不同的位置上。

球差是一个与多种因素有天的函数,这些因素包括透镜形状、朝向和折射率。

激光器聚焦光斑大小计算激光器聚焦光斑大小计算在激光技术应用中具有重要意义。

聚焦光斑大小的计算是为了确定激光器的光束直径及焦点大小，从而提供更准确的激光器应用指导。

首先，我们需要了解激光器聚焦光斑大小计算的基本原理。

在激光器中，光束会经过聚焦透镜，通过调整透镜的参数来实现光束的聚焦与扩散。

聚焦光斑大小的计算涉及到光束的直径以及透镜的焦距。

在进行计算之前，我们首先要确定激光器的波长，以便选择合适的计算公式。

一般情况下，激光器的波长可以在设备的技术参数或者说明书中找到。

对于高斯光束来说，聚焦光斑是一个类似伞形的光斑，其直径可以由以下公式计算得出：ω = λ * f / π * D其中，ω表示光斑的半高全宽（Half Maximum Beam Width），λ代表激光器的波长，f是透镜的焦距，D为光束的直径。

需要注意的是，激光器波长的单位一般是纳米（nm），焦距的单位一般是毫米（mm），光束直径的单位一般是微米（μm）。

所以，在计算过程中，需要将单位进行换算。

以一个示例来说明计算的具体步骤。

假设某激光器波长λ为532nm，透镜焦距f为10mm，光束直径D为2mm。

代入公式进行计算：ω = 532 * 10 / π * 2 ≈ 846.89 μm因此，根据计算结果，可以得出该激光器的聚焦光斑大小约为846.89微米。

了解了激光器聚焦光斑大小的计算方法后，我们可以明确其指导意义。

通过计算，可以确定光束的直径和焦点大小，从而在激光器应用中提供准确的参数指导。

这对于需要进行高精度加工的领域尤为重要，如制造业中的激光切割、雕刻以及科学研究中的激光束实验等。

总之，激光器聚焦光斑大小的计算是激光技术中一个重要而复杂的问题。

通过了解计算的基本原理和具体步骤，我们可以准确地确定激光器在应用中的光斑大小，为相关领域提供具有指导意义的参考。

同时，在实际操作中，我们还需要考虑其他因素的影响，如激光器的波束质量等，以获得更精确的计算结果。

半导体激光光斑激光技术作为一种高度聚焦、高亮度的光源，广泛应用于科研、工业、医疗等领域。

而半导体激光器作为一种重要的激光器源，其光斑质量的优劣直接影响着激光器的性能和应用效果。

本文将重点探讨半导体激光器的光斑特性以及影响光斑质量的因素。

我们需要了解什么是半导体激光光斑。

半导体激光光斑是指激光器发出的光经过透镜或光学系统后形成的光斑图案。

它是光束在焦平面上的分布情况，通常呈高斯分布。

光斑的大小和形状对于激光器的应用至关重要。

半导体激光器的光斑质量受到多种因素的影响。

首先是激光器自身的特性，如激光器的谐振腔质量、谐振腔内反射镜的质量等。

其次是激光器的驱动电流和温度稳定性，这两个因素直接影响激光器的工作状态和性能参数。

此外，光学元件的质量也会对光斑产生重要影响，如透镜的表面质量、透镜与激光器之间的对准精度等。

光斑质量的好坏对于激光器的应用至关重要。

一个好的光斑应具有以下特点：首先是光斑的尺寸小，这样可以实现更高的光功率密度，提高激光器的功率输出。

其次是光斑的形状要均匀，避免出现不均匀的亮斑或暗斑。

此外，光斑应具有高度的聚焦性，能够实现精细加工和高分辨率成像等应用。

为了获得高质量的光斑，我们需要注意以下几个方面。

首先是选择优质的激光器和光学元件，确保其质量和性能能够满足应用需求。

其次是保证激光器的稳定工作状态，通过控制驱动电流和温度来实现。

此外，保持光学元件的清洁和精确的对准也是非常重要的。

除了上述因素外，光斑质量还会受到环境因素的影响。

例如，空气中的湿度和污染物会对光斑产生一定的影响，因此在实际应用中需要注意环境的控制和净化。

半导体激光光斑的质量对于激光器的性能和应用效果具有重要影响。

通过选择优质的激光器和光学元件，并保持激光器的稳定工作状态和光学元件的清洁和对准，可以获得高质量的光斑。

在实际应用中，还需要注意环境因素对光斑质量的影响，以确保激光器的正常运行和应用效果的实现。

激光加工中场镜中心光斑与边缘光斑不一致的原因
激光加工中，场镜是用来聚焦激光束的光学元件。

在场镜的聚焦区域内，光束会被聚焦成一个光斑，该光斑的大小和形状是由场镜的焦距和激光束的直径决定的。

然而，在激光加工中，由于一些原因，中心光斑和边缘光斑可能会出现不一致的情况。

以下是一些可能的原因：
1. 场镜表面污染：场镜表面的污染会导致光的散射和吸收，从而影响光束的聚焦效果。

这可能会导致中心光斑和边缘光斑的不一致。

2. 场镜偏心：场镜可能不完全对称，而是稍微偏离了光轴。

这将导致光束在聚焦时发生一定的偏移，从而影响中心光斑和边缘光斑的位置对齐。

3. 场镜畸变：由于制造或使用过程中的一些因素，场镜可能会产生一些畸变，如球面畸变或色差。

这些畸变会导致光束在场镜中传播时发生偏折和散射，从而影响光斑的形状和大小。

4. 光束质量问题：激光束在传播过程中可能会出现一些质量问题，如波前畸变或空间涟漪。

这些质量问题可能会导致光斑的不一致。

综上所述，场镜表面污染、偏心、畸变以及光束质量问题都可能导致激光加工中中心光斑和边缘光斑的不一致。

因此，在激光加工中，应该定期检查和清洁场镜，确保其表面干净无污染；
另外，在选用场镜时应选择质量好、制造精度高的产品，以减少畸变和偏心的发生。

激光原理与技术_电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.在锁模激光器中，被锁定的模式数量越多，脉冲周期越短。

参考答案:错误2.对于对称共焦腔，其傍轴光线在腔内往返传输次即可自行闭合，其自再现模式为高斯光束。

参考答案:2##%_YZPRLFH_%##二##%_YZPRLFH_%##两3.谐振腔损耗越大，品质因子越高。

参考答案:错误4.有激光输出时，激活介质不是处于热平衡条件。

参考答案:正确5.在主动锁模激光器中，调制器应该放到谐振腔的一端。

参考答案:正确6.为得到高转化效率的光学倍频，要实现匹配，使得基频波和倍频波的折射率要相等，在他们相互作用过程中，两个基频光子湮灭，产生一个倍频光子。

参考答案:相位7.尽量增加泵浦功率有利于获得单模激光输出。

参考答案:错误8.在调Q激光器中，随着Dni/Dnt的增大，峰值光子数增加，脉冲宽度。

参考答案:变窄##%_YZPRLFH_%##变小##%_YZPRLFH_%##减小9.关于基模高斯光束的特点，下面描述不正确的是。

参考答案:基模高斯光束在激光腔内往返传播时没有衍射损耗10.KDP晶体沿z轴加电场时，折射率椭球的主轴绕z轴旋转了度角。

参考答案:45##%_YZPRLFH_%##四十五11.稳定谐振腔是指。

参考答案:谐振腔对旁轴光线的几何偏折损耗为零12.形成激光振荡的充分条件是。

参考答案:光学正反馈条件和增益阈值条件13.关于谐振腔的自再现模式，下面那个说法是正确的？参考答案:自再现模式与谐振腔的稳定性有关14.三能级激光器的激光下能级是基态，需至少将原子总数的通过泵浦过程转移到激光上能级，才能实现受激辐射光放大。

参考答案:一半##%_YZPRLFH_%##1/2##%_YZPRLFH_%##50%##%_YZPRLFH_%##二分之一##%_YZPRLFH_%##百分之五十15.谱线加宽是指的光谱展宽。

参考答案:自发辐射16.关于自发辐射和受激辐射说法正确的是。

激光聚焦光斑和焦深是激光应用中两个重要的光学特性。

聚焦光斑决定了激光的功率密度和作用范围，而焦深则决定了激光在聚焦点外的清晰成像范围。

关于激光聚焦光斑的计算，通常涉及激光束的发散角、光学系统的焦距和物距等因素。

以平行激光束经过理想光学系统后形成的光斑为例，其大小可以通过光线传播的几何关系来计算。

具体来说，激光束的发散角（即光斑半径随距离变化的斜率）需要已知，而光学系统的焦距（即光线从物体到焦点的距离）和物距（即激光源到光学系统的距离）也需要确定。

通过适当的数学运算，可以得出聚焦后光斑的直径。

焦深则是激光聚焦性能的另一个关键指标。

焦深定义为在一定的聚焦光束状态下，焦点前后能保持一定清晰成像范围的深度。

这个深度取决于激光功率、焦距、物距以及光学系统的其他特性。

焦深越大，意味着激光在聚焦点外的清晰成像范围就越广，这对于很多激光应用来说是非常重要的，比如在微加工、焊接、医疗等领域。

在实践中，可以通过调整激光功率、光束质量（如发散角）、光学系统的设计等因素来优化激光的聚焦光斑和焦深。

这些因素之间存在复杂的相互作用，需要光学、物理、材料等方面的专业知识来进行深入研究和精确计算。

总的来说，激光聚焦光斑和焦深是激光应用中非常重要的两个参数，它们直接影响到激光的作用效果和应用范围。

通过精确的计算和优化，我们可以更好地利用激光的能量，提高其应用效果和效率。

激光切割中的光路设计和光束质量控制激光切割是一种广泛应用的现代工艺技术，它具有高效率、高精度、高质量的优点，被广泛应用于工业制造、医疗器械、航空航天等领域。

其中激光光路设计和光束质量控制是保障激光切割技术的关键因素，本文就这两点来深入探讨。

一、激光切割的光路设计激光切割光路的设计直接关系着激光的能量传输和光斑的大小，影响激光切割效率和精度。

光路设计要根据切割材料的性质和切割要求来确定。

通常的光路设计包括以下几种方式：1、共焦式光路共焦式光路是当工件表面和聚焦镜焦距相等时，激光与工件的交点处于聚焦镜的焦点位置，在切割过程中能够得到最小的光斑和最高的功率密度，从而达到切割的最高效率和最高精度。

但是该方式对工艺要求较高，需要考虑到聚焦镜的形状、材料和光束的入射角等参数，容易因工艺细节不当而导致不合适的焦距和光斑大小。

2、分离式光路分离式光路是将光路分成发射和接收两部分，方便进行调节和维护。

该方式可以通过倾斜激光翻转镜使光路分离，最终将激光聚焦到工件上。

当要加工不同种类的材料时，可以更换聚焦镜和透镜等部件，以适应改变材料时的光学要求。

3、侧射式光路侧射式光路是指激光入射工件的方向与切割方向垂直，以使激光切割面向工件的一侧进行，以保证切割精度和切割面的光洁度。

该方式适用于切割厚度较大的金属材料，可以保证激光切割的稳定性和精度。

二、光束质量控制光束质量是指光束的形态和光强分布，决定着光束的聚焦程度和光斑的大小，直接影响着激光切割的效率和质量。

因此，光束质量控制是保证激光切割精度和稳定性的关键措施。

1、光束质量的表征光束的质量可以用M2参数来表征，M2参数是指光束传输质量和光束聚焦能力的综合指标，表征光束在自由空间传输和透镜聚焦后的变化情况。

M2取值越小，表示光束的质量越好，聚焦越容易，光斑尺寸越小。

2、提高光束质量的方法提高光束质量可以从以下几个方面入手：（1）激光器质量控制：保证激光器的性能和光束的稳定性；（2）光路设计优化：保证光路的垂直性和光路长度的最小化；（3）聚焦镜的优化：使用高质量的聚焦镜，提高光学透过率，减小光束的散焦程度；（4）光学元件的清洗和维护：保持光学元件的清洁度，减少光束的散焦。

脉冲激光焊接光斑尺寸
脉冲激光焊接的光斑尺寸是一个重要的参数，它直接影响到焊接的精度和效率。

光斑尺寸通常由以下几个因素决定：
1. 激光器输出特性：激光器的输出特性，包括功率、波长和模式，会影响到光斑的尺寸。

一般来说，更高功率的激光器通常会产生更大的光斑。

2. 焦距：激光束在焊接头部的聚焦位置也会影响到光斑尺寸。

焦距较短通常会导致更小的光斑，而焦距较长则会产生较大的光斑。

3. 光束质量：激光束的质量通常用M²值表示，M²值越低，光斑越容易聚焦成较小的尺寸。

4. 透镜系统：使用的透镜系统和透镜类型也会影响光斑尺寸。

适当选择适合焦距和激光特性的透镜对于控制光斑尺寸至关重要。

5. 焊接材料和要求：焊接材料的类型和要求也会影响光斑尺寸的选择。

某些应用需要更小的光斑以实现高精度焊接，而其他应用可能需要较大的光斑以提高焊接速度。

在实际应用中，光斑尺寸的选择通常需要进行实验和调整，以满足具体焊接任务的要求。

焊接操作员通常会根据焊接材料、焊接速度、焦距和激光器的参数来调整光斑尺寸，以获得最佳的焊接效果。

激光焊接的焊缝成形机理和焊接效果有截然不同的2 种焊接模式：热导焊和深熔焊。

在2 种焊接模式之间存在1 种过渡的不稳定焊接过程，即存在1个过渡区间。

因此要获得良好的焊接质量，首先根据使用要求，确定选用何种焊接模式，然后根据焊接模式制定合适的焊接参数，主要有激光功率、焊接速度和焦点位置(离焦量) ，原则上钛合金激光焊接参数应避开过渡区间，不能接近临界值。

功率越高，熔深越大，焊接的厚度也越大，但过大的激光功率会使焊缝外观变坏，易产生一波一波的突起和空洞。

在功率一定时，焊接速度决定着焊缝单位长度能量输入即线能量的大小，随着焊接速度增大，焊缝线能量降低，熔深和熔宽减少；激光打码机焊接速度过大会使熔深减少，甚至断弧，在焊缝表面形成焊珠。

焦点位于工件表面时，焊缝余高最大，只有焦点位于工件表面下一定距离处时，可获得最大熔深，这个距离与板厚及所使用的激光功率有关；过分的负离焦或正离焦均会使激光深熔焊与热传导焊交替出现，焊缝成形极不规则。

由于激光焊接具有能量高度集中、焊缝成形好、操作简单、易实现自动化等优点，钛合金的激光焊接已日益普及，深入探讨与之相关的问题势在必行。

目前研究表明，如果钛合金激光焊接模式为稳定的热导焊，焊缝成形均匀，熔深和熔宽均很小，且几乎保持不变；如果为稳定的深熔焊，焊缝成形也很均匀，熔深和熔宽明显大于热导焊，且在一定范围内连续变化。

但2 种激光焊接模式之间的过渡区间大小(即焦点位置、激光功率、焊接速度的临界值) 以及焊缝气孔的形成机理、来源、成分等需更深入地研究。

激光深熔焊接的主要工艺参数1)激光功率。

激光焊接中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。

只有当工件上的激光功率密度超过阈值（与材料有关），等离子体才会产生，这标志着稳定深熔焊的进行。

如果激光功率低于此阈值，工件仅发生表面熔化，也即焊接以稳定热传导型进行。

而当激光功率密度处于小孔形成的临界条件附近时，深熔焊和传导焊交替进行，成为不稳定焊接过程，导致熔深波动很大。
