模具钢选用表

附表10：塑料模具主要部件的国产钢料选用及热处理硬度：类别零件名称材料牌号热处理方法硬度说明模体零件动、静模座板、垫板30、35、45 正火HB160-200此正火硬度一般即指进货状态，下同浇道推板45、50、55 调质HB230-270动模固定板静模固定板S50C、45正火HB160-200调质HB230-270推件板45 调质HB230-270T8A，T10A 淬火HRC54-58推出板45 正火HB160-200推杆固定板45 正火HB160-200垫块45、A3 进货状态浇注零件浇口套、SKD61 淬火HRC48-52T8A、T10A 淬火HRC46-50导向零件大导柱大导套GCr15或SUJ2 淬火HRC56-62T8A、T10A 淬火HRC52-56 复位杆小导柱、小导套T8A、T10A 淬火HRC52-56GCr15或SUJ2 淬火HRC56-62 小导柱衬套45 淬火HRC48-52抽芯零件斜导柱T8A、T10A 淬火HRC54-58Cr12 淬火HRC54-58滑块斜滑块P20、P20+Ni 预硬HRC30-40 渗氮HV700-80040Cr 正/退火HB175-230 渗氮HV700-80045 正火HB170-220 渗氮HV600-800 楔紧块锁紧楔T8A、T10A 淬火HRC54-5845 淬火HRC43-48耐磨块40Cr 正/退火HB175-230 渗氮HV700-800 T8A，T10A 淬火HRC54-58顶出零件顶杆顶管拉料杆SKD61 淬火HRC50-6065Mn 淬火HRC50-554Cr5MoSiV1(国产H13)淬火HRC38-42 芯部渗氮HV900-1100 深度0.3mmT8A，T10A 淬火HRC50-55顶出块P20、P20+Ni 预硬HRC30-40 渗氮HV700-80040 Cr 正/退火HB175-230 渗氮HV700-80045 正火HB170-220 渗氮HV600-800定位零件定位圈45 正火HB160-200导套定位圈45 正火HB160-200推出限位块45 正火HB160-200 日本用S45C，表面发黑处理限位钉45 正火HB160-200 日本用S45C ，一类不热处理另一类淬火HRC46-5045 淬火HRC46-50圆锥定位件45 淬火HRC43-48 日本用SKD11(Cr12MoV) HRC58-62 定距螺钉45 淬火HRC33-38 日本用SCM435(35CrMo) HRC33-38其它零件立柱45 正火HB160-200弹簧65Mn、50CrVA 淬火+回火HRC45-50 中温回火冷却水丝堵45 淬火HRC33-38 表面发黑处理油嘴内接头45、40Cr 进货状态一般不得用黄铜滑块导轨滑块压块CrWMn、9CrWMn 淬火HRC53-56 较长件，注意工作面上加油槽40Cr、3Cr2Mo 淬火HRC37-42 较短件，注意工作面上加油槽滑块拉钩30CrMoA40CrNiMoA淬火HRC45-50注意应在工作面上加工油槽锁模块45、A3 进货状态备注：支承柱兼作推板导柱时，支承柱材料用T8A、T10A、GCr15，热处理硬度HRC55～60。

常用模具材料硬度表
一、钢铁材料
1. 碳钢：
低碳钢：HRC 90-110
中碳钢：HRC 110-120
高碳钢：HRC 120-150
2. 合金钢：
低合金钢：HRC 90-110
中合金钢：HRC 110-120
高合金钢：HRC 120-150
3. 不锈钢：
马氏体不锈钢：HRC 50-55
铁素体不锈钢：HRC 55-60
奥氏体不锈钢：HRC 60-65
二、有色金属材料
1. 铜合金：
黄铜：HRC 60-80
青铜：HRC 80-90
2. 铝合金：
变形铝合金：HRC 60-80
铸造铝合金：HRC 80-90
3. 镁合金：HRC 60-80
4. 锌合金：HRC 50-60
5. 钛合金：HRC 60-75
三、非金属材料
1. 塑料模具钢：HRC 65-75
2. 高分子材料：HRC 65-75
3. 其他非金属材料：HRC 65-75
实际硬度可能因材料种类、热处理状态和制造工艺等因素而有所差异。

在选择模具材料时，应综合考虑硬度、耐磨性、韧性、耐腐蚀性等因素，以确保模具的耐用性和使用寿命。

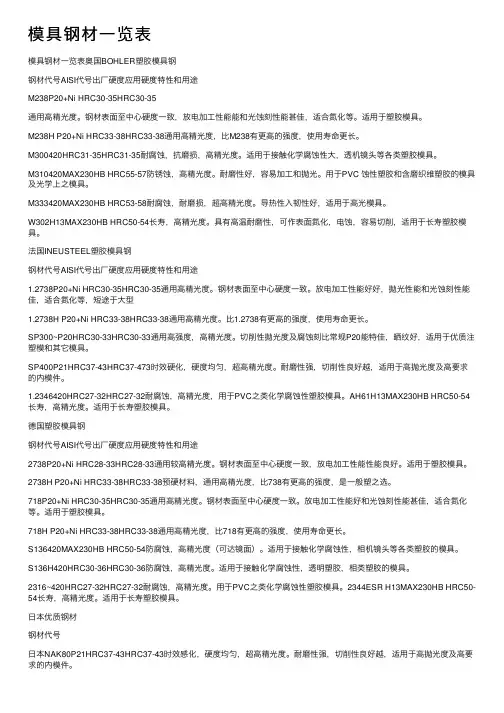

模具钢材一览表奥国BOHLER塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途M238P20+Ni HRC30-35HRC30-35通用高精光度。

钢材表面至中心硬度一致，放电加工性能能和光蚀刻性能甚佳，适合氮化等。

适用于塑胶模具。

M238H P20+Ni HRC33-38HRC33-38通用高精光度，比M238有更高的强度，使用寿命更长。

M300420HRC31-35HRC31-35耐腐蚀，抗磨损，高精光度。

适用于接触化学腐蚀性大，透机镜头等各类塑胶模具。

M310420MAX230HB HRC55-57防锈蚀，高精光度。

耐磨性好，容易加工和抛光。

用于PVC 蚀性塑胶和含磨织维塑胶的模具及光学上之模具。

M333420MAX230HB HRC53-58耐腐蚀，耐磨损，超高精光度。

导热性入韧性好，适用于高光模具。

W302H13MAX230HB HRC50-54长寿，高精光度。

具有高温耐磨性，可作表面氮化，电蚀，容易切削，适用于长寿塑胶模具。

法国INEUSTEEL塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途1.2738P20+Ni HRC30-35HRC30-35通用高精光度。

钢材表面至中心硬度一致。

放电加工性能好好，抛光性能和光蚀刻性能佳，适合氮化等，短途于大型1.2738H P20+Ni HRC33-38HRC33-38通用高精光度。

比1.2738有更高的强度，使用寿命更长。

SP300~P20HRC30-33HRC30-33通用高强度，高精光度。

切削性抛光度及腐蚀刻比常规P20能特佳，晒纹好，适用于优质注塑模和其它模具。

SP400P21HRC37-43HRC37-473时效硬化，硬度均匀，超高精光度。

耐磨性强，切削性良好越，适用于高抛光度及高要求的内模件。

1.2346420HRC27-32HRC27-32耐腐蚀，高精光度，用于PVC之类化学腐蚀性塑胶模具。

AH61H13MAX230HB HRC50-54长寿，高精光度。

模具钢材⼀览表模具钢材⼀览表奥国BOHLER塑胶模具钢钢材代号AISI代号出⼚硬度应⽤硬度特性和⽤途M238P20+Ni HRC30-35HRC30-35通⽤⾼精光度。

钢材表⾯⾄中⼼硬度⼀致，放电加⼯性能能和光蚀刻性能甚佳，适合氮化等。

适⽤于塑胶模具。

M238H P20+Ni HRC33-38HRC33-38通⽤⾼精光度，⽐M238有更⾼的强度，使⽤寿命更长。

M300420HRC31-35HRC31-35耐腐蚀，抗磨损，⾼精光度。

适⽤于接触化学腐蚀性⼤，透机镜头等各类塑胶模具。

M310420MAX230HB HRC55-57防锈蚀，⾼精光度。

耐磨性好，容易加⼯和抛光。

⽤于PVC 蚀性塑胶和含磨织维塑胶的模具及光学上之模具。

M333420MAX230HB HRC53-58耐腐蚀，耐磨损，超⾼精光度。

导热性⼊韧性好，适⽤于⾼光模具。

W302H13MAX230HB HRC50-54长寿，⾼精光度。

具有⾼温耐磨性，可作表⾯氮化，电蚀，容易切削，适⽤于长寿塑胶模具。

法国INEUSTEEL塑胶模具钢钢材代号AISI代号出⼚硬度应⽤硬度特性和⽤途1.2738P20+Ni HRC30-35HRC30-35通⽤⾼精光度。

钢材表⾯⾄中⼼硬度⼀致。

放电加⼯性能好好，抛光性能和光蚀刻性能佳，适合氮化等，短途于⼤型1.2738H P20+Ni HRC33-38HRC33-38通⽤⾼精光度。

⽐1.2738有更⾼的强度，使⽤寿命更长。

SP300~P20HRC30-33HRC30-33通⽤⾼强度，⾼精光度。

切削性抛光度及腐蚀刻⽐常规P20能特佳，晒纹好，适⽤于优质注塑模和其它模具。

SP400P21HRC37-43HRC37-473时效硬化，硬度均匀，超⾼精光度。

耐磨性强，切削性良好越，适⽤于⾼抛光度及⾼要求的内模件。

1.2346420HRC27-32HRC27-32耐腐蚀，⾼精光度，⽤于PVC之类化学腐蚀性塑胶模具。

AH61H13MAX230HB HRC50-54长寿，⾼精光度。

国内常见进口模具钢牌号______________________________________________________________________________________________________________进口淬火钢SMV3W 46～49RC 49～52RC AUBERT＆DUVAL 大灯罩、支架、反射镜镜面钢、高寿命2343ESR 46～49RC 48～52RC 大灯罩、支架、反射镜镜面钢、高寿命8407 46～49RC 45～54RC 一胜百大灯罩、支架、反射镜镜面钢、高寿命2344 46～49RC 48～52RC 布德鲁斯滑块、顶块、镶件高寿命S-136 46～49RC 45～54RC 一胜百大灯罩、支架、反射镜镜面钢、高寿命、耐腐蚀SKD61 46～49RC 滑块、顶块、镶件、杆件高寿命SKH51 59～61RC 小镶针、小顶针、扁顶针高硬度、韧性较好、高耐磨SUJ2 58～62RC 高频淬火导柱、导套、复位杆进口预硬钢NAK80 37～43RC 大同大灯罩、支架镜面钢、焊接性好、韧性差MEK4 42～43RC AUBERT＆DUVAL 后灯灯罩抛光性好NIMAX 40RC 一胜百后灯灯罩抛光性好、皮纹效果好718HH 35～39RC 一胜百后灯灯罩抛光性好、皮纹效果好718S 30～35RC 一胜百寿命要求中等的模具抛光性较好、皮纹效果好718 28～33RC 一胜百寿命要求中等的模具抛光性较好、皮纹效果好618HH 36～40RC 一胜百后灯灯罩后模抛光性较好、皮纹效果好2738 28～33RC 布德鲁斯寿命要求高的大型模具抛光性较好、皮纹效果好738HH 33～38RC 布德鲁斯寿命要求高的大型模具抛光性较好、皮纹效果好738MOD.TS 31RC 布德鲁斯寿命要求高的大型模具抛光性较好、皮纹效果好2711 37～40RC 布德鲁斯滑块、顶块、镶件抛光性好、加工性不好GS-2711 35～38RC 滑块、顶块、镶件抛光性好、加工性不好P20HH 34～38RC 芬苛乐寿命要求高的大型模具抛光性较好、皮纹效果好P20LQ 34～38RC 芬苛乐寿命要求高的大型模具抛光性好、皮纹效果好MOLDMAX30 26～32RC BRUSH WELLMAN 不易冷却的镶件导热性好MOLDMAX40 36～42RC BRUSH WELLMAN 不易冷却的镶件导热性好AMPCO18 192HB AMPCO 导套、导向条、耐磨片自润滑性极佳、耐磨AMPCO21 30RC AMPCO 导套、导向条、耐磨片自润滑性极佳、耐磨Welcome To Download欢迎您的下载，资料仅供参考！。

附表11：塑料模具配件常用钢材之选择模具零件常见选材出厂硬度回火温度常用涂层常用品牌法兰1050 HRC 13-18 不需热处理抚顺特钢限位块P20 HRC 28-32 不需热处理抚顺特钢垫块P20 HRC 28-32 不需热处理抚顺特钢垃圾钉 1.2510 HRC 54~56 180-280HB 不适合做涂层抚顺特钢平衡块P20 HRC 28-32 不需热处理抚顺特钢撑头P20 HRC 28-32 不需热处理抚顺特钢集水块AL-Alloy HB 165 不需热处理抚顺特钢集气块AL-Alloy HB 165 不需热处理抚顺特钢顶棍接头P20 HRC 28-32 不需热处理抚顺特钢隔水片黄铜N/A 不需热处理抚顺特钢触针1050 HRC 13-18 不需热处理抚顺特钢模脚1050 HRC 13-18 不需热处理抚顺特钢吊模块P20 HRC 28-32 不需热处理抚顺特钢锁模块1050 HRC 13-18 不需热处理抚顺特钢运水镶件420H HRC 28-32 不需热处理抚顺特钢压线板stainless-304 N/A 不锈钢板抚顺特钢防尘板PC / stainless-304 N/A 防弹胶或不锈钢板抚顺特钢隔热板电木不需热处理抚顺特钢水口勾针SKD61 HRC 48-52 550℃以上一般不做涂层Misumi 接线盒底座AL-Alloy HB 165 不需热处理抚顺特钢自制斜导柱P20 HRC 28-32 不需热处理Nitride 抚顺特钢斜导柱压块1050 HRC 13-18 不需热处理抚顺特钢斜边座P20 HRC 28-32 不需热处理抚顺特钢压块1050 HRC 13-18 不需热处理抚顺特钢流道镶板P20H HRC 35-38 不需热处理抚顺特钢流道镶件H-13 HRC 48-52 550℃以上抚顺特钢入水镶件 1.2379 HRC 58-60 480-550℃葛利兹三板模法兰P20H / H13 HRC 35-38 /HRC 48-52 预硬/550℃以上抚顺特钢三板模刮水口司P20H / H13 HRC 35-38 /HRC 48-52 预硬/550℃以上抚顺特钢水口转司H-13 HRC 48-52 550℃以上抚顺特钢斜顶8407 / 1.2344 /H13 HRC 48-52 550℃以上Nitride 一胜百/葛利兹/抚顺特钢斜顶座 1.2510 HRC 54-56 180-280℃不适合做涂层抚顺特钢斜顶导向块AL-Bronze 1570 N/mm2不需热处理不适合做涂层抚顺特钢反铲 1.2510 HRC 54-56 180-280℃不适合做涂层抚顺特钢铲机H13 HRC 48-49 550℃以上一般不做涂层抚顺特钢行位压条2510 HRC 54-56 180-280℃不适合做涂层抚顺特钢行位导向条AL-Bronze 1570 N/mm2不需热处理不适合做涂层抚顺特钢行位座P20 / H13 HRC 28-32 /HRC 48-52 550℃以上一般不做涂层抚顺特钢行位T形块P20 HRC 28-32 不需热处理抚顺特钢行位底耐磨片 1.2510 HRC 54-56 180-280℃不适合做涂层抚顺特钢铲鸡耐磨片 1.2510 HRC 54-56 180-280℃不适合做涂层抚顺特钢接线盒底座AL-Alloy HB 165 不需热处理抚顺特钢油机码板P20 HRC 28-32 不需热处理抚顺特钢油机接头P20 HRC 28-32 不需热处理抚顺特钢自制直身公锁A88 / H13 HRC 58-59 /HRC 48-49 480-550℃TiN 一胜百/ 抚顺特钢自制直身母锁A88 / H13 HRC 61-62 /HRC 51-52 480-550℃DLC 一胜百/ 抚顺特钢挤紧块P20 HRC 28-32 不需热处理抚顺特钢同步套H13 HRC 48-49 550℃以上抚顺特钢同步轴H13 HRC 51-52 550℃以上抚顺特钢轴承座P20 HRC 28-32 不需热处理抚顺特钢定位键 1.2510 HRC 54-56 180-280℃不适合做涂层抚顺特钢自制齿条HPM-MAGIC/P20H HRC 37-41 /HRC 35-38预硬/齿部高频淬火Nitride日立/抚顺特钢自制齿轮P20 HRC 28-32 不需热处理Nitride 抚顺特钢自制扣鸡H13 / 2510 HRC 48-52 / HRC54-56 550℃以上一般不做涂层抚顺特钢自制加速顶H13 HRC 48-52 550℃以上抚顺特钢拉板P20 HRC 28-32 不需热处理抚顺特钢拉杆P20 HRC 28-32 不需热处理抚顺特钢风帘AL-Alloy HRC 9-13 不需热处理抚顺特钢治具1050 HRC 13-18 不需热处理抚顺特钢铭牌stainless-304 N/A 不锈钢板抚顺特钢活动镶件定位套AL-Bronze 1570 N/mm2不需热处理不适合做涂层抚顺特钢细长镶针M2 HRC 62-64 550℃以上TiN / DLC 斯穆+碧根柏模板、模胚1050 HRC 13-18 不需热处理抚顺特钢内模仁、胶位镶件P20 HRC 28-32 不需热处理抚顺特钢420H HRC 28-32 不需热处理抚顺特钢/ LKM 1.2316 HRC 28-32 不需热处理抚顺特钢/ LKM 1.2085 HRC 28-32 不需热处理斯帝尔ROYALLOY HRC 28-32 不需热处理斯帝尔1.2344 HRC 48-52 550℃以上TiN / DLC 葛利兹1.2344 ESR HRC 48-52 550℃以上TiN / DLC 萨尔H13 HRC 48-52 550℃以上TiN / DLC 斯穆+碧根柏H11 HRC 48-52 550℃以上TiN / DLC 葛利兹8407 HRC 48-52 550℃以上TiN / DLC 一胜百Unimax HRC 48-52 550℃以上TiN / DLC 一胜百附表12：塑料模具配件常用日本钢材之选择序号配件名称材质硬度HRC 可选标准可选表面涂层热处理其他加工要求等级（mm）1 SKH高速钢精密直推杆SKH51 58～62DIN德标、AISI美标DLC（类金刚石）；TiN（镀钛）；QPQ氧化；整体淬火；或头部退火，退火长度为25－35㎜,头部硬度为25～45HRC根部倒角0.3；表面粗糙度为1.6；长度公差为0～0.1mm.直径公差等级：0～－0.002；或0～－0.0052 SKH高速钢镀硬铬精密直推杆SKH51 58～62DIN德标、AISI美标镀硬铬整体淬火；或头部退火，退火长度为25－35㎜,头部硬度为25～45HRC根部倒角0.3；表面粗糙度为1.6；长度公差为0～0.1mm.直径公差等级：0～－0.0053 SKH高速钢标准直推杆SKH51 58～62DIN德标、AISI美标DLC（类金刚石）；TiN（镀钛）；QPQ氧化；整体淬火；或头部退火，退火长度为25－35㎜,头部硬度为25～45HRC根部倒角0.3；表面粗糙度为1.6；长度公差为0～0.1mm.直径公差等级：－0.01～－0.024 SKD氮化直推杆SKD61表面：900HV;内部：40～45HRCDIN德标、AISI美标氮化氮化处理，表面硬度900HV；根部倒角0.3；表面粗糙度为1.6；长度公差为0～0.1mm.直径2～13公差等级：－0.01～－0.025 SKD淬火直推杆SKD61 50～54DIN德标、AISI美标DLC（类金刚石）；TiN（镀钛）；QPQ氧化；整体淬火；或头部退火，退火长度为30㎜,头部硬度为25～42HRC根部倒角0.3；表面粗糙度为1.6；长度公差为0～0.1mm.直径2～13公差等级：－0.01～－0.026 SUS不锈钢直推杆SUS440C56～60DIN德标、AISI美标直径公差等级：0～－0.0057 SHK高速钢高精密扁推杆SKH51 58～62DIN德标、AISI美标DLC（类金刚石）；TiN（镀钛）；QPQ氧化；整体淬火；或头部退火，退火长度为25－35㎜,头部硬度为25～45HRC根部倒角0.3；表面粗糙度为1.6；长度公差为0～0.1mm.厚度公差：0～－0.0038 SHK高速钢高精密扁推杆SKH51 58～62DIN德标、AISI美标DLC（类金刚石）；TiN（镀钛）；QPQ氧化；整体淬火；或头部退火，退火长度为25－35㎜,头部硬度为25～45HRC根部倒角0.3；表面粗糙度为1.6；长度公差为0～0.1mm.厚度公差：0～－0.0059 SHK高速钢标准扁推杆SKH51 58～62DIN德标、AISI美标DLC（类金刚石）；TiN（镀钛）；QPQ氧化；整体淬火；或头部退火，退火长度为25－35㎜,头部硬度为25～45HRC根部倒角0.3；表面粗糙度为1.6；长度公差为0～0.1mm.厚度公差：0～－0.0110 SKD精密氮化扁推杆SKD61表面：900HV;内部：40～45HRCDIN德标、AISI美标厚度公差：0～－0.00511 SKD标准淬火扁推杆SKD61 50～54DIN德标、AISI美标DLC（类金刚石）；TiN（镀钛）；QPQ氧化；整体淬火；或头部退火，退火长度为30㎜,头部硬度为25～42HRC根部倒角0.3；表面粗糙度为1.6；长度公差为0～0.1mm.厚度公差：0～－0.01。
