尼特火灾自动报警系统调试指导手册一一系统调试(上)
一、控制器系统调试首先检查各个回路线间及线路对地阻值是否符合要求,检查合格后接入各个回路端子。
1.无编码程序情况现场施工人员可进行自动注册操作,按照消防布点图纸检查空码设备。
自动注册功能操作:系统主界面与输入操作密码(28001) 3设置3设备调试T设备注册9 回路注册今输入相应回路号T确定;等待登陆结果,显示本回路空号码,根据号码显示查看现场是否安装相应设备或者是线路是否通畅。
查看空号操作:系统主界面T输入操作密码(28001)T查询今空码查询今输入回路号T 确定。
2.有编码程序情况由尼特技术工程师将程序传输到主机,而后将主机更改成调试模式,主机关机一开机操作。
调试模式更改操作:系统主界面今输入操作密码今设置3其他选项3工作模式今调试模式; 更改完成后将主机关机,开机后无任何按键操作,等待1-2分钟(时间长短根据主机点位大小而定),待系统故障显示完全后,检查各个回路器件状态。
类型检查操作:系统主界面今输入操作密码T设置3设备调试3类型检查3按回路检测3 输入相应回路T确定,等待此回路返回信息,进行故障排查操作。
器件自检操作:系统主界面今操作今自检T器件自检T报故障的设备号码(5位)T确定,此功能可帮助调试人员快速自检报故障设备的故障类型,迅速排出故障,下表为常见故障类型及解决办法。
部件都查到
注意:编写器件设置时注明器件安装地点信息、输入输出地点信息中标明是何设备如排烟口、防火阀、电磁阀、风机、电梯、卷帘门、水泵等等信息。
编写器件组态时需要明确报警要求,联动原理,可参考GB50116-2013设计规范进行编写程序。
1)火灾报警控制器调试本工程采用 JB-QG-GST5000 型控制器采用柜式结构,其最大容量可扩展到 20 个 242 地址编码点的回路,其功能操作显示面板与JB-QB-GST500 型控制器相同,主要特点:控制器采用柜式结构各,信号总线回路板采用拔插式设计,系统容量扩充简单、方便;进一步加强了控制器的消防联动控制功能,可配置多块手动消防启动盘,完成对总线制外控设备的手动控制,并可配置多块 14 路直接控制盘,完成对消防控制系统中重要设备的控制;控制器可加配联动控制用电源系统,标准电源盘可提供 DC24V、6A 电源二总线;控制器容量内的任一地址编码点,可由编码火灾探测器占用,也可由编码模块占用;控制器可扩充消防广播控制盘和消防电话控制盘,组成消防广播和消防电话系统;调试前应切断火灾报警控制器的所有外部控制连线海湾报警控制器回路输出电压为 17V-23V 脉冲电压,并将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件连接后,方可接通电源。
检查数量:全数检查。
检验方法;观察检查。
按现行国家标准《火灾报警控制器》 GB 4717 的有关要求对控制器进行下列功能检查并记录:a. 检查自检功能和操作级别。
使控制器与探测器之间的连线断路和短路,控制器应在 100s 内发出故障信号(短路时发出火灾报警值号除外);在故障状态下,使任一非故障部位的探测器发出火灾报警信号,控制器应在 lmin 内发出火灾报警信号,并应记录火灾报警时间;再使其他探测器发出火灾报警信号,检查控制器的再次报警功能。
b 检查消音和复位功能。
c 使控制器与备用电源之间的连线断路和短路,控制器应在100s 内发出故障信号。
d 检查屏蔽功能。
e 使总线隔离器保护范围内的任一点短路,检查总线隔离器的隔离保护功能。
f 使任一总线回路上不少于 10 只的火灾探测器同时处于火灾报警状态,检查控制器的负载功能。
g 检查主、备电源的自动转换功能,并在备电工作状态下重复本条第7 款检查。
消防电系统调试方案1.消防电系统的调试,应在建筑内部装修和系统施工结束后进行。
调试负责人必须由有资格的专业技术人员担任,所有参加调试人员应职责明确,并应按照调试程序工作。
调试前必须按设计要求查验设备的规格、型号、数量、备品备件等,检查所有消防线路压接线。
以防止在调试中烧毁模块和设备。
2.系统调试要求及必备条件(1)消防电系统调试应在建筑内部装修和系统施工结束后进行;(2)装修已完成,在无粉尘的环境下进行;(3)其他水电专业已完或在无漏水、漏电时进行;(4)消防电源正式供电,可以保证调试持续展开;(5)参与联动的设备均已安装完毕达到可测试的条件;(6)该项目的报警及联动线路检测合格并报监理认定;(7)器件编码表、线路接线表齐备;(8)图纸资料齐全。
3.系统调试(1)火灾自动报警系统调试,应先分别对探测器、报警控制器和消防控制设备等逐个进行单机通电检查,正常后方可进行系统调试。
(2)火灾自动报警系统通电后,应按先行国家标准《火灾报警控制器通过技术条件》的有关要求对报警控制器进行下列功能检查:➢火灾报警自检功能➢消音、复位功能➢故障报警功能➢火灾优先功能➢火灾优先功能➢报警记忆功能➢电源自动转换和备用电源的自动充电功能➢备用电源的欠压和过压报警功能(3)探测器的调试:逐回路开通报警后,在报警主机显示(巡检)已安装的探测器;应采用专用的检查仪器对探测器逐个进行试验(加烟),其报警应在规范规定的时间内准确无误的在消防中心控制器上显示;任选取探测器进行摘头试验,主机应显示故障,并有打印输出(测试量>50%)。
(4)主电源和备用电源:检查火灾自动报警系统的主电源和备用电源,其容量应分别符合现行有关国家标准的要求,在备用电源连续充放电3次后,主电源和备用电源应能自动转换。
在调试过程中,应分别用主电源和备用电源供电,检查火灾自动报警系统的各项控制功能和联动功能。
(5)主机的调试1)主机通电后,应显示正常;启动自检程序,自检正常;2)主、备电切换试验2次,均正常切换,并有声光指示;3)备电运行40分钟,其输出电压不低于22V;4)启动联动程序,用万用表检测联动输出端应有24V电压输出;5)开通通讯主机,接通一部电话应能正常通讯,抽查20%通讯分配盘输出端,应有回答显示,抽测量>20%;6)手动控制盘(柜)开通后,用万用表搭接输出端,应有24V电压输出;短接输入端,应有回答显示,抽测量>20%。
SIEMENSFS18火灾报警系统调试维护手册FD18现场设备FC18火灾报警控制器(联动型)JB-TGZL-FC18R火灾报警控制器(联动型)版本:V02.0西门子西伯乐斯电子有限公司保留此手册最终解释权。
任何单位和个人未经授权不得发布或者传播此手册内容。
本调试维护手册适用于西门子FS18火灾报警系统的调试和维护。
本手册中的常规条款也可在线或致电索取。
西门子西伯乐斯电子有限公司将尽力避免文中的印刷及图片错误,但并不对可能出现的疏忽承担责任。
文中提到的产品参数以及适用说明如有更新,恕不另行通知。
西门子西伯乐斯电子有限公司版权所有,Copyright ? 2006-2009目录1 概述 (1)2 安全 (2)2.1安全提示 (2)2.2安全操作规程 (2)3 系统设计 (3)3.仆S18系统示意图 (3)3.2探测回路拓扑结构 (4)3.3隔离模块应用规则 (5)3.4负载因子计算 (7)3.5传输距离.................................................................................................... 错误!未定义书签。
4 安装 (9)4.1安装现场设备 (9)4.1.1 安装现场设备 (9)4.1.2 检查线路 (9)4.2安装FC18控制器 (10)4.2.1 FC18控制器结构说明 (10)4.2.2 FC18控制器安装及接线 (14)4.3PC与FC18控制器连接 (20)5 调试 (23)5.1系统调试流程 (23)5.2调试流程A —在控制器上直接编程调试 (24)5.3调试流程B――使用FXS1800进行调试 (24)5.4调试流程C―― 使用FXS1800进行网络系统调试 (25)5.5上传/下载配置文件 (26)6 系统维护 (28)6.1日常维护 (28)6.2更改/扩充系统 (28)6.2.1 增加/删除现场设备 (28)6.2.2 增加回路 (29)6.2.3 增加/删除控制器 (29)6.2.4 更新系统文件 (31)6.2.5 备品备件清单 (31)7 故障排除 (33)7.1操作过程中常见故障清单 (33)7.2调试/维护过程中常见故障清单 (35)8 附录 (36)1概述范围本调试手册用于FS18系统(包含FC18控制器、JB-TGZL-FC18R 火灾报警控制器(以下简称FC18R )和FD18现场设备)安装、调试、系统维护和维修的过程。
尼特主机操作使用方法(总58页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March目录第一部分 ... .................................................................................................................... .. - 1 -一、控制器简介 ... ........................................................................................................ .. - 1 -二、技术指标 ... .............................................................................................................. . - 1 -三、主要功能 ... .............................................................................................................. . - 1 -四、操作面板说明 ... .................................................................................................. ... - 2 -4.1 LCD 显示屏 ... ....................................................................................................... . - 3 -4. 2状态指示灯... ......................................................................................................... . - 3 -4.3键盘 ... ............................................................................................................... ... - 3 -4.4微型打印机 ...................................................................................................... ... - 4 -五、快速入门 ... .............................................................................................................. . - 4 -5.1投入电源前需确认事项 ................................................................................... .. - 4 -5.2投入电源后应注意事项 ................................................................................... .. - 4 -5.3基本术语解释 ...................................................................................................... . - 4 -5.4正常监视状态 ...................................................................................................... . - 5 -5.5火警状态的显示及处理 ................................................................................... .. - 5 -5.5.1 火警状态 ... .................................................................................................. .. - 5 -5.5.2 灭火后的处理 ... ............................................................................................ . - 6 -5.6故障状态的显示及处理 ................................................................................... .. - 6 -5.6.1 其它故障 ... .................................................................................................. .. - 6 -5.6.2 器件或模块故障 ... ...................................................................................... .. - 7 -5.7多机联网时的说明及要求 ............................................................................. ... - 7 -5.8键盘解锁和锁键盘 ... ...................................................................................... ... - 8 -5.8.1 控制器开机状态 ... ...................................................................................... .. - 8 -5.8.2 控制器具有自动锁键功能 ... .................................................................... ... - 8 -5.8.3 控制器具有手动锁键功能 ... .................................................................... ... - 8 -5.9数据输入的一般方法 ... ...................................................................................... . - 8 -六、功能详述 ... .............................................................................................................. . - 8 -6.1用户查看功能:“主页面”的说明 ... ................................................................ .. - 8 -6.1.1 “主菜单页面”的说明 ... ............................................................................... .. - 8 -6.2更改设置功能:“设置”菜单的说明 ... .......................................................... ... - 9 -6.2.1 切记 ... ........................................................................................................ ... - 9 -6.2.2 “系统设置”的说明 ... ..................................................................................... . - 9 -6.2.3 “器件设置”的说明 ... ............................................................................... ... - 10 -6.2.4 “器件组态”的说明 ... ............................................................................... ... - 14 -6.2.5 “设总线盘”的说明 ... ............................................................................... ... - 17 -6.2.6 “修改密码”的说明 ... ............................................................................... ... - 19 -6.2.7 “网络设置”的说明 ... ............................................................................... ... - 19 -6.2.8 “设备调试”的说明 ... ............................................................................... ... - 21 -6.2.9 “其它选项”的说明 ... ............................................................................... ... - 28 -6.3用户查看功能:“显示”菜单的说明 ... .......................................................... .. - 29 -6.3.1 “系统设置”的说明 ... ............................................................................... ... - 29 -6.3.2 “器件设置”的说明 ... .......................................................................... ... - 31 -6.3.3 “器件组态”的说明 ... ............................................................................... ... - 31 --Ⅰ-6.3.4 “网络设置”的说明 ... ........................................................................... ... - 32 -6.3.5 “手控点号”的说明 ... ........................................................................... ... - 34 -6.3.6 “广播分区”的说明 ... ........................................................................... ... - 35 -6.3.7 “空码查询”的说明 ... ........................................................................... ... - 35 -6.4手动控制功能:“操作”菜单的说明 ... ...................................................... .. - 35 -6.4.1 “器件曲线”的说明 ... ........................................................................... ... - 35 -6.4.2 “自检操作”的说明 ... ........................................................................... ... - 36 -6.4.3 “点确认灯”的说明 ... ........................................................................... ... - 37 -6.4.4 “启停设备”的说明 ... ........................................................................... ... - 37 -6.4.5 “屏蔽操作”的说明 ... ........................................................................... ... - 38 -6.4.6 “时钟设置”的说明 ... ........................................................................... ... - 39 -6.4.7 “重启音响”的说明 ... ........................................................................... ... - 39 -6.4.8 “关闭音响”的说明 ... ........................................................................... ... - 40 -6.5历史记录查询与打印功能:“记录”菜单的说明... .................................... .. - 40 -6.6突发事件介绍 ... ........................................................................................ ... - 42 -6.6.1 “火警页面”的说明 ... ........................................................................... ... - 43 -6.6.2 “监管页面”的说明 ... ........................................................................... ... - 44 -6.6.3 “自检页面”的说明 ... ........................................................................... ... - 44 -6.6.4 “故障页面”的说明 ... ........................................................................... ... - 45 -6.6.5 “屏蔽页面”的说明 ... ........................................................................... ... - 45 -6.7直控点说明 ... .............................................................................................. .. - 45 -6.7.1 功能概述 ... .............................................................................................. . - 45 -6.7.2 主要技术指标 ... .................................................................................. ... - 45 -6.7.3 面板说明 ... .............................................................................................. . - 46 -6.7.4 内部结构说明 ... .................................................................................. ... - 46 -6.7.5 安装与布线 ... ........................................................................................ .. - 46 -6.8在实际操作中还有一些需要注意的地方 ... .............................................. .. - 46 -七、安装接线图 ... ................................................................................................... . - 47 -7.1外形尺寸图 ... .............................................................................................. .. - 47 -7.2内部接线图 ... .............................................................................................. .. - 49 -7.3 接线端子说明 ... ....................................................................................... ... - 51 -7.3.1 交流 220V ... ....................................................................................... ... - 51 -7.3.2 通讯插箱: ... ....................................................................................... .. - 51 -7.3.3 回路总线: ... ....................................................................................... .. - 51 -7.3.4 直控点: ... ............................................................................................. . - 51 -7.3.5 通讯: ... ............................................................................................. ... - 52 -八、注意事项 ... ................................................................................................... ... - 52 -- II -第一部分一、控制器简介JB-QG-NT8001/JB-QT-NT8001 火灾报警控制器(联动型)是我公司研制开发的新一代超大容量、长距离、高可靠性,集火灾报警、消防联动于一体的分布智能型控制器,采用无极性两总线、全数字量传输、9 片 CPU 同步处理、I2C 总线通讯、CAN 总线通讯、智能算法等先进技术,使系统容量达到 100 万点,系统具有全数字量显示、阈值跟踪、灵敏度可调、单回路容量大、报警点和联动点任意混接、操作直观、调试方便等突出优点。
消防系统调试方案L调试前的准备:(1)调试前应按设计要求查验设备的规格、型号、数量、备品备件等,并且有完整的竣工草图,及编码图。
由施工人员核准无误。
工程安装资料齐全,签字完整。
开通设备调试前,再次检查系统线路,对错线、开路、虚焊和短路等不正常情况进行处理。
(2)在技术负责人的统一指挥下,设备生产厂家,各工种负责人,施工负责人,施工班组人员均到位。
(3 )调试必备工具:对讲机、各种检测仪表、各种检修个人工具齐全。
2、调试:火灾自动报警系统调试,应先分别对探测器、区域报警控制器、集中报警控制器、报警装置和消防控制设备等逐个进行单机通电检查,正常后方可进行系统调试。
(1)火灾自动报警系统通电后首先应对主机全部功能进行检查, 在功能完好的前提下对报警系统设备的逻辑关系按设计要求与规范要求进行编程设置。
(2)检查报警系统的主电源和备用电源容量与互投分别符合国家标准要求,在备用电源连续充放电3次后,主、备电能自动转换。
(3)应采用专用的检查仪器对探测器、手报、消火栓按纽等进行逐个试验,其动作应准确无误。
(4)应分别用主电源和备用电源供电检查火灾自动报警的各项控制功能和联动功能。
(5 )火灾自动报警系统应在连续运行120小时无故障后按要求填写调试报告,为专业检测和工程验收做好准备。
3、系统的验收:3.1 系统验收应在公安消防监督机构监督下,由建设主管单位主持、设计、施工、调试等单位参加共同进行。
由施工单位提交消防工程竣工资料,竣工图。
安排好人员待查,并随时配合检验。
3.2 按照验收主持单位的要求配合各工种操作人员,按要求行事, 随时处理故障,确保验收顺利。
3.3 系统进行:在确保火灾报警系统验收合格,尚存小问题处理完毕,全系统工作正常的情况下,甲乙双方办理交接手续,移交全部资料。
正式移交甲方经过专门培训并经过考试合格的专人负责系统的管理、操作和维护。
3.4 对系统的安装质量在保修期内认真给予处理且应主动不定期的做好回访工作。
目录产品使用需知 (I)一、信号传感器 (1)NT8271电压信号传感器 (1)NT8272电压信号传感器 (2)NT8273电压/电流信号传感器 (3)NT8275电压/电流信号传感器 (5)NT8281电压信号传感器 (8)NT8282电压信号传感器 (9)NT8283电压/电流信号传感器 (11)NT8285电压/电流信号传感器 (13)二、NT8056T消防设备电源状态监控器 (14)三、消防设备电源状态监控系统图 (17)产品使用需知一、产品布线要求◆应符合现行国家标准《建筑电气装置工程施工质量验收规范》(GB50303)的要求,导线的种类、电压等级应符合现行国家标准《火灾自动报警系统设计规范》(GB50116)的规定。
◆系统信号总线宜采用截面积不小于1.5mm2双色双绞阻燃或阻燃耐火电线电缆,弱电桥架或单独穿管敷设,不应敷设在强电桥架中;在强电井道中敷设时宜穿金属管,并与强电明显区分布置。
导线在管内或线槽内,不应有接头或扭结;导线的接头,应在接线盒内焊接或用端子连接。
◆在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。
在穿线前,应将管内或线槽内的积水及杂物清除干净。
敷设在多尘或潮湿场所管路的管口和管子连接处,均应作密封处理。
◆管路超过下列长度时,应在便于接线处装设接线盒:a、管子长度每超过45m,无弯曲时;b、管子长度每超过30m,有1个弯曲时;c、管子长度每超过20m,有2个弯曲时;d、管子长度每超过12m,有3个弯曲时;e、管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均应套锁母。
◆在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定。
吊装线槽的吊杆直径,不应小于6mm。
◆线槽直线段应每隔1.0m~1.5m设置吊点或支点,在下列部位也应设置吊点或支点:a、线槽接头处;b、距接线盒0.2m处;c、线槽走向改变或转角处;◆管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等) 处,应采取补偿措施,导线跨变形缝的两侧应固定,并留有适当余量。
消防报警主机操作流程说明火警处理:当发生火警时;若确认有火灾发生施。
例如::*启动报警现场的声光警报器发出火警声光提示;*拨打消防报警电话报警;*启动消防灭火设备1、消防主机在手动状态下按对应区域电磁阀按钮同时启动电动消防泵进行灭火。
2、消防主机在自动状态下现场区域内消防手动报警按钮被按下后消防主机将自动启动现场的灭火装置进行灭火。
若为误报警:*检查误报火警部位是否灰尘过大、温度过高; *按“复位”键使控制器恢复正常状态观察是否还会误报;如果仍然发生误报可将其屏蔽尽快通知安装单位或厂家进行维修。
故障与异常处理:*当发生故障时首先应按“消音”键中止警报声。
然后应根据控制器的故障信息检查发生故障的部位确认是否有故障发生;若确认有故障发生应根据情况采取相应措施:*当报主电故障时则检查主电源的接线、熔断器是否发生断8小时;*当报备电故障时:当备用电池连续工作时间超过8小时后也可能因电压过低而报备电故障;*若为现场设备故障排除后再利用设备取消屏蔽功能将设备恢复:*当发生故障原因不明或无法恢复时;*若系统发生异常约吉音、尤指示、气味等情况时并尽快通知安装单位或厂家: 启动/停动:当确认发生火警时.可通过手动方式快速启动消防灭火设备。
首先应确认该设备为总线制设备还是直接控蔺设各:*总线制设各:根据手动消防启动盆的透明窗内的提示信息找到要启动的设备对应的单元:若再次按下该键则启动灯熄灭启动命令被终止:*直接控制设备:根据直接控制盘面板上的标签找到要启动的设备对应的单元按下这个单元的手动键启动灯点亮启动会令发出。
若该设备为电平控制方式启动命令被终止:若该设备为脉冲控制方式需找到停动该设备对应的单元并按下这个单元的手动键启动全令被终止: 键盘解锁: (除“消音”键外)保护备电:*88小时应关闭控制器的备电。

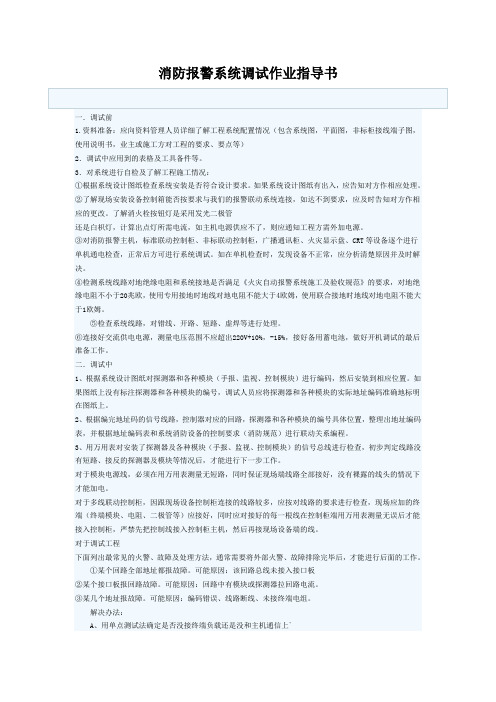

消防报警系统调试作业指导书一.调试前1.资料准备:应向资料管理人员详细了解工程系统配置情况(包含系统图,平面图,非标柜接线端子图,使用说明书,业主或施工方对工程的要求、要点等)2.调试中应用到的表格及工具备件等。
3.对系统进行自检及了解工程施工情况:①根据系统设计图纸检查系统安装是否符合设计要求。
如果系统设计图纸有出入,应告知对方作相应处理。
②了解现场安装设备控制箱能否按要求与我们的报警联动系统连接,如达不到要求,应及时告知对方作相应的更改。
了解消火栓按钮灯是采用发光二极管还是白枳灯,计算出点灯所需电流,如主机电源供应不了,则应通知工程方需外加电源。
③对消防报警主机,标准联动控制柜、非标联动控制柜,广播通讯柜、火灾显示盘、CRT等设备逐个进行单机通电检查,正常后方可进行系统调试。
如在单机检查时,发现设备不正常,应分析清楚原因并及时解决。
④检测系统线路对地绝缘电阻和系统接地是否满足《火灾自动报警系统施工及验收规范》的要求,对地绝缘电阻不小于20兆欧,使用专用接地时地线对地电阻不能大于4欧姆,使用联合接地时地线对地电阻不能大于1欧姆。
⑤检查系统线路,对错线、开路、短路、虚焊等进行处理。
⑥连接好交流供电电源,测量电压范围不应超出220V+10%,-15%,接好备用蓄电池,做好开机调试的最后准备工作。
二.调试中1、根据系统设计图纸对探测器和各种模块(手报、监视、控制模块)进行编码,然后安装到相应位置。
如果图纸上没有标注探测器和各种模块的编号,调试人员应将探测器和各种模块的实际地址编码准确地标明在图纸上。
2、根据编完地址码的信号线路,控制器对应的回路,探测器和各种模块的编号具体位置,整理出地址编码表,并根据地址编码表和系统消防设备的控制要求(消防规范)进行联动关系编程。
3、用万用表对安装了探测器及各种模块(手报、监视、控制模块)的信号总线进行检查,初步判定线路没有短路、接反的探测器及模块等情况后,才能进行下一步工作。
产品使用需知一、产品布线要求◆火灾自动报警系统的传输线路应采用金属管、可挠(金属)电气导管、B1级以上的钢性塑料管或封闭式线槽保护。
不同电压等级的线缆不应穿入同一根保护管内,当合用同一线槽时,线槽内应有隔板分隔。
◆工程用二总线:宜选用截面积不小于1.0mm2双色双绞阻燃或阻燃耐火电线电缆。
◆DC24V电源线:宜选用截面积不小于1.5 mm2双色双绞耐火铜芯电线电缆。
◆线间电阻(一般在40KΩ—120 KΩ之间)线对地电阻(必须大于20 MΩ)。
◆保护接地:单独接地不得大于4Ω,联合接地不得大于1Ω;接地方法:应采用截面积大于25 mm2的铜芯绝缘导线或电缆从接地体引至消防控制室的接地板,再用截面积大于4 mm2的铜芯软线从接地板引至报警主机的接地端子。
二、产品安装及接线注意事项◆安装点型光电感烟探测器与点型感温火灾探测器时,探测器和底座必须牢固安装。
安装期间探测器的保护罩不要取下,以免灰尘影响。
◆输入输出模块采用磁保持继电器,具有两组常开常闭触点,磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用,其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的,可能会有运输途中客观原因偶发模块常开点变为常闭点,此时可将模块上电即可恢复正常。
◆输入输出模块不可直接控制交流220V或以上的高压设备,需配接切换接口完成强电控制功能。
◆输出模块的音源线(AC120V)严禁与二总线(DC28V)混接,会造成设备烧损。
◆受控设备(输入及输入输出模块)的反馈端子严禁直接接地,如反馈线对地直接短路,会造成整个回路二总线对地短路。
◆切换接口与输入输出配合使用,也可以当做一个继电器使用,可控制AC220V小于4A的受控设备。
◆消火栓按钮有四线制与六线制两种穿线方式,用于四线制时,两根总线,两根启泵线,不需反馈线,它是通过两总线把反馈灯点亮,每个回路最多带50个消火栓按钮。
用于六线制时,两根总线、两根启泵线和两根反馈线,需注意反馈是有源的,是由消防泵启动后控制柜给出的DC24V,在安装调试时必须测量其反馈电压,否则串入交流电,会把主机及消火栓按钮烧掉。
尼特消防电气系统调试指导工具书目录技术服务标准流程调试前准备产品使用安装调试注意事项以及故障排除方法一.火灾探测器类1-普通编码型火灾探测器2-非编码型火灾探测器3-防爆编码型火灾探测器4-红外光束感烟探测器二,手动报警按钮类1-手报2-消火栓按钮三.警报设备类1-编码型火灾声光报警器编码型火灾声报警器编码型火灾光报警器2-警铃四.各项功能模块1-总线短路隔离器2-输入模块3-输入输出模块4-输出模块5-中继模块6-切换接口7-手动接口五.分布智能控制系统1-火灾显示盘2-总线制手动控制盘NT83103-多线制手动控制盘NT83094-广播系统5-多线电话系统HDM21016-总线电话系统HDM32107-NT8001火灾报警控制器(联动型)8-NT8005火灾报警控制器(联动型)9-FT8003火灾报警控制器(联动型)六.气体灭火控制系统1-气体释放警报器(又称:放气指示灯)2-紧急启停按钮3-FT8030气体灭火控制器4-NT8031火灾报警控制器/气体灭火控制器七.防火门监控系统1-监控模块2-防火门电动闭门器GA93-3C Ⅲ(LEWE-FWD)3-门磁开关MC-574-NT8051防火门监控器5-NT8052电源箱八.消防电源监控系统1-消防设备电源状态监控器2-电压信号传感器3-电压/电流信号传感器4-电流互感器九.电气火灾监控系统1-电气火灾监控设备2-组合式电气火灾监控探测器3-测温式电气火灾监控探测器4-温度传感器十.可燃气体探测报警系统1-点型可燃气体探测器2-可燃气体报警控制器3-可燃气体报警控制器电源箱十一.家用报警控制系统技术服务标准流程1目的为规范渠道技术服务人员的服务行为,提高服务效率,最大限度满足客户的要求。
2范围适用于渠道技术服务人员日常技术服务工作的开展3 职责3.2技术服务人员3.2.1负责渠道相关项目的售前、售中、售后技术服务工作。
3.2.2负责客户的技术咨询讲解,及时解决用户的各种技术问题,接受并处理客户投诉和抱怨。
3.2.3负责配合业务人员开展销售支持工作,有目标有针对性地介绍我公司的产品。
3.2.4负责整理和提供现场支持项目工程档案资料及必要的记录和报表等。
3.2.5负责技术方案、图纸、CRT及合同技术配置的制作及评审。
3.2.6负责客户技术培训工作。
3.2.7负责收集同行业产品信息、反馈产品质量问题并提出合理的改进建议。
3.2.8上级交待的一些其它工作。
4、程序4.1 售前服务工作4.1.1在工程项目前期如客户要求需对工程图纸进行优化,技术服务人员可配合客户进行二次图纸优化设计,并需说明优化设计后图纸仅供工程施工参考。
4.1.2技术服务人员需结合项目图纸及实际情况提供合理的配置方案,积极征求客户的意见,避免出现技术缺陷。
4.1.3工程施工前期,技术服务人员需对客户提供现场布线及设备安装指导,解答客户提出的技术问题,特别是对初次使用尼特产品的客户必须进行系统的产品施工布线培训,说明施工注意事项。
4.2 售中服务工作4.2.1货物到达工程现场后,服务人员需到达工程现场协助客户核实现场货物数量及产品型号,并对控制器类设备进行外观检查和开机检查,如发现有货物破损或控制器类设备无法正常工作等异常现象,需及时拍摄视频或者照片,及时留存相关证据,并第一时间联系公司技术支持,帮助客户协调补充或更换设备。
4.2.2服务人员每次工程调试应带齐工具、各种控制器的操作手册和所有质量记录,并根据工程大小适当带一些备件。
4.2.3调试开始前检查工程线路:包括管线铺设、工程用线、线间电阻、线对地电阻、保护接地、核实已安装设备的接线,以上各项发现不符合规定之处应立即提出改正或修改意见,并填写《工程整改通知书》。
4.2.4调试开始后,向施工方索取施工工程图纸,了解工程情况(消防设备种类、各分区编码点的回路设置、工程公司人力安排等)。
4.2.5 调试过程中,根据工程公司提供的工程图纸和编码表,按照国家现行标准《GB50116-2013》的要求并结合施工方实际的控制需求,进行火灾报警控制器的逻辑关系编写,并将编写好的逻辑关系程序下传至控制器主机,检查传输,确定传输成功。
同时,记录调试过程中的各项数据,并配合施工方进行实际测试。
4.2.6调试完成后,整理所有调试资料和数据,并进行留存。
做好与工程方和甲方的交接、交代工作,填写必要的表单,要求有相关负责人的签字确认。
4.2.7积极配合工程安装公司,在初步配合检测通过后,由工程安装公司向消防部门提交验收申请报告,并配合整体验收,工程验收后,应填写我方提出的工程验收报告单。
4.3售后服务工作4.3.2公司对于不欠款的工程提供售后服务时,执行以下几种服务:4.3.2.1执行工程定期电话回访时,应确保系统运行良好,用户对我公司产品的操作和维修方面无疑问。
4.3.2.2对工程常见的故障,实施电话指导。
进行电话指导时,应确保用户明确操作方法和步骤。
需输出明确《电话记录》信息。
4.3.2.3在电话指导难于解决问题时,应尽快赴现场排除故障。
4.3.2.4对达到保修期的工程,服务人员应进行一次现场回访,对系统的运行情况进行整体检修、测试,并向用户说明工程现状及有偿服务相关规定。
4.3.3对于不予服务的用户分以下几种情况分别处理:4.3.3.1欠款工程:对于欠款未开通的工程或欠款已开通的工程,应由销售部在催款清欠有关函件中重点强调在甲方欠款期间,将不予调试、检测/验收、培训、维修等服务,由此所造成的后果应由用户负责。
4.3.3.2对于不欠款且超过保修期的工程,如系统发生故障且用户因某种原因不配合公司进行有偿服务,技术服务人员应及时请示主管领导是否给予维修,如不予维修,应将设备等问题致函用户,并存入工程档案。
4.3.3.4在执行有偿服务时,必须先按照损坏设备,与公司确定维修价格,然后与用户说明并在其付款后,才能实施维修。
申请先维修后付款的,必须经过部门经理批示才可执行。
4.3.3.5保证系统的可靠性,在保修期内进水的产品不予维修,按成本价更换同类型的产品。
其它系统产品或部件将根据损坏程度进行维修或更换。
4.3.4 产品问题反馈接收、传递、处理渠道技术人员对产品存在质量问题或者合理化改进建议时可填写《产品问题反馈表》,反馈至公司技术支持。
6、服务标准在职责权限内,最大程度地满足顾客的需求。
对特殊的要求,应向顾客做以解释,得到顾客的理解,必要时应渠道经理请示后再向顾客回复。
6.1日常服务工作标准6.1.1不准做服务单以外的工作。
6.1.2不准说不负责任的话。
6.1.3不准接受有目的宴请。
6.1.4每一次服务都要有事先沟通、事中安排、事后交待。
6.1.5每一次服务都要切实解决一些问题。
6.1.6每一次服务都要有一个详实总结。
(总结经验和教训)6.1.7每一次服务都要有相关的记录。
6.1.8每一种质量记录均应由相关人员签字(盖章)。
6.1.9每一次服务都要根据安装调试作业指导书规定流程执行。
6.1.10在服务的各个环节,都要注重言谈举止,维护公司形象,树立尼特服务品牌,对模糊不清的问题,应弄清楚后再向客户讲解,以免对公司造成负面影响。
7 相关文件《工程现场作业指导书》8 质量记录《器件设置》《器件组态》《工程整改通知单》《工程检测/验收报告单》《用户操作培训记录》《客户回访记录》《设备维修记录》《电话记录》《产品问题反馈表》调试前准备1,查看现场建筑布局,清晰建筑结构2,查看系统图、平面图,了解消防监控室、系统配置、回路划分、24V电源分配、部件安装位置情况3,了解探测器安装类型是否合理、控制模块的设置是否满足要求4,了解各个外围设备的类型、工作电压、工作电流、动作方式、有无反馈信号5,指出设计中不合理处(参考--GB50116-2013《火灾报警系统设计规范》),及时向相关单位反映6,索要编码表,并检查编码表是否齐全,设备编码是否有重码和超范围的情况7,判定是否具备调试条件8,调试开机前应明确回路线,电源线,广播线等是否有短路、断路和串电压的情况,有以上任意情况,严禁接入控制器系统9,应熟记器件类型表(见附1)产品使用安装调试注意事项以及故障排除方法注:外围系列基础布线要求:1,二总线:宜选用截面积不小于1.0mm2双色双绞阻燃或阻燃耐火电线电缆2,DC24V电源线:宜选用截面积不小于1.5 mm2双色双绞耐火铜芯电线电缆3,线间电阻一般在40KΩ—120 KΩ之间,线对地电阻必须大于20 MΩ,以上电阻值包括二总线和电源线一,火灾探测器类1-普通编码型火灾探测器包括:点型光电感烟火灾探测器(编码型)、点型感温火灾探测器(编码型)、点型复合式感烟感温火灾探测器(编码型)产品安装调试注意事项以及故障排除方法:1)如果主机器件自检为找不到器件,发生此情况的原因和处理方式①确认器件是否是在线状态,观察火警灯工作情况②确认器件是否有串回路,接错线的情况③确认器件编码是否和自检号码一致④确认器件是否有编码⑤用编码器测试是否可以正常“读”“写”码操作,确认器件自身通讯功能是否正常2)如果主机器件自检为自检故障,发生此情况的原因和处理方式①器件内部元器件损坏,需要更换或维修3)如果主机器件自检为类型不符①主机设置类型与器件类型不匹配②不同类型之间器件重码,重码后可摘除此器件,再次自检后可检查与何种器件重码2-非编码型火灾探测器包括:点型光电感烟火灾探测器(非编码型)、点型感温火灾探测器(非编码型)、点型复合式感烟感温火灾探测器(非编码型)产品安装调试注意事项以及故障排除方法:1)非编码探测器需要配合中继模块使用2)每个中继模块最多接10个非编码探测器3)末端需要接中端器或4.7K0.25W终端电阻4)接线方式见中继模块说明3-防爆编码型火灾探测器包括:点型光电感烟火灾探测器(防爆型)、点型感温火灾探测器(防爆型)产品安装调试注意事项以及故障排除方法:1)配合齐纳式安全栅使用,齐纳式安全栅使用注意事项①安全栅进线1正极,2负极(注意有记性,不能接反,接反后会导致安全栅烧毁),出线3、4(无极性,接非编探测器)②齐纳式安全栅为一次性保护器件③齐纳式安全栅应安装在安全区域④安装位置必须有非常可靠的接地系统,并且该齐纳式安全栅的接地电阻应小于1Ω⑤每个齐纳式安全栅可以安全保护10个防爆设备2)有防爆产品的工程,需要保证主机具有防爆功能,否则接入齐纳式安全栅和防爆设备时,普通报警主机不能正常与之通讯3)如果主机器件自检为类型不符①主机设置类型与器件类型不匹配②不同类型之间器件重码,重码后可摘除此器件,再次自检后可检查与何种器件重码4)安装接线图如下:4-红外光束感烟探测器产品安装调试注意事项以及故障排除方法:1)需配合输入模块使用,接入输入米快的信号接收端,接收端并联100K0.25W电阻2)发射器和接收器之间的探测区域长度宜在3-100m范围内3)相邻两组探测器的水平距离不应大于14m。
