ZJ系列渣浆泵技术参数
ZJ系列渣浆泵技术参数特点和用途：ZJ型泵为轴向吸入、单级单吸、悬臂卧式离心渣浆泵，该型泵采用国际上先进的固液两相流理论，按最小损失原则设计。
其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击等局部与沿程水力损失，从而减轻了过流部件的磨损，提高了水力效率，降低了运行噪音和振动；该系列泵过流部件采用高硬合金铸铁，其材质具有高抗磨性、抗腐蚀性、抗冲击性能，从而使其寿命提高。
此外，该系列泵采用动力降压，保证了浆体不易泄露。
ZJ型渣浆泵可泛适用于矿山、冶金、电力、煤炭、化工、建材等行业，输送含有固体颗粒的磨蚀性和腐蚀性浆体，其固液混合物最大重量浓度：灰浆45%，矿浆60%。
该系列渣浆泵规格型号齐全，可采用直联、皮带、液力、变频调速等传动形式，亦可根据用户需要串联或并联进行。
型号意义说明：如 : 350ZJ-100F350: 泵出口直径(mm)Z : 杂质泵J : 浆液G : 给料100: 叶轮直径 (cm)F : 叶轮叶片数6枚A为5枚（可省略），B为4枚，C为3枚，F为6枚，G为7枚，H为8枚Z J 系列渣浆泵主要技术参数型号允许配带最大功率N(kw)流量Q(m3/h)扬程H(m)转速n(r/m)最高效率η(％)汽蚀余量(m)间断通过最大粒度(mm)泵重T(kg)350ZJ-100F 560 526-2339 300-590 77.6 96 5465 300ZJ-100 450 464-1826 300-590 88 5265300ZJ-90 560 505-1844 400-730 85 5005 300ZJ-70 630 635-2333 490-980 92 3560 300ZJ-56 250 395-1568 490-980 96 3030 250ZJ-103 560 402-1573 400-730 69 5085 250ZJ-96 560 403-1466 400-730 69 5035 250ZJ-85 800 376-1504 490-980 76 4530 250ZJ-78 630 415-1796 490-980 76 4474 250ZJ-75 560 300-1480 490-980 72 3480 250ZJ-65 315 299-1249 490-980 72 3020 200ZJ-85 560 221-907 490-980 54 4110 200ZJ-75 355 225-900 490-980 56 3070 200ZJ-70 315 205-976 490-980 56 2465 200ZJ-65 250 235-950 490-980 62 2323 200ZJ-60 185 218-870 490-980 62 2223 150ZJ-71 220 142-552 490-980 48 2263 150ZJ-70 185 93-401 490-980 37 2245 150ZJ-65 200 150-600 490-980 48 2223 150ZJ-60 160 135-550 490-980 48 2203 150ZJ-58C 160 134-596 490-980 48 2019 150ZJ-57 110 95-427 490-980 32 2023 150ZJ-50 75 115-460 490-980 48 1735 150ZJ-42C 132 142-550 700-1480 69 1605 100ZJ-50 160 85-360 700-1480 34 1475 100ZJ-42 90 66-275 700-1480 35 1075 100ZJ-42B 90 83-365 700-1480 40 1085 100ZJ-36 55 61-245 700-1480 32 1010 80ZJ-52 160 51-242 700-1480 21 1465 80ZJ-42 75 61-204 700-1480 24 1053 65ZJ-30 15 23-79 700-1460 19 504 50ZJ-50 90 27-111 700-1480 13 1378 50ZJ-46 55 23-94 700-1480 13 1082 50ZJ-33 12-54 700-1480 13 537 40ZJ-19 15 8-35 1430-2930 11 173 40ZJ-17 4-23 1400-2900 11 121150ZJ-G50 55 62-280 490-980 29 1470 100ZJ-G42B 75 45-205 700-1480 18 1080(990)。
ZJ型通道式无堵塞纸浆泵说明书
370
200～540
27
24～31
1450
73
76
200ZJ370-45
370
200～540
45
40～50
1450
71
74
200ZJ500-12
500
300～800
12
9～15
1450
75
78
200ZJ500-18
500
300～800
18
15～23
1450
76
79
200ZJ500-27
500
300～800
200ZJ、250ZJ 型泵结构图（Ｉ）
1、手孔盖
6、油杯 11、轴承 16、轴承
2、前盖 7、轴承盖 12、螺母 17、压盖
3、叶轮 8、轴承体上盖 13、轴承盖 18、轴封
4、叶轮螺母 9、轴 14、支脚 19、轴套
5、后盖 10、轴承套 15、轴承体
-3-
65ZJ、80ZJ、100ZJ、150ZJ 型泵结构图（Ⅱ）
2570mm规格性能参数见型谱图和表使用条件介质温度80纸浆浓度8我们的质量信誉是您最佳的选择zj型通道无堵塞纸浆泵结构图200zj250zj型泵结构图i3叶轮4叶轮螺母5后盖7轴承盖8轴承体上盖10轴承套11轴承12螺母13轴承盖14支脚15轴承体16轴承17压盖18轴封19轴套我们的质量信誉是您最佳的选择65zj80zj100zj150zj型泵结构图3轴承端介4轴承6悬架体7轴承8轴承端介9叶轮10进浆管11排污孔介12泵体13叶轮螺母14密封体15悬架支架式我们的质量信誉是您最佳的选择性能参数表流量扬程转速效率配带功率泵口径必须汽蚀余量r12r15通过颗粒直径进口出口泵型号额定点使用范围额定点使用范围rmin额定点使用范围最高效率kwkwmmmmmm可替代纸浆型号65zj251225154012914145055623422258065twzb806520065zj2518251540181521145053593455258065twzb806525065zj252725154027243014505157345575258065twzb806530065zj254525154045404914504956341115258065zbj2bja806t1110280zj40124025601291414506467374010080twzb10080250azbj11zbj3bja1006twz20010030080zj4018402560181521145061663755754010080twzb1008025080zj4027402560272430145059643775114010080twzb10080300azbj2bja80680zj40454025604540491450566037151854010080twzb10080300t11101at11106atwz41100zj701270401101291514507176557545150100ywzb150100250zbj11zbj3bja1006100zj7018704011018152214506770751145150100ywzb150100250bja1008twz150100165100zj7027704011027243114506568111545150100twzb150100300a我们的质量信誉是您最佳的选择
ZJ系列渣浆泵使用说明书..
３、采用机械密封的泵，必须保证轴封水的供应。严禁无水运行，否则机械密封将烧毁。
４、采用稀油润滑的泵，在开车前应按油标的油位线加油。严禁无油开车，否则，轴承将烧毁。
５、装泵联轴器或泵皮带轮时，为保护机械密封不致因冲击力受损，必须先打入泵联轴器或泵皮带轮后，才能装入机械密封。否则锺击力有可能导致机械密封动、静环破裂。
轴封水及冷却水接口尺寸见表2。
表2泵用填料规格和轴封水、冷却水的接口尺寸
序号
泵型号
填料规格（mm）
轴封管接头
冷却水管接头
1
300ZJ-I-A100
22×22×636
G3/4″
G1/2″
2
300ZJ-I-A95
3
300ZJ-I-A90
22×22×605
G3/4″
G1/2″
4
300ZJ-I-A85
5
300ZJ-I-A70
19×19×502
G1/2″
G1/2″
24
200ZJ-I-A73
25
200ZJ-I-A70
19×19×455
G1/2″
G1/2″
26
200ZJ-I-A68
27
200ZJ-I-A65
28
200ZJ-I-A63
29
200ZJ-I-A60
30
200ZJ-I-A58
31
150ZJ-I-A70
32
150ZJ-I-A65
②托架部分
托架部分有水平中开式和筒式两种结构。
中开式托架有稀油润滑和油脂润滑两种型式。稀油润滑托架主要由托架体、托架盖、轴、轴承箱、轴承、轴承压盖、挡套、螺母、油封、挡水盘、拆卸环等零件组成，见图1。150ZJ及以上各泵型还带有水冷却装置。油脂润滑托架与稀油润滑托架主要区别是：增加了嵌入透盖和油杯，去掉了水冷却装置，见续图1中16a。
４、采用稀油润滑的泵，在开车前应按油标的油位线加油。严禁无油开车，否则，轴承将烧毁。
５、装泵联轴器或泵皮带轮时，为保护机械密封不致因冲击力受损，必须先打入泵联轴器或泵皮带轮后，才能装入机械密封。否则锺击力有可能导致机械密封动、静环破裂。
轴封水及冷却水接口尺寸见表2。
表2泵用填料规格和轴封水、冷却水的接口尺寸
序号
泵型号
填料规格（mm）
轴封管接头
冷却水管接头
1
300ZJ-I-A100
22×22×636
G3/4″
G1/2″
2
300ZJ-I-A95
3
300ZJ-I-A90
22×22×605
G3/4″
G1/2″
4
300ZJ-I-A85
5
300ZJ-I-A70
19×19×502
G1/2″
G1/2″
24
200ZJ-I-A73
25
200ZJ-I-A70
19×19×455
G1/2″
G1/2″
26
200ZJ-I-A68
27
200ZJ-I-A65
28
200ZJ-I-A63
29
200ZJ-I-A60
30
200ZJ-I-A58
31
150ZJ-I-A70
32
150ZJ-I-A65
②托架部分
托架部分有水平中开式和筒式两种结构。
中开式托架有稀油润滑和油脂润滑两种型式。稀油润滑托架主要由托架体、托架盖、轴、轴承箱、轴承、轴承压盖、挡套、螺母、油封、挡水盘、拆卸环等零件组成，见图1。150ZJ及以上各泵型还带有水冷却装置。油脂润滑托架与稀油润滑托架主要区别是：增加了嵌入透盖和油杯，去掉了水冷却装置，见续图1中16a。
渣浆泵型号说明及介绍

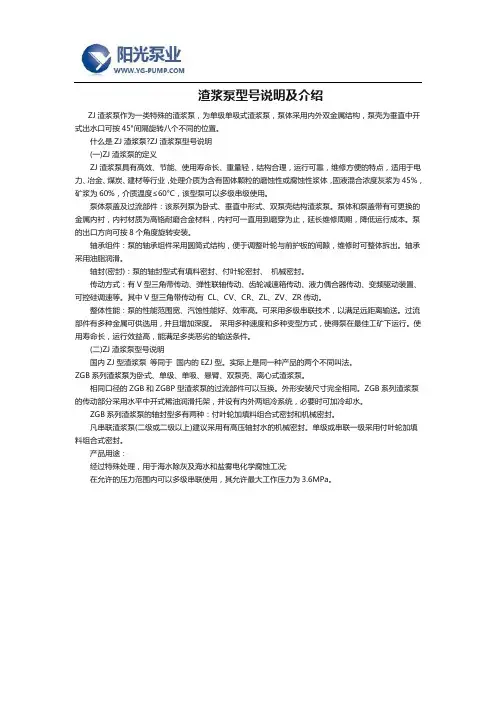

渣浆泵型号说明及介绍ZJ渣浆泵作为一类特殊的渣浆泵，为单级单吸式渣浆泵，泵体采用内外双金属结构，泵壳为垂直中开式出水口可按45°间隔旋转八个不同的位置。
什么是ZJ渣浆泵?ZJ渣浆泵型号说明(一)ZJ渣浆泵的定义ZJ渣浆泵具有高效、节能、使用寿命长、重量轻，结构合理，运行可靠，维修方便的特点，适用于电力、冶金、煤炭、建材等行业，处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体，固液混合浓度灰浆为45%，矿浆为60%，介质温度≤60°C，该型泵可以多级串级使用。
泵体泵盖及过流部件：该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。
泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。
泵的出口方向可按8个角度旋转安装。
轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。
轴承采用油脂润滑。
轴封(密封)：泵的轴封型式有填料密封、付叶轮密封、机械密封。
传动方式：有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。
其中V型三角带传动有CL、CV、CR、ZL、ZV、ZR传动。
整体性能：泵的性能范围宽、汽蚀性能好、效率高。
可采用多级串联技术，以满足远距离输送。
过流部件有多种金属可供选用，并且增加深度。
采用多种速度和多种变型方式，使得泵在最佳工矿下运行。
使用寿命长，运行效益高，能满足多类恶劣的输送条件。
(二)ZJ渣浆泵型号说明国内ZJ型渣浆泵等同于国内的EZJ型。
实际上是同一种产品的两个不同叫法。
ZGB系列渣浆泵为卧式、单级、单吸、悬臂、双泵壳、离心式渣浆泵。
相同口径的ZGB和ZGBP型渣浆泵的过流部件可以互换。
外形安装尺寸完全相同。
ZGB系列渣浆泵的传动部分采用水平中开式稀油润滑托架，并设有内外两组冷系统，必要时可加冷却水。
ZGB系列渣浆泵的轴封型多有两种：付叶轮加填料组合式密封和机械密封。
ZJ型全系列渣浆泵
湖南利欧泵业有限公司 HUNAN LEO CO.,LTD1 概述ZJ 、ZJX 型系列渣浆泵是湖南利欧泵业有限公司引进国外先进水力模型，采用国际上先进的固液两相流理论，按最小损失原则设计。
其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击等局部与沿程水力损失，从而减轻了过流部件的磨损。
该系列泵具有规格齐全、效率高、噪音低、振动小、寿命长、安装维修方便等。
用途ZJ 、ZJX 型系列渣浆泵，适用于矿山、冶金、电力、煤炭、化工、建材等行业，供输送含有固体颗粒的磨蚀性和腐蚀性浆体，其固液混合物最大重量浓度：灰浆≤45%、矿浆≤60%。
工作条件流量Q ：3-4000m3/h扬程H ：2.4-148m进口口径DN ：25-450㎜进口工作压力：≤0.6Mpa工作温度：≤120℃型号说明50ZJX-330A50-泵出口口径50㎜ZJ-利欧渣浆泵脂润滑，带“X ”为稀油润滑330-表示叶轮外径φ330㎜A-叶轮外径第一次改变，B 、C ……依此类推 Introduction Type ZJ 、ZJX pumps are designed as minimum damage principle, adopting world-advanced solid-liquid two-phase flow theory and introducing foreign advanced hydraulic model. The geometry of the flow passage components comes in line with flowage of medium and reduces local losses and linear hydraulic loss like vortex and strike so as to reduce the loss of flow passage components. The pump series has a complete range of specifications, high efficiency, low noise, few vibration, long life performance, easy installation and maintenance etc. Application Type ZJ, ZJX slurry pumps apply to mines, metallurgy, power, coal, chemical engineering, building materials etc., and are used for delivering abrasive and corrosive slurry with solid particles, the maximal weight concentration of its solid liquid mixture: mortar ≤45%, ore slurry ≤60%. Working Condition Q: 3~4000m3/h H: 2.4~148m Inlet Diameter: 25~550mm Inlet Working Pressure: ≤0.6Mp Working T emperature: ≤120℃ZJ ZJX型卧式渣浆泵2 结构特点★泵效率高国际先进的水力模型，采用固液两相流理论设计，中频冶炼、消失模铸造保证了泵效率处于领先地位，比一般渣浆泵型效率高3-5%。
石家庄工业泵厂有限公司备件明细讲解

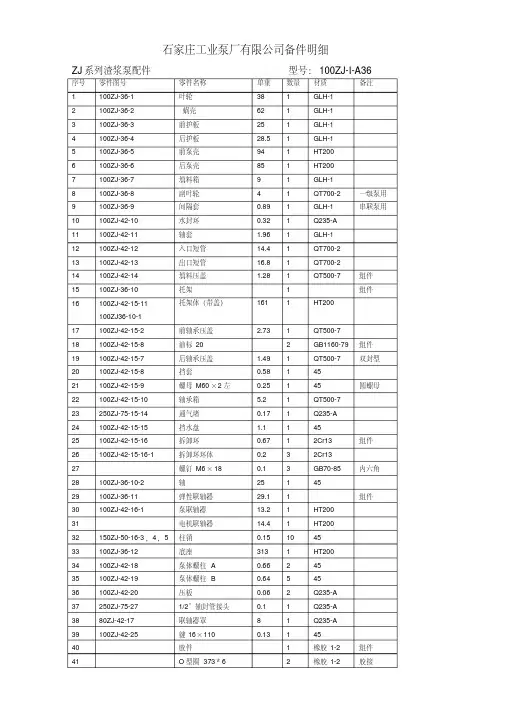

石家庄工业泵厂有限公司备件明细ZJ系列渣浆泵配件型号：100ZJ-I-A36序号零件图号零件名称单重数量材质备注1 100ZJ-36-1 叶轮38 1 GLH-12 100ZJ-36-2 蜗壳62 1 GLH-13 100ZJ-36-3 前护板25 1 GLH-14 100ZJ-36-4 后护板28.5 1 GLH-15 100ZJ-36-5 前泵壳94 1 HT2006 100ZJ-36-6 后泵壳85 1 HT2007 100ZJ-36-7 填料箱9 1 GLH-18 100ZJ-36-8 副叶轮 4 1 QT700-2 一级泵用9 100ZJ-36-9 间隔套0.89 1 GLH-1 串联泵用10 100ZJ-42-10 水封环0.32 1 Q235-A11 100ZJ-42-11 轴套 1.96 1 GLH-112 100ZJ-42-12 入口短管14.4 1 QT700-213 100ZJ-42-13 出口短管16.8 1 QT700-214 100ZJ-42-14 填料压盖 1.28 1 QT500-7 组件15 100ZJ-36-10 托架 1 组件托架体（带盖）161 1 HT20016 100ZJ-42-15-11100ZJ36-10-117 100ZJ-42-15-2 前轴承压盖 2.73 1 QT500-718 100ZJ-42-15-8 油标20 2 GB1160-79 组件19 100ZJ-42-15-7 后轴承压盖 1.49 1 QT500-7 双封型20 100ZJ-42-15-8 挡套0.58 1 4521 100ZJ-42-15-9 螺母M60×2左0.25 1 45 圆螺母22 100ZJ-42-15-10 轴承箱 5.2 1 QT500-723 250ZJ-75-15-14 通气堵0.17 1 Q235-A24 100ZJ-42-15-15 挡水盘 1.1 1 4525 100ZJ-42-15-16 拆卸环0.67 1 2Cr13 组件26 100ZJ-42-15-16-1 拆卸环环体0.2 3 2Cr1327 螺钉M6×18 0.1 3 GB70-85 内六角28 100ZJ-36-10-2 轴25 1 4529 100ZJ-36-11 弹性联轴器29.1 1 组件30 100ZJ-42-16-1 泵联轴器13.2 1 HT20031 电机联轴器14.4 1 HT20032 150ZJ-50-16-3，4，5 柱销0.15 10 4533 100ZJ-36-12 底座313 1 HT20034 100ZJ-42-18 泵体螺柱 A 0.66 2 4535 100ZJ-42-19 泵体螺柱 B 0.64 5 4536 100ZJ-42-20 压板0.06 2 Q235-A37 250ZJ-75-27 1/2″轴封管接头0.1 1 Q235-A38 80ZJ-42-17 联轴器罩8 1 Q235-A39 100ZJ-42-25 键16×110 0.13 1 4540 胶件 1 橡胶1-2 组件41 O型圈373＊6 2 橡胶1-2 胶接42 O型圈238＊6 1 橡胶1-2 胶接43 O型圈145＊3.55 2 橡胶1-2 胶接44 O型圈65＊3.55 3 橡胶1-2 胶接45 油封PG85×110×12 3 橡胶1-246 轴承42314 147 轴承46214 248 耐磨填料箱 1 GLH-149 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：100ZJG-I-B42 序号零件图号零件名称单重数量材质备注1 100ZJG-42-1 叶轮32 1 GLH-12 100ZJG-42-2 蜗壳44 1 GLH-13 100ZJG-42-3 前护板35 1 GLH-14 100ZJG-42-4 后护板32.5 1 GLH-15 100ZJG-42-5 前泵壳80 1 HT2006 100ZJG-42-6 后泵壳72 1 HT2007 100ZJ-42-7 填料箱20 1 GLH-18 100ZJG-42-7 副叶轮 3 1 QT700-2 一级泵用9 100ZJG-42-8 间隔套0.43 1 GLH-1 串联泵用10 100ZJ-42-10 水封环0.32 1 Q235-A11 100ZJ-42-11 轴套 1.96 1 GLH-112 100ZJG-42-9 入口短管12.8 1 QT700-213 100ZJG-42-10 出口短管14.7 1 QT700-214 100ZJ-42-14 填料压盖 1.28 1 QT500-7 组件15 100ZJG-42-11 托架 1 组件16 100ZJ-42-15-1，11 托架体（带盖）160 1 HT20017 100ZJ-42-15-2 前轴承压盖 2.73 1 QT500-718 100ZJ-42-15-18 油标16 2 GB1160-79 组件19 100ZJ-42-15-7 后轴承压盖 1.49 1 QT500-7 双封型20 100ZJ-42-15-8 挡套0.58 1 4521 100ZJ-42-15-9 螺母M60×2左0.25 1 45 圆螺母22 100ZJ-42-15-10 轴承箱 5.2 1 QT500-723 250ZJ-75-15-14 通气堵0.17 1 Q235-A24 100ZJ-42-15-15 挡水盘 1.1 1 4525 100ZJ-42-15-16 拆卸环0.67 1 2Cr13 组件26 100ZJ-42-15-16-1 拆卸环环体0.2 3 2Cr1327 螺钉M6×18 0.1 3 GB70-85 内六角28 100ZJG-42-11-1 轴24.4 1 4529 80ZJ-42-11 弹性联轴器27.7 1 组件30 80ZJ-42-11-1 泵联轴器18 1 HT20031 80ZJ-42-11-2 电机联轴器22 1 HT20032 80ZJ-42-11-3，4，5 柱销0.31 10 4533 100ZJ-42-17 底座321 1 HT20034 100ZJG-42-14 泵体螺柱 A 0.66 2 4535 100ZJG-42-15 泵体螺柱 B 0.64 5 4536 80ZJ-36-9 压板0.06 2 Q235-A37 250ZJ-75-27 1/2″轴封管接头0.1 1 Q235-A38 100ZJ-42-28 联轴器罩8 1 Q235-A39 100ZJ-42-25 键16×110 0.13 1 4540 胶件 1 橡胶1-2 组件41 O型圈433＊6 2 橡胶1-2 胶接42 O型圈306＊6 1 橡胶1-2 胶接43 O型圈145＊3.55 2 橡胶1-2 胶接44 O型圈65＊3.55 3 橡胶1-2 胶接45 油封PG85×110×12 3 橡胶1-246 轴承42314 147 轴承46214 248 耐磨填料箱 1 GLH-149 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：100ZJ-I-B42序号零件图号零件名称单重数量材质备注1 100ZJ-B42-1 叶轮53 1 GLH-12 100ZJ-42-2 蜗壳73 1 GLH-13 100ZJ-B42-3 前护板36 1 GLH-14 100ZJ-42-4 后护板36 1 GLH-15 100ZJ-B42-5 前泵壳92 1 HT2006 100ZJ-42-6 后泵壳86 1 HT2007 100ZJ-42-7 填料箱20 1 GLH-18 100ZJ-42-8 副叶轮7 1 QT700-2 一级泵用9 100ZJ-50-8 间隔套0.94 1 GLH-1 串联泵用10 100ZJ-42-10 水封环0.32 1 Q235-A11 100ZJ-42-11 轴套 1.96 1 GLH-112 100ZJ-42-12 入口短管26.4 1 QT700-213 100ZJ-42-13 出口短管16.8 1 QT700-214 100ZJ-42-14 填料压盖 1.28 1 QT500-7 组件15 100ZJ-42-15 托架 1 组件16 100ZJ-42-15-1，11 托架体（带盖）160 1 HT20017 100ZJ-42-15-2 前轴承压盖 2.73 1 QT500-718 100ZJ-42-15-18 油标16 2 GB1160-79 组件19 100ZJ-42-15-7 后轴承压盖 1.49 1 QT500-7 双封型20 100ZJ-42-15-8 挡套0.58 1 4521 100ZJ-42-15-9 螺母M60×2左0.25 1 45 圆螺母22 100ZJ-42-15-10 轴承箱 5.2 1 QT500-723 250ZJ-75-15-14 通气堵0.17 1 Q235-A24 100ZJ-42-15-15 挡水盘 1.1 1 4525 100ZJ-42-15-16 拆卸环0.67 1 2Cr13 组件26 100ZJ-42-15-16-1 拆卸环环体0.2 3 2Cr1327 螺钉M6×18 0.1 3 GB70-85 内六角28 100ZJ-42-15-7 轴22.8 1 4529 100ZJ-42-16 弹性联轴器43.1 1 组件30 100ZJ-42-16-1 泵联轴器18 1 HT20031 100ZJ-42-16-2 电机联轴器22 1 HT20032 150ZJ-50-16-3，4，5 柱销0.31 10 4533 100ZJ-42-17 底座321 1 HT20034 100ZJ-42-18 泵体螺柱 A 0.66 2 4535 100ZJ-42-19 泵体螺柱 B 0.64 5 4536 100ZJ-42-20 压板0.06 2 Q235-A37 250ZJ-75-27 1/2″轴封管接头0.1 1 Q235-A38 100ZJ-42-28 联轴器罩8 1 Q235-A39 100ZJ-42-25 键16×110 0.13 1 4540 胶件 1 橡胶1-2 组件41 O型圈433＊6 2 橡胶1-2 胶接42 O型圈306＊6 1 橡胶1-2 胶接43 O型圈145＊3.55 2 橡胶1-2 胶接44 O型圈65＊3.55 3 橡胶1-2 胶接45 油封PG85×110×12 3 橡胶1-246 轴承42314 147 轴承46214 248 耐磨填料箱 1 GLH-149 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：100ZJ-I-A50 序号零件图号零件名称单重数量材质备注1 100ZJ-50-1 叶轮82.5 1 GLH-12 100ZJ-50-2 蜗壳98 1 GLH-13 100ZJ-50-3 前护板57 1 GLH-14 100ZJ-50-4 后护板52 1 GLH-15 100ZJ-50-5 前泵壳137 1 HT2006 100ZJ-50-6 后泵壳120 1 HT2007 150ZJ-50-7 填料箱39 1 GLH-18 100ZJ-50-7 副叶轮10 1 QT700-2 一级泵用9 100ZJ-50-8 间隔套 1.31 1 GLH-1 串联泵用10 150ZJ-50-10 水封环0.48 1 Q235-A11 100ZJ-50-9 轴套 2.69 1 GLH-112 100ZJ-50-10 入口短管18.8 1 QT700-213 100ZJ-50-11 出口短管17.8 1 QT700-214 150ZJ-50-14 填料压盖 1.81 1 QT500-715 100ZJ-50-12 托架 1 组件16 150ZJ-50-15-1,11 托架体（带盖）270 1 HT20017 150ZJ-50-15-2 前轴承压盖 4.09 1 QT500-718 250ZJ-75-36 油标20 2 GB1160-79 组件19 150ZJ-50-15-7 后轴承压盖 3.19 1 QT500-7 双封型20 150ZJ-50-15-8 挡套 1.07 1 4521 150ZJ-50-15-9 螺母M72×2左0．5 1 45 圆螺母22 150ZJ-50-15-10 轴承箱11.4 1 QT500-723 250ZJ-75-15-14 通气堵0.17 1 Q235-A24 150ZJ-50-15-12 挡水盘 2.16 1 4525 100ZJ-50-12-1 拆卸环0.17 1 2Cr13 组件26 100ZJ-50-12-1-1 拆卸环环体0.2 3 2Cr1327 螺钉M6×20 0.1 3 GB70-85 内六角28 100ZJ-50-15-2 轴37.7 1 4529 150ZJ-50-16 弹性联轴器43.1 1 组件30 150ZJ-50-16-1 泵联轴器18 1 HT20031 150ZJ-50-16-2 电机联轴器22 1 HT20032 150ZJ-50-16-3，4，5 柱销38 0.31 10 45 组件33 150ZJ-50-17 底座389 1 HT20034 100ZJ-50-14 泵体螺柱 A 0.9 2 4535 100ZJ-50-15 泵体螺柱 B 0.93 4 4536 150ZJ-50-20 压板0.1 2 Q235-A37 250ZJ-75-27 1/2″轴封管接头0.1 1 Q235-A38 150ZJ-50-28 联轴器罩10 1 Q235-A39 150ZJ-50-24 键18×130 0.2 1 4540 胶件 1 橡胶1-2 组件41 O型圈513＊6 2 橡胶1-2 胶接42 O型圈368＊6 1 橡胶1-2 胶接43 O型圈75＊3.55 3 橡胶1-2 胶接44 O型圈65＊3.55 1 橡胶1-2 胶接45 O型圈200*7 2 橡胶1-2 胶接46 油封PG100×130×12 347 轴承46316 248 轴承42316 149 耐磨填料箱 1 GLH-150 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：200ZJ-I-A60 序号零件图号零件名称单重数量材质备注1 200ZJ-60-1 叶轮184 1 GLH-12 200ZJ-60-2 蜗壳267 1 GLH-13 200ZJ-60-3 前护板95 1 GLH-14 200ZJ-60-4 后护板99 1 GLH-15 200ZJ-60-5 前泵壳155 1 QT500-76 200ZJ-60-6 后泵壳145 1 QT500-77 200ZJ-60-7 填料箱55.5 1 GLH-18 200ZJ-60-8 副叶轮23 1 QT700-2 一级泵用9 200ZJ-60-9 间隔套 2.55 1 GLH-1 串联泵用10 200ZJ-60-10 水封环 1.1 1 Q235-A11 200ZJ-60-11 轴套 5.85 1 GLH-112 200ZJ-60-12 入口短管31.8 1 QT700-213 200ZJ-60-13 出口短管57.2 1 QT700-214 200ZJ-60-14 填料压盖 3.23 1 QT500-7 组件15 200ZJ-60-15 托架 1 组件16 200ZJ-60-15-1,10 托架体（带盖）420 1 HT20017 200ZJ-60-15-2 前轴承压盖 6.14 1 QT500-718 油标32 2 GB1160-79 组件19 200ZJ-60-15-6 后轴承压盖 3.03 1 QT500-7 双封型20 200ZJ-60-15-7 挡套 1.32 1 4521 200ZJ-60-15-8 螺母M95×2左0.82 1 45 圆螺母22 200ZJ-60-15-9 轴承箱13.4 1 QT500-723 250ZJ-75-15-14 通气堵0.17 1 Q235-A24 200ZJ-60-15-11 挡水盘 2.75 1 4525 200ZJ-60-15-12 拆卸环 1.44 1 2Cr13 组件26 200ZJ-60-15-9-1 拆卸环环体0.45 3 2Cr1327 螺钉M10×25 0.1 3 GB70-85 内六角28 200ZJ-60-15-13 轴75.6 1 4529 200ZJ-60-15-14 冷却器 1 组件30 200ZJ-60-15-14-1 冷却管18×1.5 1 纯铜管31 200ZJ-60-15-14-2 冷却器接头板 5.78 1 Q235-A32 200ZJ-60-16 弹性联轴器90.7 1 组件33 200ZJ-60-16-1 泵联轴器41.2 1 HT20034 200ZJ-60-16-2 电机联轴器43 1 HT20035 200ZJ-60-16-3,4,5 柱销38 0.65 10 45 组件36 200ZJ-60-17 底座209 1 HT20037 200ZJ-60-18 泵体螺柱 A 1.95 2 4538 200ZJ-60-19 泵体螺柱 B 1.93 6 4539 200ZJ-60-20 压板0.22 2 Q235-A40 250ZJ-75-27 1/2″轴封管接头0.1 1 Q235-A41 200ZJ-60-30 联轴器罩21 1 Q235-A42 200ZJ-60-26 键22×160 0.38 1 4543 胶件 1 组件44 O型圈618＊6 2 橡胶1-2 胶接45 O型圈468＊6 1 橡胶1-2 胶接46 O型圈95＊3.55 4 橡胶1-2 胶接47 O型圈212＊7.0 1 橡胶1-2 胶接48 油封PG120×140×14 3 橡胶1-2 胶接49 轴承3620 150 轴承3520 151 轴承46220 152 耐磨填料箱 1 GLH-153 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：200ZJ-I-A65 序号零件图号零件名称单重数量材质备注1 200ZJ-65-1 叶轮228 1 GLH-12 200ZJ-65-2 蜗壳270 1 GLH-13 200ZJ-65-3 前护板108 1 GLH-14 200ZJ-65-4 后护板112 1 GLH-15 200ZJ-65-5 前泵壳254 1 HT2006 200ZJ-65-6 后泵壳240 1 HT2007 200ZJ-65-7 填料箱60 1 GLH-18 200ZJ-65-8 副叶轮22 1 QT700-2 一级泵用9 200ZJ-65-9 间隔套 1.54 1 GLH-1 串联泵用10 200ZJ-60-10 水封环 1.1 1 Q235-A11 200ZJ-65-10 轴套 6.65 1 GLH-112 200ZJ-60-12 入口短管31.8 1 QT700-213 200ZJ-65-11 出口短管55.4 1 QT700-214 200ZJ-60-14 填料压盖 3.23 1 QT500-7 组件15 200ZJ-65-12 托架 1 组件16 200ZJ-65-12-1,8 托架体（带盖）436 1 HT20017 200ZJ-60-15-2 前轴承压盖 6.14 1 QT500-718 油标32 2 GB1160-79 组件19 200ZJ-65-12-4 后轴承压盖 5.6 1 QT500-7 双封型20 200ZJ-65-12-5 挡套 1.48 1 4521 200ZJ-65-12-6 螺母M90×2左0.77 1 45 圆螺母22 200ZJ-65-12-7 轴承箱17.8 1 QT500-723 250ZJ-75-15-14 通气堵0.17 1 Q235-A24 200ZJ-60-15-11 挡水盘 2.75 1 4525 200ZJ-65-12-9 拆卸环 1.57 1 2Cr13 组件26 200ZJ-65-12-9-1 拆卸环环体0.5 3 2Cr1327 螺钉M10×25 0.1 3 GB70-85 内六角28 200ZJ-65-12-10 轴75.6 1 4529 200ZJ-60-15-14 冷却器 1 组件30 200ZJ-75-10-6-1 冷却管18×1.5 1 纯铜管31 200ZJ-75-10-6-2 冷却器接头板 5.78 1 Q235-A32 200ZJ-60-16 弹性联轴器90.7 1 组件33 200ZJ-60-16-1 泵联轴器41.2 1 HT20034 200ZJ-60-16-2 电机联轴器43 1 HT20035 200ZJ-60-16-3,4,5 柱销38 0.65 10 45 组件36 200ZJ-60-17 底座207 1 HT20037 200ZJ-60-18 泵体螺柱 A 1.95 2 4538 200ZJ-60-19 泵体螺柱 B 1.93 6 4539 200ZJ-65-13 压板0.2 2 Q235-A40 250ZJ-75-27 1/2″轴封管接头0.1 1 Q235-A41 200ZJ-60-30 联轴器罩21 1 Q235-A42 200ZJ-60-26 键22×160 0.38 1 4543 胶件 1 组件44 O型圈668＊6 2 橡胶1-2 胶接45 O型圈508＊6 1 橡胶1-2 胶接46 O型圈95＊3.55 2 橡胶1-2 胶接47 O型圈92.5＊3.56 1 橡胶1-2 胶接48 O型圈250＊5.3 2 橡胶1-2 胶接49 油封PG120×150×14 3 橡胶1-2 胶接50 轴承42320 151 轴承46320 252 耐磨填料箱 1 GLH-153 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：300ZJ-I-A56 序号零件图号零件名称单重数量材质备注1 300ZJ-56-1 叶轮173.5 1 GLH-12 300ZJ-56-2 蜗壳379 1 GLH-13 300ZJ-56-3 前护板83 1 GLH-14 300ZJ-56-4 后护板88.5 1 GLH-15 300ZJ-56-5 前泵壳334 1 QT500-76 300ZJ-56-6 后泵壳337 1 QT500-77 300ZJ-56-7 填料箱46 1 GLH-18 300ZJ-56-8 副叶轮15 1 QT700-2 一级泵用9 300ZJ-56-9 间隔套 2.07 1 GLH-1 串联泵用10 250ZJ-75-10 水封环0.86 1 Q235-A11 300ZJ-56-10 轴套 5.9 1 GLH-112 300ZJ-56-11 入口短管55.3 1 QT700-213 300ZJ-56-12 出口短管91.6 1 QT700-214 250ZJ-75-14 填料压盖 5.5 1 QT500-7 组件15 300ZJ-56-13 托架 1 组件托架体（带盖）625 1 HT20016 250ZJ-75-15-14300ZJ-56-13-117 250ZJ-75-15-2 前轴承压盖8.4 1 QT500-718 250ZJ-75-15-26 油标32 2 GB1160-79 组件19 250ZJ-75-15-9 后轴承压盖 5.54 1 QT500-7 双封型20 250ZJ-75-15-10 挡套 1.95 1 4521 250ZJ-75-15-11 螺母M110×2左 1.08 1 45 圆螺母22 250ZJ-75-15-12 轴承箱18.8 1 QT500-723 250ZJ-75-15-14 通气堵0.17 1 Q235-A24 300ZJ-56-13-4 挡水盘 3.73 1 4525 300ZJ-56-13-5 拆卸环 1.76 1 2Cr13 组件26 300ZJ-56-13-5-1 拆卸环环体0.5 3 2Cr1327 螺钉M10×30 3 GB70-85 内六角28 300ZJ-56-13-6 轴133.8 1 4529 250ZJ-75-15-21 冷却器 1 组件30 250ZJ-75-15-21-1 冷却管18×1.5 1 纯铜管31 250ZJ-75-15-21-2 冷却器接头板8.4 1 Q235-A32 250ZJ-75-16 弹性联轴器156.7 1 组件33 250ZJ-75-16-1 泵联轴器63 1 HT20034 250ZJ-75-16-2 电机联轴器80.7 1 HT20035 250ZJ-75-16-3，4，5 柱销38 1.3 10 45 组件36 250ZJ-75-17 底座296 1 HT20037 300ZJ-56-14 泵体螺柱 A 2.09 2 4538 300ZJ-56-15 泵体螺柱 B 2.07 5 4539 300ZJ-56-16 压板0.22 2 Q235-A40 250ZJ-75-27 1/2″轴封管接头0.07 1 Q235-A41 250ZJ-75-33 联轴器罩30.4 1 Q235-A42 250ZJ-75-29 键28×180 0.61 1 4543 胶件 1 组件44 O型圈578＊6 2 橡胶1-2 胶接45 O型圈418＊6 1 橡胶1-2 胶接46 O型圈155＊3.55 3 橡胶1-2 胶接47 O型圈250＊5.3 2 橡胶1-2 胶接48 油封PG140×170×16 3 橡胶1-249 轴承3624 150 轴承3524 151 轴承46224 152 耐磨填料箱 1 GLH-153 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：300ZJ-I-B100 序号零件图号零件名称单重数量材质备注1 300ZJ-100-1 叶轮512 1 GLH-12 300ZJ-100-2 蜗壳521 1 GLH-13 300ZJ-100-3 前护板367 1 GLH-14 300ZJ-100-4 后护板275 1 GLH-15 300ZJ-100-5 前泵壳637 1 QT500-76 300ZJ-100-6 后泵壳600 1 QT500-77 300ZJ-100-7 填料箱154 1 GLH-18 300ZJ-100-8 副叶轮37 1 QT700-2 一级泵用9 300ZJ-100-9 间隔套 3 1 GLH-1 串联泵用10 300ZJ-100-10 水封环 1.37 1 Q235-A11 300ZJ-100-11 轴套10.2 1 GLH-112 300ZJ-100-12 入口短管97 1 QT700-213 300ZJ-100-13 出口短管87 1 QT700-214 300ZJ-100-14 填料压盖 6.4 1 QT500-7 组件15 300ZJ-100-15 托架 1 组件16 300ZJ-100-15-1，10 托架体（带盖）1070 1 HT20017 300ZJ-100-15-2 前轴承压盖15.6 1 QT500-718 250ZJ-75-15-26 油标32 2 GB1160-79 组件19 300ZJ-100-15-6 后轴承压盖10 1 QT500-7 双封型20 300ZJ-100-15-7 挡套 2.31 1 4521 300ZJ-100-15-8 螺母M250×2左 2.6 1 45 圆螺母22 300ZJ-100-15-9 轴承箱42.2 1 QT500-723 250ZJ-75-15-14 通气堵0.2 1 Q235-A24 300ZJ-100-15-12 挡水盘 4.74 1 4525 300ZJ-100-15-13 拆卸环 3.47 1 2Cr13 组件26 300ZJ-100-15-13-1 拆卸环环体 1.1 3 2Cr1327 螺钉M12×25 0.3 3 GB70-85 内六角28 300ZJ-100-15-14 轴260 1 4529 250ZJ-75-15-21 冷却器 1 组件30 250ZJ-75-15-21-1 冷却管18×1.5 1 纯铜管31 300ZJ-100-15-15-1 冷却器接头板 1 Q235-A32 300ZJ-100-16 弹性联轴器177.4 1 组件33 300ZJ-100-16-1 泵联轴器63.8 1 HT20034 250ZJ-85-16-2 电机联轴器85.6 1 HT20035 250ZJ-75-16-3，4，5 柱销38 2.8 10 45 组件36 300ZJ-100-17 底座405 1 HT20037 300ZJ-100-18 泵体螺柱 A 4.88 2 4538 300ZJ-100-19 泵体螺柱 B 4.78 6 4539 300ZJ-100-20 压板0.36 2 Q235-A40 250ZJ-85-30 3/4″轴封管接头0.14 1 Q235-A41 300ZJ-100-27 联轴器罩35 1 Q235-A42 250ZJ-85-25 键32×200 0.86 1 4543 胶件 1 组件44 O型圈1018＊6 2 橡胶1-2 胶接45 O型圈788＊6 1 橡胶1-2 胶接46 O型圈165＊5.3 1 橡胶1-2 胶接47 O型圈331＊6 2 橡胶1-2 胶接48 O型圈150＊5.3 2 橡胶1-2 胶接49 油封PG180×220×18 3 橡胶1-250 轴承3632 151 轴承3532 152 轴承46232 253 耐磨填料箱 1 GLH-154 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：50ZJ-I-A46 序号零件图号零件名称单重数量材质备注1 50ZJ-46-1 叶轮62.5 1 GLH-12 50ZJ-46-2 蜗壳72 1 GLH-13 50ZJ-46-3 前护板48 1 GLH-14 50ZJ-46-4 后护板46 1 GLH-15 50ZJ-46-5 前泵壳88 1 HT2006 50ZJ-46-6 后泵壳90 1 HT2007 100ZJ-42-7 填料箱20 1 GLH-18 50ZJ-46-7 副叶轮 4 1 QT700-2 一级泵用9 50ZJ-46-8 间隔套0.46 1 GLH-1 串联泵用10 100ZJ-42-10 水封环0.32 1 Q235-A11 100ZJ-42-11 轴套1．96 1 GLH-112 50ZJ-46-9 入口短管10.5 1 QT700-213 50ZJ-46-10 出口短管17.3 1 QT700-214 100ZJ-42-14 填料压盖 1.81 1 QT500-7 组件15 100ZJG-42-11 托架 1 组件16 100ZJ-42-15-1 托架体（带盖）270 1 HT20017 100ZJ-42-15-2 前轴承压盖 4.09 1 QT500-718 100ZJ-42-15-18 油标20 2 GB1160-79 组件19 100ZJ-42-15-7 后轴承压盖 3.19 1 QT500-7 双封型20 100ZJ-42-15-8 挡套 1.07 1 4521 100ZJ-42-15-9 螺母M60×2左0.5 1 45 圆螺母22 100ZJ-42-15-10 轴承箱11.4 1 QT500-723 250ZJ-75-15-14 通气堵0.17 1 Q235-A24 100ZJ-42-15-15 挡水盘 2.16 1 4525 100ZJ-42-15-16 拆卸环0.7 1 2Cr13 组件26 100ZJ-42-15-16-1 拆卸环环体0.2 3 2Cr1327 螺钉M6×18 0.05 3 GB70-85 内六角28 100ZJG-42-11-1 轴37.7 1 4529 100ZJ-36-11 弹性联轴器43.1 1 组件30 80ZJ-42-11-1 泵联轴器18 1 HT20031 80ZJ-36-11-1 电机联轴器22 1 HT20032 80ZJ-42-11-3 柱销0.31 10 45 组件33 100ZJ-36-11 底座389 1 HT20034 100ZJ-42-18 泵体螺柱 A 0.9 2 4535 100ZJ-42-19 泵体螺柱 B 0.93 5 4536 80ZJ-36-9 压板0.08 2 Q235-A37 250ZJ-75-27 1/2″轴封管接头0.1 1 Q235-A38 100ZJ-42-28 联轴器罩10 1 Q235-A39 100ZJ-42-25 键16×110 0.2 1 4540 胶件 1 橡胶1-2 组件41 O型圈306＊6 1 橡胶1-2 胶接42 O型圈65＊3.55 3 橡胶1-2 胶接43 O型圈478＊6 2 橡胶1-2 胶接44 O型圈145＊3.55 2 橡胶1-2 胶接45 油封PG85×110×12 3 橡胶1-246 轴承42314 147 轴承46214 248 耐磨填料箱 1 GLH-149 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：80ZJ-I-A36序号零件图号零件名称单重数量材质备注1 80ZJ-36-1 叶轮34 1 GLH-12 80ZJ-36-2 蜗壳50 1 GLH-13 80ZJ-36-3 前护板27 1 GLH-14 100ZJ-36-4 后护板28.5 1 GLH-15 80ZJ-36-4 前泵壳83 1 HT2006 80ZJ-36-5 后泵壳77 1 HT2007 100ZJ-36-7 填料箱15 1 DLH-18 100ZJ-36-8 副叶轮 4 1 QT700-2 一级泵用9 100ZJ-36-9 间隔套0.89 1 GLH-1 串联泵用10 100ZJ-42-10 水封环0.32 1 Q235-A11 100ZJ-42-11 轴套 1.96 1 GLH-112 80ZJ-42-8 入口短管11.8 1 QT700-213 80ZJ-42-9 出口短管14.8 1 QT700-214 100ZJ-42-14 填料压盖 1.28 1 QT500-7 组件15 80ZJ-36-6 托架 1 组件托架体（带盖）161 1 HT20016 100ZJ-42-15-11100ZJ-36-10-117 100ZJ-42-15-2 前轴承压盖 2.73 1 QT500-718 100ZJ-42-15-18 油标16 2 GB1160-79 组件19 100ZJ-42-15-7 后轴承压盖 1.49 1 QT500-7 双封型20 100ZJ-42-15-8 挡套0.58 1 4521 100ZJ-42-15-9 螺母M60×2左0.25 1 45 圆螺母22 100ZJ-42-15-10 轴承箱 5.2 1 QT500-723 250ZJ-75-15-14 通气堵0.17 1 Q235-A24 100ZJ-42-15-15 挡水盘 1.1 1 4525 100ZJ-42-15-16 拆卸环0.67 1 2Cr13 组件26 100ZJ-42-15-16-1 拆卸环环体0.2 3 2Cr1327 螺钉M6×18 0.1 3 GB70-85 内六角28 80ZJ-36-6-1 轴24.8 1 4529 80ZJ-36-7 弹性联轴器29.1 1 组件30 80ZJ-42-11-1 泵联轴器13.2 1 HT20031 80ZJ-36-7-1 电机联轴器14.4 1 HT20032 80ZJ-42-11-3,4,5 柱销0.15 10 45 组件33 100ZJ-36-12 底座313 1 HT20034 80ZJ-42-13 泵体螺柱 A 0.6 2 4535 80ZJ-42-14 泵体螺柱 B 0.59 4 4536 80ZJ-36-9 压板0.06 2 Q235-A37 250ZJ-75-27 1/2″轴封管接头0.1 1 Q235-A38 80ZJ-42-17 联轴器罩8 1 Q235-A39 100ZJ-42-25 键16×110 0.13 1 4540 胶件 1 橡胶1-2 组件41 O型圈373＊6 2 橡胶1-2 胶接42 O型圈238＊6 1 橡胶1-2 胶接43 O型圈145＊3.55 1 橡胶1-2 胶接44 O型圈65＊3.55 3 橡胶1-2 胶接45 油封PG85×110×12 3 橡胶1-246 轴承46214 247 轴承42314 148 耐磨填料箱 1 GLH-149 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：80ZJ-I-A42序号零件图号零件名称单重数材质备注量1 80ZJ-42-1 叶轮44 1 GLH-12 80ZJ-42-2 蜗壳51 1 GLH-13 80ZJ-42-3 前护板36 1 GLH-14 80ZJ-42-4 后护板36 1 GLH-15 80ZJ-42-5 前泵壳90 1 HT2006 80ZJ-42-6 后泵壳84 1 HT2007 80ZJ-42-7 填料箱20 1 GLH-18 80ZJ-42-8 副叶轮7 1 QT700-2 一级泵用9 80ZJ-42-7 间隔套0.69 1 GLH-1 串联泵用10 100ZJ-42-10 水封环0.32 1 Q235-A11 100ZJ-42-11 轴套 1.96 1 GLH-112 80ZJ-42-8 入口短管11.8 1 QT700-213 80ZJ-42-9 出口短管14.8 1 QT700-214 100ZJ-42-14 填料压盖 1.28 1 QT500-7 组件15 80ZJ-42-10 托架 1 组件16 100ZJ-42-15-1，11 托架体（带盖）160 1 HT20017 100ZJ-42-15-2 前轴承压盖 2.73 1 QT500-718 100ZJ-42-15-18 油标20 2 GB1160-79 组件19 100ZJ-42-15-7 后轴承压盖 1.49 1 QT500-7 双封型20 100ZJ-42-15-8 挡套0.58 1 4521 100ZJ-42-15-9 螺母M60×2左0.25 1 45 圆螺母22 100ZJ-42-15-10 轴承箱 5.2 1 QT500-723 250ZJ-75-15-14 通气堵0.17 1 Q235-A24 100ZJ-42-15-15 挡水盘 1.1 1 4525 100ZJ-42-15-16 拆卸环0.67 1 2Cr13 组件26 100ZJ-42-15-16-1 拆卸环环体0.2 3 2Cr1327 螺钉M60×2 0.1 3 GB70-85 内六角28 80ZJ-42-10-1 轴25 1 4529 80ZJ-42-11 弹性联轴器27.7 1 组件30 80ZJ-42-11-1 泵联轴器13.2 1 HT20031 80ZJ-42-11-2 电机联轴器13 1 HT20032 80ZJ-42-11-3,4,5 柱销0.15 10 45 组件33 80ZJ-42-12 底座342 1 HT20034 80ZJ-42-13 泵体螺柱 A 0.6 2 4535 80ZJ-42-14 泵体螺柱 B 0.59 4 4536 100ZJ-42-20 压板0.06 2 Q235-A37 250ZJ-75-27 1/2″轴封管接头0.1 1 Q235-A38 80ZJ-42-17 联轴器罩8 1 Q235-A39 100ZJ-42-25 键16×110 0.13 1 4540 胶件 1 橡胶1-2 组件41 O型圈433＊6 2 橡胶1-2 胶接42 O型圈306＊6 1 橡胶1-2 胶接43 O型圈145＊3.55 2 橡胶1-2 胶接44 O型圈65＊3.55 3 橡胶1-2 胶接45 油封PG85×110×12 3 橡胶1-246 轴承42314 147 轴承46214 248 耐磨填料箱 1 GLH-149 耐磨副叶轮 1 GLH-1ZJ系列渣浆泵配件型号：65ZJL-B30J 序号零件图号零件名称单重数量材质备注1 65ZJL-30-1 叶轮23 1 GLH-12 65ZJL-30-2 蜗壳49 1 GLH-13 65ZJL-30-4 后护板16 1 GLH-14 65ZJL-30-5 轴套0.98 1 HT2005 65ZJL-30-6 支架79 1 Q235-A 组件6 65ZJL-30-7，13 支撑板69.3 1 Q235-A 组件7 65ZJL-30-8 轴承体51.2 1 HT2008 65ZJL-30-9 密封环0.45 1 HT2009 65ZJL-30-16 圆螺母M64×2左0.19 1 4510 65ZJL-30-17 平键C18×110 0.14 1 4511 65ZJL-30-10 上轴承压盖 2.09 1 HT20012 65ZJL-30-11 下轴承压盖 2.2 1 HT20013 65ZJL-30-3 轴52 1 4514 65ZJL-30-12 出水管11.4 1 Q235-A 组件15 65ZJL-30-14 下滤网 3.36 1 Q235-A16 80ZJL-36-10A 电机支座29.7 1 Q235-A17 65ZJL-30-1-21-1 泵联轴器13.3 1 HT20018 65ZJL-30-21-2 电机联轴器11.8 1 HT20019 80ZJL-36-11-3，4，5 柱销18 0.15 10 45 组件20 胶件 1 组件21 O型圈312＊4 1 橡胶1-2 胶接22 O型圈45＊2.65 2 橡胶1-2 胶接23 油封PD90×115×12 1 橡胶1-224 轴承2214 125 轴承46314 2ZJ系列渣浆泵配件型号：50ZJL—B35 序号零件图号零件名称单重数量材质备注1 50ZJL-35-150-1 叶轮30 1 GLH-12 50ZJL-35-150-2 蜗壳82 1 GLH-13 50ZJL-35-150-3 后护板22 1 GLH-14 65ZJL-30-150-2 单端面机械密封 1 组件5 50ZJL-35-150-4 后泵壳45 1 QT500-76 65ZJL-30-150-4 轴承挡套0.3 2 457 65ZJL-30-150-5 下轴承压盖 3.8 1 Q235-A8 65ZJL-30-150-6 下轴承体48 1 QT500-79 65ZJL-30-150-7 轴79 1 4510 65ZJL-30-150-8 支架84 111 50ZJL-35-150-5 支撑板75 1 组件12 65ZJL-30-150-10 上轴承体46 1 QT500-713 65ZJL-30-150-11 上轴承压盖 3.5 1 Q235-A14 65ZJL-30-150-12 圆螺母M52*1.5左0.2 1 4515 50ZJL-35-150-6 电机支座79 1 Q235-A16 65ZJL-30-150-13 电机支座79 1 Q235-A17 65ZJL-30-17 键C16*110 1 4518 50ZJL-35-150-7 弹性联轴器30 1 HT200 组件19 50ZJL-35-21 弹性联轴器30 1 HT200 组件20 50ZJL-35-150-8 出水管15 121 50ZJL-35-150-9 下滤网 4 1 Q235-A22 50ZJL-35-150-10 加长吸入管7 123 O型圈260＊4 1 丁腈橡胶胶接24 O型圈360＊4 1 丁腈橡胶胶接25 轴承NU212E 126 轴承7212AC 2。
国家经贸委节能信息传播中心 案例研究14 ZJ型渣浆泵在选矿中的应用
● 一 Ｐ
一 — — — — — —
－ －Ｓ
送尾矿浆 ３ ７ ｍ ：该泵站 台 ＩＰ ７ 泥浆泵 部 更换 ３５ 一 ２
为 Ｚ 渣浆 泉 后 ． 象站 的 耗 电 堆 明 Ｆ 。 Ｊ 降 该项 Ｈ实 施 监测 后 的 分 析 结 果 面足 我 仃 对 』
． 一＿——— ＋ —一——— ＋ — ．—． —．—
时伺 ｃ ） 月
质 达 到国外『粪高档 包装Ｊ 纸的先进水 ・ 恃代进 １ 高 可 Ｈ ・ Ｉ １ 级包装纸 。１９ 年实际产量为 ７ ｔ 销售收人 ２∞ 亿』 ， ９９ Ｌ
能掠 消 耗３ ， ９ｅ ７ ８ｔ ６ ｅ
目４ 节蘸量丹祈Ｃ Ｓ Ｍ目 ＵＵ
约 搀 汽 量 趟 过 １０００ Ｊ。 ４ ０ Ｇ
３ ４ ４ １ ｏ ３ ６
４
１ Ｉ １ ２ ２ ３ ６ ９ ２
采 ， 的 多 段 通 汽 式 未 束纸 机 Ｆ 部 通 汽 的理 想 系统 装 ｝ Ｊ 是 ．
置
案倒 潦企业简介
■
卜 海新伦纸 牡有限公 是 国较 ， ‘ Ⅱ 产 岛级折碡潦 Ｉ １ 纸板的专业 业之 ‘ 。Ｉ医 私 ４ ｌ。 定资产 ４ 兀 １ － Ｈｌ！ ｉ 亿 纸板生产的 要ｊ备从 ’进ｒ。 卜 产－打 ２０～ ５ｇ ｍ ５ ｝ Ｊ ‘ ０ ４ｏ／ 岛级折蒋版 底涂市 ｝纸板，终 Ｉ 市维 委卦 ｛ ｔ ： 海 协 蛭定。泼 。
修量 也大 几降 低 ＝
降低剑 ７５ ｔ纸 以 ．Ｇｊ
１５ Ｊ １９ 年 １ １９ 年 ８月累 计 节 约 蒸 汽 １３ ３ＧＪ ．Ｇ ９ ８ Ｊ ９ ９ Ｊ ４９２ 。
年 平均 节约蒸汽 ８ ３ ９ 。 ６ ５ ＧＪ ●经济教益
益 ３ ５４ Ｊ－ ４ Ｓ 。 』
一 — — — — — —
－ －Ｓ
送尾矿浆 ３ ７ ｍ ：该泵站 台 ＩＰ ７ 泥浆泵 部 更换 ３５ 一 ２
为 Ｚ 渣浆 泉 后 ． 象站 的 耗 电 堆 明 Ｆ 。 Ｊ 降 该项 Ｈ实 施 监测 后 的 分 析 结 果 面足 我 仃 对 』
． 一＿——— ＋ —一——— ＋ — ．—． —．—
时伺 ｃ ） 月
质 达 到国外『粪高档 包装Ｊ 纸的先进水 ・ 恃代进 １ 高 可 Ｈ ・ Ｉ １ 级包装纸 。１９ 年实际产量为 ７ ｔ 销售收人 ２∞ 亿』 ， ９９ Ｌ
能掠 消 耗３ ， ９ｅ ７ ８ｔ ６ ｅ
目４ 节蘸量丹祈Ｃ Ｓ Ｍ目 ＵＵ
约 搀 汽 量 趟 过 １０００ Ｊ。 ４ ０ Ｇ
３ ４ ４ １ ｏ ３ ６
４
１ Ｉ １ ２ ２ ３ ６ ９ ２
采 ， 的 多 段 通 汽 式 未 束纸 机 Ｆ 部 通 汽 的理 想 系统 装 ｝ Ｊ 是 ．
置
案倒 潦企业简介
■
卜 海新伦纸 牡有限公 是 国较 ， ‘ Ⅱ 产 岛级折碡潦 Ｉ １ 纸板的专业 业之 ‘ 。Ｉ医 私 ４ ｌ。 定资产 ４ 兀 １ － Ｈｌ！ ｉ 亿 纸板生产的 要ｊ备从 ’进ｒ。 卜 产－打 ２０～ ５ｇ ｍ ５ ｝ Ｊ ‘ ０ ４ｏ／ 岛级折蒋版 底涂市 ｝纸板，终 Ｉ 市维 委卦 ｛ ｔ ： 海 协 蛭定。泼 。
修量 也大 几降 低 ＝
降低剑 ７５ ｔ纸 以 ．Ｇｊ
１５ Ｊ １９ 年 １ １９ 年 ８月累 计 节 约 蒸 汽 １３ ３ＧＪ ．Ｇ ９ ８ Ｊ ９ ９ Ｊ ４９２ 。
年 平均 节约蒸汽 ８ ３ ９ 。 ６ ５ ＧＪ ●经济教益
益 ３ ５４ Ｊ－ ４ Ｓ 。 』
ZJ系列渣浆泵使用说明书

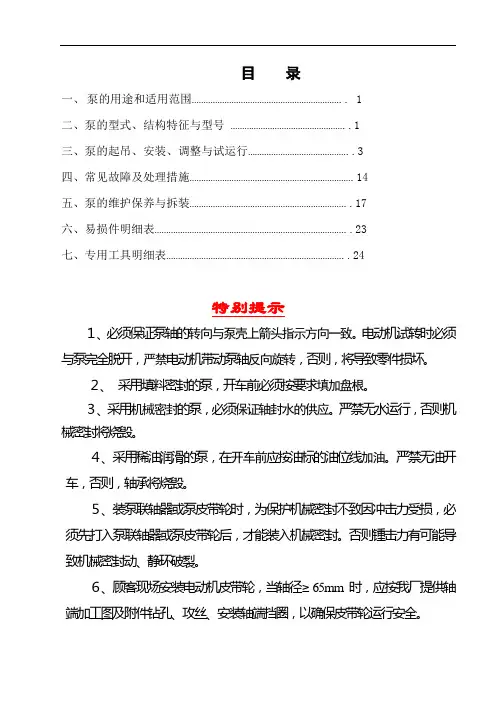

目录一、泵的用途和适用范围 (1)二、泵的型式、结构特征与型号 (1)三、泵的起吊、安装、调整与试运行 (3)四、常见故障及处理措施 (14)五、泵的维护保养与拆装 (17)六、易损件明细表 (23)七、专用工具明细表 (24)特别提示１、必须保证泵轴的转向与泵壳上箭头指示方向一致。
