下载文档原格式
普通混凝土配合比设计规程《JGJ 55-2011》3 基本规定3.0.1 混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。
混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。
3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。
3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。
3.0.4 混凝土的最小胶凝材料用量应符合表 3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。
表3.0.4 混凝土的最小胶凝材料用量最大水胶比最小胶凝材料用量(kg/m3)素混凝土钢筋混凝土预应力混凝土0.60 250 280 3000.55 280 300 3000.50 320≤0.453303.0.5矿物掺合料在混凝土中的掺量应通过试验确定。
钢筋混凝土中矿物掺合料最大掺量宜符合表 3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表 3.0.5-2的规定。
表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（%）硅酸盐水泥普通硅酸盐水泥粉煤灰≤0.40≤45≤35＞0.40 ≤40≤30粒化高炉矿渣粉≤0.40≤65≤55＞0.40 ≤55≤45钢渣粉－≤30≤20磷渣粉－≤30≤20硅灰－≤10≤10复合掺合料≤0.40≤60≤50＞0.40 ≤50≤40注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和；②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％；③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。

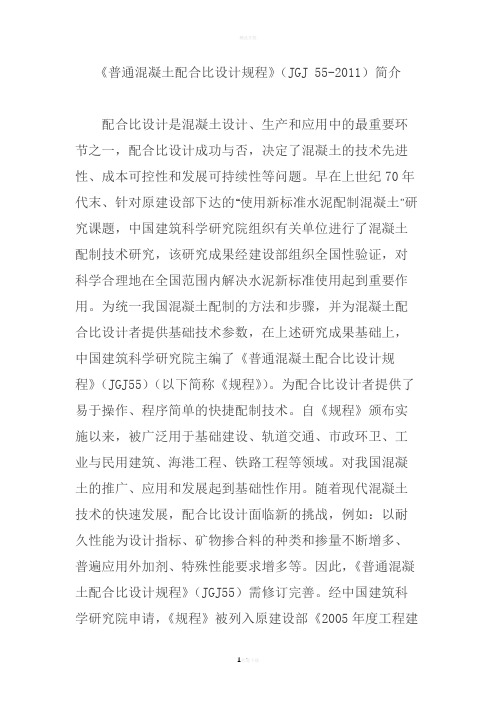

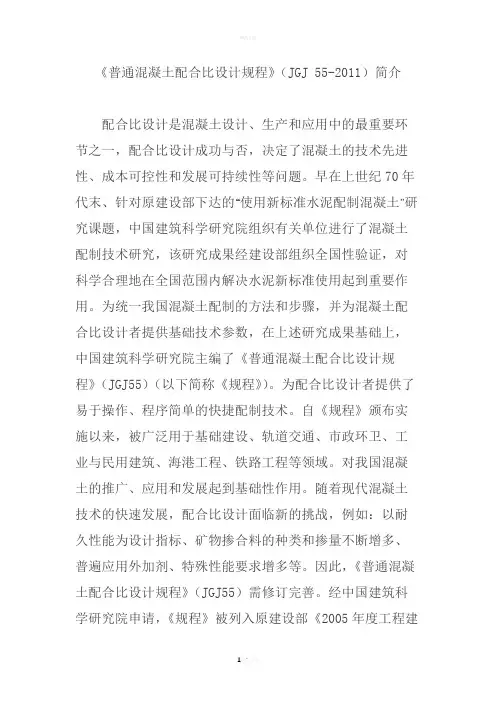

《普通混凝土配合比设计规程》（JGJ 55-2011）简介配合比设计是混凝土设计、生产和应用中的最重要环节之一，配合比设计成功与否，决定了混凝土的技术先进性、成本可控性和发展可持续性等问题。
早在上世纪70年代末、针对原建设部下达的“使用新标准水泥配制混凝土”研究课题，中国建筑科学研究院组织有关单位进行了混凝土配制技术研究，该研究成果经建设部组织全国性验证，对科学合理地在全国范围内解决水泥新标准使用起到重要作用。
为统一我国混凝土配制的方法和步骤，并为混凝土配合比设计者提供基础技术参数，在上述研究成果基础上，中国建筑科学研究院主编了《普通混凝土配合比设计规程》（JGJ55）（以下简称《规程》）。
为配合比设计者提供了易于操作、程序简单的快捷配制技术。
自《规程》颁布实施以来，被广泛用于基础建设、轨道交通、市政环卫、工业与民用建筑、海港工程、铁路工程等领域。
对我国混凝土的推广、应用和发展起到基础性作用。
随着现代混凝土技术的快速发展，配合比设计面临新的挑战，例如：以耐久性能为设计指标、矿物掺合料的种类和掺量不断增多、普遍应用外加剂、特殊性能要求增多等。
因此，《普通混凝土配合比设计规程》（JGJ55）需修订完善。
经中国建筑科学研究院申请，《规程》被列入原建设部《2005年度工程建设标准规范制订、修订计划(第一批)》，并于2010年11月完成编制和通过审查。
住房和城乡建设部于2011年4月22日发布公告，批准本《规程》为行业标准，编号为JGJ55-2011，自2011年12月1日起实施。
其中，第6.2.5条为强制性条文。
原《普通混凝土配合比设计规程》（JGJ55-2000）同时废止。
2 主要修订内容《规程》共分7章，主要内容如下：（1）总则提出《规程》的编制目的和适用范围。
《规程》适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。
（2）术语、符号增加了胶凝材料、胶凝材料用量、水胶比、矿物掺合料掺量和外加剂掺量等5个术语，上述术语在混凝土工程技术领域已被普遍接受。
