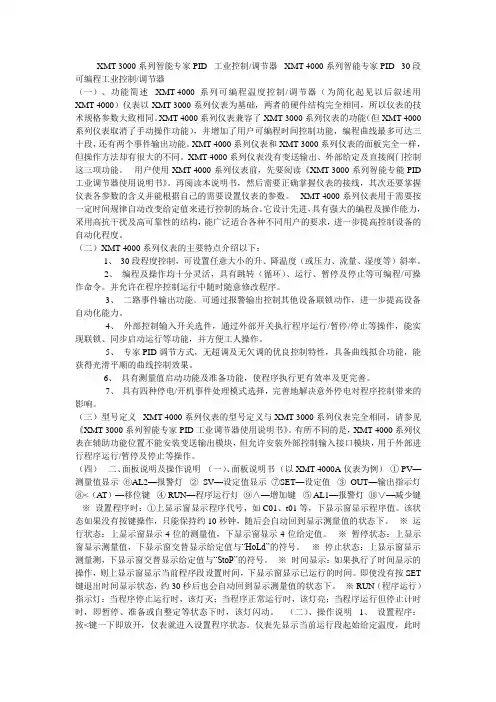

XMT-3000系列智能专家PID工业控制/调节器XMT-4000系列智能专家PID30段可编程工业控制/调节器（一）、功能简述XMT-4000系列可编程温度控制/调节器（为简化起见以后叙述用XMT-4000）仪表以XMT-3000系列仪表为基础，两者的硬件结构完全相同，所以仪表的技术规格参数大致相同。
XMT-4000系列仪表兼容了XMT-3000系列仪表的功能（但XMT-4000系列仪表取消了手动操作功能），并增加了用户可编程时间控制功能，编程曲线最多可达三十段，还有两个事件输出功能。
XMT-4000系列仪表和XMT-3000系列仪表的面板完全一样，但操作方法却有很大的不同。
XMT-4000系列仪表没有变送输出、外部给定及直接阀门控制这三项功能。
用户使用XMT-4000系列仪表前，先要阅读《XMT-3000系列智能专能PID工业调节器使用说明书》。
再阅读本说明书，然后需要正确掌握仪表的接线，其次还要掌握仪表各参数的含义并能根据自己的需要设置仪表的参数。
XMT-4000系列仪表用于需要按一定时间规律自动改变给定值来进行控制的场合。
它设计先进，具有强大的编程及操作能力，采用高抗干扰及高可靠性的结构，能广泛适合各种不同用户的要求，进一步提高控制设备的自动化程度。
（二）XMT-4000系列仪表的主要特点介绍以下：1、30段程度控制，可设置任意大小的升、降温度（或压力、流量、湿度等）斜率。
2、编程及操作均十分灵活，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令。
并允许在程序控制运行中随时随意修改程序。
3、二路事件输出功能。
可通过报警输出控制其他设备联锁动作，进一步提高设备自动化能力。
4、外部控制输入开关选件，通过外部开关执行程序运行/暂停/停止等操作，能实现联锁、同步启动运行等功能，并方便工人操作。
5、专家PID调节方式，无超调及无欠调的优良控制特性，具备曲线拟合功能，能获得光滑平顺的曲线控制效果。
XMT系列智能数字显示控制仪表说明书一、概述（1）主要特点A、仪表采用宽范围（84—260VAC）输入的开关电源。
B、仪表采用先进的微电脑芯片技术，可靠的设计使抗干扰强，可靠性高。
C、仪表采用先进的数字校准技术，测量更精确，人性化操作界面，易学易用。
D、仪表具有通用输入，热点偶输入时有内部冷端补偿，电阻采用三线制接线。
（2）型号定义：1.结构形式：1:96*96;2:48*96;3:96*48;4:72*72;5:48*48;6:160*802.显示形式：S：单排显示；D：双排显示3.OUT输出形式：N：无； X：电流变送4.AL1输出形式：N：无；H：上限报警输出；L：下限报警输出5.AL2输出形式：N：无；H：上限报警输出；L：下限报警输出输出形式：N：无；H：上限报警输出；L：下限报警输出S：Rs485串口通讯7.AUX输出形式：N：无；24：24VDC配电输出8.输入形式：见下面输入信号定义（3）输入信号定义：二、技术规格：输入规格：见上表；精度等级：0.5级别；使用环境：0-50℃；相对湿度：≤85%；重量：≤1Kg；电源：交流220VAC。
三、面板说明及操作说明：注：以下参数是通过（6）、（7）、（8）、（9）按键进行修改；按（9）键可以进入到修改参数状态；（8）移位键控制闪烁位，即修改的位；（6）、（7）改变参数的大小。
四、操作说明：五、参数功能及设置：HiAL、LoAL、MiAL、dFHH、dFHL、dFLH、dFLL、dFMH、dFML、参数如上图所示分别表示报警值及偏差报警绝对值；Sn为输入的规格，一般用户选定后出厂时直接设置好；diP为小数点的位置，不影响测量精度，根据需要设置；在Sn大于25，即为线性输入信号时，diL、diH分别对应输入量程的下限与上限，同时是变送的下限与上限（Sn<25变送时数值为实际的10倍）；Sc为输入平移修正值，当传感器输入有偏差时，可以通过修正Sc调整；dL为数字滤波，在显示值得不波动或很小的情况下尽可能减小dL，以增加响应速度；His、Los、Mis为报警形式设置，其中0表示无报警，1表示为上限报警，2表示为下限报警；Loc为参数锁，当Loc 不是111时，现场参数将被锁定。
XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。
这是仪表的标准显示方式。
（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。
（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。
定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。
当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。
此时可用按住减键3秒钟重新启动一个定时周期。
只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。
一个定时周期结束后,由BL参数决定第二报警继电器的动作。
XMTS-5000系列智能手操器使用说明书目录一、产品概述 (1)二、主要技术性能指标 (2)三、产品分类 (3)四、仪表说明 (3)（一）面板说明 (3)（二）仪表接线图 (6)（三）仪表操作 (12)1．扩展型芯片 (12)2．常规型芯片 (14)3．A型纯手操器使用说明 (16)五、附表 (19)六、仪表维护和质量保证 (20)七、XMTS—5000系列智能手操器选型表 (21)产品概述我公司生产的XMTS-5000系列智能手操器根据控制对象的不同分为XMTSQ-5000系列电子手操器和XMTSD-5000系列电动手操器两大系列，其中电子手操器的控制对象有气动调节阀、变频器等需要接受模拟电流电压控制信号的设备，电动手操器的控制对象有电动执行器等需要接受正反转开关量控制信号的设备。
其采用仪表专用超大规模集成电路，所有的参数设置、功能方式选择、模拟量输入输出信号的设定均通过仪表面板上的按键实现，参数设定断电后永久保存且可密码锁定。
XMTS-5000系列智能手操器即可与本公司生产的XMTP-5000系列智能PID调节器配套使用，也能与KMM、KMS单回路调节器、DCS调节控制系统相配。
手操器在系统中的安装位置处于调节器与执行机构之间，无需伺服放大器，控制强电部分已安装在手操器内。
当手操器处于自动状态时，执行机构的指挥控制权交给调节器；当手操器运用手自动键A/M切换到手动状态时，可通过按手操器上的加键或减键直接控制执行机构；当手操器由控制台面板上的指令开关切换到手动状态时，指令开关上的正转或反转位置跳过仪表强电部分直接控制执行机构。
XMTS-5000系列智能手操器可实现以下功能：可实现过程量、控制量、阀位反馈三重显示；手操器具有开机自动和开机手动两种开机运行状态，利用开机手动可通过输出值预置确定执行机构的初始位置；手操器具有两个开关量输入以实现不同控制要求的远程手动功能，其中EM1开关量可作为远程手自动控制或一般故障的手动功能，EM2开关量可作为紧急危险故障的手动功能，控制执行机构运行至手操器预先设定设置，使系统运行更为安全可靠；手操器的开关量输出可有四个，其中两个在XMTSD中用于电机的正反转控制、在XMTSQ中用于调节阀与控制量的正负偏差报警，另两个中一个用于给上位机或调节器的手自动状态，以便实现手动状态时的阀位跟踪及手自动无扰动切换。
XMT-3000系列智能专家PID工业控制/调节器XMT-4000系列智能专家PID30段可编程工业控制/调节器（一）、功能简述XMT-4000系列可编程温度控制/调节器（为简化起见以后叙述用XMT-4000）仪表以XMT-3000系列仪表为基础，两者的硬件结构完全相同，所以仪表的技术规格参数大致相同。
XMT-4000系列仪表兼容了XMT-3000系列仪表的功能（但XMT-4000系列仪表取消了手动操作功能），并增加了用户可编程时间控制功能，编程曲线最多可达三十段，还有两个事件输出功能。
XMT-4000系列仪表和XMT-3000系列仪表的面板完全一样，但操作方法却有很大的不同。
XMT-4000系列仪表没有变送输出、外部给定及直接阀门控制这三项功能。
用户使用XMT-4000系列仪表前，先要阅读《XMT-3000系列智能专能PID工业调节器使用说明书》。
再阅读本说明书，然后需要正确掌握仪表的接线，其次还要掌握仪表各参数的含义并能根据自己的需要设置仪表的参数。
XMT-4000系列仪表用于需要按一定时间规律自动改变给定值来进行控制的场合。
它设计先进，具有强大的编程及操作能力，采用高抗干扰及高可靠性的结构，能广泛适合各种不同用户的要求，进一步提高控制设备的自动化程度。
（二）XMT-4000系列仪表的主要特点介绍以下：1、30段程度控制，可设置任意大小的升、降温度（或压力、流量、湿度等）斜率。
2、编程及操作均十分灵活，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令。
并允许在程序控制运行中随时随意修改程序。
3、二路事件输出功能。
可通过报警输出控制其他设备联锁动作，进一步提高设备自动化能力。
4、外部控制输入开关选件，通过外部开关执行程序运行/暂停/停止等操作，能实现联锁、同步启动运行等功能，并方便工人操作。
5、专家PID调节方式，无超调及无欠调的优良控制特性，具备曲线拟合功能，能获得光滑平顺的曲线控制效果。
XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。
配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。
