复杂断块精细构造解释技术与应用——以大芦家地区为例

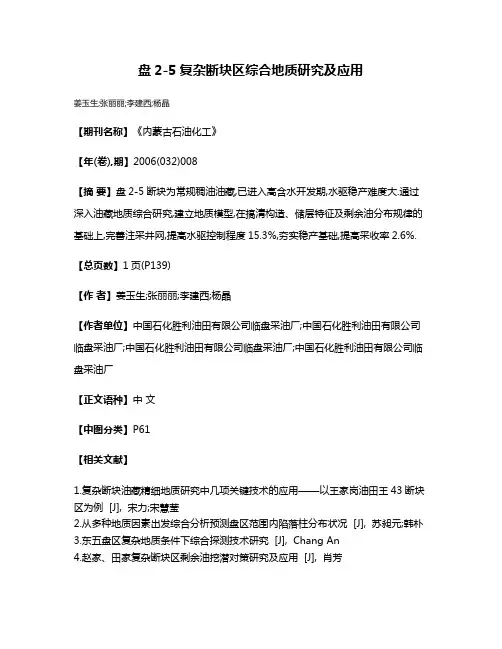

盘2-5复杂断块区综合地质研究及应用
姜玉生;张丽丽;李建西;杨晶
【期刊名称】《内蒙古石油化工》
【年(卷),期】2006(032)008
【摘要】盘2-5断块为常规稠油油藏,已进入高含水开发期,水驱稳产难度大.通过深入油藏地质综合研究,建立地质模型,在搞清构造、储层特征及剩余油分布规律的基础上,完善注采井网,提高水驱控制程度15.3%,夯实稳产基础,提高采收率2.6%.【总页数】1页(P139)
【作者】姜玉生;张丽丽;李建西;杨晶
【作者单位】中国石化胜利油田有限公司临盘采油厂;中国石化胜利油田有限公司临盘采油厂;中国石化胜利油田有限公司临盘采油厂;中国石化胜利油田有限公司临盘采油厂
【正文语种】中文
【中图分类】P61
【相关文献】
1.复杂断块油藏精细地质研究中几项关键技术的应用——以王家岗油田王43断块区为例 [J], 宋力;宋慧莹
2.从多种地质因素出发综合分析预测盘区范围内陷落柱分布状况 [J], 苏昶元;韩朴
3.东五盘区复杂地质条件下综合探测技术研究 [J], Chang An
4.赵家、田家复杂断块区剩余油挖潜对策研究及应用 [J], 肖芳
5.地质模型约束的全波形速度建模反演及在复杂断块区的应用 [J], 张子良;李振春;张凯;赵硕;王非翊;吴东莹
因版权原因，仅展示原文概要，查看原文内容请购买。

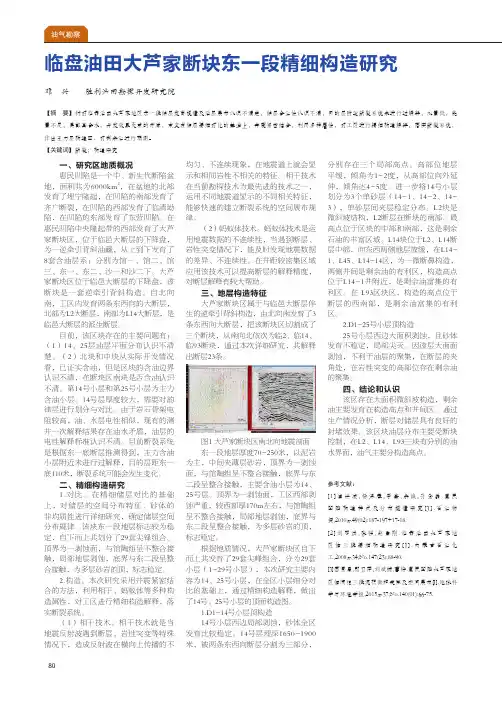

一、研究区地质概况惠民凹陷是一个中、新生代断陷盆地，面积共为6000km2，在盆地的北部发育了埋宁隆起，在凹陷的南部发育了齐广断裂，在凹陷的西部发育了临清坳陷，在凹陷的东部发育了东营凹陷。

在惠民凹陷中央隆起带的西部发育了大芦家断块区，位于临邑大断层的下降盘，为一逆牵引背斜油藏，从上到下发育了8套含油层系：分别为馆一、馆二、馆三、东一、东二、沙一和沙二下。

大芦家断块区位于临邑大断层的下降盘，该断块是一套逆牵引背斜构造。

自北向南，工区内发育两条东西向的大断层，北部为L2大断层，南部为L14大断层，是临邑大断层的派生断层。

目前，该区块存在的主要问题有：（1）14、25层油层平面分布认识不清楚。

（2）北块和中块从实际开发情况看，已证实含油，但是区块的含油边界认识不清，在断块区南块是否含油认识不清。

第14号小层和第25号小层为主力含油小层。

14号层厚度较大，需要对韵律层进行划分与对比。

由于岩石骨架电阻较高，油、水层电性相似，现有的测井一次解释结果存在油水矛盾，油层的电性解释标准认识不清。

目前断裂系统是根据东一底断层推测得到，主力含油小层附近未进行过解释，目的层距东一底110米，断裂系统可能会发生变化。

二、精细构造研究1.对比。

在精细储层对比的基础上，对储层的空间分布特征、砂体的非均质性进行详细研究，确定储层空间分布规律。

该块东一段地层标志较为稳定，自下而上共划分了29套尖锋组合。

顶界为一剥蚀面，与馆陶组呈不整合接触，局部地层剥蚀，底界与东二段呈整合接触，为多层砂岩的顶，标志稳定。

2.构造。

本次研究采用井震紧密结合的方法，利用相干、蚂蚁体等多种构造属性，对工区进行精细构造解释，落实断裂系统。

（1）相干技术。

相干技术就是当地震反射波遇到断层、岩性突变等特殊情况下，造成反射波在横向上传播的不均匀、不连续现象，在地震道上就会显示和相同岩性不相关的特征。

相干技术在当前勘探技术为最先进的技术之一，运用不同地震道显示的不同相关特征，能够快速的建立断裂系统的空间展布规律。

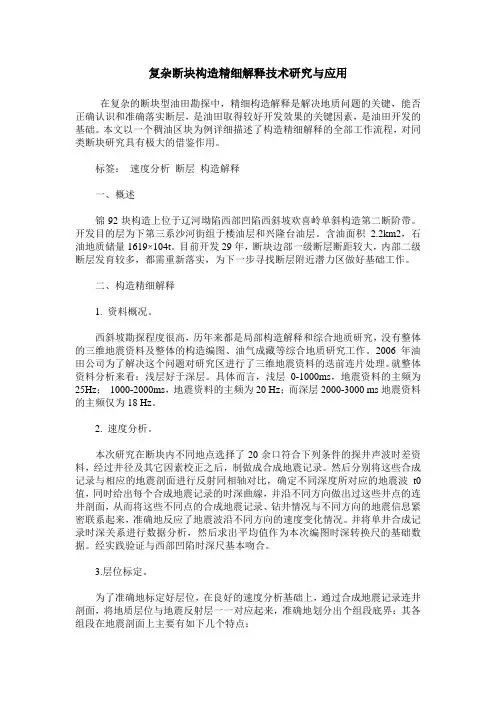

复杂断块构造精细解释技术研究与应用在复杂的断块型油田勘探中，精细构造解释是解决地质问题的关键，能否正确认识和准确落实断层，是油田取得较好开发效果的关键因素，是油田开发的基础。

本文以一个稠油区块为例详细描述了构造精细解释的全部工作流程，对同类断块研究具有极大的借鉴作用。

标签：速度分析断层构造解释一、概述锦92块构造上位于辽河坳陷西部凹陷西斜坡欢喜岭单斜构造第二断阶带。

开发目的层为下第三系沙河街组于楼油层和兴隆台油层。

含油面积 2.2km2，石油地质储量1619×104t。

目前开发29年，断块边部一级断层断距较大，内部二级断层发育较多，都需重新落实，为下一步寻找断层附近潜力区做好基础工作。

二、构造精细解释1. 资料概况。

西斜坡勘探程度很高，历年来都是局部构造解释和综合地质研究，没有整体的三维地震资料及整体的构造编图、油气成藏等综合地质研究工作。

2006年油田公司为了解决这个问题对研究区进行了三维地震资料的迭前连片处理。

就整体资料分析来看：浅层好于深层。

具体而言，浅层0-1000ms，地震资料的主频为25Hz；1000-2000ms，地震资料的主频为20 Hz；而深层2000-3000 ms地震资料的主频仅为18 Hz。

2. 速度分析。

本次研究在断块内不同地点选择了20余口符合下列条件的探井声波时差资料，经过井径及其它因素校正之后，制做成合成地震记录。

然后分别将这些合成记录与相应的地震剖面进行反射同相轴对比，确定不同深度所对应的地震波t0值，同时给出每个合成地震记录的时深曲線，并沿不同方向做出过这些井点的连井剖面，从而将这些不同点的合成地震记录、钻井情况与不同方向的地震信息紧密联系起来，准确地反应了地震波沿不同方向的速度变化情况。

并将单井合成记录时深关系进行数据分析，然后求出平均值作为本次编图时深转换尺的基础数据。

经实践验证与西部凹陷时深尺基本吻合。

3.层位标定。

为了准确地标定好层位，在良好的速度分析基础上，通过合成地震记录连井剖面，将地质层位与地震反射层一一对应起来，准确地划分出个组段底界：其各组段在地震剖面上主要有如下几个特点：馆陶组底界（相当于新近系底界）。

构造复杂带地震解释方法研究及应用摘要：油气田构造复杂带都遭受多期构造运动改造，是地质应力相对集中地区域，构造复杂、断层发育；对比标志层破坏严重，在这些区域进行地震解释，要求全面、严格、精细、缜密；思考要多层次、多角度、多方位；技术手段要灵活、先进、针对性强。

关键词：构造复杂带方法应用标志层破坏1、前言油田主体构造探明程度较高，近几年的研究区域逐步转移向近洼断裂复杂带，断裂带虽然构造复杂，但滚动勘探潜力大，近几年探明储量逐年上升。

复杂断裂带特点：1）断层发育，构造复杂，对地震资料的要求很高。

2）断点多，断层间距小，标志破坏严重，地层对比难度大。

3）地层厚度变化大。

4）断层上下盘速度场差别大。

2、复杂带构造研究主要方法总体思路：利用高精度三维地震资料，通过精细对比、精细标定、精细解释，应用新技术、新手段、新方法，实现复杂区构造解释精度的突破。

2.1、提高使用资料精度的技术方法2.1.1精细对比地层建立同一区带不同区块之间的地层对比关系分区块、或断阶建立地层对比的标准剖面利用标准剖面，逐井逐层对比，准确划分地层及断点HDT、地震资料与测井资料相结合，确定断点位置、精细化分地层。

RFT与三维地震资料相结合识别小断层2.1.2严格标定井震关系复杂带地震速度场变化大，为了实现井震关系精确对应，严格标定井震关系，实现井震高精度时深转换。

2.1.3建立合适的时深转换网络依据本区域的地质特点，创建合适的时深转换网络，，适应本区域的速度场变化。

2.1.4应用相干体切片技术精细解释构造地震解释中，解释地震主剖面——地震联络剖面——地震水平切片，结合地震相干体水平切片闭合解释。

事实证明，该技术对复杂带构造研究意义重大。

2.2、复杂带构造地震解释技术方法及效果2.2.1产能计算法识别细小断层通过D采油井的日产液量，利用和周围无限制的同层位相似渗透性储层正常生产井比较，推算供液所受限制的范围，估算1号小断层与明确边界断层之间的夹角大小，确定小断层走向，经钻探证实，该小断层断距仅有10m。

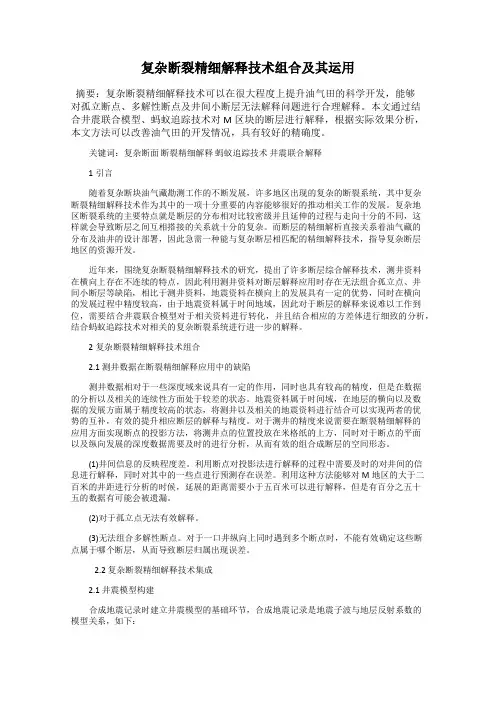

复杂断裂精细解释技术组合及其运用摘要：复杂断裂精细解释技术可以在很大程度上提升油气田的科学开发，能够对孤立断点、多解性断点及井间小断层无法解释问题进行合理解释。

本文通过结合井震联合模型、蚂蚁追踪技术对M区块的断层进行解释，根据实际效果分析，本文方法可以改善油气田的开发情况，具有较好的精确度。

关键词：复杂断面断裂精细解释蚂蚁追踪技术井震联合解释1引言随着复杂断块油气藏勘测工作的不断发展，许多地区出现的复杂的断裂系统，其中复杂断裂精细解释技术作为其中的一项十分重要的内容能够很好的推动相关工作的发展。

复杂地区断裂系统的主要特点就是断层的分布相对比较密级并且延伸的过程与走向十分的不同，这样就会导致断层之间互相搭接的关系就十分的复杂。

而断层的精细解析直接关系着油气藏的分布及油井的设计部署，因此急需一种能与复杂断层相匹配的精细解释技术，指导复杂断层地区的资源开发。

近年来，围绕复杂断裂精细解释技术的研究，提出了许多断层综合解释技术，测井资料在横向上存在不连续的特点，因此利用测井资料对断层解释应用时存在无法组合孤立点、井间小断层等缺陷，相比于测井资料，地震资料在横向上的发展具有一定的优势，同时在横向的发展过程中精度较高，由于地震资料属于时间地域，因此对于断层的解释来说难以工作到位，需要结合井震联合模型对于相关资料进行转化，并且结合相应的方差体进行细致的分析，结合蚂蚁追踪技术对相关的复杂断裂系统进行进一步的解释。

2复杂断裂精细解释技术组合2.1 测井数据在断裂精细解释应用中的缺陷测井数据相对于一些深度域来说具有一定的作用，同时也具有较高的精度，但是在数据的分析以及相关的连续性方面处于较差的状态。

地震资料属于时间域，在地层的横向以及数据的发展方面属于精度较高的状态，将测井以及相关的地震资料进行结合可以实现两者的优势的互补，有效的提升相应断层的解释与精度。

对于测井的精度来说需要在断裂精细解释的应用方面实现断点的投影方法，将测井点的位置投放在米格纸的上方，同时对于断点的平面以及纵向发展的深度数据需要及时的进行分析，从而有效的组合成断层的空间形态。

第13卷第1期重庆科技学院学报（自然科学版）2011年2月收稿日期：2010-06-11作者简介：姜宏章（1969-），男，黑龙江讷河人，硕士，高级工程师，研究方向为开发地震解释工作。

呼和诺仁油田位于海拉尔盆地北部，是典型的复杂断块油田之一，具有复杂的地层、构造和储层条件，主要表现在：（1）地层变化大，岩相变化快，对比难度大；（2）断层多，构造复杂。

该区地质资料虽经多次处理解释，构造成果经多次完善，断层识别和断层组合上进行多次反复调整。

但限于地震资料品质出现断层组合的错误及小断层无法识别等问题。

随着油田勘探开发技术的进步，特别是高精度三维地震资料处理和解释技术以及层序地层学等技术的应用，为精细解释构造奠定了基础。

本次以新三维地震资料为基础，利用地震勘探技术有效地检测、识别断层，并进行正确的断层组合使该区构造得到落实，为开发调整提供依据。

1复杂断裂破碎带的特点此类构造带的共同特点是:断块面积小，断层分布密集、相互交叉切割；断点位置难以确定，断层组合困难；地震资料品质差，各种干扰严重，目的层同相轴反射弱且连续性差；地层产状变化剧烈，层位闭合难度较大等，为构造的精细解释带来了很大的困难，需要多次处理解释才能确定构造。

随着油田勘探开发技术的进步，特别是高精度三维地震资料采集、处理和解释技术的发展使得重新处理地震资料品质得以改善，层序地层学等理论和方法技术的应用使得地质认识及地质分层更加合理准确，地震地质结合为重新进行精细构造解释奠定了基础。

本次构造解释主要应用新叠前时间偏移三维地震资料，在层序地层学理论指导下进行了构造解释和局部目标精细落实，大大提高了构造精度。

图1是该区多次成果对比剖面，2004年资料断点归位较2000年资料有所改善，断距较大的断层在地震剖面上有清晰显示（贝3-5井南一段油层钻遇断层，断距35m ），但分辨率较低；2008年资料不仅断点归位准确而且分辨率明显提高，断点更加清晰，见图1（贝301井南屯组二油组钻遇断层，断距28m ）。
