Protel99se常用库-名称代号-封装代号

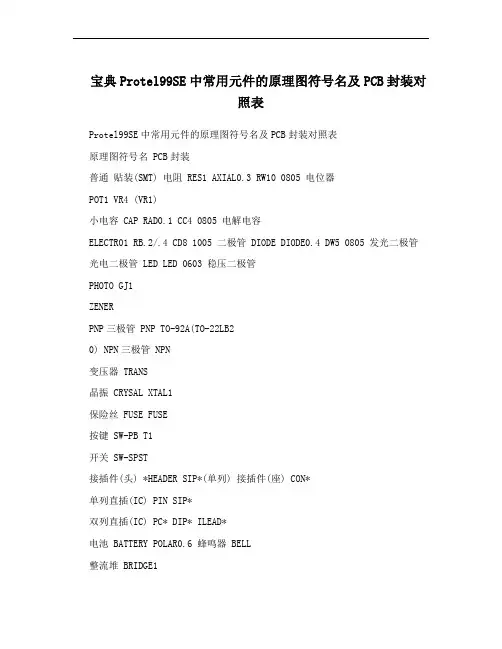

宝典Protel99SE中常用元件的原理图符号名及PCB封装对
照表
Protel99SE中常用元件的原理图符号名及PCB封装对照表
原理图符号名 PCB封装
普通贴装(SMT) 电阻 RES1 AXIAL0.3 RW10 0805 电位器
POT1 VR4 (VR1)
小电容 CAP RAD0.1 CC4 0805 电解电容
ELECTR01 RB.2/.4 CD8 1005 二极管 DIODE DIODE0.4 DW5 0805 发光二极管光电二极管 LED LED 0603 稳压二极管
PHOTO GJ1
ZENER
PNP三极管 PNP TO-92A(TO-22LB2
0) NPN三极管 NPN
变压器 TRANS
晶振 CRYSAL XTAL1
保险丝 FUSE FUSE
按键 SW-PB T1
开关 SW-SPST
接插件(头) *HEADER SIP*(单列) 接插件(座) CON*
单列直插(IC) PIN SIP*
双列直插(IC) PC* DIP* ILEAD*
电池 BATTERY POLAR0.6 蜂鸣器 BELL
整流堆 BRIDGE1
七段数码管 DPY-7-SEG
电感 INDUCTOR L5 灯 LAMP
麦克风 MIC
集成运放 OPAMP DIP* 光电耦合 OPTOISO1 DIP* 单向可控硅 SCR TO-92A 双向可控硅
TRIAC
喇叭 SPEAKER
三端集成稳压 VOLTREG TO126B
(TO-220 )
继电器 RELAY-SPST J1。

1.protel99se 元件名系表分立元件库中E文对照a.原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddbb.分立元件库部分分立元件库元件名称及中英对照RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻varISTOR 变阻器POT ?滑线变阻器CAP 电容ELECTRO1,2 极性电容CAPvar 可调电容DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE varACTOR 变容二极管LED 发光二极管PHOTO 感光二极管BRIDGE 1 整流桥(二极管)BRIDGE 2 整流桥(集成块)ZENER ? 齐纳二极管NPN NPN三极管NPN-PHOTO 感光三极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管JFET N N沟道场效应管JFET P P沟道场效应管TRIODE ? 三极真空管SCR 晶闸管TRIAC ? 三端双向可控硅VOLTREG 三端集成稳压管MOSFET MOS管SW-PB 开关，按钮SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW ? 开关PELAY-DPDT 双刀双掷继电器BATTERY 直流电源SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源PLUG ? 插头SOCKET ? 插座PLUG AC FEMALE 三相交流插头TRANS1 变压器TRANS2 可调变压器DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) DPY_7-SEG_DP 数码管INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感CIRCUIT BREAKER 熔断丝FUSE 熔断器LAMP 灯泡LAMP NEDN 起辉器THERMISTOR 电热调节器OPAMP 运放SPEAKER 扬声器MICROPHONE 麦克风BUZZER 蜂鸣器BELL 铃,钟BUFFER 缓冲器CRYSTAL 晶体整荡器ANTENNA 天线BVC 同轴电缆接插件COAX 同轴电缆MOTOR AC 交流电机MOTOR SERVO 伺服电机METER 仪表CON 插口DB 并行插口AND 与门OR 或门NAND 与非门NOR 或非门NOT 非门c.其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库d.AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库 74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库2.PROTEL元件封装总结PROTEL元件封装总结电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。

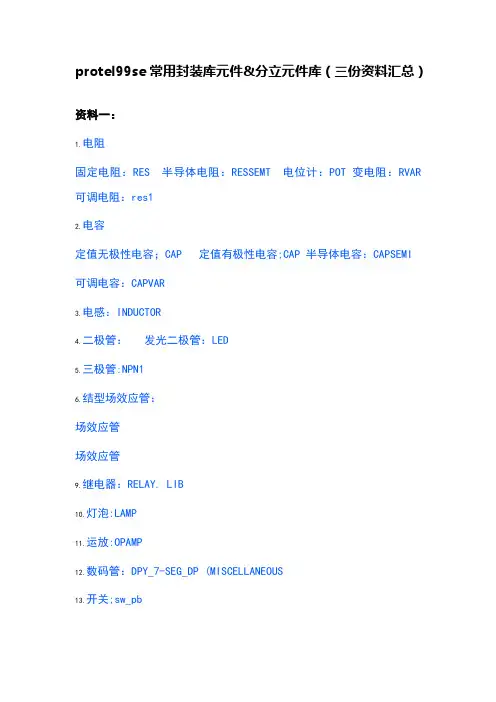

protel99se常用封装库元件&分立元件库（三份资料汇总）资料一：1.电阻固定电阻：RES 半导体电阻：RESSEMT 电位计：POT 变电阻：RVAR 可调电阻：res12.电容定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI 可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB 发光二极管：LED5.三极管:NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddb General IC.ddb Miscellaneous.ddb资料二：_________________________________________________________________________Q:在protel99se中调出power objects的时候，调出的竟然是上下滚动条——不能用power objectsA：VIEW（视图）----TOOLBARS（工具条）----Customize（定制）----右键单击POWER OBJECTS（电源工具栏）----Edit...（编辑）----找到Position栏----将其换成Fixed TOP！OK！！！！！！！！！！Q: 第一次使用，在Documents建立了一个新的sheet后总是出现一个Lock对话框，里面是Lock Properties,然后有一把钥匙的形状，旁边写着Available Access Code,再旁边是三个选项分别是Add,Remove和Edit。

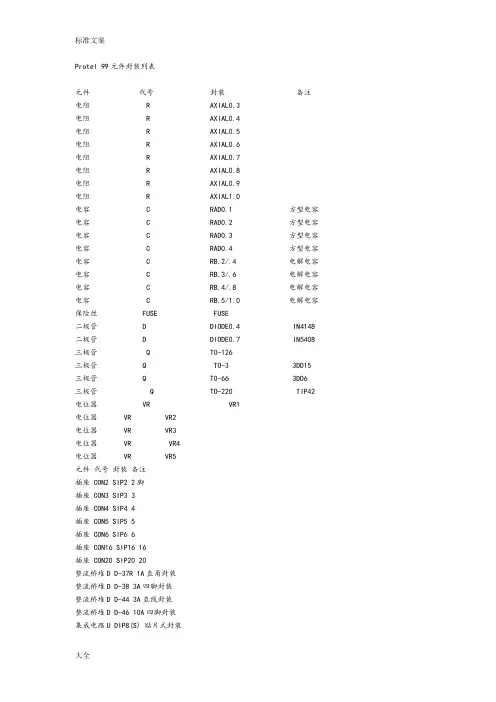

Protel 99元件封装列表元件代号封装备注电阻 R AXIAL0.3电阻 R AXIAL0.4电阻 R AXIAL0.5电阻 R AXIAL0.6电阻 R AXIAL0.7电阻 R AXIAL0.8电阻 R AXIAL0.9电阻 R AXIAL1.0电容 C RAD0.1 方型电容电容 C RAD0.2 方型电容电容 C RAD0.3 方型电容电容 C RAD0.4 方型电容电容 C RB.2/.4 电解电容电容 C RB.3/.6 电解电容电容 C RB.4/.8 电解电容电容 C RB.5/1.0 电解电容保险丝FUSE FUSE二极管 D DIODE0.4 IN4148 二极管 D DIODE0.7 IN5408 三极管 Q T0-126三极管Q TO-3 3DD15 三极管Q T0-66 3DD6 三极管Q TO-220 TIP42 电位器VR VR1电位器VR VR2电位器VR VR3电位器VR VR4电位器VR VR5元件代号封装备注插座 CON2 SIP2 2脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆D D-37R 1A直角封装整流桥堆D D-38 3A四脚封装整流桥堆D D-44 3A直线封装整流桥堆D D-46 10A四脚封装集成电路U DIP8(S) 贴片式封装集成电路U DIP16(S) 贴片式封装集成电路U DIP8(S) 贴片式封装集成电路U DIP20(D) 贴片式封装集成电路U DIP4 双列直插式集成电路U DIP6 双列直插式集成电路U DIP8 双列直插式集成电路U DIP16 双列直插式集成电路U DIP20 双列直插式集成电路U ZIP-15H TDA7294集成电路U ZIP-11H1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

protel dxp中常用原理图库：1. Miscellaneous Devices.ddb包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。

2. Miscellaneous Connectors.IntLib各种插针，电源接头、耳机接头，串口等接插件。

常用PCB库1.Miscellaneous Devices.IntLib对应以上原理图库1的封装。

2.Miscellaneous Connectors.IntLib对应原理图2的封装，常用芯片封装也在里面。

protel99se常用元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

1. 标准电阻：封装：AXIAL0.3到AXIAL1.0 晶振原理图CRYSTAL
两端口可变电阻：封装：AXIAL-0.3到AXIAL-1.0
三端口可变电阻：封装：VR1-VR5
2.电容：封装：无极性电容为RAD0.1到RAD0.4，有极性电容为RB.2/.4到RB.5/1.0.
3.二极管：封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB 时别忘了将封装DIODE的端口改为A、K）
4.三极管：引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

T0-226为直线形（9012、9013等），我们常用，所以一般三极管都采用TO-126啦！
5、效应管：引脚封装形式与三极管同。

6、电感：、INDUCTOR1 封装：1005（2）
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，封装：为SIP系列。

10.双列直插元件引脚封装：DIP、、系列如：40管脚的单片机封装为DIP40。

11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。

12、晶体振荡器：CRYSTAL；封装：XTAL1
13、发光二极管：LED；封装可以才用电容的封装。

（RAD0.1-0.4）
14、发光数码管：DPY；至于封装嘛，建议自己做！（DIP8）
15、拨动开关：SW DIP；封装就需要自己量一下管脚距离来做！(SIP3)
16、按键开关：SW-PB：封装同上，也需要自己做。

(DIP4)。

电阻：RES1，RES2，RES3，RES4；封装属性为AXIAL系列无极性电容：cap; 封装属性为RAD-0.1到rad-0.4电解电容：electroi; 封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2）VR1-VR53.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A （普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

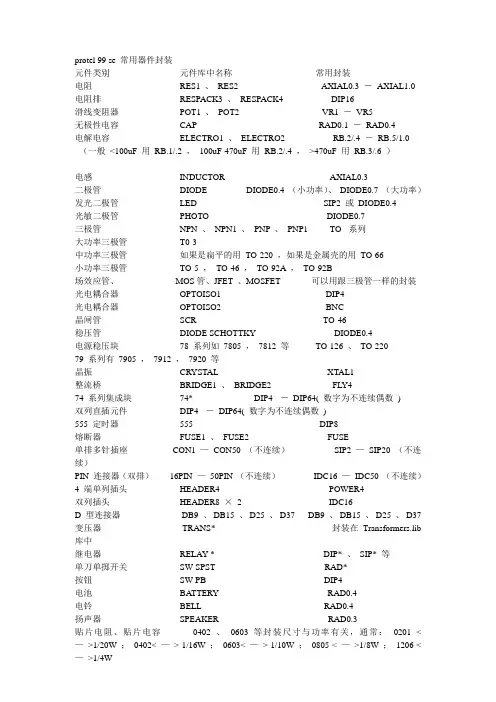

protel 99 se 常用器件封装元件类别元件库中名称常用封装电阻RES1 、RES2 AXIAL0.3 －AXIAL1.0 电阻排RESPACK3 、RESPACK4 DIP16滑线变阻器POT1 、POT2 VR1 －VR5无极性电容CAP RAD0.1 －RAD0.4电解电容ELECTRO1 、ELECTRO2 RB.2/.4 －RB.5/1.0 （一般<100uF 用RB.1/.2 ，100uF-470uF 用RB.2/.4 ，>470uF 用RB.3/.6 ）电感INDUCTOR AXIAL0.3二极管DIODE DIODE0.4 （小功率）、DIODE0.7 （大功率）发光二极管LED SIP2 或DIODE0.4光敏二极管PHOTO DIODE0.7三极管NPN 、NPN1 、PNP 、PNP1 TO- 系列大功率三极管T0-3中功率三极管如果是扁平的用TO-220 ，如果是金属壳的用TO-66小功率三极管TO-5 ，TO-46 ，TO-92A ，TO-92B场效应管、MOS管、JFET 、MOSFET 可以用跟三极管一样的封装光电耦合器OPTOISO1 DIP4光电耦合器OPTOISO2 BNC晶闸管SCR TO-46稳压管DIODE SCHOTTKY DIODE0.4电源稳压块78 系列如7805 ，7812 等TO-126 、TO-22079 系列有7905 ，7912 ，7920 等晶振CRYSTAL XTAL1整流桥BRIDGE1 、BRIDGE2 FL Y474 系列集成块74* DIP4- －DIP64( 数字为不连续偶数)双列直插元件DIP4- －DIP64( 数字为不连续偶数)555 定时器555 DIP8熔断器FUSE1 、FUSE2 FUSE单排多针插座CON1 —CON50 （不连续）SIP2 —SIP20 （不连续）PIN 连接器（双排）16PIN —50PIN （不连续）IDC16 —IDC50 （不连续）4 端单列插头HEADER4 POWER4双列插头HEADER8 ×2 IDC16D 型连接器DB9 、DB15 、D25 、D37 DB9 、DB15 、D25 、D37 变压器TRANS* 封装在Transformers.lib 库中继电器RELAY-* DIP* 、SIP* 等单刀单掷开关SW-SPST RAD*按钮SW-PB DIP4电池BA TTERY RAD0.4电铃BELL RAD0.4扬声器SPEAKER RAD0.3贴片电阻、贴片电容0402 、0603 等封装尺寸与功率有关，通常：0201 < —>1/20W ；0402< —> 1/16W ；0603< —> 1/10W ；0805 < —>1/8W ；1206 < —>1/4W(1)电阻的封装系列名称为AXIALxxx,xxx表示数字。

protel99se常用封装库元件&分立元件库（三份资料汇总）资料一：1.电阻固定电阻：RES 半导体电阻：RESSEMT 电位计：POT 变电阻：RVAR 可调电阻：res12.电容定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：发光二极管：LED5.三极管:NPN16.结型场效应管：场效应管场效应管9.继电器：RELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS13.开关;sw_pb原理图常用库文件：Miscellaneous Dallas Intel Protel DOS SchematicPCB元件常用库：General资料二：_________________________________________________________________________Q:在protel99se中调出power objects的时候，调出的竟然是上下滚动条——不能用power objectsA：VIEW（视图）----TOOLBARS（工具条）----Customize（定制）----右键单击POWER OBJECTS（电源工具栏）----Edit...（编辑）----找到Position栏----将其换成Fixed TOP！ OK！！！！！！！！！！Q: 第一次使用，在Documents建立了一个新的sheet后总是出现一个Lock对话框，里面是Lock Properties,然后有一把钥匙的形状，旁边写着Available Access Code,再旁边是三个选项分别是Add,Remove和Edit。

无法打开任何DDB文件。

A: 这是因为在安装的时候选择了“先安装在输入序列号” 在界面左上角大箭头——Security——UN-LOCK“开门”: 选择add 添加 Y7ZP-5QQG-ZWSF-K858 如果不行的话建议卸载后重新安装，在安装时选择先输入序列号的安装方法S/N:Y7ZP-5QQG-ZWSF-K858_________________________________________________________________________我喜欢的快捷键：b 工具条选择eea 取消所有选择状态ctrl+del 删除pw 画导线pb 画总线pu画总线分支线pn 设置网络标号现在仅仅是会连线了而已哈哈哈哈，星际人都是快捷键狂~~~_________________________________________________________________________元件属性对话框中英文对照：Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏_________________________________________________________________________原理图常用库文件：MiscellaneousDallasIntelProtel DOS SchematicPCB元件常用库：General_________________________________________________________________________元件名称及中英对照****************************************************************部分分立元件库AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器电阻可变电阻RESISTOR BRIDGE 桥式电阻RESPACK 电阻SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关**************************************************************** 74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器**************************************************************** CD系列：CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSCCD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOT CD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\\TICD40107 双2输入端与非缓冲/驱动器 HAR\\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD 七段锁存译码,驱动器CD4544 BCD 七段锁存译码,驱动器CD4547 BCD 七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\\MOTCD40160 可预置BCD加计数器 NSC\\MOTCD40161 可预置4位二进制加计数器 NSC\\MOTCD40162 BCD加法计数器 NSC\\MOTCD40163 4位二进制同步计数器 NSC\\MOTCD40174 六锁存D型触发器 NSC\\TI\\MOTCD40175 四D型触发器 NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TI CD40193 可预置4位二进制加/减计数器 NSC\\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\\MOT CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

1. 电阻原理图中常用的名称为RES1-RES4；电阻类及无极性双端元件封装形式： AXIAL0.3-AXIAL1.0，数字代表两焊盘的间距，单位为Kmil.。

电阻排： RESPACK1/RESPACK2 RESPACK3/RESPACK4 。

贴片电阻：0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD0.1--RAD0.4，有极性电容为RB.2/.4或 RB.3/.6或 RB.4/.8或RB.5/1.0斜杠前数字表示焊盘间距，斜杠后数字表电容外直径。

电解电容为3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）发光二极管：LED；封装可以才用电容的封装。

（RAD0.1-0.4）引脚封装形式：DIODE0.4和DIODE 0.7; 发光二极管封装（RAD0.1-0.4）。

5.继电器引脚封装形式：RELAY-DPDT/ RELAY-DPST RELAY-SPDT/ RELAY-SPST6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

Protel零件库中常用的零器件及封装类别名称零件名称零件英文名称常用编号封装封装说明电阻RES1/RES2R?AXIAL0.3-AXIAL1.0数字表示焊盘间距电阻排RESPACK1/RESPACK2RESPACK3/RESPACK4可变电阻RES3/RES4电位器POT1或POT2VR1-VR5数字表示管脚形状电感INDUCTOR L?AXIAL0.3用电阻封装代替继电器RELAY-DPDT/RELAY-DPST RELAY-SPDT/RELAY-SPST无极性电容CAP C?RAD0.1-RAD0.4数字表示电容量电解电容CAPACITOR POL RB.2/.4或RB.3/.6或RB.4/.8或RB.5/1.0或斜杠前数字表示焊盘间距，斜杠后数字表电容外直径。

有极性电容ELECTRO1或ELECTRO2一般二极管DIODE D?DIODE0.4或DIODE0.7数字表示焊盘间距稳压管ZENER/DIODE SCHOTTKY发光二极管LED光电管PHOTO集成块（含运放）8031/UA555/LM324等U?DIPx(x为偶数，x为4-64)x表示集成块管脚数运放、与非门常封装成DIP14与非门74LS04/OR/AND等三极管NPN或PNP或NPN1或PNP1Q?TO系列TO-92A或TO-92B或TO-3或TO-18或TO-220TO-92A 管脚为三角形，TO-92B管脚为直线形。

单结晶体管SCR Q?TO46电桥（整流桥）BRIDGE D?FLY-4或FLY44表示管脚数晶振CRYSTAL或XTAL Y?XTAL1电池BATTERY BT?D系列D-37或D-38连接器CON?J?SIPx x表示集成块管脚数16/20/26/34/40/50PIN RP?IDCx x表示集成块管脚数4针连接器4HEADER或HEADER4JP?POWER4或FLY4DB连接器DB9或DB15或DB25或DB37J?DB-x/M x为9、15、25、37PROTEL99SE元件名系表中英文对照原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分AND与门ANTENNA天线BATTERY直流电源BELL铃,钟BVC同轴电缆接插件BRIDEG1整流桥(二极管)BRIDEG2整流桥(集成块)BUFFER缓冲器BUZZER蜂鸣器CAP电容CAPACITOR电容CAPACITOR POL有极性电容CAPVAR可调电容CIRCUIT BREAKER熔断丝COAX同轴电缆CON插口CRYSTAL晶体整荡器DB并行插口DIODE二极管DIODE SCHOTTKY肖特基二极管DIODE VARACTOR变容二极管DPY_3-SEG3段LEDDPY_7-SEG7段LEDDPY_7-SEG_DP7段LED(带小数点) ELECTRO电解电容FUSE熔断器INDUCTOR电感INDUCTOR IRON带铁芯电感INDUCTOR3可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP灯泡LAMP NEDN起辉器LED发光二极管METER仪表MICROPHONE麦克风MOSFET MOS管MOTOR AC交流电机MOTOR SERVO伺服电机NAND与非门NOR或非门NOT非门NPN NPN三极管NPN-PHOTO感光三极管OPAMP运放OR或门PHOTO感光二极管PNP三极管NPN DAR NPN三极管PNP DAR PNP三极管POT滑线变阻器PELAY-DPDT双刀双掷继电器RES1.2电阻RES3.4可变电阻RESISTOR BRIDGE?桥式电阻RESPACK?电阻SCR晶闸管PLUG?插头PLUG AC FEMALE三相交流插头SOCKET?插座SOURCE CURRENT电流源SOURCE VOLTAGE电压源SPEAKER扬声器SW?开关SW-DPDY?双刀双掷开关SW-SPST?单刀单掷开关SW-PB按钮THERMISTOR电热调节器TRANS1变压器TRANS2可调变压器TRIAC?三端双向可控硅TRIODE?三极真空管VARISTOR变阻器ZENER?稳压二极管DPY_7-SEG_DP数码管SW-PB开关其他元件库Protel Dos Schematic4000Cmos.Lib40XX系列CMOS管集成块元件库4013D触发器4027JK触发器Protel Dos Schematic Analog Digital.Lib模拟数字式集成块元件库Protel Dos Schematic Comparator.Lib比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib线性元件库Protel Dos Schemattic Memory Devices.Lib内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib运算放大器元件库Protes Dos Schematic TTL.Lib晶体管集成块元件库74系列Protel Dos Schematic Voltage Regulator.lib电压调整集成块元件库Protes Dos Schematic Zilog.Lib齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref元件名称Footprint器件封装Designator元件称号Part器件类别或标示值Schematic Tools主工具栏Writing Tools连线工具栏Drawing Tools绘图工具栏Power Objects电源工具栏Digital Objects数字器件工具栏Simulation Sources模拟信号源工具栏PLD Toolbars映象工具栏封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2:封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

protel99se一般元件封装形式元件名称/元件所属SCH库/元件封装/元件所属PCB库/RES1/RES2（电阻）Miscellaneous Devices.ddbAXIAL0.3---AXIAL1.00603,0805,1206Advpcb.DdbCAP（电容）Miscellaneous Devices.ddbRAD0.1----RAD0.40603,0805,1206Advpcb.DdbELECTRO1/ELECTRO2（电解电容）Miscellaneous Devices.ddbRB.2/.4----RB.5/1.0Advpcb.DdbPOT1/POT2（电位器）Miscellaneous Devices.ddbVR1----VR5Advpcb.DdbDIODE（二极管）Miscellaneous Devices.ddbDIODE0.4/DIODE0.7Advpcb.DdbNPN /PNP（三极管）Miscellaneous Devices.ddbTO-3,TO-5,TO-18,TO-92A等Advpcb.Ddb电源稳压块(78和79系列)Protel DOSSchematic Libraries.ddbTO-126，TO-220Advpcb.DdbTO-220International Rectifiers.ddbBRIDGE1/BRIDGE2（整流桥）Miscellaneous Devices.ddbD-37，D-44，D-46等International Rectifiers.ddbCON(单排插针座) Miscellaneous Devices.ddbSIP系列Advpcb.DdbDB(双排插针座) Miscellaneous Devices.ddbDB系列Advpcb.Ddb双列直插元件（常见的集成电路芯片）DIP系列Advpcb.Ddbprotel99常用元件的电气图形符号和封装形式：1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

protel 部分封装大全Protel常用元件封装1mil=0.0254mm 1mm=39.37mil名称英文名元件库封装封装库电阻RES AXIAL0.1-1.0无极电容CAP RAD 0.1-0.4电解电容ELECTRO RB 0.2/0.4-0.5/1.0二极管 DIODE DIODE0.1-0.7全桥BRIDGE D-44 D-37 D-46电位器 POT VR-1 VR-5三极管 NPN PNP TO-18 TO-22TO-3 (达林顿)集成块PID PID-8 -40晶体振荡器XTAL1原理图常用库文件：批Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放or 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产型号功能封装AND与门ANTNNA天线BATTERY电池BELL电铃BNC高频线接插器BUFFER缓冲器BUZZER蜂鸣器COAXPAIR带屏蔽的电缆进线器FUSE1熔断器FUSE2熔断丝GND 地LAMP 电灯METE 表头MICROPHONE 麦克风(话筒)NAND 与非门NEON 氖灯NOR 或非门NOT 非门OPAMP 运算放大器or 或门PHONEJACKl 耳机插座PHONEJACK2 耳机插座PHONEPLUGl 耳机插头PHONEPLUG2 耳机插头PHONEPLUG3 耳机插头PLUG 电气插头PLUGSOCKET 电气插头RCA 高频线接插器RELAY-SPST 单刀单掷开关继电器RELAY-SPDT 单刀双掷开关继电器RELAY-DPST 双刀单双掷开关继电器RELAY-DPDT 双刀双掷开关继电器SOCKET 电气插座SPEAKER 扬声器SW-SPS 单刀单掷开关SW-SPDT 单刀双掷开关SW-DPST 双刀单掷开关SW-DPDT 双刀双掷开关SW-PB 按键开关SW-6WAY 六路旋钮转换开关SW—12WAY 十二路旋钮转换开关SW-DIP4 双列直插封装四路开关DIP8SW-DIP8 双列直插封装八路开关DIPl6VOLTREG 电压变换器TO-220XNOR 异或非门XOR 异或门GND 地VCC 电压螈VDD 电压塬VSS 电压源+5 +5电压源-5 -5电压源+12 +12电压源-12 -12电压源+15 +15电压源-15 -15电压源+18 +18电压源-18 -18电压源+24 +24电压源-24 -24电压源+30 +30电压源-30 -30电压源BRIDGEl 二极管整流电桥BRIDGE2 内封装二极管整电桥BRIDGEDIODE 极管JFET-N N沟道结型场效应管JFET-PLED 发光二极管MOSFET-N1 N沟道金属氧化物半导体场效应管MOSFET-N2 双栅型N沟道金属氧化物半导体场效应管MOSFET-N3 增强型N沟道金属氧化物半导体效应管MOSFET-N4 耗尽型N沟道金属氧化物半导体场效应管MOSFET-PI P沟道金属氧化物半导体场效应管MOSFET-P2 双栅型P沟道金属氧化物半导体场效应管MOSFET-P3 增强型P沟道金属氧化物半导体场效应管MOSFET-P4 耗尽型P沟道金属氧化物半导体场效应管NPN NPN型晶体三极管N-PHOTO NPN型光敏三极管OPT01SO1 光电隔离开关(发光二极管+光敏二极管型) OPTOIS02 光电隔离开关(发光二极管+光敏三极管型) OPTOTRIAC 光电隔离开关(发光二极管+三端可控制硅型) PHOTO 光敏二极管PNP PNP型晶体三极管PNP-PHOTO PNP型光敏三极管SCR 可控硅整流器TRIAC 三端双向可控硅开关TUNNEL 隧道二极管UNLJUNC-N N型单结晶体管UNLJUNC-P P型单结晶体管ZENERI 齐纳二极管ZENER2 齐纳二极管ZENER3 齐纳二极管CAP 无级性电容器CAPVAR 无极性电容器CRYSTAL 石英晶体ELECTR01 有极性电容器ELECTRO2 有极性大电容器INDUCTORI 电感器(线圈)INDUCTOR2 带磁芯电感器(线圈)INDUCTOR3 可调电感器(线圈)INDUCIOR4 带磁芯可调电感器(线圈)POT1 可调电位器(用波浪线表示)POT2 可调电位器(用长矩形表示)RESl 电阻器(用波浪线表示)RES2 电阻器(用长矩形表示)RES3 可调电阻器(用波浪线表示)RES4 可调电阻器(用长矩形表示)RESPACKI 八单元内封装集成电阻器之一(用波浪线表示) DIPl6 RESPACK2 八单元内封装集成电阻器之一(用长矩形表示) DIPl6 RESPACK3 完整的八单元内封装集成电阻器之一(用波浪线表示)DIPl6 RESPACK4 完整的八单元内封装集成电阻器之一(用长矩形表示) DIPl6 TRANSI 带铁芯变压器TRANS2 带铁芯可调变压器TRANS3 不带铁芯可调变压器TRANS4 带铁芯三插头大变压器TRANS5 带铁芯三插头大变压器4PIN 4脚插座FLY48PIN 8脚插座IDC816PIN 16脚插座IDCl620PIN 20脚插座IDC2026PIN 26脚插座IDC2634PIN 34脚插座IDC3440PIN 40脚插座IDC4050PIN 50脚插座IDC50DB9 9芯插座DB9DBl5 15芯插座DBl5DB25 25芯插座DB25DB37 37芯插座DB37protel dxp中常用原理图库：1. Miscellaneous Devices.IntLib包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。

protel 99se常用元件的封装1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.03.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-54.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）引脚封装形式：DIODE0.4和DIODE 0.7; 注意做PCB时别忘了将封装DIODE的端口改为A、K5.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P 沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO V;w电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）B7N!?B T*i0 电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

Protel99se常用库/名称代号/封装代号原理图元件件库名称代号AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LED数码管DPY_7-SEG 7段LED数码管DPY_7-SEG_DP 7段LED(带小数点)数码管ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关AND与门ANTNNA天线BATTERY电池BELL电铃BNC高频线接插器BUFFER缓冲器BUZZER蜂鸣器COAXPAIR带屏蔽的电缆进线器FUSE1熔断器FUSE2熔断丝GND 地LAMP 电灯METE 表头MICROPHONE 麦克风(话筒)NAND 与非门NEON 氖灯NOR 或非门NOT 非门OPAMP 运算放大器OR 或门PHONEJACKl 耳机插座PHONEJACK2 耳机插座PHONEPLUGl 耳机插头PHONEPLUG2 耳机插头PHONEPLUG3 耳机插头PLUG 电气插头PLUGSOCKET 电气插头RCA 高频线接插器RELAY-SPST 单刀单掷开关继电器RELAY-SPDT 单刀双掷开关继电器RELAY-DPST 双刀单双掷开关继电器RELAY-DPDT 双刀双掷开关继电器SOCKET 电气插座SPEAKER 扬声器SW-SPS 单刀单掷开关SW-SPDT 单刀双掷开关SW-DPST 双刀单掷开关SW-DPDT 双刀双掷开关SW-PB 按键开关SW-6WAY 六路旋钮转换开关SW—12WAY 十二路旋钮转换开关SW-DIP4 双列直插封装四路开关 DIP8 SW-DIP8 双列直插封装八路开关 DIPl6 VOLTREG 电压变换器TO-220XNOR 异或非门XOR 异或门GND 地VCC 电压螈VDD 电压塬VSS 电压源+5 +5电压源-5 -5电压源+12 +12电压源-12 -12电压源+15 +15电压源-15 -15电压源+18 +18电压源-18 -18电压源+24 +24电压源-24 -24电压源+30 +30电压源-30 -30电压源BRIDGEl 二极管整流电桥BRIDGE2 内封装二极管整电桥BRIDGEDIODE 极管JFET-N N沟道结型场效应管JFET-PLED 发光二极管MOSFET-N1 N沟道金属氧化物半导体场效应管MOSFET-N2 双栅型N沟道金属氧化物半导体场效应管MOSFET-N3 增强型N沟道金属氧化物半导体效应管MOSFET-N4 耗尽型N沟道金属氧化物半导体场效应管MOSFET-PI P沟道金属氧化物半导体场效应管MOSFET-P2 双栅型P沟道金属氧化物半导体场效应管MOSFET-P3 增强型P沟道金属氧化物半导体场效应管MOSFET-P4 耗尽型P沟道金属氧化物半导体场效应管NPN NPN型晶体三极管N-PHOTO NPN型光敏三极管OPT01SO1 光电隔离开关(发光二极管+光敏二极管型) OPTOIS02 光电隔离开关(发光二极管+光敏三极管型) OPTOTRIAC 光电隔离开关(发光二极管+三端可控制硅型) PHOTO 光敏二极管PNP PNP型晶体三极管PNP-PHOTO PNP型光敏三极管SCR 可控硅整流器TRIAC 三端双向可控硅开关TUNNEL 隧道二极管UNLJUNC-N N型单结晶体管UNLJUNC-P P型单结晶体管ZENERI 齐纳二极管ZENER2 齐纳二极管ZENER3 齐纳二极管CAP 无级性电容器CAPVAR 无极性电容器CRYSTAL 石英晶体ELECTR01 有极性电容器ELECTRO2 有极性大电容器INDUCTORI 电感器(线圈)INDUCTOR2 带磁芯电感器(线圈)INDUCTOR3 可调电感器(线圈)INDUCIOR4 带磁芯可调电感器(线圈)POT1 可调电位器(用波浪线表示)POT2 可调电位器(用长矩形表示)RESl 电阻器(用波浪线表示)RES2 电阻器(用长矩形表示)RES3 可调电阻器(用波浪线表示)RES4 可调电阻器(用长矩形表示)RESPACKI 八单元内封装集成电阻器之一(用波浪线表示) DIPl6 RESPACK2 八单元内封装集成电阻器之一(用长矩形表示) DIPl6 RESPACK3 完整的八单元内封装集成电阻器之一(用波浪线表示)DIPl6 RESPACK4 完整的八单元内封装集成电阻器之一(用长矩形表示) DIPl6 TRANSI 带铁芯变压器TRANS2 带铁芯可调变压器TRANS3 不带铁芯可调变压器TRANS4 带铁芯三插头大变压器TRANS5 带铁芯三插头大变压器4PIN 4脚插座 FLY48PIN 8脚插座 IDC816PIN 16脚插座 IDCl620PIN 20脚插座 IDC2026PIN 26脚插座 IDC2634PIN 34脚插座 IDC3440PIN 40脚插座 IDC4050PIN 50脚插座 IDC50DB9 9芯插座 DB9DBl5 15芯插座 DBl5DB25 25芯插座 DB25DB37 37芯插座 DB37。

protel常用元件封装大的来说,元件有插装和贴装.1．BGA 球栅阵列封装2．CSP 芯片缩放式封装3．COB 板上芯片贴装4．COC 瓷质基板上芯片贴装5．MCM 多芯片模型贴装6．LCC 无引线片式载体7．CFP 陶瓷扁平封装8．PQFP 塑料四边引线封装9．SOJ 塑料J形线封装10．SOP 小外形外壳封装11．TQFP 扁平簿片方形封装12．TSOP 微型簿片式封装13．CBGA 陶瓷焊球阵列封装14．CPGA 陶瓷针栅阵列封装15．CQFP 陶瓷四边引线扁平16．CERDIP 陶瓷熔封双列17．PBGA 塑料焊球阵列封装18．SSOP 窄间距小外型塑封19．WLCSP 晶圆片级芯片规模封装20．FCOB 板上倒装片零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

电阻AXIAL ,无极性电容RAD ,电解电容RB-,电位器VRProtel 99元件封装列表元件 代号 封装 备注电阻 R AXIAL0.3电阻 R AXIAL0.4电阻 R AXIAL0.5电阻 R AXIAL0.6电阻 R AXIAL0.7电阻 R AXIAL0.8电阻 R AXIAL0.9电阻 R AXIAL1.0电容 C RAD0.1 方型电容电容 C RAD0.2 方型电容电容 C RAD0.3 方型电容电容 C RAD0.4 方型电容电容 C RB.2/.4 电解电容电容 C RB.3/.6 电解电容电容 C RB.4/.8 电解电容电容 C RB.5/1.0 电解电容保险丝 FUSE FUSE二极管 D DIODE0.4 IN4148二极管 D DIODE0.7 IN5408三极管 Q T0-126三极管 Q TO-3 3DD15三极管 Q T0-66 3DD6三极管 Q TO-220 TIP42电位器 VR VR1电位器 VR VR2电位器 VR VR3电位器VR VR4电位器 VR VR5元件 代号 封装 备注插座 CON2 SIP2 2脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆 D D-37R 1A直角封装整流桥堆 D D-38 3A四脚封装整流桥堆 D D-44 3A直线封装整流桥堆 D D-46 10A四脚封装集成电路 U DIP8(S) 贴片式封装集成电路 U DIP16(S) 贴片式封装集成电路 U DIP8(S) 贴片式封装集成电路 U DIP16 双列直插式集成电路 U DIP20 双列直插式集成电路 U ZIP-15H TDA7294集成电路 U ZIP-11Hprotel元件封装小结零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

名称英文名元件库封装封装库电阻 RES AXIAL0.1-1.0无极电容 CAP RAD 0.1-0.4电解电容 ELECTRO RB 0.2/0.4-0.5/1.0二极管 DIODE DIODE0.1-0.7全桥 BRIDGE D-44 D-37 D-46电位器 POT VR-1 VR-5三极管 NPN PNP TO-18 TO-22TO-3 (达林顿) 集成块 PID PID-8 -40晶体振荡器 XTAL1AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产2楼 wws 发表于：2007-9-4 23:57:13型号功能封装AND与门ANTNNA天线BATTERY电池BELL电铃BNC高频线接插器BUFFER缓冲器BUZZER蜂鸣器COAXPAIR带屏蔽的电缆进线器FUSE1熔断器FUSE2熔断丝GND 地LAMP 电灯METE 表头MICROPHONE 麦克风(话筒)NAND 与非门NEON 氖灯NOR 或非门NOT 非门OPAMP 运算放大器OR 或门PHONEJACKl 耳机插座PHONEJACK2 耳机插座PHONEPLUGl 耳机插头PHONEPLUG2 耳机插头PHONEPLUG3 耳机插头PLUG 电气插头PLUGSOCKET 电气插头RCA 高频线接插器RELAY-SPST 单刀单掷开关继电器RELAY-SPDT 单刀双掷开关继电器RELAY-DPST 双刀单双掷开关继电器RELAY-DPDT 双刀双掷开关继电器SOCKET 电气插座SPEAKER 扬声器SW-SPS 单刀单掷开关SW-SPDT 单刀双掷开关SW-DPST 双刀单掷开关SW-DPDT 双刀双掷开关SW-PB 按键开关SW-6WAY 六路旋钮转换开关SW—12WAY 十二路旋钮转换开关SW-DIP4 双列直插封装四路开关 DIP8SW-DIP8 双列直插封装八路开关 DIPl6VOLTREG 电压变换器TO-220XNOR 异或非门XOR 异或门GND 地VCC 电压螈VDD 电压塬VSS 电压源BRIDGEl 二极管整流电桥BRIDGE2 内封装二极管整电桥BRIDGEDIODE 极管JFET-N N沟道结型场效应管JFET-PLED 发光二极管MOSFET-N1 N沟道金属氧化物半导体场效应管MOSFET-N2 双栅型N沟道金属氧化物半导体场效应管MOSFET-N3 增强型N沟道金属氧化物半导体效应管MOSFET-N4 耗尽型N沟道金属氧化物半导体场效应管MOSFET-PI P沟道金属氧化物半导体场效应管MOSFET-P2 双栅型P沟道金属氧化物半导体场效应管MOSFET-P3 增强型P沟道金属氧化物半导体场效应管MOSFET-P4 耗尽型P沟道金属氧化物半导体场效应管NPN NPN型晶体三极管N-PHOTO NPN型光敏三极管OPT01SO1 光电隔离开关(发光二极管+光敏二极管型) OPTOIS02 光电隔离开关(发光二极管+光敏三极管型) OPTOTRIAC 光电隔离开关(发光二极管+三端可控制硅型) PHOTO 光敏二极管PNP PNP型晶体三极管PNP-PHOTO PNP型光敏三极管SCR 可控硅整流器TRIAC 三端双向可控硅开关TUNNEL 隧道二极管UNLJUNC-N N型单结晶体管UNLJUNC-P P型单结晶体管ZENERI 齐纳二极管ZENER2 齐纳二极管ZENER3 齐纳二极管CAP 无级性电容器CAPVAR 无极性电容器CRYSTAL 石英晶体ELECTR01 有极性电容器ELECTRO2 有极性大电容器INDUCTORI 电感器(线圈)INDUCTOR2 带磁芯电感器(线圈)INDUCTOR3 可调电感器(线圈)INDUCIOR4 带磁芯可调电感器(线圈)POT1 可调电位器(用波浪线表示)POT2 可调电位器(用长矩形表示)RESl 电阻器(用波浪线表示)RES2 电阻器(用长矩形表示)RES3 可调电阻器(用波浪线表示)RES4 可调电阻器(用长矩形表示)RESPACKI 八单元内封装集成电阻器之一(用波浪线表示) DIPl6 RESPACK2 八单元内封装集成电阻器之一(用长矩形表示) DIPl6 RESPACK3 完整的八单元内封装集成电阻器之一(用波浪线表示)DIPl6 RESPACK4 完整的八单元内封装集成电阻器之一(用长矩形表示) DIPl6 TRANSI 带铁芯变压器TRANS2 带铁芯可调变压器TRANS3 不带铁芯可调变压器TRANS4 带铁芯三插头大变压器TRANS5 带铁芯三插头大变压器4PIN 4脚插座 FLY48PIN 8脚插座 IDC816PIN 16脚插座 IDCl620PIN 20脚插座 IDC2026PIN 26脚插座 IDC2634PIN 34脚插座 IDC3440PIN 40脚插座 IDC4050PIN 50脚插座 IDC50DB9 9芯插座 DB9DBl5 15芯插座 DBl5DB25 25芯插座 DB25DB37 37芯插座 DB37原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSC CD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOTCD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\\TICD40107 双2输入端与非缓冲/驱动器 HAR\\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\\MOTCD40160 可预置BCD加计数器 NSC\\MOTCD40161 可预置4位二进制加计数器 NSC\\MOTCD40162 BCD加法计数器 NSC\\MOTCD40163 4位二进制同步计数器 NSC\\MOTCD40174 六锁存D型触发器 NSC\\TI\\MOTCD40175 四D型触发器 NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TI CD40193 可预置4位二进制加/减计数器 NSC\\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\\MOTCD40195 4位并入/串入-并出/串出移位寄存 NSC\\MOTCD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
