(完整版)超声波仪操作流程超声波仪操作流程1. 准备工作在操作超声波仪之前，需要进行以下准备工作：- 确保超声波仪的供电正常，连接至电源；- 检查超声波探头是否连接良好；- 将超声波仪放置于平稳的工作台面上，并确保周围环境安全。
2. 开机与初始化启动超声波仪的步骤如下：1. 按下电源开关，等待设备启动；2. 检查设备的显示屏和指示灯是否正常；3. 如果设备有初始化选项，选择适当的初始化设置；4. 等待设备完成初始化过程。
3. 配置扫描参数在进行超声波检查之前，我们需要配置扫描参数以获得所需的超声波图像。
以下是配置扫描参数的基本步骤：1. 选择适当的扫描模式（例如B模式、M模式、彩色多普勒等）；2. 选择合适的探头频率和深度；3. 根据需要，设置增益、剖面宽度和动态范围等参数；4. 确定适当的成像方式和图像模式。
在配置完扫描参数后，进行以下操作：1. 将探头轻轻放置在需要检查的区域上；2. 调整探头的角度和位置以获得最佳的超声波图像；3. 开始扫描并观察实时图像。
4. 图像处理与解读在获得超声波图像后，我们需要进行图像处理和解读以获取有效的诊断结果。
以下是常见的图像处理步骤：1. 调整图像的亮度、对比度和锐度等参数，以获得更清晰的图像；2. 标记或测量感兴趣的结构、病变或器官；3. 对图像进行多普勒分析，如测量血流速度、计算阻力指数等；4. 比较当前图像与之前的图像或标准图像，以观察任何变化。
在处理完图像后，根据医生的指示和个人经验，进行以下解读和分析：1. 判断图像是否正常，是否存在异常结构或病变；2. 对病变进行描述，如大小、形状、边界等；3. 根据图像特征和临床病史，做出初步诊断或建议进一步检查。
5. 关机与清理在使用完超声波仪后，需要进行关机和清理的步骤如下：1. 关闭超声波仪的电源开关；2. 将超声波探头与设备断开连接，放置在安全的位置；3. 清理超声波探头，使用适当的清洁剂和方法进行清洁，避免损坏；4. 清理工作台面和设备表面，确保卫生和整洁。

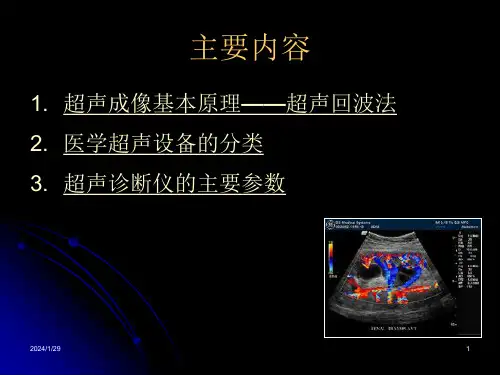

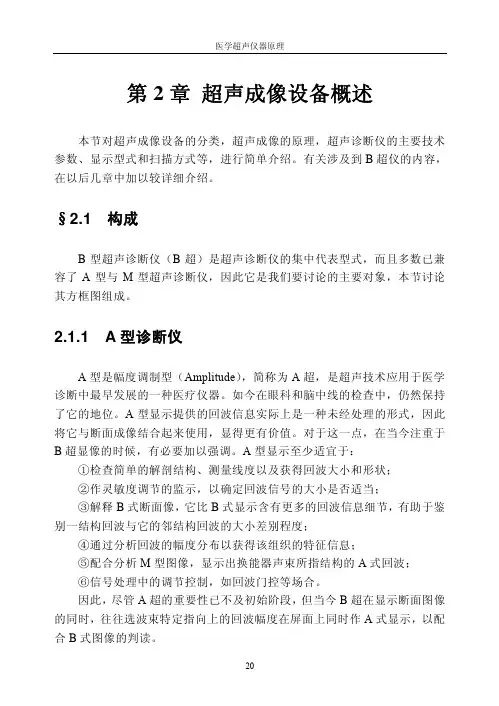

第2章超声成像设备概述本节对超声成像设备的分类，超声成像的原理，超声诊断仪的主要技术参数、显示型式和扫描方式等，进行简单介绍。
有关涉及到B超仪的内容，在以后几章中加以较详细介绍。
§2.1构成B型超声诊断仪（B超）是超声诊断仪的集中代表型式，而且多数已兼容了A型与M型超声诊断仪，因此它是我们要讨论的主要对象，本节讨论其方框图组成。
2.1.1A型诊断仪A型是幅度调制型（Amplitude），简称为A超，是超声技术应用于医学诊断中最早发展的一种医疗仪器。
如今在眼科和脑中线的检查中，仍然保持了它的地位。
A型显示提供的回波信息实际上是一种未经处理的形式，因此将它与断面成像结合起来使用，显得更有价值。
对于这一点，在当今注重于B超显像的时候，有必要加以强调。
A型显示至少适宜于：①检查简单的解剖结构、测量线度以及获得回波大小和形状；②作灵敏度调节的监示，以确定回波信号的大小是否适当；③解释B式断面像，它比B式显示含有更多的回波信息细节，有助于鉴别一结构回波与它的邻结构回波的大小差别程度；④通过分析回波的幅度分布以获得该组织的特征信息；⑤配合分析M型图像，显示出换能器声束所指结构的A式回波；⑥信号处理中的调节控制，如回波门控等场合。
因此，尽管A超的重要性已不及初始阶段，但当今B超在显示断面图像的同时，往往选波束特定指向上的回波幅度在屏面上同时作A式显示，以配合B式图像的判读。
A型超声诊断仪的方框图如图2-1所示。
它主要由主振器、发射器、探头、接收放大器、时间增益补偿（Time Gain Compensation，TGC）、显示器、时基发生器、时标发生器和电源等部分组成。
图2-1A型超声诊断仪1．主振器产生同步脉冲，是整机工作的指令信号，控制发射器、时间基线发生器、时间标志发生器、TGC电路和显示器同步工作，整机协同工作的关系如图2-1所示。
同步脉冲的重复频率在几百赫到几千赫之间，波形的频率稳定性要求并不高，一般采用自激多谐振荡电路产生矩形波，经微分与削波后形成触发脉冲，就可满足要求。
