第九章超声成像设备

②线性扫描B型超声诊断仪； ③复合式B型超声诊断仪----它包括线性扫描与扇形扫描的复合以及A型、B型、D型等工作方式的复合，极大地增强了B型超声设备的功能。
(4)D型超声多普勒诊断仪利用多普勒效应，检测出人体内运动组织的信息，多普勒检测法又有连续波多普勒（CW ）和脉冲多普勒（PW）之分。 (5)C型和F型超声成像仪 C型探头移动及其同步扫描呈“Z” 字形，显示的声像图与声束的方向垂直，即相当于X线断层像， F 型是 C 型的一种曲面形式，由多个切面像构成一个曲面像，近似三维图像。 (6)超声全息诊断仪它沿引于光全息概念，应用两束超声波的干涉和衍射来获取超声波振幅和相位的信息，并用激光进行重现出振幅和相位。
2.按超声波形分类 (1)连续波超声设备如连续波超声多谱勒血流仪。
(2)脉冲波超声设备如A型、M型、B型超声诊断仪。
3.按利用的物理特性分类
(1)回波式超声诊断仪如A型、M型、B型、D型等。
(2)透射式超声诊断仪如超声显微镜及超声全息成像系统。
4.按医学超声设备体系分类 (1)A型超声诊断仪将产生超声脉冲的换能器置于人体表面某一点上，声束射入体内，由组织界面返回的信号幅值，显示于屏幕上，屏幕的横坐标表示超声波的传播时间，即探测深度，纵坐标则表示回波脉冲的幅度（amplitude），故称A型。 (2)M型超声诊断仪将A型方法获取的回波信息，用亮度调制方法，加于CRT阴极（或栅极）上，并在时间轴上加以展开，可获得界面运动（motion）的轨迹图，尤其适合于心脏等运动器官的检查。
M超：将A型超声获取的回波信息，用亮度调制方法加于显示器内阴极摄像管（CRT）阴极或栅极上，并在时间轴上加以展开，最终显示的是被探测界面运动的轨迹 M超显示的是运动回波信号按时间顺序展开的一维空间多点运动时序图，又称为超声心动图。

超声成像设备介绍PPT课件

❖ 在探头方面，新型材料、新式换能器不断推出，如高频探头、腔体探头、高密度探头相继问世，进一步提高了超声诊断设备的档次与水平。
二、超声诊断的临床应用特点
❖ 超声波成像优点 ❖ 无损伤，无痛苦，无电离辐射，可反复进行，尤
其适合软组织诊断，有较高灵敏度和分辨率，是目前唯一能实时观察心脏内部结构的临床检查方法。 ❖ 超声波成像特点 ❖ （1）有高的软组织分辨力。 ❖ （2）具有高度的安全性。 ❖ （3）实时成像。
⑶破碎能力强 ①杀菌、消毒
②清洗精密零件
③将不可混合液体混合如油和水
⑷缩短种子发芽时间，提高发芽率；促进植物生长
⑸超声加工如金刚石、玻璃等
⑹超声除尘如烟囱里冒的黑烟
❖ 医学方面: ❖ 1、超声治牙 ❖ 2、超声诊断仪（B超） ❖ 3、人体内结石击碎 ❖ 4、超声波加湿器（雾化） ❖ 5、医疗器械杀菌、消毒
波形显示
横坐标：超声波传播时间，探测深度
纵坐标：回波脉冲的幅度
（2）M型超声
❖将A型超声获取的回波信息，用亮度调制方法加于显示器内阴极摄像管（CRT）阴极或栅极上，并在时间轴上加以展开，最终显示的是被探测界面运动的轨迹
❖能反应心脏各层组织界面的深度随心脏活动时间的变换情况。
（3）B型超声诊断仪/B超 ❖ 是当今世界使用最广泛的超声诊断仪。 ❖ 它采用回波信号的幅度调制显示器亮度。它以明暗
第二节超声换能器
❖ 超声探头（ultrasonic probe）又叫超声换能器，是超声成像设备必不可少的关键部位，它是将电信号变化为超声波信号，又将超声波信号变换为电信号，即具有超声发射和接受双重功能。
二、压电材料
❖ 超声探头的主体-压电振子是由压电材料制成的，它能实现电能与声能的相互转换。具有压电效应性质的材料，称为压电材料。按物理结构分为四大类：压电单晶体、压电多晶体、压电高分子聚合物、复合压电材料。

超声成像设备xsqPPT课件

工作原理
01
02
03
超声波发射
设备通过高频电信号激励压电晶体，产生超声波束。
声波传播与反射
超声波束进入人体后，遇到不同组织界面会发生反射和折射，形成回波。
信号接收与处理
回波被探头接收后，经过信号放大、处理和数字化，形成超声图像。
分类与应用
分类
根据应用领域和功能，超声成像设备可分为医用超声成像设备和工业超声成像设备。
动态心脏超声
用于监测心脏动态变化，评估心脏收缩和舒张功能。
心腔内超声
用于实时监测心脏内血流情况及评估心脏介入治疗效果。
血管超声
颈动脉超声
用于检测颈动脉粥样硬化斑块及狭窄程度，评估脑卒中风险。
腹主动脉超声
用于检测腹主动脉瘤、腹主动脉夹层等血管病变。
下肢动脉超声
用于诊断下肢动脉粥样硬化及下肢动脉血栓形成。
超声成像设备与计算机技术的结合，实现了数字化存储、远程诊断和人工智能辅助诊断等功能，提高了诊断的智能化水平。
临床应用拓展
超声成像技术在临床应用中不断拓展，不仅用于腹部、心脏、妇产科等传统领域，还逐渐应用于肌肉骨骼、泌尿系统、肿瘤等领域。
超声引导的介入诊疗技术也得到了广泛应用，如超声引导下的穿刺活检、置管引流、肿瘤消融等技术，提高了诊疗效果和安全性。
内膜异位症等。
卵巢超声
用于检测卵巢形态、大小及病变，如卵巢囊肿、多囊卵巢综
合症等。
早孕超声
用于诊断早期妊娠，观察胚胎发育情况及排除宫外孕。
产后复查超声
用于评估产后子宫恢复情况及排除并发症。
心脏超声
常规心脏超声
用于评估心脏形态、大小及心功能，诊断心脏瓣膜疾病、心肌病等。

超声成像设备概述

在超声成像中，探头晶片发射时即产生超声，所以探头晶片就是波源。声波必须在介质中传播，在固体、液体、气体中均可传播，但在真空中声波是不能传播的。在超声诊断中，人体脏器、器官都是介质。
超声成像的物理基础
超声波是在弹性介质中传播的机械波。与声波和次声波在弹性介质中的传播类同，区别在于超声波的频率高于 20kHz，而声波的频率是在20HZ至20KHZ之间，次声波的频率低于20HZ。
2-1.超声波的反射
图中水平横条代表文献中报导的各种组织的声阻抗范围,软组织的特性阻抗都相当接近1.5×106kgm-2s-1,因此它们的密度大致都在1000kg/m3左右, 声速一般为1500m/s.但肺的密度及声速都低得多,而骨骼的相应值侧高得多。
2-1.超声波的反射
界面的回声反射有显著的角度依赖性
超声诊断设备的发展历史
1880年发现晶体压电效应。 1917年利用压电原理进行超声探测（超声探头的出现）。 1942年出现首台A型超声检测仪。属于一维超声。
1954年发明B超诊断仪，同年产生M超。实时二维切面灰阶超声显像仪（B型）的问世是超声技术发展史上第一个里程碑。
1959年研制出脉冲多普勒超声（D超）。
超声诊断设备的发展历史
彩色血流图（CFM）的问世是超声技术发展史上又一个新的里程碑。它标志着超声诊断技术从此跨入了彩超时代。
1989年以后是彩超技术发展的第二阶段——改进和提高阶段，在这段时间，彩超的临床应用得到很大的发展，成为超声医学的重要阶段——彩色多普勒时代。
1990年以来，进入彩超发展的第三阶段———由模拟数字混合处理到全数字化处理的发展阶段——即步入数字化时代。
医学超声检测特点
• 超声检测突出特点：①对人体无损伤，这也是与Ｘ线诊断最主要的区别，适合于产科与婴幼儿的检查；②能进行动态连续实时观察。在中档以上的超声诊断仪，多留有影像输出接口，使影像易于采用多种形式（录像、打印、计算机存储等）留存及传输与交流；③由于它可以采用超声脉冲回声方法进行探查，所以特别适用于腹部脏器、心脏、眼科和妇产科的诊断，而对骨骼或含气体的脏器组织如肺部，则不能较好地成像，这与常规Ｘ线的诊断特点恰恰可以互相弥补；④从信息量的对比上看，超声诊断仪采用的是计算机数字影像处理，目前较Ｘ线胶片记录的影像信息量和清晰度稍低。

超声成像设备-概述

1950年代
开始应用于医学领域，主要用于心脏检测。
1970年代
随着计算机技术的发展，超声成像技术逐渐成熟，广泛应用
于医学诊断领域。
2000年代
随着数字化技术的普及，数字化超声成像设备逐渐取代了模
拟设备，成为主流产品。
02
不同类型的超声成像设备
医用超声成像设备
诊断型超声成像设备
用于对人体内部进行无创、无痛、无辐射的检查，提供高清晰度的二维图像，帮助医生诊断各种疾病。
随着技术的进步，超声波的频率有望进一步提高，这将有助于获取更精细的图像。
实时三维成像
实时三维超声成像技术将得到进一步发展，提供更全面的立体信息，有助于医生更准确地判断病情。
人工智能与机器学习
人工智能和机器学习技术将被引入到超声成像设备中，以提高图像质量和诊断准确性。
应用像设备
利用超声波的物理特性，对病变组织进行热疗、机械效应治疗等，以达到治疗目的。
工业用超声成像设备
检测型超声成像设备
用于检测材料内部的结构和缺陷，广泛应用于金属、陶瓷、复合材料等领域的检测。
清洗型超声成像设备
利用超声波的振动和空化作用，对物体表面进行高效清洗，广泛应用于机械、电子、化工等领域。
固。
定期对设备进行除尘，保持设备内部清洁。
定期对探头进行清洁和保养，以保证图像质量。
常见故障与排除方法
1 2 3
设备无法开机
检查电源线是否连接良好，如有问题及时更换或修复。
图像质量差
检查探头是否正常工作，如有问题及时更换或修复；同时检查设备设置是否正确，如对比度、亮度等参数是否合适。
设备无法与电脑连接
分辨率有限

超声成像设备PPT课件

1989年以后是彩超技术发展的第二阶段——改进和提高阶段，在这段时间，彩超的临床应用得到很大的发展，成为超声医学的重要阶段——彩色多普勒时代。
1990年以来，重要特征是以数字化技术为代表这是彩超发展的第三阶段———由模拟数字混合处理到全数字化处理的发展阶段——即步入数字化时代。
超声成像设备
超声诊断设备的发展历史
为什么超声可以成像
超声成像是依靠超声波在人体内传播，遇到不同的组织和器官时，会因其声特性阻抗不同而产生声强有差异的回波（超声在人体组织上的反射波或背向散射波）来建立影像的。
超声成像设备
超声成像有自己独特的优点
是其他成像所不能代替的
1．有高的软组织分辨力组织只要有1％。的声阻抗差异，仪器就能检测出并显示其反射回波。目前，超声成像已能在近二十厘米的检测深度范同，获取优于1毫米的图像空间分辨力。
超声成像设备
超声设备的发展方向
一维→二维→三维
幅度成像→实时灰阶 →彩色血流显像
模拟时代→数字化时代 →全数字多功能智能化
定性诊断技术→ 半定量诊断技术→ 定量诊断技术
A型→M型→B型→D型 → 彩色多普勒→造影谐波, 组织谐波成像。
超声成像设备
超声探头
超声探头（ultrasonic probe）是超声成像设备必不可少的关键部位，它是将电信号变化为超声波信号，又将超声波信号变换为电信号，即具有超声发射和接受双重功能。
超声成像设备
B型超声成像设备（B型超声诊断器）
• B型超声诊断仪是第二代超声诊断仪，也是当今世界使用最广泛的超声诊断仪。
• 它采用回波信号的幅度调制显示器灰度，故又称灰度调制式。它以明暗不同的光点反映回声变化，在影屏上显示9-64个等级的灰度图象强回声光点明亮，弱回声光点黑暗

超声成像设备

全息成像系统
▪ 1、按医学超声设备体系分类 ▪ （1） A型超声诊断仪 ▪ （2） M型超声诊断仪 ▪ （3） B型超声诊断仪 ▪ （4）多普勒超声诊断仪 ▪ （5） C型、F型超声诊断仪 ▪ （6）超声全息超声诊断仪 ▪ （7）超声CT
超声诊断仪
▪ 超声诊断仪由两大部分组成 ▪ 超声换能器 ▪ 电子仪器
▪ 近场区：换能器近侧的超声波束宽度与声源直径相近似，平行而不扩散，近似平面波，该区域称近场区。近场区内声强分布不均匀。
▪ 远场区：近场区以外的声波以某一角度扩散称远场区。
▪ L0=r2f/C sinθ=1.22λ/D 。式中L0为近场距离，r为换能器半径，f为频率，C为声速、 θ为半扩散角、D为换能器直径，λ为超声波波长。
▪ 衰减程度用超声半价层或衰减系数表示半价层越大，衰减越小
▪ 人体不同的组织具有不同的衰减系数液体——肌肉——纤维及软骨——骨骼——气体（小——大）
人体组织的声阻与衰减系数
介质
空气水血液软组织肌肉骨脂肪
密度 (g/cm3) 0.001293 0.9934 1.055 1.016 1.074 1.658 0.955
▪ 无损伤、非侵入性 ▪ 可动态连续实时显示 ▪ 操作简便 ▪ 价格较低 ▪ 信息量和影像清晰度低
设备分类
▪ 1、以获取信息的空间分类 ▪ （1）一维：A、M、D型 ▪ （2）二维：B型 ▪ （3）三维 ▪ 2、按超声波形分类 ▪ （1）连续波超声设备：续波超声多谱勒血流
仪 ▪ （2）脉冲波超声设备：如A、M、B型 ▪ 3、按利用的物理特性分类（1）回波式超声诊断仪：如A、M、B、D型（2）透射式超声诊断仪：如超声显微镜及超声

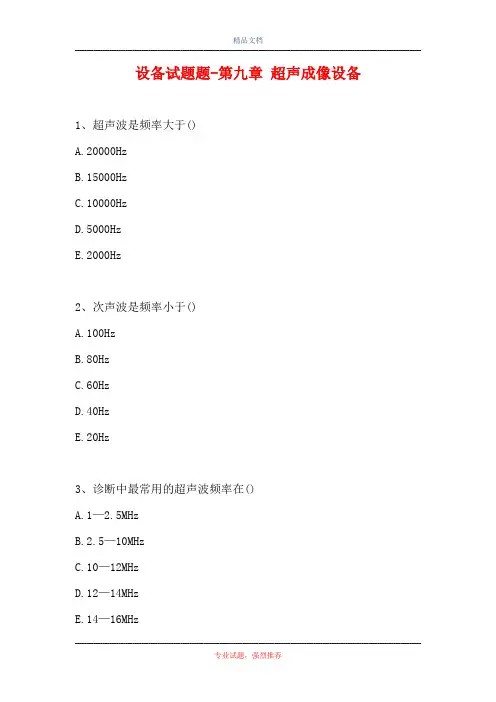

设备试题题-第九章超声成像设备

设备试题题-第九章超声成像设备1、超声波是频率大于()A.20000HzB.15000HzC.10000HzD.5000HzE.2000Hz2、次声波是频率小于()A.100HzB.80HzC.60HzD.40HzE.20Hz3、诊断中最常用的超声波频率在()A.1—2.5MHzB.2.5—10MHzC.10—12MHzD.12—14MHzE.14—16MHz4、超声波在下列物质中，传播速度最慢的是()A.头颅骨B.人体软组织C.水D.空气E.肌肉5、超声波在下列物质中，传播速度最快的是()A.头颅骨B.人体软组织C.水D.空气E.肌肉6、超声波在人体内传播的平均速度约为()A.540m/sB.1040m/sC.1540m/sD.1940m/sE.2540m/s7、彩色多普勒的优点不包括()A.检测血流速度B.估测压力阶差C.判断反流与分流D.判断血液密度E.探测血流状态区分是层流还是湍流8、超声波属于()A.X线B.电磁波C.机械波D.微波E.粒子波9、人体软组织中传播的波是()A.横波B.纵波C.既有横波也有纵波D.电磁波E.以上都不对10、以下介质中声速最慢的是()A.空气B.O℃水C.血液D.软组织E.肌肉11、将探头直接朝向空气发射时()A.反射多于折射B.折射多于反射C.不反射D.不折射E.反射与折射一样多12、超声波在人体组织内发生反射的条件是()A.相邻两种组织的声阻抗相等B.两种物质间声阻抗存在差别(>1/1000)C.超声波束与界面平行D.界面径线小于波长的1/2E.以上都不是13、声波垂直入射到两层相邻的介质()A.若两个介质特性阻抗差异越大，反射越强B.若两个介质特性阻抗差异越大，反射越小C.反射能量小于折射能量D.反射能量与折射能量相同E.以上都不对14、超声在人体中传播遇到空气，错误的描述是()A.反射强烈B.回波幅度很大，出现亮点、光团C.能清晰显示空气后方组织D.很难看到空气后方组织E.反射多于折射15、选用超声耦合剂错误的是()A.应满足阻抗匹配条件B.耦合剂越厚越好C.让超声尽量多进入人体D.排除空气，增加透声性E.特性阻抗接近人体的特性阻抗16、人体中不会产生多普勒效应的是()A.胎心B.瓣膜C.血管壁D.静止不动的肝组织E.血流17、关于超声探头描述错误的是()A.将机械能转变成电能B.超声波接收利用了正压电效应C.将电能转变成机械能D.超声波发生利用了逆压电效应E.以上都不对18、超声波能量在下列组织中衰减最快的是()A.水B.血液C.骨骼D.肌肉E.除肌肉外的软组织19、A型超声是指()A.振幅调制型B.亮度调制型C.彩色血流显像D.多普勒血流频谱显示E.以上都不是20、B型超声是指()A.振幅调制型B.亮度调制型C.彩色血流显像D.多普勒血流频谱显示E.以上都不是21、M型超声是指()A.振幅调制型B.亮度调制型C.彩色血流显像D.多普勒频谱显示E.以上都不是22、多普勒超声是指()A.振幅调制型B.亮度调制型C.彩色血流显像D.多普勒频谱显示E.以上都不是23、彩色血流图是指()A.振幅调制型B.亮度调制型C.彩色血流显像D.多普勒频谱显示E.以上都不是24、超声检查时图像不显示，最常见的原因是()A.探头位置不对B.使用抑制失败C.患者未作准备D.没有足够的耦合剂E.增益太大25、与声像图的分辨力有关的是()A.信号的频率B.声阻抗C.组织密度D.声速的大小E.以上都不对26、关于超声波的描述：A.频率越高，探测深度越大B.频率越低，探测深度越小C.频率越低，探测深度越小D.频率越低，探测深度越未知27、纵向分辨力：，影响声像图上纵向界面的层理越清晰。

超声成像设备

纵向分辨率
纵向分辨率是指超声图像中能够区分两个相邻信号的最小距离。纵向分辨率越高，能够更好地显示组织的层次结构。
穿透能力和穿透深度
穿透能力是指超声成像设备能够穿透组织的能力，主要取决于设备的发射功率和频率。
穿透深度是指超声波能够达到的最大深度。穿透深度主要取决于设备的频率和功率，以及被检查组织的声学特性。
估更加精细。
肿瘤诊断与治疗
超声成像设备在肿瘤诊断与治疗中的应用日益增多，如超声引导
下的穿刺活检、消融治疗等。
未来发展方向与趋势
人工智能与机器学习
随着人工智能和机器学习技术的发展，超声成像设备将与人工智能技术结合，实现自动化诊断和智能化分析。
远程医疗与物联网
未来超声和实时监测。
02
超声成像设备的技术参数
频率参数
频率范围
超声成像设备的频率范围决定了其分辨率和穿透深度。高频率超声波具有较高的分辨率，但穿透深度较小；低频率超声波则具有较大的穿透深度，但分辨率较低。
中心频率
设备发射的超声波的中心频率决定了图像的分辨率和穿透深度。中心频率越高，分辨率越高，但穿透深度越小；反之亦然。
超声成像设备能够检测出材料内部的缺陷和损伤，如裂纹、气孔、夹杂物等，为产品的质量控制和安全性评估提供可靠的依据。
工业检测
工业检测是超声成像设备的另一个重要应用领域，主要用于金属、非金属材料以及复合材料的检测。超声成像能够检测出材料内部的缺陷和损伤，为产品的质量控制和安全性评估提供可靠的依据。
动态范围
01
动态范围是指超声成像设备能够显示的信号强度的范围。动态范围越大，图像的对比度越高，能够更好地显示组织结构的差异。
02
动态范围的调节对于获取高质量的超声图像至关重要，需要根据不同的检查部位和需求进行适当调整。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

在探头方面，新型材料、新式换能器不断推出，如高频探头、腔体探头、高密度探头相继问世，进一步提高了超声诊断设备的档次与水平。
二、超声成像的物理学基础（一）超声波 1.频率、波长、声速 2.反射、折射、透射
3.声压、声强
（二）媒质的声阻抗

Z=ρc
三、超声诊断仪的分类
不足之处在于图像的对比分辨力和空间分辨力不如 CT 和 MRI高。
第一节概述
一、超声成像设备的发展简史 1917年法国人发明声纳 20世纪40年代末，超声用于医学诊断（A型） 20 世纪 50 年代初，临床使用脑回声图， M型超声心动图 20世纪50年代末，超声多普勒技术
(2)脉冲波超声设备如A型、M型、B型超声诊断仪。
3.按利用的物理特性分类
(1)回波式超声诊断仪如ቤተ መጻሕፍቲ ባይዱ型、M型、B型、D型等。
(2)透射式超声诊断仪如超声显微镜及超声全息成像系统。
4.按医学超声设备体系分类 (1)A型超声诊断仪将产生超声脉冲的换能器置于人体表面某一点上，声束射入体内，由组织界面返回的信号幅值，显示于屏幕上，屏幕的横坐标表示超声波的传播时间，即探测深度，纵坐标则表示回波脉冲的幅度（amplitude），故称A型。 (2)M型超声诊断仪将A型方法获取的回波信息，用亮度调制方法，加于CRT阴极（或栅极）上，并在时间轴上加以展开，可获得界面运动（motion）的轨迹图，尤其适合于心脏等运动器官的检查。
⑷缩短种子发芽时间，提高发芽率；促进植物生长
⑸超声加工如金刚石、玻璃等 ⑹超声除尘如烟囱里冒的黑烟
医学方面: 1、超声治牙 2、超声诊断仪（B超）
3、人体内结石击碎
4、超声波加湿器（雾化）
5、医疗器械杀菌、消毒
超声检查是利用超声的物理特性和人体器官组织声学性
质上的差异，以波形、曲线或图像的形式显示和记录，借以进行疾病诊断的检查方法。
多普勒效应：振动源和接受体在连续介质中有相对运动时，所接收到的回声频率不同于振动源所发射声频率，其差别与相对运动的速度有关，这种现象就叫做超声的多普勒效应。
目前常用的超声多普勒有:
连续波式多普勒（CWD）
脉冲式多普勒（PWD）
彩色多普勒（CDFI）
彩色多普勒超声诊断仪是一个综合性的超声诊断系统，在B型图像上叠加彩色血流图 1.显示人体组织器官的形态结构 2.反映运动信息

(3)B型超声诊断仪又称B型超声断面显像仪，它用回波脉冲的幅度调制显示器亮度，而显示器的横坐标和纵坐标则与声速扫描的位置一一对应，从而形成一幅幅亮度（brightness）调制的超声断面影像。故称B型。
B型超声诊断仪又可分为如下几类：
①扇形扫描B型超声诊断仪----包括高速机械扇形扫描、凸阵扇形扫描、相控阵扇形扫描等；
第九章
超声成像设备
昆明卫生职业学院医技学院影像教研室王志涛
1、什么是超声？
高于20000Hz的声音
超过正常人耳能听到的声波
直线传播
2、超声的特点：频率高
能量大
3、超声的应用 ⑴超声导航
⑵穿透能力强 ⑶破碎能力强
声呐
①超声诊断仪 ②金属探伤仪 ①杀菌、消毒 ②清洗精密零件 ③将不可混合液体混合如油和水

根据被探测的声波特点分为：穿透式超声诊断仪和回波式超声诊断仪
根据其利用的物理特性不同分为：
幅度式和多普勒
1.回波幅度式利用回波幅度变化来获取组织信息的超声诊断仪提高组织器官解剖结构和形态方面的信息。
（1）A型超声诊断仪：A型超声
采用幅度调制显示，回波信息在显示器上以脉冲波形显示横坐标：超声波传播时间，探测深度纵坐标：回波脉冲的幅度
（4）C型、F型超声诊断仪
超声波束能进行 X、 Y 两个方向扫描（平面），采用亮度调节。
C型距离选通（平面深度位置）是一个常数（固定深度） F型则是一个变量
（5）3D型超声诊断仪
显示组织器官的立体结构或功能图，利用亮度来反映回波信息由二维扫描获取的平面图来重建三维图
2.多普勒式
目前超声和X线-CT、磁共振与核医学共同组成现代四大医学影像技术。
一方面是价格低廉的便携式超声诊断仪大量进入市场另一方面是向综合化、自动化、定量化和多功能等方向发展，介入超声、全数字化电脑超声成像、
三维成像及超声组织定性不断取得进展，使整个
超声设备和诊断技术呈现出持续发展的热潮。
，另外，超声医学影像设备根据其原理、任务和设备体系等，可以划分为很多类型。 1.以获取信息的空间分类 (1)一维信息设备如A型、M型、D型。 (2)二维信息设备如扇形扫查B型、线性扫查B型、凸阵扫查B型等。 (3)三维信息设备即立体超声设备。
2.按超声波形分类 (1)连续波超声设备如连续波超声多谱勒血流仪。
（2）M型超声
将 A 型超声获取的回波信息，用亮度调制方法加于显示器内阴极摄像管（ CRT ）阴极或栅极上，并在时间轴上加以展开，最终显示的是被探测界面运动的轨迹
能反应心脏各层组织界面的深度随心脏活动时间的变换情况。
（3）B型超声诊断仪/B超
是当今世界使用最广泛的超声诊断仪。
它采用回波信号的幅度调制显示器亮度。它以明暗不同的光点反映回声变化，在影屏上显示9-64个等级的灰度图象强回声光点明亮，弱回声光点黑暗按扫描线逐行显示随深度变换的回波信号即构成一幅二维断面图象类型：扇形扫描、线性扫描、复合式B超
20世纪60年代中，B型超声诊断仪 20世纪80年代，双功( duplex) 声像图 + 多普勒频谱
20世纪90年代，新技术，三功(triplex) 声像图+ 多普勒频谱 +彩色多普勒血流显示，三维立体声像图及数字化
由黑白灰阶超声成像发展到彩色多普勒超声谐波成像、组织多普勒成像等新型成像技术和各项新的超声检查技术（如腔内超声检查、器官声学造影检查、介入超声）逐渐应用于临床。由单纯诊断发展到诊断与治疗两方面。

第九章超声成像设备
