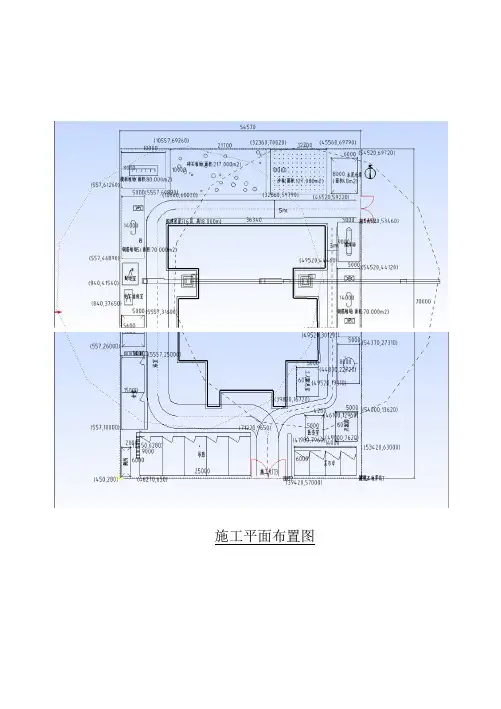

施工平面布置图

区域标识
在各区域边界设置明显的标识，以方便管理和人员识别。
临时设施布置
临时建筑
根据施工需要，搭建临时建筑或设施，如办公室、仓库、宿舍、食堂等。
临时水电设施
设置临时供电、供水设施，以满足施工和生活需要。
施工道路与运输通道
施工道路
规划合理的施工道路，确保施工机械和材料能够顺利进出。
运输通道
设置专门的运输通道，保障大型设备和材料的运输安全。
详细描述：施工机械与设备的布置应 满足高效作业的要求，合理安排设备 的位置和作业半径，确保施工效率最 大化。
施工机械与设备布置
总结词：安全操作
VS
详细描述：施工机械与设备的布置应 充分考虑安全操作的需求，如设置安 全通道、保持安全距离等，确保作业 人员的人身安全。
施工机械与设备布置
要点一
总结词
维护保养便利
强化成本控制意识
提高全员成本控制意识，从设计、采购、施工等各个环节加强成本 控制，实现降本增效。
06
施工平面布置图案例分 析
案例一：高层建筑施工平面布置图
高层建筑施工平面布置图需要考虑垂直运输、材料堆 放、加工场地、安全通道、消防设施等要素，合理规
划空间布局，确保施工安全和效率。
输标02入题
高层建筑施工平面布置图需要结合工程特点，如建筑 规模、结构形式、施工工艺等，进行针对性的规划设 计。
01
03
高层建筑施工平面布置图需要遵循相关规范和标准， 如《建筑施工组织设计规范》、《高层建筑施工规范》
等，确保施工安全和质量。
04
高层建筑施工平面布置图需要考虑周边环境，如周边 建筑、道路、绿化等，避免施工对周边环境造成不良 影响。
案例二：大型工业厂房施工平面布置图

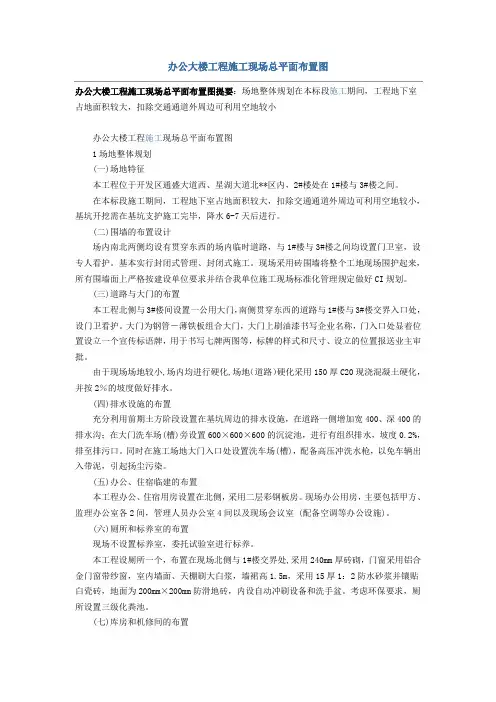

办公大楼工程施工现场总平面布置图办公大楼工程施工现场总平面布置图提要：场地整体规划在本标段施工期间，工程地下室占地面积较大，扣除交通通道外周边可利用空地较小办公大楼工程施工现场总平面布置图1场地整体规划(一)场地特征本工程位于开发区通盛大道西、星湖大道北**区内，2#楼处在1#楼与3#楼之间。

在本标段施工期间，工程地下室占地面积较大，扣除交通通道外周边可利用空地较小，基坑开挖需在基坑支护施工完毕，降水6-7天后进行。

(二)围墙的布置设计场内南北两侧均设有贯穿东西的场内临时道路，与1#楼与3#楼之间均设置门卫室，设专人看护。

基本实行封闭式管理、封闭式施工。

现场采用砖围墙将整个工地现场围护起来，所有围墙面上严格按建设单位要求并结合我单位施工现场标准化管理规定做好CI规划。

(三)道路与大门的布置本工程北侧与3#楼间设置一公用大门，南侧贯穿东西的道路与1#楼与3#楼交界入口处，设门卫看护。

大门为钢管－薄铁板组合大门，大门上刷油漆书写企业名称，门入口处显着位置设立一个宣传标语牌，用于书写七牌两图等，标牌的样式和尺寸、设立的位置报送业主审批。

由于现场场地较小,场内均进行硬化,场地（道路）硬化采用150厚C20现浇混凝土硬化，并按2％的坡度做好排水。

(四)排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在道路一侧增加宽400、深400的排水沟；在大门洗车场(槽)旁设置600×600×600的沉淀池，进行有组织排水，坡度0.2%，排至排污口。

同时在施工场地大门入口处设置洗车场(槽)，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。

(五)办公、住宿临建的布置本工程办公、住宿用房设置在北侧，采用二层彩钢板房。

现场办公用房，主要包括甲方、监理办公室各2间，管理人员办公室4间以及现场会议室 (配备空调等办公设施)。

(六)厕所和标养室的布置现场不设置标养室，委托试验室进行标养。

本工程设厕所一个，布置在现场北侧与1#楼交界处,采用240mm厚砖砌，门窗采用铝合金门窗带纱窗，室内墙面、天棚刷大白浆，墙裙高1.5m，采用15厚1：2防水砂浆并镶贴白瓷砖，地面为200mm×200mm防滑地砖，内设自动冲刷设备和洗手盆。

河道边线}0#}1#}2#}3#}4#}5#}平台}\L沈阳路便道、平台布置平面图}备注：\P1、在便道迎水面，用麻袋装土护坡，防止水流冲蚀便道，护坡高度1.5m。\P2、每排桩采用间隔法施工，以减少成孔过程中对已成孔的桩基造成扰动。\P3、在墩与墩之间设置雨水管，雨水管径1000mm。雨水管每根38.5m，共计4根,设置如图所示。\P4、便道底部采用素填土填筑并夯实，上面铺筑60cm石渣，浇筑20cm混凝土。\P 平台及泥浆池区域采用素土回填并夯实，在其上铺筑60cm石渣。\P5、建议在非便道侧布置泥浆池，泥浆池建议长*宽*深尺寸为7m*4m*1.5m（泥浆池体量能满足2根桩基同时排浆需求）。\P6、便道10泥浆池同河道同宽，为45m；筑岛边坡坡比1:1.5；筑岛厚度为从河床底向上2.5m，筑岛后的高程同原有河边人行大堤同高。\P7、便道、平台回填共需土方约5175m砛uff08压实后）。}1}2}1}2}1}2}1}2}便道}左幅加宽}原地面线}便道、平台回填顶}\L 沈阳路便道、平台布置侧面图}0#}1#}2#}3#}4#}5#}沈阳路现河桥便道及平台布置图 }老 桥 桥 址}北}3}3}3}3}3}3}1}2}1}2}泥浆池区域}人行堤标高\P 58.0}河床标高\P 55.5}便道}6}22,5}10}人行堤边线}人行堤边线}

第一章施工现场平面布置图一、施工总平面图二、临时用地表三、布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。

室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。

办公室移入楼内。

2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。

现场不设置供居住区。

3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。

9、全体现场施工人员应统一佩带工作牌。

10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。
