东北大学机械设计基础真题

东北大学机械设计基础考研真题(2012)回忆版一、简答12*5分1 自由度计算（书P10 行星轮的自由度计算）2 曲柄存在条件，四杆机构基本形式（形式判断）3 滚动轴承失效形式，和计算准则4 蜗轮相比齿轮的优缺点5 机械原理关于齿轮模数，齿顶齿根圆计算6 链传动关于节距的选择7 打滑和弹性滑动的特点和不同点8 齿轮点蚀机理和解决办法9 液压油膜形成条件10 轴分类及定义11 为什么齿宽系数不能太大不能太小12 （忘记了）二轮系计算（混合轮系）10分三凸轮设计（由从动件运动曲线画出图论形状）10分四螺栓载荷和变形线图及相应计算（书P123螺栓连接的载荷与变形曲线）15分五齿轮受力分析（斜齿轮、蜗轮蜗杆、锥齿轮混合）15分六轴承计算（书P241类似）20分七轴结构错误并画出正确图形（P220 西工大课本比较详细，可以参考）20分东北大学-机械设计基础考研真题（2013）一、简答题（10*5=50分）1.判断图1的四杆机构属于哪种类型，并说明理由。

2.采用变位蜗杆传动目的是什么？变位蜗杆传动中为什么只对蜗轮进行变位？2.试写出普通V带传动不发生打滑失效条件下，影响因素有哪些？如何影响的？3.计算图2所示机构自由度，若存在虚约束、局部自由度、复合铰链请指出。

4.图解法设计凸轮轮廓方法是什么？简单描述其原理。

5.经测量的齿数98的某渐开线标准直齿圆柱齿轮齿顶圆直d a=225，试求其模数，分度圆直径和齿根圆直径。

6.根据液体动压润滑一维雷诺方程，说明形成动压润滑的必要条件。

7.联轴器选择的原则。

8.改善载荷沿齿向分布不均匀的措施。

9.画图说明带传动的应力分布，表示出最大应力出现的位置。

二、（10分）如图所示卷扬机齿轮机构，已知Z1=24，Z2=48，Z2’=30，Z3=60，Z3’=20，Z4=40，Z4’=100，求i1H三、（20分）已知普通螺栓受预紧力的作用，当螺栓再受到轴向工作载荷时螺栓和被连接件的变形量发生变化，试画出螺栓联接的载荷与变形线图，在图中标出预紧力Qp、残余预紧力Qp’、总拉力Q、轴向工作载荷F，以及Qp、Qp’的表达式。

东北大学历年专业课真题机械设计【简答题】要点东北大学历年第一章基础知识1.（95‘）试画出材料的疲劳极限线图，标出特殊点的坐标，并说明等效系数的意义。

2.（95‘）什么是可靠性设计准则？为什么要建立可靠性设计准则？3.（96‘）承受静载荷作用的零件，试举例说明能否在危险截面上产生变应力作用？4.（97‘）机械零件的胶合失效是如何产生的？5.（97‘）机械零件上那些位置容易产生应力集中？6.（98‘）用文字描述迈内尔理论。

7.（99‘）在进行机械零件有限寿命的疲劳强度计算时，需要将材料的疲劳曲线修正为零件的疲劳曲线，有几种修正方法？各有何有缺点？8.（99‘）机械零件的主要失效形式有那些？9.（01‘）静强度设计和疲劳强度设计主要共同点和不同点是什么？10（02‘）一承受非对称循环变应力作用的机械零件（应力循环特性r＝常数）。

试画图说明其有限寿命的疲劳强度计算方法（过程）。

11.（03‘）何谓应力集中？对零件的静强度、疲劳强度影响是否相同？12（03‘）线性疲劳损伤累积方程（Miner方程）的意义是什么？（04‘无简答题）第二章螺纹联结和轴毂联结13.（95‘）试画出铰制孔用螺栓联结的结构图。

14.（98’）螺栓组受力分析的目的是什么？15（99‘）为什么螺栓联结需要防松？放松的实质是什么？有哪几种防松措施？16（00’）花键联结有哪几种？它的定心方式如何？17（01‘）测力矩扳手和定力矩扳手是利用什么原理来测定螺纹联结预紧力的？18（02’）当螺栓联结受到轴向工作载荷F后，螺栓伸长的增量△δL和被联结件的变形量的恢复量△δF是什么关系，为什么？19.（02‘）试述花键联结的主要优点。

20（03’）平键联结设计中，键的尺寸bXhXL是怎么确定的？（04‘无简答题）第三章带传动21。

（96‘）试述带传动设计准则，并说明哪种失效形式限制了带传动的承载能力？22.（97’）V带传动中，张紧装置应该放在什么位置？为什么？23.（99‘）在设计V带传动时，为什么要限制带的根数？限制条件如何？24.（00’）在普通V带传动中，影响带疲劳破坏的主要应力是哪些，为什么？25.（01‘）画图并说明正常工作中V带与主动轮接触弧上带受拉力的变化情况。

东北大学历年专业课真题_机械设计_【简答题】（从这些历年考题，你可以看出东大的机械设计考点分布何常考点）整理上传:HerowukingEmail:wuying283@qq:442448734第一章基础知识1.（95‘）试画出材料的疲劳极限线图，标出特殊点的坐标，并说明等效系数的意义。

2.（95‘）什么是可靠性设计准则？为什么要建立可靠性设计准则？3.（96‘）承受静载荷作用的零件，试举例说明能否在危险截面上产生变应力作用？4.（97‘）机械零件的胶合失效是如何产生的？5.（97‘）机械零件上那些位置容易产生应力集中？6.（98‘）用文字描述迈内尔理论。

7.（99‘）在进行机械零件有限寿命的疲劳强度计算时，需要将材料的疲劳曲线修正为零件的疲劳曲线，有几种修正方法？各有何有缺点？8.（99‘）机械零件的主要失效形式有那些？9.（01‘）静强度设计和疲劳强度设计主要共同点和不同点是什么？10（02‘）一承受非对称循环变应力作用的机械零件（应力循环特性r＝常数）。

试画图说明其有限寿命的疲劳强度计算方法（过程）。

11.（03‘）何谓应力集中？对零件的静强度、疲劳强度影响是否相同？12（03‘）线性疲劳损伤累积方程（Miner方程）的意义是什么？（04‘无简答题）第二章螺纹联结和轴毂联结13.（95‘）试画出铰制孔用螺栓联结的结构图。

14.（98’）螺栓组受力分析的目的是什么？15（99‘）为什么螺栓联结需要防松？放松的实质是什么？有哪几种防松措施？16（00’）花键联结有哪几种？它的定心方式如何？17（01‘）测力矩扳手和定力矩扳手是利用什么原理来测定螺纹联结预紧力的？18（02’）当螺栓联结受到轴向工作载荷F后，螺栓伸长的增量△δL和被联结件的变形量的恢复量△δF是什么关系，为什么？19.（02‘）试述花键联结的主要优点。

20（03’）平键联结设计中，键的尺寸bXhXL是怎么确定的？（04‘无简答题）第三章带传动21。

东北⼤学《机械设计基础》习题东北⼤学专业硕⼠，机械设计基础第⼀章机械设计基础知识思考题1-1 机械零件设计应满⾜哪些基本准则？1-2 什么叫机械零件的失效？机械零件主要的主要失效形式有哪些？1-3提⾼机械零件强度的措施有哪些？1-4在什么条件下要按刚度准则设计机械零件？提⾼零件的刚度有哪些措施？1-5选⽤机械零件材料时主要考虑什么原则？1-6举例说明什么叫静载荷、变载荷、静应⼒和变应⼒？1-7什么是零件的⼯作应⼒、计算应⼒、极限应⼒和许⽤应⼒？1-8影响材料的极限应⼒的因素有那些？1-9线性疲劳损伤累积⽅程（Miner⽅程）的意义是什么？1-10影响材料疲劳强度的主要因素有哪些？原因是什么？这些因素对变应⼒的哪⼀部分有影响？1-11什么是有效应⼒集中系数？机械零件设计中，常见的应⼒集中源有哪些？有三个形状尺⼨⼀样，⼯作条件也相同，分别⽤铸铁、低强度钢、⾼强度钢制造的零件，哪个零件的有效应⼒集中系数最⼤？1-12 什么叫接触应⼒和接触强度？影响接触应⼒⼤⼩的因素有哪些？1-13举例说明零件的结构及⼯艺对被设计零件疲劳强度的影响。

习题1-2已知ζmin＝500 MPa，ζa = 300 MPa，求ζmax，ζm，r,并画出变应⼒图。

1-3图⽰为⼀转轴，在轴上作⽤有轴向⼒F a＝3000 N和径向⼒F r＝6000N，⽀点间距L ＝300 mm，轴的直径d＝50mm，求⼒F r 作⽤⾯上的ζmax，ζmin，ζm，ζa，r，并画出变应⼒图。

1-4已知⼀合⾦结构钢的简化疲劳极限线图如图所⽰。

等效系数ψζ＝0.43，若零件⼯作应⼒点M 恰在OE线上，其最⼤⼯作应⼒ζmax＝426 MPa，最⼩⼯作应⼒ζmin＝106 MPa，有效应⼒集中系数kζ＝1.42，绝对尺⼨系数εσ＝0.91，表⾯状态系数β＝1，试求按简单加载情况下零件的安全系数（按⽆限寿命考虑）。

1-5某钢制零件承受⾮对称循环（循环特性r＝-0.4）的两级应⼒（不稳定变应⼒）作⽤，第⼀级名义应⼒最⼤值ζ1＝500 MPa，作⽤105次，第⼆级名义应⼒最⼤值ζ2＝400 MPa，作⽤23105次，如该钢材的标准平滑试件试验得的ζ-1＝500 MPa，ζ0 =800 MPa，循环基数N0 = 107次，材料常数m = 9，该零件的有效应⼒集中系数kζ =1.62，绝对尺⼨系数εσ＝0.83，表⾯状态系数β＝0.95。

东北大学22春“机电一体化技术”《机械设计基础Ⅰ》期末考试高频考点版（带答案）一.综合考核(共50题)1.()不能列入过盈配合连接的优点。

A.结构简单B.工作可靠C.能传递很大的转矩和轴向力D.装配很方便参考答案：D2.齿根圆直径与轴头直径相近的应采用齿轮轴结构。

()A.错误B.正确参考答案：B3.将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

()A.正确B.错误参考答案：B4.三角螺纹比梯形螺纹效率高，自锁性差。

()A.正确B.错误参考答案：B5.选择齿轮精度主要取决于齿轮的圆周速度。

()B.错误参考答案：A6.一曲柄摇杆机构，若改为以曲柄为机架，则将演化为()。

A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构D.导杆机构参考答案：B7.滚动轴承的外圈与轴承孔的配合应采用基孔制。

()A.正确B.错误参考答案：B8.齿面弯曲强度计算中，许用应力应选两齿轮中较小的许用弯曲应力。

()A.错误B.正确参考答案：A9.某一滚动轴承的基本额定动载荷与其所受载荷无关。

()A.正确B.错误参考答案：A10.对低速、刚性大的短轴，常选用的联轴器为()。

B.刚性可移式联轴器C.弹性联轴器D.安全联轴器参考答案：A11.平键B20×80 GB1096-79中，20×80表示()。

A.键宽轴径B.键高轴径C.键宽键长D.键宽键高参考答案：C12.以下()种做法不能提高齿轮传动的齿面接触承载能力。

A.d不变而增大模数B.改善材料C.增大齿宽D.增大齿数以增大d参考答案：A13.钢制零件采用热处理办法来提高其刚度是非常有效的。

()A.正确B.错误参考答案：B14.在标准蜗杆传动中，蜗杆头数一定时，若增大蜗杆直径系数，将使传动效率()。

A.降低B.提高C.不变D.可能增大也可能减小15.()宜用于盲孔或拆卸困难的场合。

A.圆柱销B.圆锥销C.带有外螺纹的圆锥销D.开尾圆锥销参考答案：C16.合金钢对应力集中的敏感性比碳钢()。

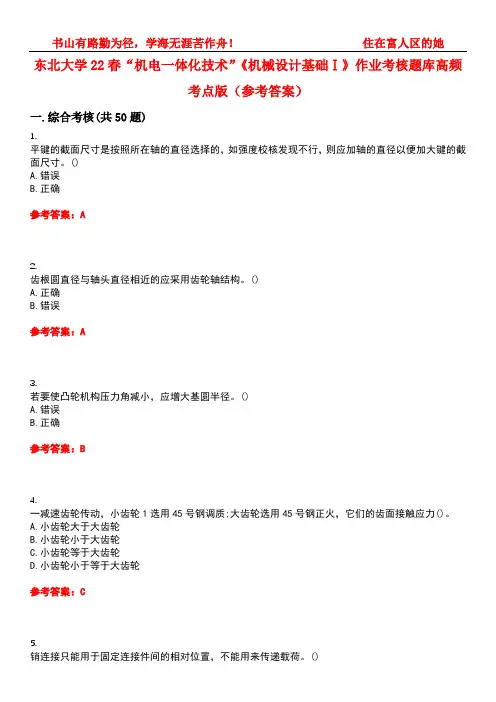

东北大学22春“机电一体化技术”《机械设计基础Ⅰ》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.平键的截面尺寸是按照所在轴的直径选择的，如强度校核发现不行，则应加轴的直径以便加大键的截面尺寸。

()A.错误B.正确参考答案：A2.齿根圆直径与轴头直径相近的应采用齿轮轴结构。

()A.正确B.错误参考答案：A3.若要使凸轮机构压力角减小，应增大基圆半径。

()A.错误B.正确参考答案：B4.一减速齿轮传动，小齿轮1选用45号钢调质;大齿轮选用45号钢正火，它们的齿面接触应力()。

A.小齿轮大于大齿轮B.小齿轮小于大齿轮C.小齿轮等于大齿轮D.小齿轮小于等于大齿轮参考答案：C参考答案：B6.两构件用平面低副联接时相对自由度为1。

()A.错误B.正确参考答案：B7.由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束。

()A.正确B.错误参考答案：B8.渐开线齿轮传动的啮合角等于()上的压力角。

A.基圆B.分度圆C.齿顶圆D.节圆参考答案：D9.斜齿圆柱齿轮的标准模数和压力角在法面上。

()A.错误B.正确参考答案：B参考答案：B11.一般开始齿轮传动的主要失效形式是()。

A.齿面胶合B.齿面疲劳点蚀C.齿面磨损或轮齿疲劳折断D.轮齿塑性变形参考答案：C12.链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为()。

A.链传动只用来传递较小的功率B.链速较高，在传递相同功率时，圆周力小C.链传动是啮合传动，无需大的张紧力D.链的质量大，离心力大参考答案：C13.螺纹连接需要防松是因为连接螺纹不符合自锁条件。

()A.正确B.错误参考答案：B14.两构件用平面低副联接时相对自由度为1。

()A.正确B.错误参考答案：A15.在受预紧力的紧螺栓连接中，螺栓危险截面的应力状态为()。

A.纯扭剪B.简单拉伸C.弯扭组合D.拉扭组合参考答案：D16.对低速、刚性大的短轴，常选用的联轴器为()。

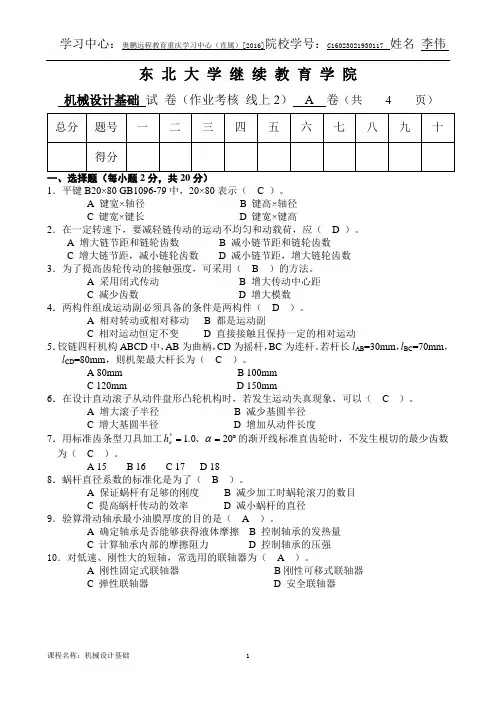

东北大学继续教育学院机械设计基础试卷（作业考核线上2） A 卷（共 4 页）1．平键B20×80 GB1096-79中，20×80表示（ C ）。

A 键宽×轴径B 键高×轴径C 键宽×键长D 键宽×键高2．在一定转速下，要减轻链传动的运动不均匀和动载荷，应（ D ）。

A 增大链节距和链轮齿数B 减小链节距和链轮齿数C 增大链节距，减小链轮齿数D 减小链节距，增大链轮齿数3．为了提高齿轮传动的接触强度，可采用（ B ）的方法。

A 采用闭式传动B 增大传动中心距C 减少齿数D 增大模数4．两构件组成运动副必须具备的条件是两构件（ D ）。

A 相对转动或相对移动B 都是运动副C 相对运动恒定不变D 直接接触且保持一定的相对运动5．铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。

若杆长l AB=30mm，l BC=70mm，l CD=80mm，则机架最大杆长为（ C ）。

A 80mmB 100mmC 120mmD 150mm6．在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以（ C ）。

A 增大滚子半径B 减少基圆半径C 增大基圆半径D 增加从动件长度7．用标准齿条型刀具加工︒的渐开线标准直齿轮时，不发生根切的最少齿数.h*、1α==20a为（ C ）。

A 15B 16C 17D 188．蜗杆直径系数的标准化是为了（ B ）。

A 保证蜗杆有足够的刚度B 减少加工时蜗轮滚刀的数目C 提高蜗杆传动的效率D 减小蜗杆的直径9．验算滑动轴承最小油膜厚度的目的是（ A ）。

A 确定轴承是否能够获得液体摩擦B 控制轴承的发热量C 计算轴承内部的摩擦阻力D 控制轴承的压强10．对低速、刚性大的短轴，常选用的联轴器为（ A ）。

A 刚性固定式联轴器B刚性可移式联轴器C 弹性联轴器D 安全联轴器计算图示连杆机构的自由度，若含有复合铰链、局部自由度、虚约束，请明确指出。

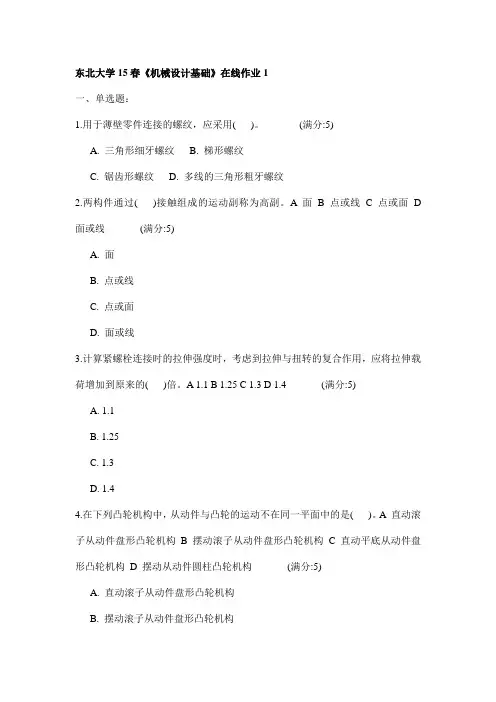

东北大学15春《机械设计基础》在线作业1一、单选题：1.用于薄壁零件连接的螺纹，应采用( )。

(满分:5)A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹2.两构件通过( )接触组成的运动副称为高副。

A 面 B 点或线 C 点或面 D 面或线(满分:5)A. 面B. 点或线C. 点或面D. 面或线3.计算紧螺栓连接时的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的( )倍。

A 1.1 B 1.25 C 1.3 D 1.4 (满分:5)A. 1.1B. 1.25C. 1.3D. 1.44.在下列凸轮机构中，从动件与凸轮的运动不在同一平面中的是( )。

A 直动滚子从动件盘形凸轮机构 B 摆动滚子从动件盘形凸轮机构 C 直动平底从动件盘形凸轮机构D 摆动从动件圆柱凸轮机构(满分:5)A. 直动滚子从动件盘形凸轮机构B. 摆动滚子从动件盘形凸轮机构C. 直动平底从动件盘形凸轮机构D. 摆动从动件圆5.提高蜗杆传动效率的最有效方法是( )。

A 增加蜗杆头数B 增加直径系数C 增大模数D 减小直径系数(满分:5)A. 增加蜗杆头数B. 增加直径系数C. 增大模数D. 减小直径系数6.合金钢对应力集中的敏感性比碳钢( )。

A 小 B 大 C 相等 D 不一定(满分:5)A. 小B. 大C. 相等D. 不一定7.与连杆机构相比，凸轮机构最大的缺点是( )。

A 设计较为复杂B 惯性力难以平衡C 点、线接触，易磨损 D 不能实现间歇运动(满分:5)A. 设计较为复杂B. 惯性力难以平衡C. 点、线接触，易磨损D. 不能实现间歇运动8.在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是( )。

A 提高强度B 提高刚度C 防松D 减小每圈螺纹牙上的受力(满分:5)A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力9.用于连接的螺纹牙型为三角形，这是因为( )。

《机械设计基础》在线平时作业2试卷总分:100 得分:100一、单选题 (共 10 道试题,共 50 分)1.在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是（）。

A 提高强度 B 提高刚度 C 防松 D 减小每圈螺纹牙上的受力<-A.->提高强度<-B.->提高刚度<-C.->防松<-D.->减小每圈螺纹牙上的受力<-参考选择->：C2.用于连接的螺纹牙型为三角形，这是因为（）。

<-A.->压根强度高，自锁性能好<-B.->传动效率高<-C.->防振性能好<-D.->自锁性能差<-参考选择->：A3.为使机构顺利通过死点，常采用在高速轴上装（）增大惯性。

A 齿轮 B 飞轮 C 凸轮D 蜗轮<-A.->齿轮<-B.->飞轮<-C.->凸轮<-D.->蜗轮<-参考选择->：B4.普通V带传动是依靠（）来传递运动和动力的。

A 带与带轮接触面之间的正压力 B 带与带轮接触面之间的摩擦力C 带的紧边拉力 D 带的松边拉力<-A.->带与带轮接触面之间的正压力<-B.->带与带轮接触面之间的摩擦力<-C.->带的紧边拉力<-D.->带的松边拉力<-参考选择->：B5.凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动（）。

A 将产生刚性冲击 B 将产生柔性冲击 C 没有冲击 D 既有刚性冲击又有柔性冲击<-A.->将产生刚性冲击<-B.->将产生柔性冲击<-C.->没有冲击<-D.->既有刚性冲击又有柔性冲击<-参考选择->：B6.（）轮系中两个中心轮都是运动的。

A 定轴 B 周转 C 行星 D 差动。

模拟测试（一）一、判断题（正确T，错误F，每小题1分，共14分）1. 三角形螺纹主要用于传动。

（）2. 为提高V带的寿命，小带轮直径应选小些。

（）3. 链传动中小链轮齿数越少越平稳。

（）4. 标准渐开线斜齿轮的端面模数为标准模数。

（）5. 圆锥滚子轴承能同时承受径向载荷和轴向载荷。

（）6. 受横向载荷的普通螺栓联接，螺栓受剪应力。

（）7. 普通平键主要用来实现轴和轴上零件的轴向固定。

（）8. 工作时，既传递转矩又承受弯矩的轴称为转轴。

（）9. 两构件之间以线接触所组成的平面运动副称为高副。

（）10. 采用变位蜗杆传动时，仅对蜗轮进行变位。

（）11. 构件是机械中独立制造单元。

（）12. 一对传动齿轮，小齿轮一般应比大齿轮的材料好，硬度高。

（）13. 凸轮机构的从动件按简谐运动规律运动时，不产生冲击。

（）14. 在以摇杆为原动件的曲柄摇杆机构中，死点出现在曲柄与机架共线处。

（）二、回答下列问题（30分）1．图示为铰链四杆机构，请作图表示机构的极位夹角θ，图示位置的压力角α。

(要求作图痕迹)(4分)A2．凸轮机构基本的从动件运动规律有哪几种？(3分)3．闭式蜗杆传动中，为什么要求进行热平衡计算？(5分)4．计算图示机构的自由度，并判断该机构是否具有确定的运动。

(6分)B5．开式和闭式齿轮传动的计算准则是什么？(6分)6．何为带传动的弹性滑动与打滑现象，二者的主要区别。

(6分)三、（10分）图示轮系，已知各齿轮的齿数60,20,25,153/221====z z z z ，轮1的角速度rad/s 2091=ω，轮1的角速度rad/s 5.23=ω。

（1）当1ω、3ω转向相同；（2）当1ω、3ω转向相反时，试分别求系杆H 的角速度当H ω的大小和方向。

122/H3四、（20分）某齿轮轴由一对30208轴承支承，其轴向外载荷N 350A =F ，方向如图所 示，轴承所受径向载荷N 52001=R ，N 00831=R ，轴的工作转速r/min 960 =n 。
