教你看监控系列之-监控系统中的直流电压分析在光伏监控系统中，可以随时随地查看电站的各种运行参数，包括PV电压、电流、功率和交流电压、电流、每天的发电量。
这些运行参数，不仅仅是用于记录电量，还可以从监控参数和运行图形中，找到系统可能存在的问题，判断故障的类型，从而快速解决问题，降低损失。
PV电流是系统最基本的一个参数，仔细分析，也可以找到很多规律。

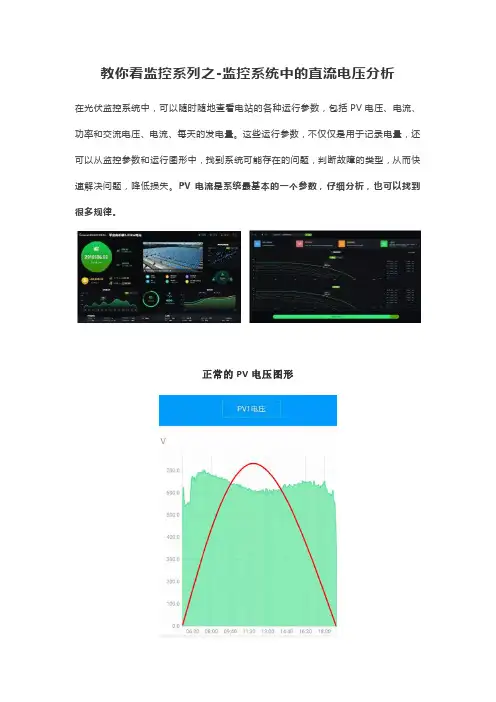

正常的PV电压图形上图是一个33kW电站，组件是280W，工作电压31.2V，开路电压37.5V,每组21块串联，在天气条件很好的状态下，一天的PV电压曲线图，红线是模拟的PV功率曲线，从图形上看，PV曲线可分为3个阶段：1、开机阶段，逆变器没有开机时，功率为零，组件处于开路状态；逆变器开机启动后，电压迅速下降，进入工作电压状态。
稳定一段时间后，随着光照强度增加，PV 电压迅速提高，当功率到达系统额定功率约5%时，PV电压达到最高值。
2、运行阶段，当功率到达10%后，即使光照强度增加和系统功率提升，PV电压也不再增加，反而随着系统功率增加而降低，在中午功率最高时，之后随着功率的下降，PV电压又慢慢提升。
3、结束阶段，下午17点之后，光照下降，系统功率也下降，PV电压这时候会有一点波动，但总体呈下降趋势，到系统功率接近为零时，PV电压从500多伏一下降到零。
从上面的数据还可以得出一些结论：PV工作电压受光照强度影响较小，只是早上开机和下午关机时变化较大，如果光照条件好，早上刚开机不久，系统功率到达额定功率5%左右，组件的工作电压就能达到额定的工作电压。
在运行阶段，温度对PV工作电压影响较大，温度越高，PV工作电压越低，中午环境温度高，组件接收的光照也高，输出功率大，因此组件内部温度高，PV工作电压就比较低。
上图这是个电站，在一个比较差的天气，一天的电压曲线图，由图可以看到，天气差的时候，在开机阶段和结束阶段，电压变化幅度较大，在运行阶段，电压幅度变化较小，这说明如果组件温度变化不大，组件的工作电压变化也不会大。
太阳能电池输出功率测试系统通常需要丈量太阳能'>太阳能电池的几项关键参数。
这些参数是：● VOC——开路电压。
在电流即是0时的电池电压。
● ISC——短路电流。
当负载电阻即是0时，从电池流出的电流。
● Pmax——电池的最大功率输出。
电池输出最大功率时的电压值和电流值。
I-V曲线（图1）上的Pmax点通常被称为最大功率点（MPP）。
图1 这张太阳能'>太阳能电池的I-V曲线显示了Pmax及其与Imax和Vmax的关系● Vmax——在Pmax点，电池的电压值。
● Imax——在Pmax点，电池的电流值。
●η——器件的转换效率。
当太阳能电池连接到某个电路时，这个值即是被转换的能量（从吸收的太阳光到电能）与被采集的能量的百分比。
这个值可以通过将Pmax除以输进的光辐照度（E，单位是W/m2，在标准测试条件下进行丈量），再乘以太阳能电池的表面积（AC, 单位是平方米）计算得到。
●填充因子（FF）—Pmax除以VOC再乘上ISC 。
●电池二极管属性。
●电池串联电阻。
●电池旁路电阻（或并联电阻）。
常见解决方案现在，太阳能电池测试解决方案主要有两种形式：完整的交钥匙系统和通用的测试仪器。
假如需要在太阳能电池最大输出功率时进行测试，很多研究实验室都具备低功耗四象限电源（有时也称为SMU），并具有以下功能：●提供精确的正电压和负电压（“提供”也可称为“施加”）。
●提供精确的正向和反向电流（提供反向电流也被称为电流流进到电源中）。
●精确地丈量待测器件（DUT）的电压和电流（丈量也被称为检测）。
大多数高精度四象限电源都只能提供3A的电流或20W的连续功率。
在测试较小的单个电池时，这些最大电流和功率是可接受的，但是随着电池技术向更高的效率、更大的电流密度和更大的电池尺寸推进，电池的功率输出将很快会超出这些四象限电源的最大额定值。
太阳能模组的输出通常会超过50W，而且可能会爬升至300W 或更高，这意味着很多针对模组的测试都无法使用四象限电源来完成。
