入门在草图编辑器和零件设计中生成零件后，现在您将学习如何在“装配设计(Assembly Design)”工作台中装配零件以完成设计。
在我们讨论装配工作台的详细使用说明之前，以下方案旨在让您对装配文档可以用来做什么有一个了解。
您只需按说明操作即可。
入门部分由以下任务组成：完成此方案需要大约15 分钟。
最后，装配如下所示：进入装配设计工作台并打开CATProduct 文档此任务（第一任务）说明如何进入“装配设计(Assembly Design)”工作台并打开现有产品。
1.选择“开始 (Start)”->“机械设计(Mechanical Design)”->“装配设计(Assembly Design)”命令以启动所需的工作台。
工作台打开。
应用程序窗口右侧的工具栏中提供了用于装配零件的命令。
有关这些命令的信息，请参考“产品结构”文档。
您将注意到“Product1”显示在结构树中，指示要创建的装配的构造块。
要了解如何使用应用程序窗口边框中的“标准(Standard)”工具栏和“视图(View)”工具栏中提供的命令，请参考“基础结构”文档。
2.开始此方案之前，设置如下选项：确保已停用“使用高速缓存系统(Workwith the cache system)”选项：使用“工具 (Tools)”->“选项 (Options)”命令，单击出现的对话框左侧的“基础结构(Infrastructure)”->“产品结构 (ProductStructure)”并取消选中选项“使用高速缓存系统 (Work with the cachesystem)”。
关闭高速缓存后不要忘记重新启动应用程序。
有关更多信息，请参考使用高速缓存系统。
使用“工具 (Tools)”->“选项 (Options)”命令，单击出现的对话框左侧的“基础结构 (Infrastructure)”->“产品结构(Product Structure)”，然后单击“产品结构 (Product Structure)”选项卡并取消选中“手动输入 (Manual Input)”选项。
【教学安排】第一结合滑动轴承案例介绍装配图的大体知识，包括装配图的作用、内容、装配结构的表达方式、常见装配工艺结构等，完成一张由零件图拼画装配图的作业，然后通过铣刀架和球阀介绍看装配图的方式，完成一张由装配图拆画的零件图，最后测绘一套部件的装配图和零件草图，等学习AutoCAD后，在运算机上依照草图绘制零件图。
第一讲装配图的大体知识1．知识要点（1）装配图的作用和内容（2）装配图的视图表达方式（3）装配工艺结构（4）装配图尺寸标注和技术要求（5）装配图上零件的序号和明细栏（6）机械上的常见装置2．教学方式本讲采纳电子挂图介绍装配图上的相关内容，可联系作业进行讲解，重点要把装配图和零件图的区别讲清楚，要和生产实际相结合。
结合作业介绍由零件图拼画装配图的方式和画图步骤。
3．课前预备预备几张以往同窗绘制的装配图、教具模型。
熟悉课件和电子挂图的内容。
4．本讲作业依照零件图画装配图（千斤顶或四通阀）。
5．教学内容装配图的作用和内容装配图的作用装配图是表达机械或部件的图样，通经常使用来表达机械或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。
在产品设计中一样先依照产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在依照装配图进行零件设计，并画出零件图。
在产品制造中装配图是制订装配工艺规程、进行装配和查验的技术依据。
在机械利用和维修时，也需要通过装配图来了解机械的工作原理和构造。
【案例1】滑动轴承图8-1至图8-6为滑动轴承装配图和部份零件的零件图，从装配图上能够了解到滑动轴承的装配关系和装配要求。
图8-1 滑动轴承【Flash/08-01 滑动轴承.swf】图8-2 滑动轴承装配图图8-3 轴承座轴测图【虚拟现实/08-02 轴承座.WRL】图8-4 轴承座零件图图8-5 轴承盖轴测图【虚拟现实/08-01 轴承盖.WRL】图8-6 轴承盖零件图装配图的内容一张完整的装配图必需具有以下内容：(1)一组视图画装配图时，要用一组视图、剖视图等表达出机械(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

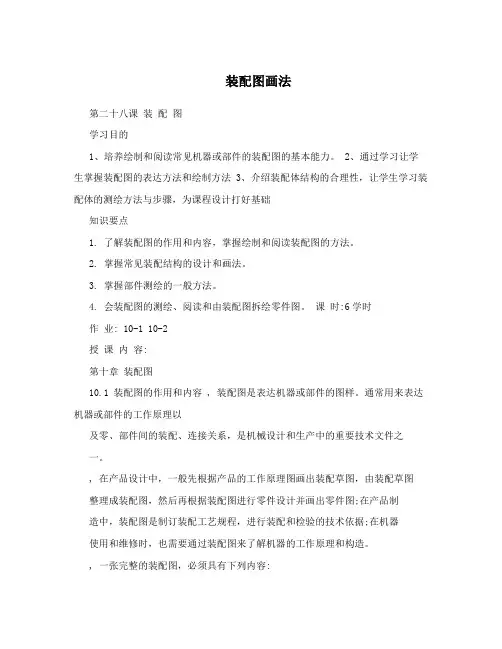

装配图画法第二十八课装配图学习目的1、培养绘制和阅读常见机器或部件的装配图的基本能力。
2、通过学习让学生掌握装配图的表达方法和绘制方法3、介绍装配体结构的合理性，让学生学习装配体的测绘方法与步骤，为课程设计打好基础知识要点1. 了解装配图的作用和内容，掌握绘制和阅读装配图的方法。
2. 掌握常见装配结构的设计和画法。
3. 掌握部件测绘的一般方法。
4. 会装配图的测绘、阅读和由装配图拆绘零件图。
课时:6学时作业: 10-1 10-2授课内容:第十章装配图10.1 装配图的作用和内容 , 装配图是表达机器或部件的图样。
通常用来表达机器或部件的工作原理以及零、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。
, 在产品设计中，一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后再根据装配图进行零件设计并画出零件图;在产品制造中，装配图是制订装配工艺规程，进行装配和检验的技术依据;在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。
, 一张完整的装配图，必须具有下列内容:一、一组视图用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。
图10-1是滑动轴承的装配轴测图，它直观地表示了滑动轴承的外形结构，但不能清晰地表示各零件的装配关系。
图10-2是滑动轴承的装配图，图中采用了三个基本视图，由于结构基本对称，所以三个视图均采用了半剖视，这就比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。
如图10-1二、必要的尺寸装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。
三、技术要求技术要求就是说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。
四、零件的序号、明细栏和标题栏装配图中的零件编号、明细栏用于说明每个零件的名称、代号、数量和材料等。
标题栏包括零部件名称、比例、绘图及审核人员的签名等。
