机电工程预留预埋方案一、机电预留预埋施工工艺1施工流程2预留预埋的技术要求2.1在浇筑混凝土前取得各指定的分包人及其他承包人在钢筋混凝土结构上所需的留洞、槽口、凹槽等的尺寸、位置及其形成的一切资料。
会同其专业技术人员，结合各专业图纸审核预留洞有无冲突的问题，发现问题及时通过各方设计进行解决.根据各指定的分包人及其他承包人提供的相关资料,绘制相应的混凝土结构内留洞洞口及套管检查表，供施工和检查使用.加强对图纸的熟悉程度，对专业管路和金属线槽、桥架、母线等的走向形成立体的认识.2.2预留预埋技术要点3。
1主要技术措施3。
1。
1注意留洞尺寸,必须符合有关规范和设计图中关于间距的要求.3。
1。
2在配合施工中，各专业必须随工程进度密切配合作好预留洞工作。
桥架的通过处、电箱的位置、管道穿过基础、墙壁和楼板等处，都应注意加强检查,绝不能有遗漏。
3。
1.3为了避免遗漏和错留,在核对间距、尺寸和位置无误并经过相关专业承包商认可的情况下，填写《预留洞一览表》,施工过程中认真对照检查。
3。
1。
4在混凝土楼板、梁、墙上留孔、洞和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢,盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件,以免移位。
3。
1。
5遇有断钢筋,必须预先征得有关部门的同意及采取必要的补救措施后，方可剔凿。
3。
1。
6未经业主工程师作出特别批准,结构工程不可进行任何割切工作.3.1。
7在管线与凹槽空隙间填充水泥砂浆及做相应的修饰。
3。
2施工方法3.2。
1一般孔洞预留：结构施工过程中,确定专人跟踪配合,待土建施工到预留孔洞部位时,立即按机电设备留孔图中给定的穿管坐标和标高，在模板上作出标记。
在土建扎钢筋时，将事先做好的模具中心对准标记进行模具的固定安装，并考虑方便拆除临时模具。
当遇有较大的孔洞、模具与多根钢筋相碰时,与土建技术人员协商,采取相应措施后再进行安装固定。

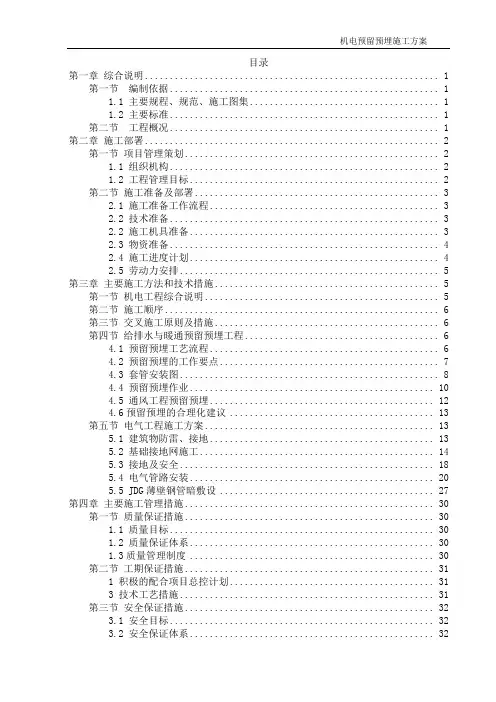

目录第一章综合说明 (1)第一节编制依据 (1)1.1 主要规程、规范、施工图集 (1)1.2 主要标准 (1)第二节工程概况 (1)第二章施工部署 (2)第一节项目管理策划 (2)1.1 组织机构 (2)1.2 工程管理目标 (2)第二节施工准备及部署 (3)2.1 施工准备工作流程 (3)2.2 技术准备 (3)2.2 施工机具准备 (3)2.3 物资准备 (4)2.4 施工进度计划 (4)2.5 劳动力安排 (5)第三章主要施工方法和技术措施 (5)第一节机电工程综合说明 (5)第二节施工顺序 (6)第三节交叉施工原则及措施 (6)第四节给排水与暖通预留预埋工程 (6)4.1 预留预埋工艺流程 (6)4.2 预留预埋的工作要点 (7)4.3 套管安装图 (8)4.4 预留预埋作业 (10)4.5 通风工程预留预埋 (12)4.6预留预埋的合理化建议 (13)第五节电气工程施工方案 (13)5.1 建筑物防雷、接地 (13)5.2 基础接地网施工 (14)5.3 接地及安全 (18)5.4 电气管路安装 (20)5.5 JDG薄壁钢管暗敷设 (27)第四章主要施工管理措施 (30)第一节质量保证措施 (30)1.1 质量目标 (30)1.2 质量保证体系 (30)1.3质量管理制度 (30)第二节工期保证措施 (31)1 积极的配合项目总控计划 (31)3 技术工艺措施 (31)第三节安全保证措施 (32)3.1 安全目标 (32)3.2 安全保证体系 (32)3.3 工人三级安全教育 (32)3.4 具体安全措施 (32)第五章成品保护方案 (32)第一节成品保护工作总体部署 (32)1 合理、科学的安排施工工序和进度是作好成品保护的基础。
(33)2 成品保护管理措施 (33)第二节成品保护具体措施 (33)1 制定合理机电设备进场计划 (33)2 保护措施见下图： (33)4 绑扎钢筋及合模时禁止碰砸预埋好的套管及预留洞模盒。
