双绞线的应用

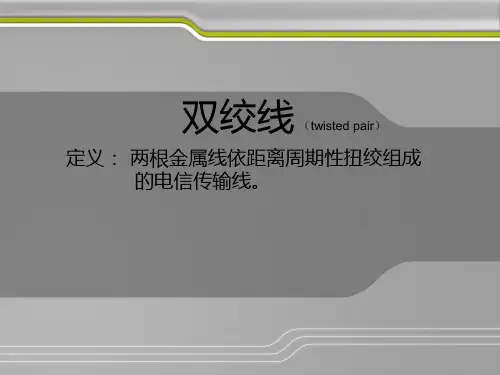

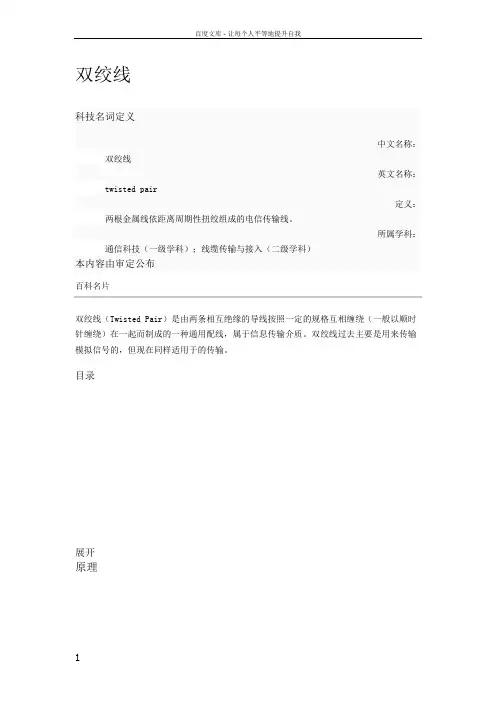

双绞线科技名词定义中文名称：双绞线英文名称：twisted pair定义：两根金属线依距离周期性扭绞组成的电信传输线。

所属学科：通信科技（一级学科）；线缆传输与接入（二级学科）本内容由审定公布双绞线（Twisted Pair）是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线，属于信息传输介质。

双绞线过去主要是用来传输模拟信号的，但现在同样适用于的传输。

目录展开原理双绞线双绞线是综合中最常用的一种介质。

双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰，更主要的是降低自身信号的对外干扰。

把两根的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中的电波会被另一根线上发出的抵消。

“双绞线”的名字也是由此而来。

双绞线一般由两根22-26号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘里的。

典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。

这些我们称之为。

在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在至14cm内，按逆时针方向扭绞。

相临线对的扭绞长度在以上，一般扭线的越密其能力就越强，与其他传输介质相比，双绞线在传输距离，信道宽度和速度等方面均受到一定限制，但价格较为低廉。

种类双绞线分为屏蔽双绞线(Shielded Twisted Pair，STP)与非屏蔽双绞线(Unshielded Twisted Pair，UTP)CAD图(1张)。

屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属层蔽层。

屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。

非屏蔽双绞线（Unshielded Twisted Pair，缩写）是一种数据，由四对不同颜色的传输线所组成，广泛用于以太网路和中。

非屏蔽双绞线电缆最早在1881年被用于发明的电话系统中。

教学过程：一、组织教学、前提测评1、什么是智能大厦？3A系统指什么？2、什么是结构化布线系统？它分为哪几个子系统二、明确本节课学习任务（展示目标）多媒体演示三、新授（讲授法、举例法）导入：网络中常用的传输介质有哪些？哪种被我们广泛的应用于局域网中？双绞线作为一种常用的传输介质，在计算机网络结构中被广泛应用，我们以后在工作和日常生活中也会常常用到。

今天，我们就来学习一下双绞线。

1、双绞线的特性（1）物理特性：将两根绝缘保护层的铜导线相互绞缠在一起（2）传输特性：传输速率可达100-155Mbps（3）连通性：用于点到点连接（4）抗干扰性：抗干扰性差异大（5）地址范围：传输距离达100m(6)价格：性价比高2、双绞线的种类（1）．根据是否具有屏蔽性：屏蔽双绞线（STP）非屏蔽双绞线（UTP）（2）.根据双绞线的特性：1类、2类、3类、4类、5类、超5类、6类5类： 100M/bps超5类:155M/bps6类: 200M/bps3．双绞线的线序标准和插头(1)．RJ-45头的接线标准T568A的线序为：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕T568B的线序为：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕(2)．双绞线的应用双绞线在现代的网络结构中，正在被广泛的应用，如：办公室、机房、家庭等,①直通线：用于连接交换机（或集线器）与计算机的双绞线。

（不同设置之间的连线）。

两头都按T568B的标准连线。

②交叉线：用于连接网络中相同类型设备的双绞线。

举例：计算机与计算机之间，集线器与集线器之间。

一头是T568A线序，另一头是T568B线序。

(3)．RJ-45头的制作步骤：剥线：将双绞线的电缆套管自端头除去20mm,露出4对线。

绕线：将双绞线反向缠绕开●排线：按T568B标准排线❍铰线：铰齐线头⏹插线：插入插头☐压线：用打线钳夹紧☐测试：用测试仪测试四、复习巩固1.根据双绞线的特性进行分类，其中达到100Mbps以上传输速率的主要有、、。

双绞线应用及抗干扰分析【摘要】双绞线是计算机接入网络中不可缺少的传输介质，所以我们有必要对双绞线有一个较完整的认识，才能在生产实践中正确的应用。

【关键词】双绞线信号双绞线是一种大家都很熟悉的，在很多方面都得到广泛应用的电信号传输介质。

它是由两条互相绝缘的铜导线按一定密度的螺旋结构绞合成绞线对。

线对绞合的结果，降低了外界电磁场对双绞线的干扰以及双绞线线对之间的串扰，使传输线的特性阻抗能保持恒定。

随着计算机通信网的迅猛发展，在网上的商业应用和多媒体等服务也得以迅猛推广。

要享受网上的各种服务，用户的计算机必须以某种方式接入网络，而双绞线是计算机接入网络中不可缺少的传输介质，所以我们有必要对双绞线有一个较完整的认识，才能在生产实践中正确的应用。

1 双绞线分类1.1 双绞线按制作工艺可分为非屏蔽双绞线和屏蔽双绞线非屏蔽双绞线，线芯是八根相互绝缘的铜线两两对绞组成，线对之间也进行了相应的绞合。

外部环绕一层塑料外皮。

这种线有一定的抗干扰性能，价格便宜，可以满足一般的要求。

屏蔽双绞线与非屏蔽双绞线的区别是在绞线与外皮之间加了一层铜丝网或金属制成的屏蔽，这种线外形较粗，抗干扰性好，传输品质佳，价格当然也较贵。

屏蔽双绞线实际上是铝箔屏蔽双绞线、铝箔铜网双层屏蔽双绞线和独立屏蔽双绞线的统称。

（1）铝箔屏蔽双绞线用铝箔做成屏蔽层，在铝箔屏蔽层和内层聚酯塑料皮之间有一根消耗导线。

在屏蔽层外是电缆外皮。

（2）铝箔铜网双层屏蔽双绞线用铝箔和铜网构成屏蔽层。

其提供了比铝箔屏蔽双绞线更好的电磁屏蔽特性。

（3）独立屏蔽双绞线中，每一个线对的外面都包上了铝箔屏蔽层，在最外面又包以铜网屏蔽层，这种结构不仅能够有效的阻止外界电磁源的干扰，也使线对间的串扰得到了有效的控制。

1.2 双绞线按传输速率来分为3类、4类、5类和超5类等四种3类与4类只适用于10M以太网，5类用于100M快速以太网，超5类则用于1000M的网络。

以太网中的10M、100M是指网络每秒中可以传输多少位数据，而每8位数据就是一个字节。

简述传输介质的分类及应用传输介质是指在计算机网络中传递数据的物质媒介，根据其物理性质和传输能力的不同，可以将传输介质分为有线传输介质和无线传输介质。

有线传输介质主要包括双绞线、同轴电缆和光纤等。

双绞线是一种常见的传输介质，它由一对绝缘导线紧密地绕合在一起构成。

根据绞合的方式和材料的不同，可以将双绞线分为屏蔽双绞线（STP）和无屏蔽双绞线（UTP）。

屏蔽双绞线在外部加上一层金属屏蔽，可以有效地减少外部电磁干扰，提高数据传输的稳定性；无屏蔽双绞线则不带金属屏蔽，主要适用于传输距离较短、干扰较小的应用场景。

双绞线广泛应用于局域网（LAN）和广域网（WAN）中，例如以太网的连接就常常使用双绞线。

同轴电缆是由一个中心导体、一个绝缘层、一个金属屏蔽和一个外层绝缘层组成。

同轴电缆适用于较长距离的数据传输，具有较好的抗干扰能力和传输速率。

它主要应用于电视信号传输、电缆电视和通信系统等。

光纤是利用光的传输特性来传递数据的一种介质。

光纤由一个芯心和一个折射率较低的包层构成，通过内部的反射使光信号保持在纤芯中传输。

光纤具有很高的传输速率、大的传输容量和较远的传输距离，抗干扰能力较强。

它被广泛应用于长距离通信和高速互联网接入。

无线传输介质指的是通过无线电波、红外线或者其他无线传播媒介来传输数据的介质。

常见的无线传输介质有无线局域网（WLAN）、蓝牙、红外线和卫星通信等。

无线局域网是一种使用无线电波代替传统有线局域网进行数据传输的技术。

它适用于宽范围的无线覆盖和移动性要求较高的场景，例如办公室、机场、图书馆等。

蓝牙则是一种短距离无线通信技术，主要用于设备之间的数据传输。

它广泛应用于耳机、鼠标、键盘等无线设备。

红外线适用于近距离传输，例如红外线遥控器、红外线传输数据等。

卫星通信则利用地面与卫星之间的无线电波来进行数据传输，适用于远距离通信和无线网络覆盖。

总体来说，有线传输介质适用于传输距离短、干扰较少的应用场景，而无线传输介质适用于传输距离长、移动性要求高的场景。

双绞线的特点及应用环境双绞线是一种用于传输电子信号的电缆。

它由两股绝缘铜线紧密绞合而成，这种绞合结构可以有效地减少外界干扰和信号损失。

双绞线的特点和应用环境有以下几个方面:1. 抗干扰性强:双绞线的两根导线绕成绞合结构后，可以大大减少外界干扰对传输信号的影响。

这是因为当外界电磁波干扰双绞线时，两根绞线中的电流方向相反，造成的磁场相互抵消，从而减少了干扰的影响。

这种特性使得双绞线能够在复杂的电磁环境中稳定传输信号。

2. 传输距离远:双绞线的导线采用铜线制成，具有较低的电阻和电容，能够有效地延长传输距离。

双绞线不仅可以应用于近距离的局域网传输，还能够应用于远距离的广域网传输。

尤其是高质量的双绞线，传输距离可以达到几百米甚至上千米。

3. 传输速率高:双绞线的传输速率通常较高，可以满足现代网络传输的需求。

根据双绞线的不同规格，其传输速率可以达到几百Mbps 至几Gbps。

这使得双绞线在高速数据传输和宽带接入领域有着广泛的应用。

4. 成本低廉:与其他传输介质相比，如光纤等，双绞线的制造成本相对较低，安装和维护成本也相对较低。

这使得双绞线成为广泛应用于各种场景的经济实用的传输介质。

双绞线的应用环境主要包括以下几个方面:1. 局域网(LAN):双绞线广泛应用于局域网中。

局域网是指在有限的范围内（如公司、学校、住宅等），用于连接计算机和其他设备的网络。

双绞线作为局域网的主要传输介质，可以满足大量数据传输的需求。

常见的局域网标准，如Ethernet和Fast Ethernet 等，都使用双绞线作为物理层传输介质。

2. 广域网(WAN):除了局域网，双绞线也可以应用于广域网中。

广域网是连接多个局域网和远程地区的计算机网络。

双绞线可以作为广域网的传输介质，通过连接网络设备和电信运营商的设备，实现远程通信和数据传输。

3. 电话线路:双绞线也广泛用于电话线路的传输。

电话线路是指用于传输语音和传真等通信信号的连线系统。

双绞线在电话线路中起到了传输和保护信号的作用，保证通话的质量和稳定性。

为什么双绞线被广泛应用于网络通信？一、双绞线具有良好的抗干扰性能双绞线是由两根绝缘导线缠绕在一起构成，能够减少干扰信号对通信信号的影响。

双绞线的结构使其能够有效地抵抗电磁干扰和射频干扰，确保网络通信稳定可靠。

1.1 结构上的优势双绞线的结构决定了它具有优秀的抗干扰性能。

两根导线在绕组时互相交错，形成一种均匀的磁场对消，从而减少了外界电磁波对传输信号的影响。

1.2 技术上的优势双绞线的绝缘材料经过改良，能够有效隔离外界干扰，保证信号传输的清晰和稳定。

在网络通信中，高质量的双绞线能够降低误码率，提高数据传输的可靠性。

二、双绞线具有较低的成本相比于其他网络通信介质，双绞线的制造成本相对较低。

这使得双绞线成为网络通信领域广泛应用的首选材料之一。

2.1 成本优势双绞线的生产工艺相对简单，材料成本较低，可以大规模生产，从而降低了单位长度的成本。

在搭建大型网络通信基础设施时，使用双绞线可以有效控制成本，节约投资。

2.2 维护成本低双绞线的耐用性和稳定性较高，减少了网络维护和更换的频率，进一步降低了网络运营的总成本。

相比于其他高成本的通信介质，双绞线在长期使用中能够提供更加经济高效的解决方案。

三、双绞线适用范围广泛双绞线在不同场合的网络通信中都能发挥良好的作用，适用性强是其被广泛应用的重要原因之一。

3.1 商业应用在企业、机构等商业场所，双绞线能够满足高速数据传输的需求，支持多媒体、视频会议等大流量数据的传输，提高工作效率和信息传递的速度。

3.2 家庭网络在家庭网络环境中，双绞线可以连接多个终端设备，实现家庭网络覆盖，支持各类智能设备的互联互通。

双绞线的稳定性和可靠性可以满足家庭用户对网络连接质量的要求。

以上是双绞线被广泛应用于网络通信的几个主要原因。

双绞线的抗干扰性能、低成本和广泛适用性使其成为网络通信领域的主流选择，促进了信息社会的发展和进步。

在未来的网络建设和升级中，双绞线仍将发挥重要作用，为人们的生活和工作提供更加便捷、高效、稳定的网络通信服务。

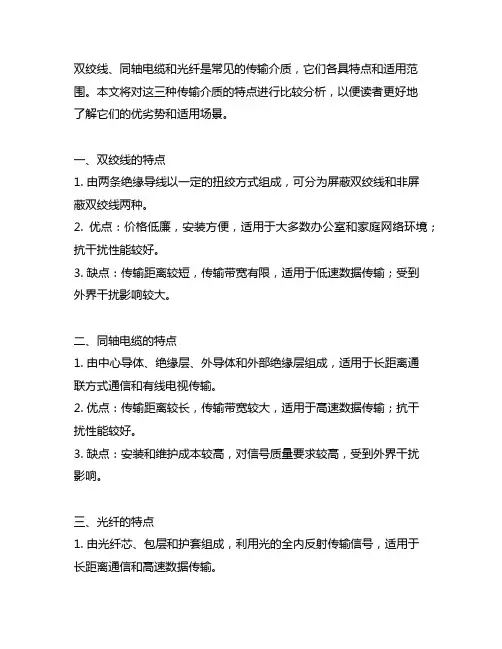

双绞线、同轴电缆和光纤是常见的传输介质，它们各具特点和适用范围。

本文将对这三种传输介质的特点进行比较分析，以便读者更好地了解它们的优劣势和适用场景。

一、双绞线的特点1. 由两条绝缘导线以一定的扭绞方式组成，可分为屏蔽双绞线和非屏蔽双绞线两种。

2. 优点：价格低廉，安装方便，适用于大多数办公室和家庭网络环境；抗干扰性能较好。

3. 缺点：传输距离较短，传输带宽有限，适用于低速数据传输；受到外界干扰影响较大。

二、同轴电缆的特点1. 由中心导体、绝缘层、外导体和外部绝缘层组成，适用于长距离通联方式通信和有线电视传输。

2. 优点：传输距离较长，传输带宽较大，适用于高速数据传输；抗干扰性能较好。

3. 缺点：安装和维护成本较高，对信号质量要求较高，受到外界干扰影响。

三、光纤的特点1. 由光纤芯、包层和护套组成，利用光的全内反射传输信号，适用于长距离通信和高速数据传输。

2. 优点：传输距离远，传输带宽大，抗干扰性能极好，适用于高速数据传输和抗干扰环境。

3. 缺点：安装和维护成本高，对设备和技术要求高，受到机械损坏影响较大。

双绞线、同轴电缆和光纤各有其独特的特点和适用场景。

在选择传输介质时，需要根据实际需求和环境条件来进行综合考虑，以确保传输效果和成本效益的最佳平衡。

传输介质一直是通信领域中的重要议题，不同的传输介质在不同的环境和应用场合下具有各自特有的特点和优劣势。

在实际应用中，我们需要根据具体的需求和要求来选择合适的传输介质，以达到最佳的传输效果。

双绞线、同轴电缆和光纤作为常见的传输介质，各有其独特之处。

让我们来深入了解一下这三种传输介质的特点和适用范围。

四、双绞线的应用场景和优劣势1. 应用场景：双绞线广泛应用于办公室、家庭网络环境以及一些短距离通信需求的场合。

2. 优势：a. 价格低廉：双绞线作为一种成本较低的传输介质，适用于对成本要求较为敏感的场合。

b. 安装方便：相对于其他传输介质，双绞线的安装工作较为简单，适用于一些临时或者紧急搭建的网络环境。

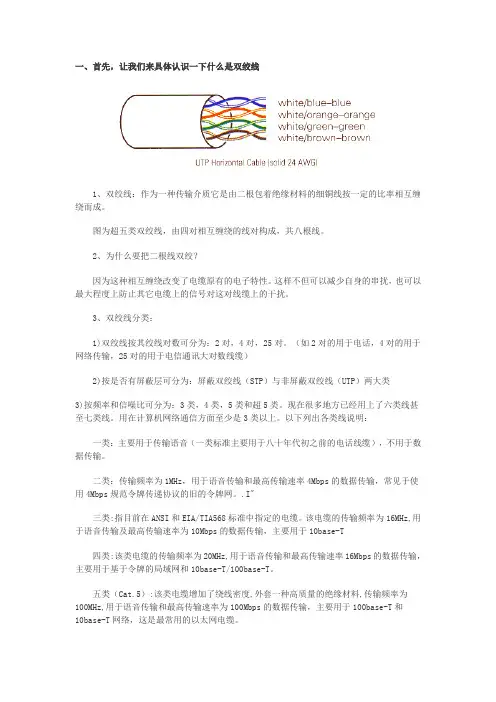

一、首先，让我们来具体认识一下什么是双绞线1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。

图为超五类双绞线，由四对相互缠绕的线对构成，共八根线。

2、为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。

这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。

3、双绞线分类：1)双绞线按其绞线对数可分为：2对，4对，25对。

（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）2)按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类3)按频率和信噪比可分为：3类，4类，5类和超5类。

现在很多地方已经用上了六类线甚至七类线。

用在计算机网络通信方面至少是3类以上。

以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。

.I"三类:指目前在ANSI和EIA/TIA568标准中指定的电缆。

该电缆的传输频率为16MHz,用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10base-T四类:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T。

五类（Cat.5）:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base-T网络，这是最常用的以太网电缆。

超五类（Cat.5e）：该类电缆传输最高速率为100MHz的信号，一种拥有比五类更好性能的电缆，改善了诸如NEXT、PS-ELFEXT、Atten等指标，支持双工应用。

双绞线、同轴电缆和光纤的区别和使用双绞线、同轴电缆和光纤的区别和用途1。

同轴电缆的优点是价格更便宜，敷设更方便(与光纤相比)。

因此，在小型监控系统中，由于传输距离短，使用同轴电缆直接传输监控图像质量。

双绞线、同轴电缆和光纤的区别及应用1.同轴电缆同轴电缆的优点是价格更便宜，敷设更方便(与光纤相比)。

因此，一般来说，在小型监控系统中，由于传输距离短，使用同轴电缆直接传输监控图像对图像质量的损害很小，可以满足实际要求。

但是，根据同轴电缆本身的特性分析，信号在同轴电缆中传输时的衰减与传输距离和信号本身的频率有关。

一般来说，信号频率越高，衰减越大。

视频信号的带宽非常大，达到6MHz，图像的彩色部分在频率的高端进行调制。

因此，当视频信号在同轴电缆中传输时，不仅信号的整体幅度衰减，而且每个频率分量的衰减也有很大不同，尤其是彩色部分衰减最大。

所以同轴电缆只适合短距离传输图像信号。

当传输距离达到200米左右时，图像质量会明显下降，尤其是颜色变得暗淡，有失真感。

在工程实践中，为了延长传输距离，应该使用同轴放大器。

同轴放大器可以将视频信号放大到一定程度，通过均衡调整补偿不同大小的不同频率分量，使接收端输出的视频信号失真最小。

然而，同轴放大器不能无限级联。

一般点对点系统最多只能级联两三个同轴放大器，否则无法保证视频传输质量，难以调节。

因此，在监控系统中使用同轴电缆时，为了保证更好的图像质量，传输距离一般限制在四五百米左右。

此外，监控系统中同轴电缆传输图像信号还存在一些缺点：(1)同轴电缆本身受气候变化影响较大，图像质量受到一定影响；(2)同轴电缆较粗，在密集监控应用中不方便布线；(3)同轴电缆只能传输视频信号。

如果系统需要同时传输控制数据和音频信号，则需要额外布线。

(4)同轴电缆抗干扰能力有限，不能用于强干扰环境；(5)同轴放大器还有调节困难的缺点。

2.双绞线绞合线对双绞线已经使用了很长时间。

双绞线用于电话传输。

双绞线用于许多工业控制系统、干扰大和长距离传输的地方。

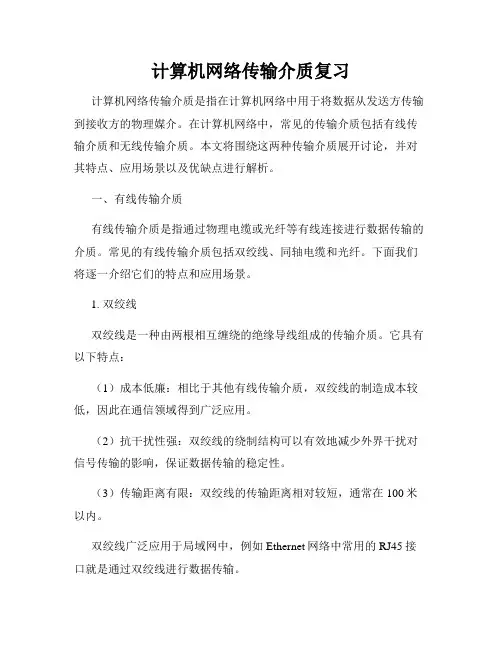

计算机网络传输介质复习计算机网络传输介质是指在计算机网络中用于将数据从发送方传输到接收方的物理媒介。

在计算机网络中，常见的传输介质包括有线传输介质和无线传输介质。

本文将围绕这两种传输介质展开讨论，并对其特点、应用场景以及优缺点进行解析。

一、有线传输介质有线传输介质是指通过物理电缆或光纤等有线连接进行数据传输的介质。

常见的有线传输介质包括双绞线、同轴电缆和光纤。

下面我们将逐一介绍它们的特点和应用场景。

1. 双绞线双绞线是一种由两根相互缠绕的绝缘导线组成的传输介质。

它具有以下特点：（1）成本低廉：相比于其他有线传输介质，双绞线的制造成本较低，因此在通信领域得到广泛应用。

（2）抗干扰性强：双绞线的绕制结构可以有效地减少外界干扰对信号传输的影响，保证数据传输的稳定性。

（3）传输距离有限：双绞线的传输距离相对较短，通常在100米以内。

双绞线广泛应用于局域网中，例如Ethernet网络中常用的RJ45接口就是通过双绞线进行数据传输。

2. 同轴电缆同轴电缆是一种由内部导体、绝缘层、金属屏蔽层和外部保护层构成的传输介质。

它具有以下特点：（1）传输速率高：同轴电缆可以支持较高的数据传输速率，适合于需要高带宽的应用场景。

（2）传输距离较长：相比于双绞线，同轴电缆的传输距离更长，可以达到几百米。

（3）抗干扰性一般：同轴电缆的屏蔽性能较好，但仍然存在一定的抗干扰能力。

同轴电缆曾广泛应用于传统的有线电视网络和以太网等领域，但随着光纤技术的发展，其应用范围逐渐受限。

3. 光纤光纤是一种利用光信号进行数据传输的传输介质。

它具有以下特点：（1）传输速率极高：光纤可以支持非常高的数据传输速率，可达到光的传播速度。

（2）传输距离远：光纤传输的距离相比其他有线传输介质更长，可以达到几十公里甚至更远。

（3）抗干扰性强：光纤的传输过程中不容易受到外界电磁干扰的影响，数据传输稳定可靠。

光纤已成为现代计算机网络中主要的传输介质，广泛应用于骨干网络、广域网和数据中心等领域。

双绞线的特性及应用实验双绞线是一种由两根绝缘导线以螺旋形双绞方式绕在一起的电缆。

它具有一系列特点和优势，在许多领域都有广泛的应用。

下面将详细介绍双绞线的特性及应用实验。

一、双绞线的特性1. 抗干扰能力强：双绞线中的两根导线以相反的方向绞合，可以有效地减小外部电磁干扰对信号的影响。

这使得双绞线在传输数据时，具有极强的抗干扰能力。

在工业控制、网络通信等领域，使用双绞线可以保证高质量的信号传输。

2. 传输速率高：双绞线可以支持较高的传输速率。

根据国际标准，双绞线可以分为不同的类别，如Cat 5、Cat 5e、Cat 6等。

每一类别的双绞线都具有不同的传输性能，能够满足不同应用场景下的需求。

3. 传输距离长：双绞线具有较长的传输距离。

在正常情况下，双绞线可以实现数百米的长距离传输。

这使得双绞线在大型网络布线和广域网连接中得到广泛应用。

4. 安装方便：双绞线的安装较为简单，可以采用U型线槽、桥架等组件进行固定。

此外，双绞线也便于维护和更换。

二、双绞线的应用实验1. 信号传输测试：通过实验可以测试双绞线的传输性能。

首先，选择适当的实验仪器，如网络分析仪，连接测试端和被测双绞线。

然后，通过测试仪器发送不同频率、幅度和波形的信号，观察并记录信号的传输质量、传输速率以及抗干扰能力等指标。

通过实验可以评估双绞线的性能和适用性。

2. 抗干扰实验：通过实验测试双绞线的抗干扰能力。

首先，确定实验条件，如外部电磁场的强度和频率。

然后，将被测的双绞线放置在不同距离和角度下，测量并记录信号传输的质量。

通过实验可以评估双绞线的抗干扰能力，并选择合适的双绞线用于特定环境下的信号传输。

3. 传输距离测试：通过实验测试双绞线的传输距离。

首先，选择适当的测试仪器和信号源，将信号源连接到被测双绞线的一端，通过逐渐增加传输距离的方式，记录信号传输的质量和稳定性。

通过实验可以评估双绞线的传输距离，并确定合适的布线方式和距离。

4. 安装实验：通过实验测试双绞线的安装性能。

仪表电缆分类一、双绞线仪表电缆双绞线仪表电缆是一种常见的仪表电缆，由两根绝缘电线以一定的绞合方式组成。

它主要用于传输低频和中频信号，如控制信号、模拟信号等。

双绞线仪表电缆具有抗干扰性能好、传输距离远、成本较低等优点，因此在工业自动化、仪器仪表等领域得到广泛应用。

二、同轴电缆同轴电缆是由一个中心导体、一个绝缘层、一个屏蔽层和一个外部绝缘层组成的。

它主要用于传输高频信号，如视频信号、射频信号等。

同轴电缆具有抗干扰能力强、传输质量稳定等特点，适用于对信号质量要求较高的场合，如电视台、广播站等。

三、光纤仪表电缆光纤仪表电缆是利用光的传输特性传输信号的电缆。

它由光纤芯、包覆层和护套层组成。

光纤仪表电缆具有传输速度快、传输距离远、抗干扰性能好等优势，适用于高速数据传输和长距离传输的场合，如通信系统、数据中心等。

四、屏蔽电缆屏蔽电缆是在导体周围加上屏蔽层的电缆。

它可以有效地屏蔽外界电磁干扰，保证信号的传输质量。

屏蔽电缆根据屏蔽层的种类可以分为单层屏蔽电缆和多层屏蔽电缆。

单层屏蔽电缆适用于一般的抗干扰要求，而多层屏蔽电缆适用于对抗干扰性能要求更高的场合。

五、扁平电缆扁平电缆是一种具有扁平形状的电缆。

它由多根绝缘电线平行排列组成，适用于有限空间和需要多根电线同时传输的场合。

扁平电缆广泛应用于家庭电器、电子设备等领域。

六、阻燃电缆阻燃电缆是在电缆外层包覆一层阻燃材料的电缆。

它具有阻燃性能好、耐高温等特点，可以在火灾发生时减少火势蔓延，保证人员和财产的安全。

仪表电缆根据不同的应用需求可以分为双绞线仪表电缆、同轴电缆、光纤仪表电缆、屏蔽电缆、扁平电缆和阻燃电缆等多种类型。

每种类型的仪表电缆都有其独特的特点和应用范围，根据实际需求选择适合的仪表电缆对于确保信号传输质量至关重要。

双绞线的优缺点及应用场地双绞线是一种用于传输电信号的电线，由两根绝缘线缠绕在一起而成。

它的优点包括抗干扰能力强、传输质量高、使用灵活等；缺点包括传输距离限制、造价较高等。

双绞线适用于多个场景，如局域网、电话线路、电视信号传输等。

首先，双绞线有很强的抗干扰能力，这是它的一大优点。

由于在传输过程中，两根绞线的电流方向相反，可以抵消干扰信号，从而提高信号的抗干扰能力。

这种特点使得双绞线在传输数据信号时，比如网络传输和电话线路等场景下，不易受到外界电磁干扰的影响，确保了传输质量。

其次，双绞线的传输质量较高。

双绞线内部绞合规则可以减少线上电流信号间的串扰，提高传输时信号的稳定性。

这使得双绞线在传输长距离信号时，相比其他类型的电线（如同轴电缆），信号衰减较小。

在传输质量较为重要的场合，比如高清电视信号传输、音频信号传输等领域，双绞线能够提供更稳定和清晰的信号传输.另外，双绞线的使用灵活性较高。

双绞线可以根据需要选择不同的类型，如屏蔽双绞线和非屏蔽双绞线。

屏蔽双绞线比非屏蔽双绞线在抗干扰能力方面更强，适用于一些对传输质量要求较高的场景。

而非屏蔽双绞线的造价相对更低，适合一些成本敏感的场合。

双绞线还可以选择不同的规格和线径，以满足不同场景下的需求。

然而，双绞线也存在一些缺点。

首先是传输距离的限制。

双绞线的传输距离较短，对于远距离的信号传输，比如地理位置较分散的网络设备间的信号传输，可能需要使用中继设备来增加传输距离。

其次，双绞线的造价较高。

相比一些传输距离更长且成本更低的电线，双绞线的造价较高。

尤其是在一些大规模的网络布线项目中，使用大量双绞线会带来较高的成本。

双绞线具有广泛的应用场地。

首先，双绞线在局域网中得到广泛的应用。

在现代办公室和家庭网络环境中，局域网已经成为标配，而双绞线是最常见的局域网连接线。

其次，双绞线也广泛应用于电话线路领域。

在电话系统中，双绞线被用作电话线缆，用于传输语音信号。

此外，双绞线也可用于电视信号传输，如安装卫星电视和有线电视系统时所用的同轴电缆，也可以使用双绞线来传输电视信号。

同轴电缆,双绞线,光纤的区别是什么？⼀、双绞线视频传输设备：使⽤价格便宜、取材⽅便的五类或五类以上的⾮屏蔽双绞线四对线中的⼀对线传输⼀路⾼质量的视频信号，其余双绞线线对可以⽤来传输⾳频信号或控制台数据等，也可以传输更多的视频信号。

双绞线视频传输设备具有超强的⼲扰抑制能⼒，对于⼲扰较⼤的环境。

⼆、同轴电缆（有粗缆和细缆）：优点：安装费⽤低，维护成本低，安装简单，扩充⽅便。

缺点：速度太慢。

三、光纤：优点：不受杂讯、串⾳、电磁波等之⼲扰。

频宽⾼，信号损益低，传输距离远。

机密性⾼，不易被窃听。

重量轻、柔性佳，体积⼩。

对环境的容忍性较⼤。

缺点：价位⾼。

需由专业⼈员安装，且新节点安装不易。

四、⽆线介质有：⽆线电、短波、微波、卫星、光波。

优点：使⽤电磁波或光波携带信息，⽆需物理连接，适⽤于长距离或不便布线的场合。

缺点：易受⼲扰⼀、同轴电缆图象传输最初采⽤的是同轴电缆，由于同轴电缆具有价格较便宜、铺设较⽅便的优点，⼀般在⼩范围的监控系统中有着⼴泛的应⽤。

利⽤同轴电缆传输视频信号由于信号衰减的原因，使得信号的传输距离有限，因此同轴电缆只适合于近距离传输图象信号，当传输距离达到200⽶左右时，图象质量将会明显下降，特别是⾊彩变得暗淡，有失真感。

在⼯程实际中，为了延长传输距离，要使⽤同轴放⼤器。

同轴放⼤器对视频信号具有⼀定的放⼤作⽤，并且还能通过均衡调整对不同频率成分分别进⾏不同⼤⼩的补偿，以使接收端输出的视频信号失真尽量⼩。

但是，同轴放⼤器并不能⽆限制级联，⼀般在⼀个点到点系统中同轴放⼤器最多只能级联2到3个，否则⽆法保证视频传输质量，并且调整起来也很困难。

因此，在监控系统中使⽤同轴电缆时，为了保证有较好的图象质量，⼀般将传输距离范围限制在四、五百⽶左右。

另外，同轴电缆在监控系统中传输图象信号还存在着⼀些缺点：1）、同轴电缆本⾝受⽓候变化影响⼤，⽓候不好图象质量受到⼀定影响；2）、同轴电缆较粗，在密集监控应⽤时布线不太⽅便；3）、同轴电缆⼀般只能传视频信号，如果系统中需要同时传输控制数据、⾳频等信号时，则需要另外布线或增加设备；4）、同轴电缆抗⼲扰能⼒有限，⽆法应⽤于强⼲扰环境；5）、同轴放⼤器还存在着调整困难的缺点。

双绞线基本概述一、双绞线的信号传输原理双绞线是综合布线工程中一种最常用的传输介质，也是一种最廉价的传输媒体，并且易于使用。

双绞线也可支持高带宽的传输，因此作为一种最常见的、最主要的网络传输介质被广泛应用于智能建筑的综合布线工程中。

双绞线采用了一对互相绝缘的铜导线互相绞合在一起，形成有规则的螺旋形，来抵御一部分外界电磁波干扰，更主要的是降低自身信号的对外干扰。

通常是对双绞线集成一束，并且用护套外皮包住，形成了典型的双绞线电缆。

把多个线对扭在一块可以使各线对之间或其他电子噪声源的电磁干扰最小。

通常所说的双绞线是指由8芯（4对）组成的，如图2-1所示。

仔细观察可以发现，每一对线在同一长度内绞数不同，且每一对线可以用不同的颜色区分。

图2-1 双绞线示意图双绞线需要通过RJ-45连接器（俗称水晶头）与网卡、集线器或交换机等设备相连。

在制作水晶头时，必须符合国际标准。

EIA/TIA制定的双绞线制作标准有T568A和T568B，其规定的线序标准如表2-1所示，其中双绞线的这八根线的引脚定义如表2-2所示，Tx代表发送端，Rx代表接收端。

表2-1 线序标准表2-2 双绞线引脚定义按照双绞线两端线序的不同，一般划分两类双绞线：一类两端线序排列一致，称为直通线，其线序如表2-3所示；另一类是改变线的排列顺序，称为交叉线，其线序如表2-4所示。

表2-3 直通线线序（机器与集线器连）表2-4 交叉线线序（机器直连、集线器普通端口级联）在进行设备连接时，需要正确的选择线缆。

设备的RJ45接口分为MDI和MDIX 两类。

当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直连线。

直连线与交叉线级联使用如表2-5所示。

通常主机和路由器的接口属于MDI，交换机和集线器的接口属于MDIX。

例如，路由器和主机相连，采用交叉线；交换机和主机相连则采用直连线。

表2-5 直连线与交叉线级联使用表RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号在制作双绞线接头时非常重要，一旦序号出现错误，将无法正常传输数据。

双绞线训练题1. 什么是双绞线？双绞线（Twisted Pair）是一种常用的传输媒介，用于计算机网络和电话系统中。

它由两根绝缘导线组成，每根导线都被绕成螺旋状，以减少电磁干扰。

在网络中，双绞线通常用于传输数据信号。

它可以通过电流的变化来传送数字信号，从而实现信息的传递。

双绞线还可以传输音频和视频信号。

2. 双绞线的分类根据使用环境和性能要求的不同，双绞线可以分为多种类型：•无屏蔽双绞线（UTP）：这是最常见的类型，主要用于家庭和办公室网络。

它由四对绝缘导线组成，每对导线都被彼此缠绕在一起，并且没有外部屏蔽层。

•屏蔽双绞线（STP）：与UTP相比，STP在每对导线周围都添加了一个金属屏蔽层，以进一步减少电磁干扰。

•光纤双绞线（F/UTP）：这种类型的双绞线在每对导线周围添加了一层金属箔屏蔽层，以防止光纤对电磁干扰的敏感性。

3. 双绞线的优点和缺点优点：•成本低廉：相对于其他传输媒介（如光纤），双绞线的成本较低，容易获取和安装。

•易于维护：双绞线可以很容易地连接和断开，方便维护和更换。

•灵活性强：由于双绞线的柔韧性，它可以方便地穿过墙壁、地板和天花板等障碍物。

•抗干扰性强：由于采用了双绞结构，双绞线可以有效地减少电磁干扰。

缺点：•传输距离有限：相对于光纤来说，双绞线的传输距离较短。

特别是在高速数据传输时，距离限制更为显著。

•带宽较窄：与光纤相比，双绞线的带宽较窄。

这意味着它不能支持高速数据传输和大容量的传输需求。

•容易受到电磁干扰：虽然双绞线可以减少电磁干扰，但在高电磁干扰环境中，仍然可能导致信号质量下降。

4. 双绞线的用途双绞线广泛应用于各种领域，包括：•计算机网络：双绞线被用于构建局域网（LAN）、广域网（WAN）和互联网。

它可以传输数据、音频和视频信号，支持各种网络应用。

•电话系统：双绞线是传统电话系统的常用传输媒介。

它可以传送语音信号，并且在一对导线中同时传送两路信号，实现全双工通信。

•安防监控：双绞线可用于连接视频监控摄像头和监视器，实现实时视频监控和录像功能。
