投影仪校验作业指导书

投影仪校验作业指导书

1. 概述

投影仪作为一种常见的视听设备，其准确的校验对于保证投影效果的质量至关重要。本作业指导书将介绍投影仪校验的步骤和方法，帮助用户正确地进行投影仪校验。

2. 准备工作

在进行投影仪校验之前，需要确保以下准备工作已完成：

2.1 选择合适的环境：选择一个光线充足、背景噪声较低的室内环境进行校验，以确保投影效果的准确性。

2.2 清洁投影仪镜头：使用专业的镜头清洁剂和纤维布仔细清洁投影仪镜头，确保无尘和指纹的干扰。

2.3 连接多媒体源：将电脑、手机或其他多媒体设备正确连接至投影仪，以便进行校验和调试。

3. 背景调整

3.1 投影仪位置调整：将投影仪放置在投影区域的中心位置，确保投影的图像能够完整地覆盖屏幕或背景墙。

3.2 投影屏幕选择：选择适合的投影屏幕，并确保屏幕表面没有损坏或褪色，以避免影响图像的显示效果。 3.3 投影角度调整：调整投影仪的角度，使投射光线垂直和水平，以获得最佳的投影效果。

4. 图像调整

4.1 亮度调整：使用投影仪的亮度调节功能，根据环境光线的亮度和投影屏幕的反射能力，进行合适的亮度调整，以确保图像清晰可见。

4.2 对比度调整：通过调节投影仪的对比度设置，使图像的黑白色彩更加鲜明，提高图像的层次感。

4.3 色彩调整：使用投影仪的色彩调节功能，调整图像的饱和度、色调和色温，以获得逼真的色彩效果。

4.4 锐度调整：通过投影仪的锐度调节功能，调整图像的清晰度，使其更加锐利和清晰。

5. 校验投影效果

5.1 清晰度校验：使用校验标准图片或文字显示，观察投影图像的细节和边缘是否清晰，是否有失真或模糊现象。

5.2 色彩准确性校验：使用校验标准图像或色彩样本，检查投影图像的色彩准确性和颜色平衡，确保图像色彩的真实还原。

5.3 色彩温度校验：使用校验工具或测试卡，调整投影仪的色温设置，检查图像的色彩温度是否符合要求，如是否偏红、偏蓝等。

5.4 垂直线性校验：使用校验标尺或网格图像，观察投影图像的垂直线是否直线平行，以判断投影仪的垂直线性是否正常。 5.5 水平线性校验：使用校验标尺或网格图像，观察投影图像的水平线是否直线平行，以判断投影仪的水平线性是否正常。

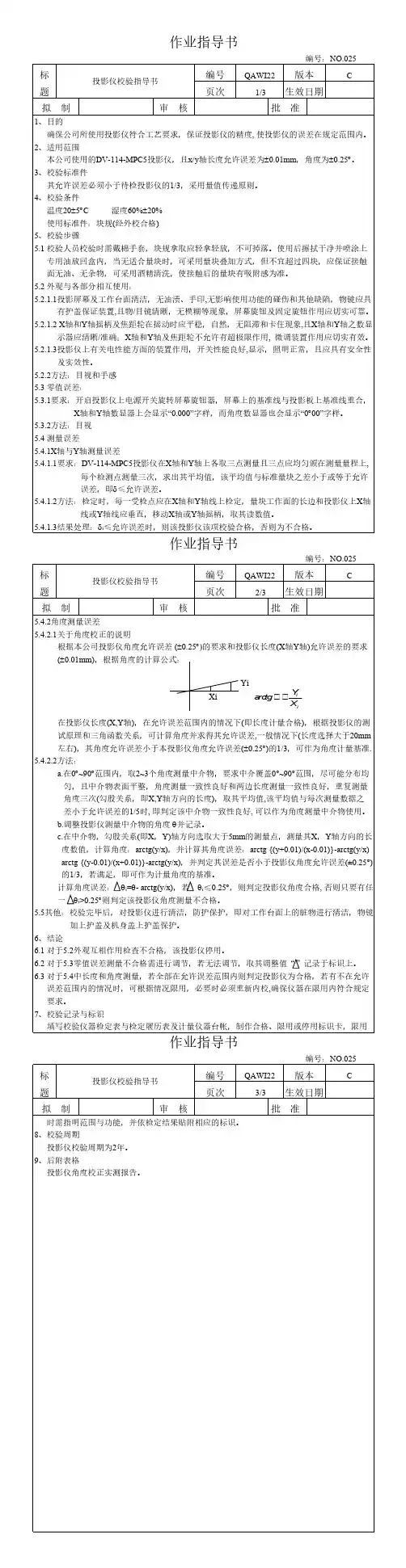

作业指导书 编号：NO.025

标投影仪校验指导书编号QAWI22版本C

题页次 1/3生效日期

拟 制审 核 批 准

1、目的

确保公司所使用投影仪符合工艺要求，保证投影仪的精度, 使投影仪的误差在规定范围内。2、适用范围 本公司使用的DV-114-MPC5投影仪，且x/y轴长度允许误差为±0.01mm，角度为±0.25°。

3、校验标准件

其允许误差必须小于待检投影仪的1/3，采用量值传递原则。

4、校验条件

温度20±5°C 湿度60%±20%

使用标准件：块规(经外校合格)

5、校验步骤

5.1 校验人员校验时需戴棉手套，块规拿取应轻拿轻放，不可掉落。使用后擦拭干净并喷涂上

专用油放回盒内，当无适合量块时，可采用量块叠加方式，但不宜超过四块，应保证接触

面无油、无杂物，可采用酒精清洗，使接触后的量块有吸附感为准。

5.2 外观与各部分相互使用：

5.2.1.1投影屏幕及工作台面清洁，无油渍、手印,无影响使用功能的碰伤和其他缺陷，物镜应具

有护盖保证装置,且物/目镜清晰，无模糊等现象，屏幕旋钮及固定旋钮作用应切实可靠。

5.2.1.2 X轴和Y轴摇柄及焦距轮在摇动时应平稳，自然，无阻滞和卡住现象,且X轴和Y轴之数显

示器应清晰/准确；X轴和Y轴及焦距轮不允许有超极限作用, 微调装置作用应切实有效。

5.2.1.3投影仪上有关电性能方面的装置作用，开关性能良好,显示，照明正常，且应具有安全性

及实效性。

5.2.2方法：目视和手感

5.3 零值误差：

5.3.1要求：开启投影仪上电源开关旋转屏幕旋钮器，屏幕上的基准线与投影板上基准线重合，

X轴和Y轴数显器上会显示“0.000”字样，而角度数显器也会显示“0°00”字样。

5.3.2方法：目视

5.4 测量误差

5.4.1X轴与Y轴测量误差

5.4.1.1要求：DV-114-MPC5投影仪在X轴和Y轴上各取三点测量且三点应均匀颁在测量量程上,

每个检测点测量三次，求出其平均值，该平均值与标准量块之差小于或等于允许误差，即d≤允许误差。5.4.1.2方法：检定时，每一受检点应在X轴和Y轴线上检定，量块工作面的长边和投影仪上X轴

投影仪作业指导书

一、引言

投影仪是一种重要的多媒体设备，广泛应用于教育、商务演示和娱乐等领域。本指导书旨在帮助用户正确使用投影仪，并提供一些常见故障排除的方法。

二、投影仪的基本原理

投影仪通过光学和电子技术将影像投影到屏幕或其他平面上。它由光源、投影镜头、显示芯片和电路控制模块等组成。用户可以通过连接电脑、DVD播放机或者其他媒体设备来投影影像。

三、投影仪的设置

1. 准备工作

在使用投影仪之前，需要确保以下准备工作完成：

- 确保投影仪连接正常，电源插头接好。

- 准备好投影屏或者白墙作为投影画面的背景。

- 确保投影区域有足够的光线，以保证影像的清晰度。 - 关闭其他媒体设备，如电视机、音响等，避免干扰。

2. 投影区的设置

- 确保投影区的温度适宜，避免投影仪过热。

- 确保投影区的空气流通良好，避免灰尘进入投影仪。

3. 连接设备

根据您使用的设备类型，选择正确的接口来连接投影仪。常见的接口包括HDMI、VGA、USB等。确保连接稳定而且插头接触良好。

四、投影仪的使用

1. 开机和关机

按下投影仪的电源按钮，等待几秒钟，投影仪将开始启动。在使用结束后，按下电源按钮再次关闭投影仪。

2. 调整投影画面

- 调整投影距离和投影尺寸，确保画面清晰可见。

- 根据需要调整投影仪的角度和高度，以便达到最佳投射效果。 - 使用投影仪的遥控器或者操作面板上的调节按钮，调整亮度、对比度、锐度和色彩等参数。

3. 选择输入源

- 通过遥控器或者操作面板上的输入源按钮，选择正确的输入源。

- 根据连接的设备，选择HDMI、VGA或者其他输入源。

4. 投影仪的维护和保养

- 定期清理投影仪的滤网，防止灰尘积累影响散热和画面质量。

- 避免频繁开关投影仪，以延长其使用寿命。

- 投影仪在使用过程中，避免碰撞和剧烈震动，以免影响投影效果。

五、故障排除

投影仪使用过程中可能会出现一些故障，下面列举了一些常见故障及解决方法：

xxxx 作 业 指 导 书

测量不确定度评定

xxxxxxxxxxxx

投影仪示值误差

20xx-0*-0*批准 20xx-0*-0*实施xxxxxxxxx 第 1 页 共 页

投影仪示值误差的测量不确定度评定

1、测量方法（JJF1093-2002投影仪校准规范）：用200mm二等玻璃刻线尺对投影仪示值误差进行校准，校准时，使投影仪示值于零位，将玻璃刻度尺安置在工作台的中间位置，调整标准玻璃刻度尺与工作台移动方向平行。再在影屏中心的邻近位置上安置双刻线分划板使双刻度线对准标准玻璃刻度尺的零位，在读数装置上读得L0，依次移动工作台，使各受校准点处标准玻璃刻度尺与双刻线分划板的双线对准，并在读数装置上读得Li，可得各受校准点处的误差。下面以光学机械式读数装置中校准100mm点为例进行评定。

2、数学模型；

iiiLAA0

式中： δi—各点的示值误差；

Ai—各校准点上仪器的读数值；

A0—起始点上上仪器的读数值；

Li—标准玻璃刻线尺所用的实际尺寸；mm。

3、方差和灵敏系数： 考虑各分量彼此独立，依据公式：

iiixuxfcu222得，

iiLucAucAucucu223022222122

式中：;1/1iiAc 1/02Aci； 1/3iiLc

4、标准不确定度一览表（1）

标准不确定度分量u（xi） 标准不确定度来源 标准不确定度 ci | ci | u（xi） 自由度
