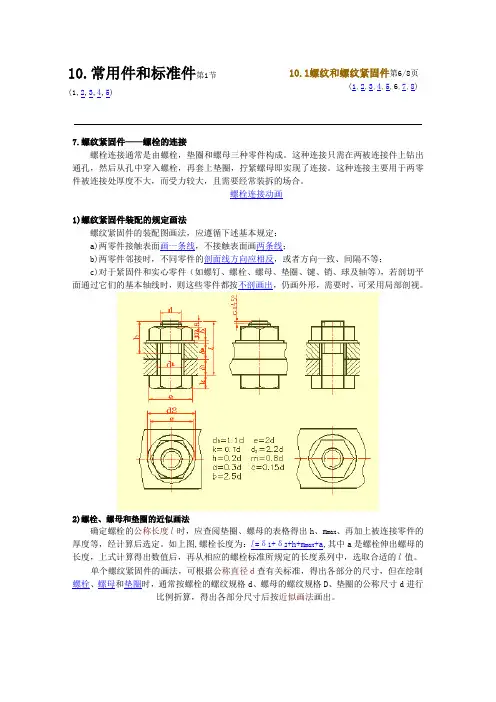

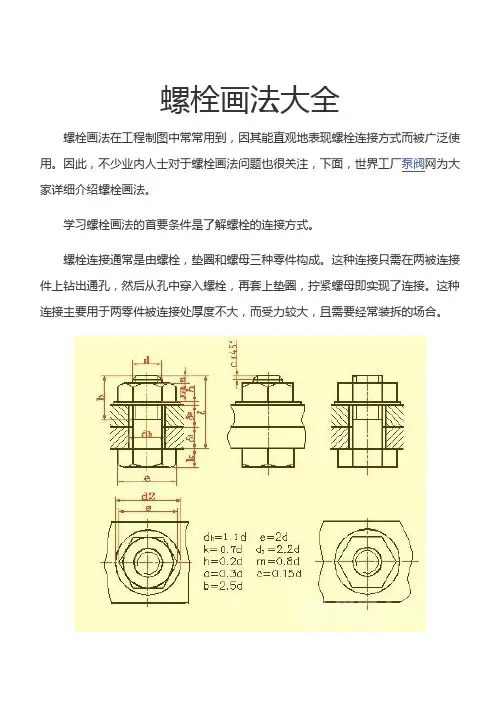

普通螺栓的画法一、对于外螺纹而言，其设计思路主要有如下三种：
（1）选择“插入”→“螺旋扫描”→“切口”命令，在圆柱形状的实体中切除出外螺
纹结构。
（2）选择“插入”→“螺旋扫描”→“伸出项”命令，创建螺纹形状的特征，然后将
多余的螺旋扫描特征修剪掉。
（3）选择“插入”→“修饰”→“螺纹”命令，需要在零件中指定螺纹曲面、起始曲
面、螺纹长度和螺距等参数。
二、对于内螺纹而言，其设计思路主要有以下三种：
（1）选择“插入”→“螺旋扫描”→“切口”命令，在圆孔形状的实体处切出内螺纹
结构。
（2）单击（孔工具）按钮，并在孔工具操控板中，单击（创建标准孔）按钮，
设置相关的标准螺纹孔的规格尺寸，设置放置参照，便可以在实体模型上建立一个标
准的螺纹孔特征。
（3）使用菜单栏中的“插入”→“修饰”→“螺纹”命令。
普通螺栓设计实例（M12×1.5×80 GB/T5786-2000） 1、新建零件文件，去掉“使用缺省模板”复选框，不使用默认模板，在弹出的“新文
件选项”对话框的“模板”选项组中，选择mmns_part_solid选项。
2、以拉伸的方式建立六角头的主体造型，选择top平面为草绘平面，right平面作为视
图平面。
图1 拉伸剖面 图2 创建的六角头
3、创建混合特征
（1）在菜单栏中，选择“插入”→“混合”→“伸出项”命令，出现如图3所示的“混
合选项”菜单；
（2）在“混合选项”菜单中，选择“平行”→“规则截面”→“草绘截面”→“完成”
命令，弹出如图4所示的对话框和菜单管理器；
图3 混合选项 图4伸出项和菜单管理器 （3）选择“直的”→“完成”命令；
（4）选择top基准平面，然后在菜单管理器出现的菜单中选择“反向”→“正向”命
令，然后选择“缺省”命令，进入草绘模式；
（5）绘制第一个混合剖面，如图5所示，单击（继续当前部分）按钮；
（6）在菜单栏中，选择“草绘”→“特征工具”→“切换剖面”命令，此时第一个剖
面以灰色显示；
（7）绘制第二个混合剖面，如图6所示，单击按钮；
图5 第一个混合剖面 图6 第二个混合剖面
（8）出现“深度”菜单，从中选择“盲孔”→“完成”命令；
（9）在界面下底出现的文本框中输入两剖面之间的距离0.5，单击（接受）按钮；
（10）在“伸出项”对话框中，单击“确定”按钮，创建的混合特征如图7所示。
图7 创建的混合特征 4、创建圆柱体，用拉伸实体的方法创建，直径为12mm，公称长度为80mm。
图8 模型效果 5、完善六角头造型，以旋转的方式在六角头上切除材料，其绘制草图和实体效果图如
下图所示。
图9 剪切草图和实体造型
6、创建倒角特征
图10 倒角结果 7、以螺旋扫描的方式创建外螺纹结构
（1）在菜单栏中，选择“插入”→“螺旋扫描”→“切口”命令；
（2）出现如图11所示的“切剪：螺旋扫描”对话框和菜单管理器。选择“常数”→
“穿过轴”→“右手定则”→“完成”命令；
（3）选择FRONT基准平面，接着在菜单管理器出现的菜单中选择“正向”→“缺省”
命令进入草绘模式；
（4）绘制如图12所示
（继续当的草图，单击
前部分）按钮；
图11 切剪：螺旋扫描 图12 绘制草图 （5）在界面的下底框输入螺纹螺距（节距）1.5，单击接受按钮；
（6）绘制如图13所示的牙型横截面，单击（继续当前部分）按钮；
说明：普通螺纹的牙型角为60°，其横截面严格来说应绘制成如图13所示的形式，图
中H=1.299(0.866P),而H/4≈0.325,H/8≈0.162。在设计中，常将普通螺纹的牙型横截面
简化绘制成如图14所示的等边三角形。
图13 绘制牙型横截面 图14简化画法 （7）在菜单管理器出现的“方向”菜单中，选择“正向”命令；
（8）在“切剪：螺旋扫描”对话框中，单击“确定”按钮，创建完成。
8、在螺栓中添加半径最小值为0.6的过渡圆角。
