传感器电路中的放大器设计技巧

电路中的传感器信号放大与处理

一、引言

电路中的传感器信号放大与处理是现代电子技术领域的重要内容之一，它涉及到传感器信号的采集、放大与处理，对于提高系统的精度和稳定性具有至关重要的作用。本文将从传感器信号的基本原理入手，介绍电路中的传感器信号放大与处理的方法和技巧。

二、传感器信号的基本原理

传感器是将被测量的物理量转化为可测量的电信号的装置。传感器信号的产生是基于被测量物理量与传感器之间的相互作用。常见的传感器类型包括温度传感器、压力传感器、湿度传感器等。

三、传感器信号放大的需求

在实际应用中，传感器产生的信号往往是微弱的，因此需要进行信号放大以增加信号的幅度，从而使得信号更容易被后续的电路进行处理。

四、传感器信号放大的方法

1. 增益放大器：增益放大器是最常用的传感器信号放大方法之一。它通过放大器电路对信号进行放大，将微弱的传感器信号放大到适合后续处理的范围。 2. 运算放大器：运算放大器是一种高增益、差分输入、单端输出的放大器。通过适当的电阻网络和反馈方式，可以实现对传感器信号的放大和处理。

3. 仪表放大器：仪表放大器是一种专门用于信号放大的放大器，其特点是高精度、低噪声。在传感器信号放大的场景中，仪表放大器常常可以提供更好的性能。

五、传感器信号处理的方法

1. 滤波器：滤波器是对信号进行滤波处理的电路。常见的滤波器包括低通滤波器、高通滤波器和带通滤波器。通过滤波器可以去除传感器信号中的干扰和噪声，提高信号的质量。

2. 数字转换：将模拟信号转换为数字信号是传感器信号处理的重要环节。常用的模数转换器包括逐次逼近型模数转换器（SAR ADC）、双斜率积分型模数转换器（Σ-Δ ADC）等。数字信号的处理更易于精确计算和存储。

3. 数据处理算法：对于特定的传感器应用，可以利用算法对传感器信号进行进一步的处理和分析。例如，通过傅里叶变换可以将传感器信号转换到频率域进行频谱分析。

六、实例分析

传感器放大器原理

传感器放大器是一种用于放大传感器输出信号的电路。其工作原理基于放大器电路的原理和特性。

传感器输出信号通常非常微弱，因此需要借助放大器来增大信号幅值，使其能够被后续电路正确处理。传感器放大器通常由输入端、放大电路和输出端构成。

在输入端，传感器将其输出信号通过传输线路连接到放大电路。放大电路的核心是放大器，其通常由放大器芯片组成。放大器芯片内部包含放大电路，可以对输入信号进行放大并输出。

放大器芯片内部的放大电路根据不同的传感器类型和要求有所差异。例如，对于电压型传感器，放大电路通常采用差动放大器来抑制噪声，并通过放大器芯片内部的反馈电路来控制增益。而对于电流型传感器，放大电路通常采用转换电流为电压的电路。

输出端通过连接到放大器芯片的输出引脚来获取放大后的信号。输出端可以连接到接收电路或者其他后续电路，用于处理和分析放大后的信号。

传感器放大器在实际应用中起到了至关重要的作用，可以提高传感器的灵敏度和稳定性。同时，合理设计的传感器放大器可以降低信号噪声和电磁干扰，提高信号质量。

总的来说，传感器放大器通过放大器芯片内部的放大电路，增大传感器输出信号的幅值，从而实现对微弱信号的放大和处理。它在传感器应用领域具有重要的地位和作用。

光电二极管前置放大器设计

许多常用传感器的输出阻抗超过几兆欧，因此，其相应的信号调理电路必须仔细设计，以满足低偏置电流、低噪声和高增益的要求。本文分析介绍光电二极管前置放大器，文中讨论了与高阻抗传感器信号调理电路有关的问题，并提供了实际 解决方案。

光电二极管前置放大器设计

光电二极管在受到光照时，会产生一个与照度成正比的小电流，因此是很好的光 电传感器，可广泛应用于精密光度计、高速光纤接收器等领域。

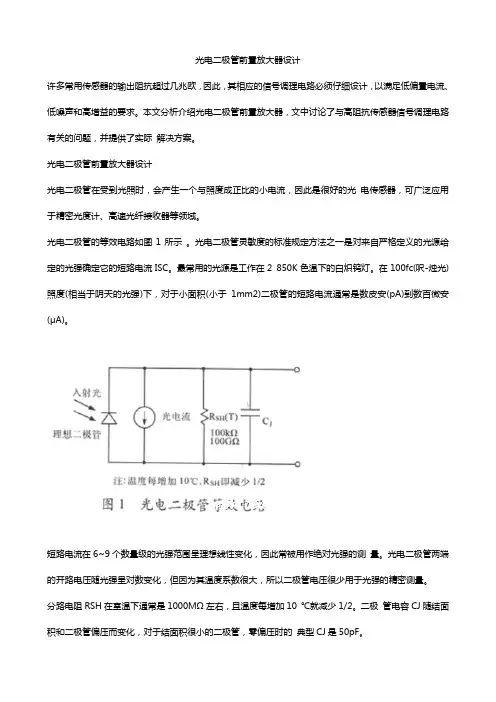

光电二极管的等效电路如图1所示 。光电二极管灵敏度的标准规定方法之一是对来自严格定义的光源给定的光强确定它的短路电流ISC。最常用的光源是工作在2 850K色温下的白炽钨灯。在100fc(呎-烛光)照度(相当于阴天的光强)下，对于小面积(小于1mm2)二极管的短路电流通常是数皮安(pA)到数百微安(μA)。

短路电流在6~9个数量级的光强范围呈理想线性变化，因此常被用作绝对光强的测 量。光电二极管两端的开路电压随光强呈对数变化，但因为其温度系数很大，所以二极管电压很少用于光强的精密测量。

分路电阻RSH在室温下通常是1000MΩ左右，且温度每增加10 ℃就减少1/2。二极 管电容CJ随结面积和二极管偏压而变化，对于结面积很小的二极管，零偏压时的 典型CJ是50pF。 光电二极管可以以两种模式工作，一是零偏置工作(光伏模式,如图2a)，一是反偏置工作(光导模式,如图2b)。在光伏模式时，光电二极管可非常精确地线性工作； 而在光导模式时，光电二极管可实现较高的切换速度，但要牺牲线性。在反偏置条件下，即使无光照，仍有一个很小的电流，叫做暗电流(无照电流)。在零偏置 时则没有暗电流，这时二极管噪声基本上是分路电阻产生的热噪声。在反偏置时 ，由于导电产生的散粒噪声成为附加的噪声源。在设计光电二极管过程中，通常 是针对光伏或光导两种模式之一进行最优化设计的，而不是两种模式的使用都是 最优化。

将光电二极管电流转换为可用电压的简便方法,是用一个运算放大器作为电流—— 电压转换器(如图3所示)。二极管偏置由运算放大器的虚地维持在零电压，短路电 流即被转换为电压。在最高灵敏度时，该放大器必须能检测30pA的二极管电流。 这意味着反馈电阻必须非常大，而放大器偏置电流必须极小。例如，对于30pA的 偏置电流，1000MΩ反馈电阻将产生30mV的相应电压。因为再大的电阻是不切实际

通信与信息处理　Ｃｏｍｍｕｎｉｃａｔｉｏｎ　ａｎｄ　Ｉｎｆｏｒｍａｔｉｏｎ　Ｐｒｏｃｅｓｓｉｎｇ　Ｒ自动化技术与应用》２００８年第２７卷第１１期　

传感器弱信号的放大应用电路　

侯跃新．周东亮．肖　丹，马永和　

（黑龙江省科学院技术物理研究所，黑龙江哈尔滨１５００１０）　

摘要：介绍了几种弱信号放大的基本方法和一些典型的应用电路。　关键字：弱信号；放大器；Ｉ／Ｖ转换电路；Ｖ／Ｆ变换电路；噪声　中图分类号：ＴＮ７２１　文献标识码：Ｂ　文章编号：１００３　７２４１（２００８）１卜００６５—０３　

Ｔｈｅ　Ａｍｐｌｉｆｉｅｒ　Ｃｉｒｃｕｉｔ　ｆｏｒ　Ｗｅａｋ　Ｓｉｇｎａｌｓ　

ＨＯＵ　Ｙｕｅ－ｘｉｎ，ＺＨＯＵ　Ｄｏｎｇ－ｌｉａｎｇ，ＸＩＡＯ　Ｄａｎ，ＭＡ　Ｙｏｎｇ・ｈｅ　

（Ｉｎｓｔｉｔｕｔｅ　ｏｆＴｅｃｈｎｉｃａｌ　Ｐｈｙｓｉｃｓ，ＨｅｉｌｏｎｇｊｉａｎｇＡｃａｄｅｍｙ　ｏｆＳｃｉｅｎｃｅｓ，Ｈａｒｂｉｎ　１５００１０　Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　Ｉｎｔｒｏｄｕｃｅｓ　ｓｅｖｅｒａｌ　ｍｅｔｈｏｄｓ　ｆｏｒ　ａｍｐｌｉｆｙｉｎｇ　ｗｅａｋ　ｓｉｇｎａｌｓ．Ｔｈｅ　ｔｙｐｉｃａｌ　ｃｉｒｃｕｉｔｓ　ａｒｅ　ａｌｓｏ　ｇｉｖｅｎ　Ｋｅｙ　ｗｏｒｄｓ：ｗｅａｋ　ｓｉｇｎａｌ；ａｍｐｌｉｆｉｅｒ；Ｉ／Ｖ　ｃｏｎｖｅｒｔｏｒ；ｎｏｉｓｅ　

１　引言　

在核物理测量和其他各种非电量传感器检测中，输出　

信号几乎都是微弱的。这些信号大致可分为两类：一类是　Ａ、ｎＡ数量级的电流信号；另一类是ｍＶ，ｕＶ数量级的电压　信号。这些弱信号都不能直接进行观测，也不能被计算机采　

集和处理，更不能驱动执行机构实现自动控制。因此，必须　

通过放大器将弱信号进行预处理，使之满足后续电路所要求　

的电量，如电压或计数脉冲。随着技术进步和器件品种及质　量的提高为弱信号的预处理提供了极为便利的条件。　

２　弱电流的Ｉ／Ｖ转换电路　

反馈式电流放大器Ｉ／Ｖ转换电路的作用是将被测
