东芝E STUDIO 169 复印机故障 附

故障手册

东芝169机器出现＂请求维修＂，故障代码C44 故障描述：

一、东芝169复印机出现＂请求维修＂符号，故障代码为C44。

二、东芝169复印机出现＂请求维修＂符号，故障代码为C45，用08→400清除定影器故障代码后，没过几天又出现＂请求维修＂符号，已更换过热敏电

阻，不知是什么问题？

检修过程，二种：

一、

1、开机后按住8+停止键（C键），先查看故障代码。

2、我的复印机的故障代码为C44。

3、按住0+8键。

4、输入400->设定->在输入0。

5、关机后重新启动一般可能解决。

二、

1、根据清除定影器故障代码后，又能使用数天的状况来看，肯定不是热熔断器（ 恒温器）、定影灯的问题，如果是这两者不正常，根本连预热也完成不

了。

2、因为刚刚更换过热敏电阻，也不大可能是热敏电阻本身的原因，但要仔细检查一下热敏电阻的安装位置是否到位正常及线束和连接器是否正常。

3、将定影温度调低一点（08-410代码）及13*开机全清一下，

4、如果都不行，只能用替换法来解决此故障，拿一整套定影器、主板等去

测试，看到底是哪里的问题。

[分享]东芝169维修手册（内部资料）

东芝T169维修呼叫代码和调整代码

一：出错代码 C01：主电机锁死

C21：灯架初始化错误

C25：扫描单元检测器出错

C26：暴光灯未连接或浪涌检测出错

C38：替换的静电复印单元出错 C41：电源接通时热敏电阻不正常或加热器未连接

C43：定影器断接之后复印机处于预热状态，或待机状态后的热敏电阻不正常

C44：定影器断接之后复印机处于预热状态，或待机状态后的加热器不正常

C45：在加热器的末端，热敏电阻未连接

C56：PFC与主电机之间通信出错 C57：主机与IPC之间通信出错

C71：供纸马达锁定出错

C73：EE-PROM初始化出错

C74：出口/反转出感器检测到错误的调整

C81：风扇马达锁定出错 C82：引导传感器调整出错

标准

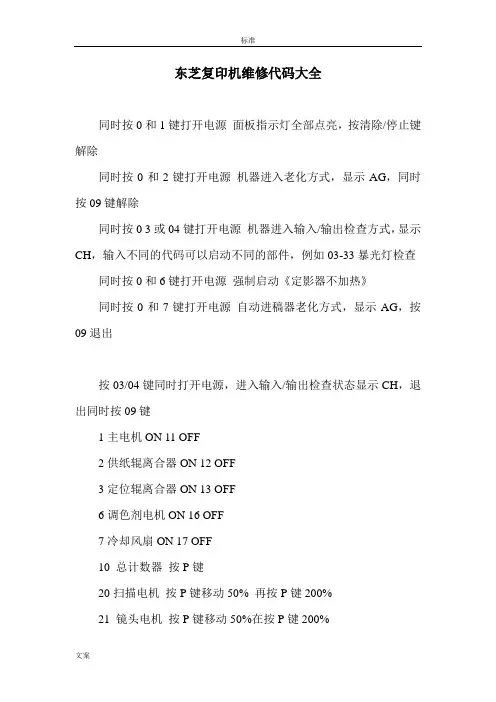

文案 东芝复印机维修代码大全

同时按0和1键打开电源 面板指示灯全部点亮，按清除/停止键解除

同时按0和2键打开电源 机器进入老化方式，显示AG，同时按09键解除

同时按0 3或04键打开电源 机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查 同时按0和6键打开电源 强制启动《定影器不加热》

同时按0和7键打开电源 自动进稿器老化方式，显示AG，按09退出

按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键 1主电机ON 11 OFF 2供纸辊离合器ON 12 OFF 3定位辊离合器ON 13 OFF 6调色剂电机ON 16 OFF

7冷却风扇ON 17 OFF 10 总计数器 按P键

20扫描电机 按P键移动50% 再按P键200%

21 镜头电机 按P键移动50%在按P键200% 标准

文案 22 反光镜电机 按P键移动50%再按P键200%

31转印输出 按P键ON再按P键OFF

32 分离输出 按P键ON再按P键OFF

33嚗光灯输出 按P键ON再按P键OFF

34 预转印偏压 按P键ON再按P键OFF

40 上纸盒电机 按P键ON再按P键OFF

41 上纸盒供纸离合器 按P键ON再按P键OFF

43 下纸盒电机 按P键ON再按P键OFF

44 下纸盒供纸离合器 按P键ON再按P键OFF

以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。 1、更换载体

同时按05, 打开电源开关, 面板显示 AJ, 键入调整模式 N按复印允镜鼻爸担?自动)调整，键入修改值，按插入键将修改值存入内存，按 3+4 复印-- 0 TD传感器自动调整--

键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。--

显示值=24(2.4±0.5v), 按插入键存入内存,按09退出----------------

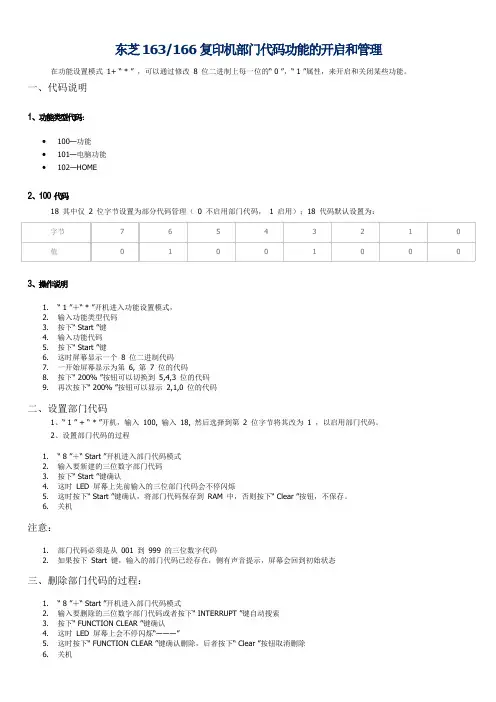

东芝163/166复印机部门代码功能的开启和管理

在功能设置模式 1+ “ * ” ，可以通过修改 8 位二进制上每一位的“ 0 ”，“ 1 ”属性，来开启和关闭某些功能。

一、代码说明

1、功能类型代码：

 100—功能

 101—电脑功能

 102—HOME

2、100 代码

18 其中仅 2 位字节设置为部分代码管理（ 0 不启用部门代码， 1 启用）；18 代码默认设置为：

字节 7 6 5 4 3 2 1 0

值 0 1 0 0 1 0 0 0

3、操作说明

1. “ 1 ”＋“ * ”开机进入功能设置模式，

2. 输入功能类型代码

3. 按下“ Start ”键

4. 输入功能代码

5. 按下“ Start ”键

6. 这时屏幕显示一个 8 位二进制代码

7. 一开始屏幕显示为第 6, 第 7 位的代码

8. 按下“ 200% ”按钮可以切换到 5,4,3 位的代码

9. 再次按下“ 200% ”按钮可以显示 2,1,0 位的代码

二、设置部门代码

1、“ 1 ” + “ * ”开机，输入 100, 输入 18, 然后选择到第 2 位字节将其改为 1 ，以启用部门代码。

2、设置部门代码的过程

1. “ 8 ”＋“ Start ”开机进入部门代码模式

2. 输入要新建的三位数字部门代码

3. 按下“ Start ”键确认

4. 这时 LED 屏幕上先前输入的三位部门代码会不停闪烁

5. 这时按下“ Start ”键确认，将部门代码保存到 RAM 中，否则按下“ Clear ”按钮，不保存。

6. 关机

注意：

1. 部门代码必须是从 001 到 999 的三位数字代码

2. 如果按下 Start 键，输入的部门代码已经存在，侧有声音提示，屏幕会回到初始状态

三、删除部门代码的过程：

1. “ 8 ”＋“ Start ”开机进入部门代码模式
