盘式过滤器的工作原理

. ... 盘式过滤器的原理及应用

一、盘片式过滤器工作原理

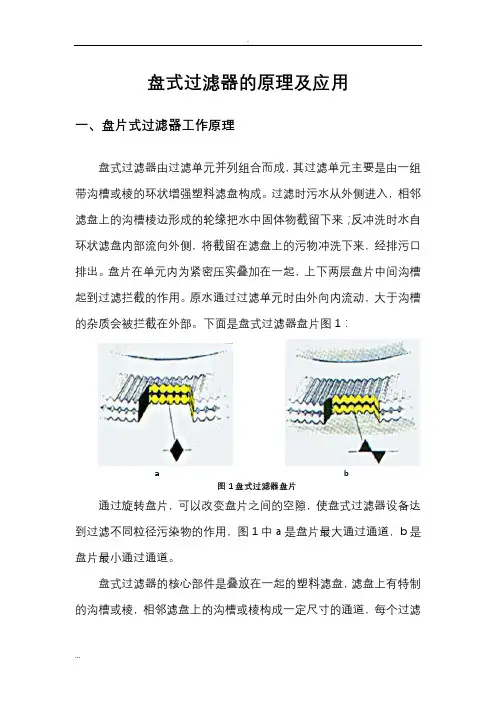

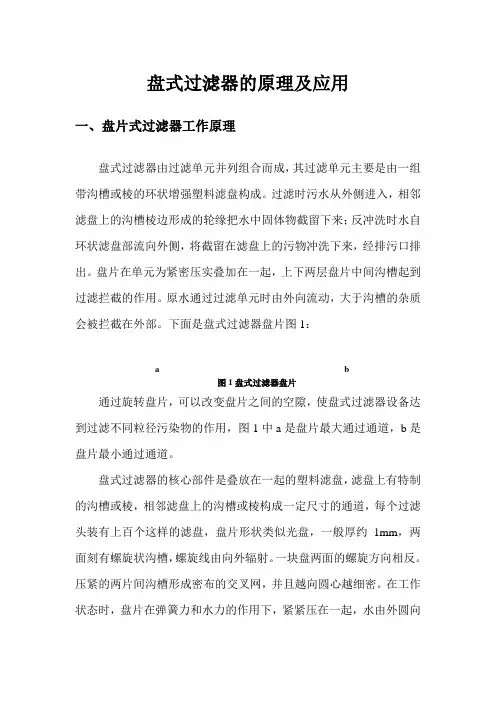

盘式过滤器由过滤单元并列组合而成，其过滤单元主要是由一组带沟槽或棱的环状增强塑料滤盘构成。过滤时污水从外侧进入，相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来；反冲洗时水自环状滤盘内部流向外侧，将截留在滤盘上的污物冲洗下来，经排污口排出。盘片在单元内为紧密压实叠加在一起，上下两层盘片中间沟槽起到过滤拦截的作用。原水通过过滤单元时由外向内流动，大于沟槽的杂质会被拦截在外部。下面是盘式过滤器盘片图1：

a b

图1盘式过滤器盘片

通过旋转盘片，可以改变盘片之间的空隙，使盘式过滤器设备达到过滤不同粒径污染物的作用，图1中a是盘片最大通过通道，b是盘片最小通过通道。

盘式过滤器的核心部件是叠放在一起的塑料滤盘，滤盘上有特制的沟槽或棱，相邻滤盘上的沟槽或棱构成一定尺寸的通道，每个过滤.

... 头内装有上百个这样的滤盘，盘片形状类似光盘，一般厚约1mm，两面刻有螺旋状沟槽，螺旋线由内向外辐射。一块盘两面的螺旋方向相反。压紧的两片间沟槽形成密布的交叉网，并且越向圆心越细密。在工作状态时，盘片在弹簧力和水力的作用下，紧紧压在一起，水由外圆向圆心流过，悬浮物即被截留在“网”中。粒径大于通道尺寸的悬浮物均被拦截下来，达到过滤效果。以下是盘式过滤器过滤原理图2：

原水滤后清水机械压力装置压缩过滤盘片

图2盘式过滤器过滤原理

过滤过程：

1、待处理的污水自进水口进入过滤单元；

2、水流自滤盘组外侧流向滤盘组内侧；

3、水流在经过环状棱构成的通道时，粒径大于棱高度的颗粒被拦截下来，储存在曲线棱构成的空间、滤盘组与外壳的间隙内；

4、滤后清水进入环状滤盘内部，经出口引出。

当过滤阻力增大时，或达到设定的运行时间，开始反冲洗。此时水由圆心向外圆流动，水压克服弹簧紧力，盘片松动，将泥砂冲走。但如何确保在很短时间内，所有盘片都能分开，得到冲洗,是这一技.

精密过滤器工作原理及特点

1.精密过滤器工作原理

精密过滤器(又称作保安过滤器)，筒体外壳一般采用不锈钢材质制造，内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件，根据不同的过滤介质及设计工艺选择不同的过滤元件，以达到出水水质的要求。机体也可选用快装式，以方便快捷的更换滤芯及清洗。该设备广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业，是各类液体过滤、澄清、提纯处理的理想设备。

2.精密过滤器结构特点

台湾DPC精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点。

各种涂装设备顶棉过滤及框架式、袋式过滤器，适用于精细化工，油品，食品医药，水处理等场合。 3.精密过滤器应用

用于各种悬浮液的固液分离，适用范围广，适用于医药。食品。化工。环保。水处理等工业领域、各种涂装设备顶棉过滤及框架式、袋式过滤器，适用于精细化工，油品，食品医药，水处理等场合.

4.精密过滤器特点

1、高效能去除水、油雾、固体颗粒，100%去除0.01μｍ及以 上颗粒、油雾浓度控制在0.01ppm/wt；

2、结构合理，体积小、重量轻；

3、带有防护罩塑胶外壳和铝合金外壳可选择。

4、三级分段净化处理，使用寿命长

盘式过滤器的原理及应用

一、盘片式过滤器工作原理

盘式过滤器由过滤单元并列组合而成，其过滤单元主要是由一组带沟槽或棱的环状增强塑料滤盘构成。过滤时污水从外侧进入，相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来；反冲洗时水自环状滤盘部流向外侧，将截留在滤盘上的污物冲洗下来，经排污口排出。盘片在单元为紧密压实叠加在一起，上下两层盘片中间沟槽起到过滤拦截的作用。原水通过过滤单元时由外向流动，大于沟槽的杂质会被拦截在外部。下面是盘式过滤器盘片图1：

a b

图1盘式过滤器盘片

通过旋转盘片，可以改变盘片之间的空隙，使盘式过滤器设备达到过滤不同粒径污染物的作用，图1中a是盘片最大通过通道，b是盘片最小通过通道。

盘式过滤器的核心部件是叠放在一起的塑料滤盘，滤盘上有特制的沟槽或棱，相邻滤盘上的沟槽或棱构成一定尺寸的通道，每个过滤头装有上百个这样的滤盘，盘片形状类似光盘，一般厚约1mm，两面刻有螺旋状沟槽，螺旋线由向外辐射。一块盘两面的螺旋方向相反。压紧的两片间沟槽形成密布的交叉网，并且越向圆心越细密。在工作状态时，盘片在弹簧力和水力的作用下，紧紧压在一起，水由外圆向圆心流过，悬浮物即被截留在“网”中。粒径大于通道尺寸的悬浮物均被拦截下来，达到过滤效果。以下是盘式过滤器过滤原理图2：

原水滤后清水机械压力装置压缩过滤盘片

图2盘式过滤器过滤原理

过滤过程：

1、待处理的污水自进水口进入过滤单元；

2、水流自滤盘组外侧流向滤盘组侧；

3、水流在经过环状棱构成的通道时，粒径大于棱高度的颗粒被拦截下来，储存在曲线棱构成的空间、滤盘组与外壳的间隙；

4、滤后清水进入环状滤盘部，经出口引出。

当过滤阻力增大时，或达到设定的运行时间，开始反冲洗。此时水由圆心向外圆流动，水压克服弹簧紧力，盘片松动，将泥砂冲走。但如何确保在很短时间，所有盘片都能分开，得到冲洗,是这一技术的关键。假定压紧的盘片只有两片松开，其余仍被粘结，高速水流则从缝隙冲出，在盘片表面螺旋沟槽水力条件下，迫使盘片向不同方向旋转。这样，一方面泥垢很快被冲刷掉，另一方面旋转力又迫使其他盘片分开，很快就以等比级数的传播速度分开所有盘片于一块干净的盘片来说，由于两面的螺旋沟槽辐射方向相反，水力冲刷时保持静止。盘式过滤器反冲洗原理见图3：

１．　摘要：本文介绍了直冲洗筛网过滤器的工作　■　、　且　原理及其应用方法，并和常规筛网过滤器做了一　

冲　兰　料　鲥　眦滤　

关键词：滴灌；直冲洗筛网过滤器；工作原　Ｉ　Ｌ　理：应用　筛　大力发展节水农业，全面推广田间节水技　二＿．二‘　术

，是国家认定的一项革命性措施。截至２００９　ｌ　１　年底，新疆推广大田膜下滴灌系统己达到６７万　

、．Ｊ　多公顷。滴灌系统中对灌溉水质过滤器要求很　：　高。滴灌系统通过灌水器（微喷头或滴头）来调节　

流量，灌水器的流道直径均很小，极易被灌溉水　Ｉ　中的物理和化学杂质堵塞，因此，在滴灌系统中　

９　必须配置适宜的过滤设备，筛网过滤器作为滴灌　臼Ⅱ　过滤系统中常见的过滤设施对保障整个滴灌系统　

Ｔ　正常、安全、长期可靠的运行有着十分重要的作用。　

—　．ＪＬ．▲　，，　１　滴灌系统中的筛网过滤器　１乍　筛网过滤器是用筛网（常用尼龙筛网或不锈　

原　

１叩　网过滤器主要用于过滤灌溉水中的粉粒、沙和水　，　匕　

垢等污物，也可用于过滤含有少量有机污物的灌　

，　溉水，灌溉水源比较清时使用它非常有效。但是　，二二＝二　当藻类或有机污物较多时

，容易被堵死，需要经　

ＩＩ、，　常清洗。滤网过滤器多与其他类型过滤器配合并　

用　

求用耐压耐腐蚀的金属或塑料锖ｊ造，如果用一般　

金属制造，一定要进行防腐防锈处理。筛网过滤器种类繁　

多　按筛网过滤器的冲洗方式分为：常规筛网过滤器、直冲　

洗筛网过滤器、反冲洗筛网过滤器。按筛网过滤器的工作方　

式分为：手动筛网过滤器和自动筛网过滤器。　

２直冲洗筛网过滤器　２．１直冲洗技术。直冲洗技术是利用水压自我操作、自我　

清洗的…种过滤器清洗技术。直冲洗技术的设计思想是：设　

计一种特殊的过滤器外壳结构和恰当的进水方式，使当需要　

对过滤器清洗时，利用待过滤水源的压力和高流速对附着在　

筛网Ｌ的杂质颗粒进行冲刷，从而完成对过滤器的清洗。　

・３６・　Ｐ　一进水难力　Ｐ，｝ｌｌ水压　Ｐ　大　ｔ
