砖胎膜-技术交底

表C1-3 技术交底记录

工程名称 西南婺商商会总部大厦 交底部位 基础承台和后浇带砖胎膜

工程编号 日 期

交底内容：

基础承台和后浇带砖胎膜

本技术交底适用于基础承台和后浇带砖胎膜工程

1、施工准备

1、砼垫层已浇筑完成，且表面平整、干净，基坑槽的开挖尺寸已复核，符合设计要求。标高检查合格，周围有足够的砌砖空间。

2、轴线已复核无误，并且又放出砖胎膜的外边线，边线尺寸已增加粉刷的厚度，以及已测量好其标高，地下水位已经降至砼垫层以下。

3、皮数杆按其要求制作完成，并已安放到位，承台四角各放一根，地梁胎膜皮数杆以长度10-12 米放一根，各异形承台按实际需要增减皮数杆的安置根数。

4、各种预埋件已安装完毕，隐蔽工程已验收。

5、所需的砌筑材料已运至现场，砖已提前浇水湿润。

6、施工机具试运转正常，施工人员按工种的施工位置已经安排完成，各自所需的工具，机械已经到位。

7、做好班前的技术及安全交底使施工员对各承台、异形承台的几何尺寸、高度、梁的高度、宽度彻底的了解。以及在施工过程应注意的安全问题。

2、砌砖工艺流程

浇湿砖块→抄平放线→立皮数杆→送砖、砂浆→摆砖样→砌砖→复测水平标高、修砖缝、清理砖墙→清理落地灰→砖样内侧水泥砂浆粉刷→清理落地灰→交付下道工序施工

3、施工操作工艺

1、因本工程的砖胎膜 用砖采用240×115×53 水泥砖，因此必须提前1天浇水湿润，以免过多吸走砂浆中的水分而影响粘结力，并可除去表面灰尘，但不能浇水过多，含水率宜为10%～15%。

2、根据原始的水平点引入承台或梁底等部位，做好基准点，其标高数据应与设计深度相一致。各承台与梁的轴线尺寸由专业测量员引入，并弹好十字中心线，对于各异形承台与梁的轴线尺寸应明确告知班组长，以免各轴线之间的尺寸造成混乱。根据图纸设计尺寸对地梁、承台、电梯井、集水井等凹坑部位进行测量定位，用白灰洒出凹坑开挖边线，四角插小方桩。开挖灰线要考虑：承台、后浇带、电梯井及集水坑砖模厚度120 mm。

技术交底记录 TJ1.5

工程名称 施工单位

交底部位 基础 工序名称 基础砖胎膜

交底提要： 施工要求、质量标准、成品保护

交底内容：

一、材料要求

1、砖的品种、强度等级必须符合规范要求，并应规格一致，有合格证和试验单，本砖胎膜采水泥砖（240×115×53mm）。

2、砂宜用中砂，并通过5 ㎜筛孔。含泥量不超过5%，不得含有草根等杂物。

3、水泥用32.5R 普通硅酸盐水泥，有性能复试报告单。

二、主要施工机具

搅拌机、5mm筛子、磅秤、吊斗、手推车、胶皮管、铁锹、灰桶、喷水壶、线坠、水平尺、白线、大铲等

三、必须具备的作业条件

1、基坑槽的开挖尺寸已复核，符合设计要求。标高检查合格，周围有足够的砌砖空间。

2、轴线已复核无误，并且又放出砖胎膜的外边线，边线尺寸已增加抹灰及防水的厚度，以及已测量好其标高，地下水位已经降至砼垫层以下。

3、皮数杆按其要求制作完成，并已安放到位。

4、所需的砌筑材料已运至现场，砖已提前浇水湿润。

5、施工机具试运转正常，施工人员按工种的施工位置已经安排完成，各自所需的工具，机械已经到位。

6、做好班前的技术及安全交底使施工员对各承台、异形承台的几何尺寸、高度、梁的高度、宽度彻底的了解。以及在施工过程应注意的安全问题。

四、砌砖工艺流程

测量放线→立皮数杆→砌砖胎膜→回填土（分层夯填）→砖样内侧清理及水泥砂浆抹灰→清理落地灰→基层处理→铺贴卷材防水层→交付下道工序施工

五、施工操作工艺

1、根据原始的水平点引入基槽底部，做好基准点，其标高数据应与设计深度相一致。各承台与梁的轴线尺寸由专业测量员引入，并弹好十字中心线，对于各异形承台与梁的轴线尺寸应明确告知班组长，以免各轴线之间的尺寸造成混乱。

2、根据测好的水平点，立好皮数杆。同一水平内的承台或梁，其皮数杆的底部标高必须一致，皮数杆的根数以能控制其所砌砖墙标高水平一致为准。

3、本地下室砖胎膜采用M5 水泥砂浆砌筑，砂浆稠度宜为7-10 ㎝。用砂浆搅拌机拌和，要求拌和均匀，拌和时间一般以所拌和材料拌和均匀为准。砂浆应随拌随用，水泥砂浆应在拌后3 小时内用完。砂浆的堆放，应离砌砖位置较近，砂浆和砖禁止直接堆放在已清完槽及基底，下部必须铺垫。

表C1-3 技术交底记录

编号： 001

第 1 页 共 4 页 工程名称 蔡塘社区发展中心 施工部位 基础底板

交底内容 基础砖胎膜施工 日期

交底内容：

1、 交底说明

1.1 本交底根据《砌体工程质量验收规范》GB50203-2002、《模板工程方案》、蔡塘社区发展中心施工图编制；

1.2 本交底依据现行规范、施工手册、设计更改通知单；

1.3 相关人员应仔细阅读本交底，有问题及时提出，交底未尽事宜按相关规程操作；

1.4 本砖胎膜工程技术交底包括地梁、承台及底板四周和集水坑和电梯井斜坡。

2、 作业条件

2.1 经复核基坑尺寸符合设计要求、人工清底已完毕、斜坡处坡度符合设计图纸要求；

2.2 砌筑砖胎膜处基槽已经建设、监理、地勘、设计和质量监督部门共同验收完毕；

2.3 砖胎模处所用材料已到场，垫层已施工完毕且已弹出砖胎膜位置线。

3、施工准备

3.1 砌筑人员：满足现场施工进度需要；

3.2 机具：两个作业班组各一台搅拌机，共2台。

4、砖胎膜设计

4.1 底板四周：按照设计图纸上的尺寸在垫层上砌筑砖胎膜，采用240*180*70多孔砖和M5.0砂浆砌筑，砖胎模宽度240mm，高度高出底板700mm。砖胎模表面抹1：2.5水泥砂浆面层，并抹平压光。在阴阳角处抹成圆角，阴阳角处半径R为30-50mm。砖胎模抹面砂浆完成3天后回填素土，夯真密实，避免浇筑底板时砖胎膜倒塌。回填过程中，注意砖胎膜的变形，以免回填过程中破坏砖胎膜。

4.2 斜坡：本工程基础集水坑及电梯井按照设计要求做成斜坡，为保证结构的截面尺寸和加快工程施工进度，采用240*180*70多孔砖和M5.0砂浆砌筑，并在抹灰前在斜坡上下边缘对齐拉线，然后在表面抹20厚1：3水泥砂浆，施工中应注意斜坡的平整、顺直；

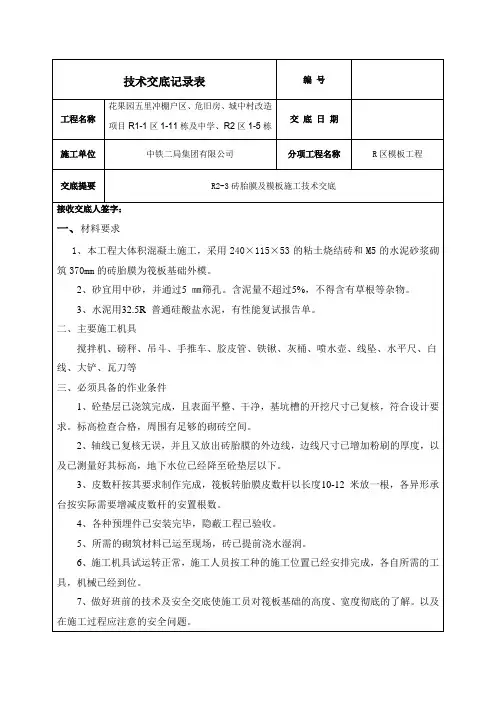

技术交底记录表 编 号

工程名称 花果园五里冲棚户区、危旧房、城中村改造项目R1-1区1-11栋及中学、R2区1-5栋 交 底 日 期

施工单位 中铁二局集团有限公司 分项工程名称 R区模板工程

交底提要 R2-3砖胎膜及模板施工技术交底

接收交底人签字：

一、材料要求

1、本工程大体积混凝土施工，采用240×115×53的粘土烧结砖和M5的水泥砂浆砌筑370mm的砖胎膜为筏板基础外模。

2、砂宜用中砂，并通过5 ㎜筛孔。含泥量不超过5%，不得含有草根等杂物。

3、水泥用32.5R 普通硅酸盐水泥，有性能复试报告单。

二、主要施工机具

搅拌机、磅秤、吊斗、手推车、胶皮管、铁锹、灰桶、喷水壶、线坠、水平尺、白线、大铲、瓦刀等

三、必须具备的作业条件

1、砼垫层已浇筑完成，且表面平整、干净，基坑槽的开挖尺寸已复核，符合设计要求。标高检查合格，周围有足够的砌砖空间。

2、轴线已复核无误，并且又放出砖胎膜的外边线，边线尺寸已增加粉刷的厚度，以及已测量好其标高，地下水位已经降至砼垫层以下。

3、皮数杆按其要求制作完成，筏板转胎膜皮数杆以长度10-12 米放一根，各异形承台按实际需要增减皮数杆的安置根数。

4、各种预埋件已安装完毕，隐蔽工程已验收。

5、所需的砌筑材料已运至现场，砖已提前浇水湿润。

6、施工机具试运转正常，施工人员按工种的施工位置已经安排完成，各自所需的工具，机械已经到位。

7、做好班前的技术及安全交底使施工员对筏板基础的高度、宽度彻底的了解。以及在施工过程应注意的安全问题。

四、砌砖工艺流程

浇湿砖块→抄平放线→立皮数杆→送砖、砂浆→摆砖样→砌砖→复测水平标高、修砖缝、清理砖墙→清理落地灰→砖样内侧水泥砂浆粉刷→清理落地灰→交付下道工序施工

五、施工操作工艺

1、砖胎膜范围：B轴线外扩1.05m为砖胎膜内墙边线，3-L轴线外扩2.05m为砖胎膜内墙边线，3-1轴线外扩2.05m为砖胎膜内墙边线，3-20轴线外扩2.05m为砖胎膜内墙边线。
