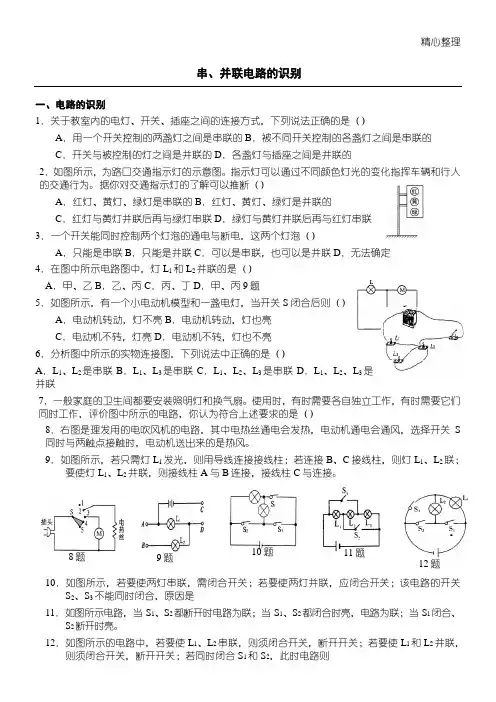

专业知识整理分享 识别串联电路和并联电路专题
一、选择题：
1、如图所示的电路中，闭合开关时，下列说法正确的是（ ）A．两灯泡串联 B．电流表测的是总电流
C．电流表测的是L1的电 D．电流表测的是L2的电流
2、如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是（ ）
A．S1、S3闭合，S2断开 B．S2、S3闭合，S1断开
C．S2闭合，S1、S3断开 D．S1闭合，S2、S3断开
（2） （3） （4） （5）
3、如图所示电路，要使灯泡L1和L2组成串联电路，应该（ ）
A．只闭合S3 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S1和S3
4、如图所示的电路中，使两盏灯都有电流流过的操作是（ ）
A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2D．只闭合开关S1
5、如图所示电路，要使灯泡L1和L2组成并联电路，应该（ ）
A．只闭合S3 B．只闭合S1 C．同时闭合S1 和S2 D．同时闭合S2 和S3
6、如图所示，下列分析正确的是（ ）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
7、如图所示的电路，当开关S闭合后（ ）
A．若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B．若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C．若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D．若甲表是电流表，乙表是电压表，则电阻R1、R2并联
8、对如图所示电路的分析，错误的是（ ）
A．当断开Sl、S2，闭合S3时，R1与R2为串联
B．当断开S3，闭合S1、S2时，R1与R2为并联
C．当断开S1，闭合S2、S3时，R1与R2为串联
D．只要同时闭合Sl、S3，就会出现短路现象
9、如图所示的电路中（ ）
A．若S1、S2和S3都闭合时，则L1和L2并联
B．若S1、S2和S3都闭合时，则L1和L2串联
C．若S1断开、S2和S3闭合时，则L1和L2串联
D．若S2断开、S1和S3闭合时，则L1和L2并联
10、分析图中各开关的断开与闭合所形成的电路情况，正确的是（ ）
A．只闭合S2、S3时，灯L1、L2串联
B．只闭合S1时，灯L1、L2串联 WORD格式可编辑
专业知识整理分享 C．只闭合S1、S2时，灯L1亮L2不亮
D．同时闭合S1、S2、S3时，灯L1、L2并联
11、一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ）
A．灯亮，铃一定响 B．铃响，灯一定亮C．灯亮，铃一定不响 D．铃响，灯一定不亮
12、如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（ ）
A．电灯亮，电铃响 B．电灯亮，电铃不响C．电灯不亮，电铃响 D．电灯不亮，电铃不响
（11） （12） （13） （14）
13、如图所示的电路，耍使灯L1和L2并联、应当（ ）
A．闭合s1和s2，断开s3 B．闭合s1和s3，断开s2
C．闭合s2和s3，断开s1 D．闭合s1、s2和s3
14、在如图所示的电路中，为使灯L1与L2并联，应（ ）
A．闭合开关S1、S2，断开S3 B．闭合开关S1、S3，断开S2
C．闭合开关S2、S3，断开S1 D．同时闭合开关S1、S2、S3
15、如图所示电路，电源电压为6V不变．L1、L2是额定电压为6V，电阻为10Ω的相同灯泡（忽略温度对灯泡电阻的影响）．下列说法中，正确的是（ ）
A．当仅闭合S1、S2时，L1、L2都不能正常发光
B．当仅闭合S2、S3时，L1亮、L2不亮
C．当仅闭合S1、S3时，电流表的示数为0.3A
D．当仅闭合S3时，电路总电阻为20Ω
16、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（ ）
A． B． C． D．
17、在如图所示的各电路图中，能反映出Ll、L2并联，开关S断开后L1仍能发光的是（ ）
A． B． C． D．
18、如图所示的电路中，小灯泡L1和L2都标有“3V 0.25A“字样，电源由2节1.5V的干电池组成．则下列说法中错误的是（ ）
A．S闭合后，L1、L2并联，且都能发光
B．S闭合后，电路将发生短路
C．要想使L1、L2串联，可去掉导线b
D．若将导线M从接线柱B改接到A上，则两灯都能正常发光
19、节日用的小彩灯，在一个灯坏了之后，其他的灯泡都不能正常工作，则这些小彩灯（ ） WORD格式可编辑
专业知识整理分享 A．一定是串联 B．可能是串联，也可能是并联 C．一定是并联 D．无法判定
20、有一个看不见内部情况的盒子，盒上有两个灯泡和一个开关，它们的连线在盒内．闭合开关，两个灯泡都发亮，断开开关，两个灯泡都熄灭．在不打开盒子的情况下，小玲为了判断两个灯泡的连接方式，把其中一个灯泡拆下，闭合开关，观察另一个灯泡．下列说法正确的是（ ）A．如另一个灯还亮，则原来两灯是并联 B．如另一个灯还亮，则原来两灯是串联 C．如另一个灯不亮，则原来两灯是并联 D．以上说法都不对
21、分析图中各开关的断开与闭合所形成的电路情况，正确的是（ ）
A．只闭合S2、S3时，灯L1、L2串联
B．只闭合S1时，灯L1、L2串联
C．只闭合S1、S2时，灯L1亮L2不亮
D．同时闭合S1、S2、S3时，灯L1、L2并联
22、列电路图中，开关S闭合后，两个电阻并联的是（ ）
A B C D
23、对如图所示电路的分析，错误的是（ ）
A．当断开Sl、S2，闭合S3时，R1与R2为串联
B．当断开S3，闭合S1、S2时，R1与R2为并联
C．当断开S1，闭合S2、S3时，R1与R2为串联
D．只要同时闭合Sl、S3，就会出现短路现象
24、如图所示的电路中，使两盏灯都有电流流过的操作是（ ）
A．开关S1、S2、S3都闭合 B．只闭合开关S2、S3
C．只闭合开关S2 D．只闭合开关S1
25、一般家庭的卫生间都要安装照明灯和换气扇．使用时，有时需要各自独立工作，有时需要它们同时工作．评价图5所示的电路，你认为符合上述要求的是（ ）
A． B． C． D．
26、如图所示的电路中，要使电阻R1和R2组成并联电路，则应将（ ）
A．S2闭合，S1、S3断开 B．S3闭合，Sl、S2断开
C．Sl、S2闭合，S3断开 D．S2、S3闭合，Sl断开
27、关于生活中的一些电路连接，下列判断不正确的是（ ）
A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
28、如图所示的电路中，灯泡L1、L2规格相同，要使L1、L2同时发光，下列做法可行的是（ ）
A．只闭合S2 B．同时闭合S1、S2 WORD格式可编辑
专业知识整理分享 C．同时闭合S1、S3 D．同时闭合S2、S3
29、如图所示的电路中，开关s闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是（ ） A．L1和L2在电路中并联 B．L1和L2在电路中串联
C．甲是电流表，乙是电压表 D．甲是电压表，乙是电流表
30、用一个开关控制两个灯，这两个灯的连接方式（ ）
A．一定是串联 B．一定是并联
C．可能串联，也可能并联 D．串联、并联都不行
31、家用电吹风机的电路如图所示，其中电热丝通电后会发热，电动机通电后会送风，拨动选择开关S时，下列说法正确的是（ ）
A．接通1，2时电吹风出凉风 B．接通1，2时电吹风出热风
C．接通2，3时电吹风出热风 D．接通3，4时电吹风出凉风
32、要使图中的两盏电灯L1和L2并联，则开关S1、S2和S3应（ ）
A．S3接通，S1、S2断开 B．S2接通，S1和S3断开
C．S1、S2接通，S3断开 D．S1、S3接通，S2断开
33、把一个电池组、两盏电灯和一个开关用导线连接起来，使两盏电灯发光，这时断开开关，下列判断正确的是（ ）A．若两灯都不亮，则这两盏灯一定是串联 B．若两灯都不亮，则这两盏灯一定是并联的 C．若只有一盏灯亮，则这两盏灯一定是串联的 D．若只有一盏灯亮，则这两盏灯一定是并联的
34、如图 所示的电路中，电源电压保持不变．闭合开关S1、S2，两个灯泡 L1、L2都正常发光； 若开关S2断开，则（ ）
A．灯泡L1熄灭，灯泡L2亮度增加，电流表示数变大
B．灯泡L1熄灭，灯泡L2亮度不变，电流表示数变小
C．灯泡L2熄灭，灯泡L1亮度增加，电流表示数变大
D．灯泡L2熄灭，灯泡L1亮度不变，电流表示数变小
35、击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮．这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（ ）
A． B． C． D．
36、如图所示的电路中，开关只控制灯L2的电路是（ ）
A． B． C． D．
37、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光．如图所示的电路图中能符合要求的是（ ）
A． B． C． D．
