第 1 页 共 12 页 中央空调基础教材
中央空调系统简介
一、按空调设备的设置情况分类：
（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。
（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。
（3）全分散式空调系统：把空气处理设备、风机、自动控制系统及冷、热源等统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。
二、按负担室内负荷所用的介质种类分类：
（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。
（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。
（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。
（4）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接 放在室内来吸收房间热、湿负荷的空调系统。
三、按服务对象不同分类：舒适性空调和工艺性空调。舒适性空调通常应用于家庭或公共场所；工艺性空调通常应用于工厂，实验室等对空气有特殊要求的 第 2 页 共 12 页 场合。
如图所示为属于集中式空调系统。其工作原理为：室外新鲜空气（图中新风）经新风口(图中F-进风网格)进入空气处理室（图中E-空调器），经过过滤器清除掉空调中的灰尘，再经过表冷器、加热器等设备的处理，使空气达到设计要求的温度和湿度后，由送风机经风量控制系统（图中D-总风量调节阀）送入风管系统（图中标注尺寸的管道）送入消声装置（图中C-消声器）降低噪声后，经过各房间风量调节装置（图中B-风量调节阀），由出风口（图中A-孔板送风口）送到各空调房间，吸收了房间里的余热、余湿后，自回风口经风道排出室外。

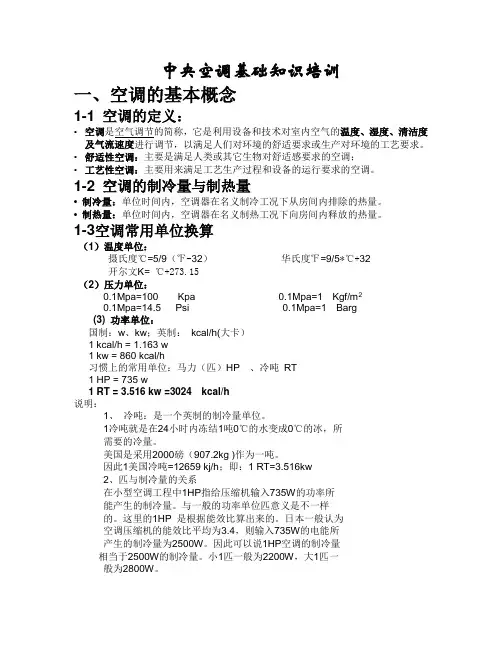

中央空调基础知识培训
一、空调的基本概念
1-1 空调的定义：
• 空调是空气调节的简称，它是利用设备和技术对室内空气的温度、湿度、清洁度及气流速度进行调节，以满足人们对环境的舒适要求或生产对环境的工艺要求。
• 舒适性空调：主要是满足人类或其它生物对舒适感要求的空调；
• 工艺性空调：主要用来满足工艺生产过程和设备的运行要求的空调。
1-2 空调的制冷量与制热量
• 制冷量：单位时间内，空调器在名义制冷工况下从房间内排除的热量。
• 制热量：单位时间内，空调器在名义制热工况下向房间内释放的热量。
1-3空调常用单位换算
（1）温度单位：
摄氏度℃=5/9（℉-32） 华氏度℉=9/5*℃+32
开尔文K= ℃+273.15
（2）压力单位：
0.1Mpa=100 Kpa 0.1Mpa=1 Kgf/m2
0.1Mpa=14.5 Psi 0.1Mpa=1 Barg
(3) 功率单位：
国制：w、kw；英制： kcal/h(大卡）
1 kcal/h = 1.163 w
1 kw = 860 kcal/h
习惯上的常用单位：马力（匹）HP 、冷吨 RT
1 HP = 735 w
1 RT = 3.516 kw =3024 kcal/h
说明：
1、 冷吨：是一个英制的制冷量单位。
1冷吨就是在24小时内冻结1吨0℃的水变成0℃的冰，所
需要的冷量。
美国是采用2000磅（907.2kg )作为一吨。
因此1美国冷吨=12659 kj/h；即：1 RT=3.516kw
2、匹与制冷量的关系
在小型空调工程中1HP指给压缩机输入735W的功率所
中央空调基础知识
l 空调
l 中央空调
l 人工制冷
l 制冷剂
l 工作原理
l 载冷剂
l 水冷螺杆机组
l 风冷冷热水机组
l 风冷冷热风机组
l 末端产品
l 柜式风机盘管机组
l 风机盘管机组
二、 中央空调设计选型
l 空调系统负荷与那些因素有关
l 常用换算单位
l 空调房间负荷估算法
l 系统配置
n 水冷冷水机空调系统
n 风冷冷水机空调系统
n 全空气空调系统
n 风机盘管空调系统
n 风机盘管加新风空调系统
l 制冷主机的选择 l 水泵的选择
l 水管道管径的计算
l 冷却塔的选择
l 电子水处理仪、水过滤器的选择
l 水箱的选择
l 风机盘管的选择
l 空气处理机的选择
三、 中央空调工程造价
四、 中央空调的维护概述
五、 暖气片概述
一、中央空调基础
1、 空调的含义即空气调节。
作用：在任何自然环境下将室内空气维持在一定的温度、湿度、气流速度以及一定的洁净程度。
2、 中央空调：用于实现集中控制大型空间或多房间的空气调节系统。
3、如何实现空气调节：采用人工制冷的方式
含义：人为将冷却系统中热量排放至环境介质中去，使被冷却系统降温至比环境更低的温度。
冷却系统中有冷热交换的制冷设备：压缩机、冷凝器、蒸发器、节流器、中间冷却器、回热器。
无冷热交换的制冷设备：贮液器、集油器、空气分离器、阀件。 制冷设备（制冷机）作为冷源用于降温、除湿，所用制冷工质即制冷剂。

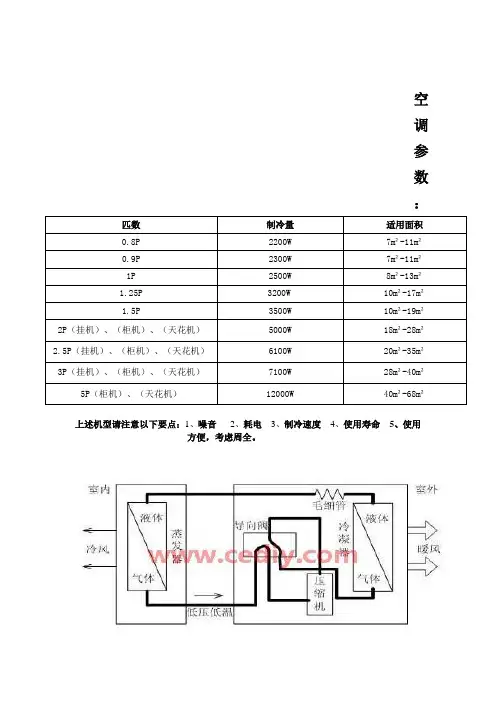

空调参数：
匹数 制冷量 适用面积
0.8P 2200W 7m²-11m²
0.9P 2300W 7m²-11m²
1P 2500W 8m²-13m²
1.25P 3200W 10m²-17m²
1.5P 3500W 10m²-19m²
2P（挂机）、（柜机）、（天花机） 5000W 18m²-28m²
2.5P（挂机）、（柜机）、（天花机） 6100W 20m²-35m²
3P（挂机）、（柜机）、（天花机） 7100W 28m²-40m²
5P（柜机）、（天花机） 12000W 40m²-68m²
上述机型请注意以下要点：1、噪音 2、耗电 3、制冷速度 4、使用寿命 5、使用方便，考虑周全。
压缩机吸入低温低压的制冷剂气体，经压缩后逐渐变成高温高压的制冷剂气体，经
冷凝散热后逐渐转换成低温高压的制冷剂液体，经过节流阀节流降压后，进入蒸发器，在蒸发器内吸热制冷逐渐变为低温低压制冷剂气体，不断循环，达到制冷的目的。
大金中央空调系列产品
1,、分体机（FTXP、FTXS、FTXG、FTXH为大金分体壁挂机系列）
型号 匹数 制冷量 适用面积 遥控类别 备注
25 1 2500W 8m²-13m² 无线遥控 冷暖全直流变频，环保冷媒（R410A）。高低落差10m,管道最长15m.
32 1.3 3200W 12m²-18m² 无线遥控 冷暖全直流变频，环保冷媒（R410A）。高低落差10m,管道最长20m.
35 1.5 3500W 12m²-21m² 无线遥控 冷暖全直流变频，环保冷媒（R410A）。高低落差10m,管道最长20m.
46 1.8 4600W 12m²-25m² 无线遥控 冷暖全直流变频，环保冷媒（R410A）。高低落差10m,管道最长25m.
50 2 5000W 18m²-30m² 无线遥控 冷暖全直流变频，环保冷媒（R410A）。高低落差10m,管道最长25m.
