第一章建筑设计说明第一篇：第一章建筑设计说明第一章建筑设计说明1.1建筑设计说明1.1.1工程概况1.项目名称：西安明达中学教学楼；2.建设地点：西安市雁塔区纬一街；3.建筑用途：教学楼；4.建筑层数：四层；5.总建筑面积：约4000m2；6.结构类型：钢筋混凝土框架结构；7.建筑物耐火等级：二级；8.建筑物场地类别：Ⅱ类；9.建筑物抗震设防烈度：8度，框架抗震等级为二级，设计地震分组为第二组，设计基本地震加速度值为0.2g；10.建筑物耐久年限：50年；11.相对标高±0.000等于绝对标高值（黄海系）411.50。
1.1.2设计依据1.西安市规划局批准的总平面图及方案设计文件；2.消防部门审批通过的总平面位置图；3.明达中学提供的设计委托书，4.西安市的气象水文资料；5.相关的国家设计规范、规程和地方法规、标准；1.1.3设计范围1.本设计文件包括的平面、立面、剖面设计；2.水暖电参考条件，不进行设计； 3.选用内外装修材料。
1.1.4设计思路就建筑平面形式而言，“一”字形是稳定的结构形式。
考虑工程项目为教学楼，属于重要的公共建筑，因此，在设计上力求安全的同时满足建筑教学功能，并完成外立面的造型设计是本次设计的总体思路。
具体如下：1.该教学楼在外观上大致为左右对称；2.根据中小学校设计规范及建筑设计放火规范，在教学楼的左、中、右部分分别设置一步楼梯，并设置三个安全出口；3.办公室、文印室等设在一层，普通教室设在二、三层，功能教室设在顶层。
1.1.5详细设计过程1.普通教室设计按照中小学校设计规范（GB50099-2011）要求，普通教室面积约69m2，容纳50-60人，并在教室后设置小型储物柜，窗地比满足1/5。
2.阶梯教室设计按照阶梯教室设计要求，教室面积约为138m2，容纳120人左右，窗地比满足1/5。
3.多媒体教室设计在普通教室的基础上增加多媒体设备。
4.计算机教室设计面积约69m2,桌椅沿侧墙布置，并设置辅助用房公管理者使用。

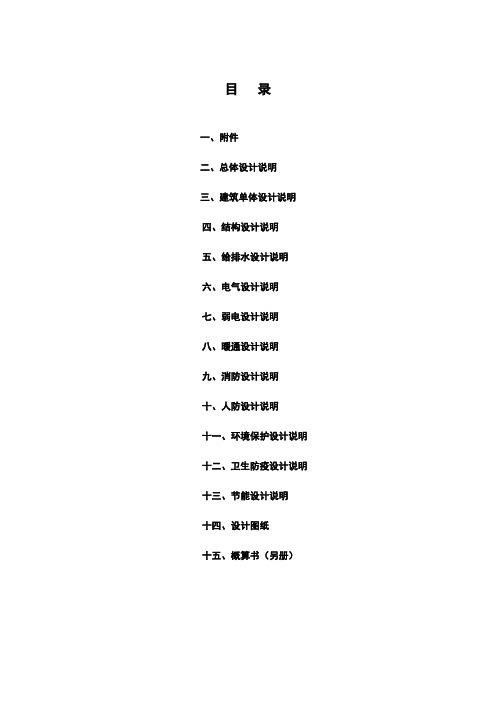

目录一、附件二、总体设计说明三、建筑单体设计说明四、结构设计说明五、给排水设计说明六、电气设计说明七、弱电设计说明八、暖通设计说明九、消防设计说明十、人防设计说明十一、环境保护设计说明十二、卫生防疫设计说明十三、节能设计说明十四、设计图纸十五、概算书（另册）总体设计说明一、设计依据1，《建设项目选址意见书》（编号（2005）年浙规定字01000873号）2，《杭州市发展和改革委员会》投资项目调整审批意见（杭发改批复【2008】193号）3，《市委办通报》（市委办通报【2008】146号）4，杭州高级中学钱江新城校区建设工程建筑方案设计招标任务书。
5、浙江大学建筑设计研究院与杭州市钱江新城建设指挥部签订的设计合同。
6，甲方提供的各类用房面积测算表，电子版地形图、规划红线图。
7，甲方有关会议纪要和相关的设计资料。
8，钱江新城建设指挥部提供的关于杭州高级中学钱江新城校区初步设计阶段有关问题的回复。
9，国家、浙江省有关工程规划、设计的规范和标准。
10, 浙江省工程建设标准《寄宿制普通高级中学建设标准》DB 33/1025－200611，浙江省标准《公共建筑节能设计标准》DB 33/1036－2007二、项目概况1，基地区位本次规划的杭州高级中学钱江新城校区位于杭州市江干区，钱塘江北岸的七堡，距离钱江新城核心区2.5公里，离杭高老校区9公里，西侧有省水利水电河口海岸研究所。
基地南临钱江新城主干道沿江大道，北至饮水河路，东临七华路、西至五号港路。
规划总用地面积为8.87公顷，用地东西长约303米，南北进深约280米。
2，建设目标规划为寄宿制高级中学，办学规模为36个班，学生人数为2200人（含国际交流中心学生200人），教工人数将近200人。
三、设计范围本项目总用地面积为88691，地上总建筑面积为103336平方米。
校区建设主要内容为：国际交流中心，行政办公楼、校史馆，体育健身中心，图书信息楼，艺术楼，科技楼，教学楼，学生宿舍楼，外籍教师公寓，食堂，看台，地下室等以及相关辅助用房。
目录第一篇建筑初步设计说明 (6)1总说明 (6)1.1工程设计主要依据 (6)1.2工程概况 (9)1.3 建设规模和设计范围 (10)1.4 设计特点1.5总指标 (10)1.6需要注意的问题 (13)2总平面 (14)2.1总平面设计依据及基础资料 (14)2.2场地概述： (14)2.3总平面布置及交通组织： (14)2.4竖向布置： (15)2.5绿化设计： (16)2.6 管线平面综合： (16)3建筑： (17)3.1设计依据： (17)3.2设计概述： (17)3.3建筑节能设计 (24)第二篇结构初步设计说明 (27)1总说明 (27)1.1工程概况 (27)1.2工程设计主要依据 (28)2结构设计 (29)2.1高程： (29)2.2楼面荷载： (30)2.2. 主要结构材料 (31)2.3 结构选型 (31)2.4 基础设计 (32)2.5 耐火等级 (32)2.6 主要结构尺寸 (32)2.7 结构计算 (33)2.8 其它 (33)第三篇给排水初步设计说明 (35)1总说明 (35)2 消防系统： (35)3 给水系统： (36)3.1用水量统计 (36)3.2 市政设施 (36)3.3 给水 (36)3.4 计量： (36)3.5 太阳能 (37)4 排水系统： (37)6．管材 (37)第四篇暖通空调初步设计说明 (39)1总说明 (39)1.1工程设计主要依据 (39)2.室内外设计计算参数 (40)2.1室外计算参数 (40)2.2室内设计参数 (40)3. 围护结构热工性能参数要求： (41)4. 采暖热源设计： (41)5 采暖系统设计： (42)5.1户内采暖系统： (42)5.2底层商业采暖系统： (42)5.3保温： (42)6 防火排烟系统设计： (43)7 全楼技术指标 (43)第五篇电气初步设计说明 (44)1总说明 (44)1.1工程设计主要依据 (44)2.设计范围： (44)3.强电系统： (45)3.1变配电系统： (45)3.3、电缆、导线的选型及敷设 (46)3.4、建筑物防雷、接地系统及安全措施 (47)4.弱电系统： (49)4.1综合布线系统 (49)4.2有线电视系统 (49)4.3安全防范系统(可视对讲系统、入侵报警系统） (49)5其它 (50)附录： (50)第七篇消防设计专篇 (54)1.设计依据： (54)2.工程概况： (55)3.总平面： (59)4.建筑防火： (60)5.消防给水： (61)6. 防火排烟系统设计： (62)附录：图纸目录 (62)第八篇环境保护及节能说明专篇 (67)1总说明 (67)1.1工程设计主要依据 (67)2 建筑用水量统计： (67)3 节水措施 (68)5 固体垃圾处理： (69)6 废气处理： (69)7节能设计： (69)第一篇建筑初步设计说明1总说明1.1工程设计主要依据1.1.1国家和地方现行的各项设计规范、规程和规定。

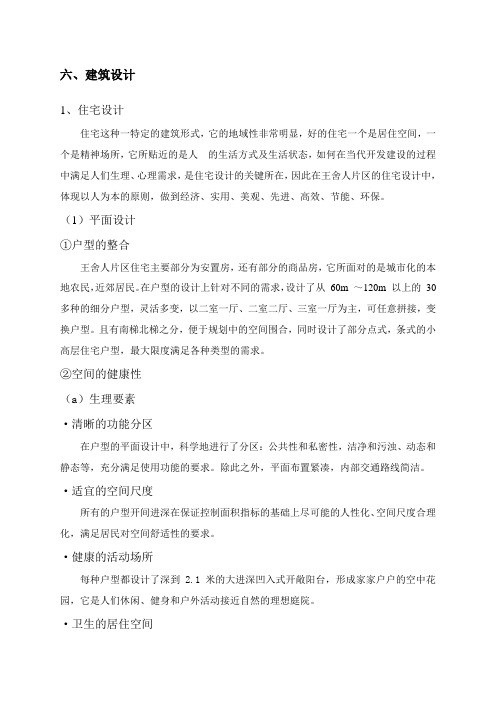

六、建筑设计1、住宅设计住宅这种一特定的建筑形式，它的地域性非常明显，好的住宅一个是居住空间，一个是精神场所，它所贴近的是人的生活方式及生活状态，如何在当代开发建设的过程中满足人们生理、心理需求，是住宅设计的关键所在，因此在王舍人片区的住宅设计中，体现以人为本的原则，做到经济、实用、美观、先进、高效、节能、环保。
（1）平面设计①户型的整合王舍人片区住宅主要部分为安置房，还有部分的商品房，它所面对的是城市化的本地农民，近郊居民。
在户型的设计上针对不同的需求，设计了从60m ～120m 以上的30 多种的细分户型，灵活多变，以二室一厅、二室二厅、三室一厅为主，可任意拼接，变换户型。
且有南梯北梯之分，便于规划中的空间围合，同时设计了部分点式，条式的小高层住宅户型，最大限度满足各种类型的需求。
②空间的健康性（a）生理要素·清晰的功能分区在户型的平面设计中，科学地进行了分区：公共性和私密性，洁净和污浊、动态和静态等，充分满足使用功能的要求。
除此之外，平面布置紧凑，内部交通路线简洁。
·适宜的空间尺度所有的户型开间进深在保证控制面积指标的基础上尽可能的人性化、空间尺度合理化，满足居民对空间舒适性的要求。
·健康的活动场所每种户型都设计了深到 2.1米的大进深凹入式开敞阳台，形成家家户户的空中花园，它是人们休闲、健身和户外活动接近自然的理想庭院。
·卫生的居住空间在户型的设计中南向设置了各种类型的窗户，如飘窗、角窗、凸窗，落地窗等（包括大面积阳台玻璃门），最大限度的满足充分的日照要求；同时配合户型平面顺畅的气流组织，形成良好的通风换气，各个功能房间均有明亮的采光，让住户充分享受自然带来的干净卫生的生活环境。
·灵活的可改空间由于本片区内目前设计有一定量的小面积安置房，随着发展以后可能不能满足居住要求，因此在设计中也考虑了左右、上下户型合并升级履行为大户型的可能。
同时在户型的设计也尽量老虎为住户自我升级提供可能，如大进深凹入式阳台，可封闭改造为小房间或厅的一部分等等。

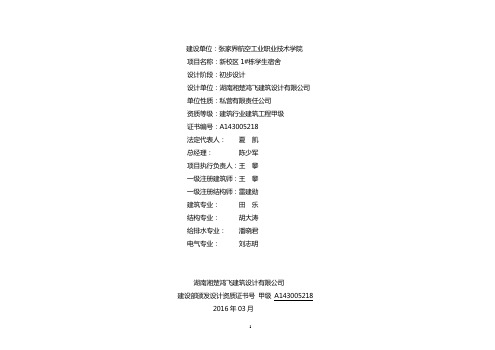

建设单位：张家界航空工业职业技术学院项目名称：新校区1#栋学生宿舍设计阶段：初步设计设计单位：湖南湘楚鸿飞建筑设计有限公司单位性质：私营有限责任公司资质等级：建筑行业建筑工程甲级证书编号：A143005218法定代表人：夏凯总经理：陈少军项目执行负责人：王攀一级注册建筑师：王攀一级注册结构师：雷建勋建筑专业：田乐结构专业：胡大涛给排水专业：潘晓君电气专业：刘志明湖南湘楚鸿飞建筑设计有限公司建设部颁发设计资质证书号甲级A1430052182016年03月张家界航空工业职业技术学院新校区1#栋学生宿舍初步设计（文字说明）湖南湘楚鸿飞建筑设计有限公司二零一六年三月目录第一章设计总说明第二章总平面图设计第三章建筑设计第四章无障碍设计第五章结构设计第六章电气设计第七章给排水设计第八章消防设计专篇第九章环保设计专篇第十章建筑节能专篇第十一章项目概算（详见概算编制）第一章设计总说明1.1设计依据1.1.1 主要技术标准（1）《民用建筑设计通则》GB 50352—2005；（2）《无障碍设计规范》GB 50763-2012；（3）《建筑设计防火规范》GB 500016-2014；（4）《宿舍建筑设计规范》JGJ36-2005；；（5）《城市道路和建筑物无障碍设计规范》GB50763-2012；（6）《高等职业学校建设标准》（教育部2013）；（7）《公共建筑节能设计标准》GB50189-2005；（8）《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010；（9）《建筑工程设计文件编制深度规定》(2008年版);（10）《工程建设标准强制性条文》房屋建筑部分；（11）张家界市规划设计研究院做出的修建性详细规划调整设计；（12）业主对项目建设的设想及设计要点；（13）国家颁布的现行工程设计规范、标准和强制性条文。
1.2 工程概况1 工程名称：新校区1#栋学生宿舍2 工程地点：1#栋学生宿舍位于张家界航空工业职业技术学院新校区院内，北临吉首大学张家界学院新校区，南临天门一号住宅小区，东临张清公路，西侧为自然山体。
目录第一章：总论 (3)1．1、概述： (3)1．2、设计依据： (3)1．4、经济技术指标 (5)第二章：总平面设计 (5)2．1、建设用地概况： (5)2．2、总平面规划设计原则： (5)2．3、总平面规划设计： (5)2．4、竖向设计： (6)第三章：建筑专业设计说明 (6)3.1、建筑设计原则： (6)3.2、建筑主要特征概述： (6)3.3、建筑立面设计 (6)3.4、剖面设计： (7)3.5、无障碍设计: (7)3.6、主要装修用料： (7)3.7、建筑项目主要特征表： (7)第四章结构专业设计说明 (8)4.1、设计依据 (8)4.2、工程概况 (8)4.3、上部结构方案 (8)4.4、主要结构材料 (8)4.5、楼面活荷载取值 (9)4.6、地质概况 (9)4.7、基础方案 (10)4.8、上部结构 (10)4.9、结构计算结果分析 (10)4.10、主要结构抗震及构造措施 (10)第五章给排水设计说明 (11)5．1、设计依据 (11)5．2、设计范围 (11)5．3、给水系统 (11)5．4、排水系统 (11)5．5、消防系统 (12)5.6、灭火器配置 (12)5.7、节能、环保 (12)第六章暖通设计说明 (12)6．1、设计依据 (12)6．2 工程概况 (13)6．3 设计范围： (13)6．4、设计计算参数： (13)6．5、热工设计参数：严寒(B)区 (13)6．6、采暖系统 (13)6．7 通风系统防排烟系统 (14)6．8 节能环保 (14)第七章电气设计 (15)7.1 设计依据： (15)7.2建筑概况: (15)7.3 供、配电系统： (15)7.4 照明系统： (15)7.5 防雷接地： (16)7.6 电话： (16)7.7 有线电视: (16)7.8 微机网络系统： (16)7.9 安全防范系统： (16)7.10 火灾自动报警系统： (16)第八章：消防设计专篇 (17)8.1设计依据： (17)8.2、建筑类别及耐火等级： (17)8.3、总平面消防设计： (17)8.4、建筑消防设计： (17)8.5给排水消防设计： (17)第九章节能设计专篇 (17)9.1、建筑专业节能设计说明： (17)9.2、给排水专业节能设计说明： (18)9.3、暖通专业节能设计说明： (18)9.4、电气专业节能设计说明： (18)第十章环境保护设计专篇 (18)11.1、环境保护建筑专业设计说明 (18)11.2、环境保护给排水专业设计说明 (18)11.3、卫生防疫措施 (18)第十一章无障碍设计专篇 (18)12.1、设计原则 (18)12.2、设计部位及措施 (18)附表：建筑门窗表附图第一章：总论1．1、概述：1.1.1、概述：天祝县第一中学综合实验楼，位于天祝县第一中学校园内，用地东侧为祝贡路，西侧为规划莫科路，北侧和南侧均为居民住宅。
某住宅小区边坡工程支护设计图版次：第一版设计阶段：施工图×××××有限公司××××××Co.,Ltd二〇一四年五月二十日××××住宅小区内边坡工程施工图×××××住宅小区内边坡工程工程编号：B-2014-0501××××有限公司××××× Co.,Ltd二〇一四年五月二十日设计总说明一、工程概况×××县×××城中村改造×××住宅小区位于×××县×××开发区内，×××以东，×××路以北，地理位置优越，竣工后交通便捷。
场地所处地貌单元为丘陵岗地，地形起伏较大，由于建设需要，小区内经开挖后形成了较高边坡，主要有两段，分别位于12#楼、13#楼北侧及13#楼、19#楼、运动场东侧，具体可参见边坡防护平面布置图。
考虑到拟建建筑物距离坡脚很近，而且东侧边坡距离铁路轨道线不足30米，如果边坡出现失稳，将威胁到建筑物及坡底活动的群众安全甚至影响铁路路基稳定，严重影响生命财产安全及社会稳定，因此，本边坡工程的安全等级划分为一级。
根据相关资料分析，本场地边坡坡脚地面标高取25.00m~26.45m，坡顶地面标高为27.10m~33.40m，设计边坡高度为0.60m~6.90m；因此需进行专门的边坡挡墙加固设计。
二、编制依据1）、《×××县×××城中村改造×××住宅小区场地岩土工程勘察报告》（地矿赣西地质工程勘察院）；2）、《建筑边坡工程技术规范》（GB50330-2002）；3）、《建筑地基基础设计规范》（GB50007-2002）；4）、《混凝土结构设计规范》（GB50010-2002）；5）、国家建筑标准设计图集《挡土墙（重力式、衡重式、悬臂式）》（04J008）中国建筑标准设计研究院；6）、建设单位提供的小区总平图等。
第一章建筑初步设计说明一、工程概况XX开发区中学位于浙江省XX县，学校规模为60班中学，由一栋综合楼、一栋实验楼、一栋食堂、一栋体育馆、三栋教学楼、两栋宿舍楼组成。
总用地面积72478.3平方米，总建筑面积60457平方米。
二、设计依据1、工程设计合同SH1000042、XX开发区中学地形图1：500（电子版）3、由中国建筑XX设计研究院有限公司编制的经业主认可的设计方案。
设计遵照下列有关国家规范进行：1、《中小学校建筑设计规范》（GBJ 99—86）2、《体育建筑设计规范》(JGJ 31-2003)3、《建筑设计防火规范》（GB50016-2006）4、《民用建筑设计通则》（GB50352-2005）5、《城市道路和建筑物无障碍设计规范》（JGJ50-2001）6、现行的其他相关国家政策标准规范及浙江省地方基本建设规定三、设计目标设计力求充分满足现代化中学的功能要求，且充分考虑其基地特征。
为了提供一所美观新颖的现代化中学，设计提出了以下目标：1）21世纪现代化中学的标准：在此特定的基地上提出最佳的现代化中学的设计方案。
采用先进的教学设备，建筑系统和信息管理技术，综合建造成本、运营成本、技术成本，注重环保、节能、可持续发展。
2）以人为本的人文学校：以学生为中心，内部环境与外部环境相结合，学习空间与公共空间并重。
突出“环境--心理—学习”的教学模式的建筑创意及环境对人的心理感应作用。
合理组织公共空间，提供轻松舒适的学习环境。
注重人性化的细节设计，完善各种体育活动设施，促进学生德智体全面发展。
3）阳光、朝向：教学用房有尽可能多的日照和自然通风。
教学楼均为南北方向布置，教学用房均采用天然采光。
4）园林生态学校：将学校有机地融合在整个基地的园林风格的自然绿化环境中，最大限度的扩大景观环境空间。
5）学校功能分区明确、流线顺畅：功能区域模块化；功能结构灵活化；单元流程体系化，各类人流、车流明确；主要出入口能够方便地识别，明确区分公共走道、教师人员及学生的流线。
第一章初步设计总说明一、概述：维西县林业棚户区改造项目拟建于老好村（新城规划区），东面是连接剑川和丽江的兴维大道，南面是维西县新规划的行政中心，西面是新建成的廉租住房，北面是居住区。
周边生活和市政设施配套成熟。
依山傍水，环境幽雅，是一个适合人居的良好环境。
二、设计依据：1、维西县土地管理局对方案的批复意见；2、维西县规划局提供1/2000及1/500地形图及道路红线图；3、业主提供的维西县林业棚户区改造项目初步设计任务书；4、业主提供的维西县林业棚户区改造项目的勘察报告书；5、国家及维西县现行有关城市规划和建筑设计的法规、条例等；6、双方签订设计合同，合同号01016。
三、自然条件：1、主导风向全年主导风向为东北向，夏季主导风向为东南风。
2、年平均气温16.5℃，最低-18.1℃，最高39.4℃3、年降雨总量1204.5毫米，一日最大降雨量317.4毫米，一小时最大降雨量98.6毫米。
4、冬季室外平均风速2.7米/秒，夏季平均2.6米/秒。
5、基本风压：0.3千牛/平方米。
6、雪载0.4千牛/平方米。
7、地震烈度：七度，抗震设防烈度为7度。
8、最大冻土深度10厘米。
9、场地地下水位及地质情况，详结构说明书。
四、工程规格及项目组成：维西县林业棚户区改造项目又十栋单体组成，每栋单体地上五层，无地下室。
每栋单体分为四个单元，每个单元有十户住户。
每个单体有一道分隔缝。
第二章总体设计一、场地概述：1、本工程场地位于老好村（新城规划区），西临三江植物园,东临老好村，东北面临南路小区，东南面临维西县规划的行政中心。
用地周边商业设施、文化娱乐设施齐全，且交通十分便利、地理和周边环境均非常优越，为维西县林业棚户区改造项目提供了良好的居住条件。
二、规划要求：1、本工程根据业主和规划局的意见。
并结合设计人员对全国小区的考察成果几易其稿。
针对人的需求努力形成一个具有居住、休闲、康体及交流等功能的高尚住宅楼群。
2、维西县林业棚户区改造项目总用地45.47亩，主体均按维西县规划局对方案的批复留出相应间距，并满足国家防火规范要求。
初步设计文字说明第一章设计总说明1.1设计依据1.1.1设计立项批准文；1.1.2建设用地红线图；1.1.3长沙县建设项目规划设计条件通知书；1.1.4长沙市城市规划管理技术规定（修订）；1.1.5《民用建筑设计通则》GB 50352-2005；1.1.6《建筑设计防火规范》GB50016-2006；1.1.7《工业企业总平面设计规范》GB 50187-93；1.1.8《建筑地面设计规范》：GB50037-96；1.1.9《建筑采光设计标准》GB50033-2001；1.1.10《屋面工程技术规范》：GB50345-2012；1.1.11《建筑玻璃应用技术规程》：JGJ113-2009；1.1.12《建筑工程设计文件编制深度规定》（2008年版）；1.1.13《工程建设标准强制性条文》（房屋建筑部分）（ 2013 版）；1.1.14《中南地区建筑标准设计建筑图集》；1.1.15《建筑内部装修设计防火规范》 GB50222-95 （2001年修订版）；1.1.16《高层民用建筑设计防火规范》（GB 50045-2005）1.1.17甲方的设计委托书，工艺设计条件，以及建设方认可的方案设计。
1.2 自然条件1.2.1场地概况拟建项目为湖南星耀电力置业有限公司研发及仓储中心，场地位于长沙县湘龙街道土桥村。
厂区场地略有高差，规划总用地面积10845m2（约16.27亩）。
整个场地最大高差约为0.7米。
1.2.2气象资料常年主导风向：西北频率26%历年极端最高温度 40.6℃历年极端最低温度 -11.3℃历年最热平均温度 29.4℃历年最冷月平均温度 4.6℃年平均降雨量 1422mm月最大降雨量 192.5mm冬季相对湿度 79%夏季相对湿度 61%全年平均月照时数 1726h历年平均月照率 39%1.2.3工程规模及设计范围本工程是湖南星耀电力置业有限公司研发及仓储中心，规划用地面积10845m2（约16.27亩），总建筑面积19103.68m2。
本次设计范围为星耀置业研发楼、仓储中心，受甲方的委托，我公司承担该项目的设计任务。
研发楼、仓储中心总建筑面积19103.68m2；建筑层数研发楼为8层，仓储中心5层。
第二章总平面设计2.1概况本项目拟建场地为规则的长方形平面。
地块西边临城市干道，临路边规划了主要出入口，满足城市规划相关规范的要求。
拟建场地地势略有高差。
2.2总平面布置2.2.1规划布局根据用地条件和项目功能，并突出仓储中心的主体功能。
在总平面规划布局设计中强化功能分区模式。
本项目研发楼、仓储中心，布置在主入口东西侧，每栋都退后红线≥10米，满足建筑红线退让，同时也有利于使用与管理。
2.2.2入口布置及道路组织本场地的人流主要入口设置在西临近道路，在研发楼前面布置小型广场，便于人流疏散环绕。
同时在建筑物的四周布置消防车道，环绕整个场地，且道路宽度及转弯半径均满足消防设计要求。
厂区设有小车停车位18个，货车停车位11个，以满足办公与装卸货物需要。
2.2.3周边退让本项目建筑退让用地红线均≥10m，均满足《长沙县建设项目规划设计条件通知书》和《长沙市城市规划管理技术规定》的要求。
2.2.4场地标高（竖向设计）根据厂区场地建设要求，结合厂区场地现状地形，场内主要道路最小坡度为1.15%，满足交通及排水组织的要求及相关要求。
2.3主要技术经济指标1、规划总用地面积 10845.0m2（约16.27亩）2、有效用地面积 10000.0m2（约15.00亩）3、建筑占地面积 3421.35㎡4、总建筑面积 19103.68㎡其中：研发楼建筑面积： 8921.65㎡仓库建筑面积： 9790.0㎡设备房建筑面积： 392.03㎡5、计容积率建筑面积: 18712.05㎡6、建筑密度 33.93%7、建筑容积率 1.878、绿地率 14.70%9、小车停车位： 18个10 货车停车位： 11个第三章建筑设计3.1 建筑3.1.1 研发楼1.工程概况湖南星耀电力置业有限公司研发楼建筑面积8921.65m2。
用地范围见规划总平面图，建筑场地绝对标高详规划总平面图，建筑高度为29.00m，室内外高差为0.300m，火灾危险性类别为二类高层。
本项目研发楼结构型式为框架结构。
屋面排水为双向两坡排水，屋面坡度3%。
2.建筑布局及交通组织：湖南星耀电力置业有限公司研发楼设有4个出入口，楼梯梯段疏散宽度和最大疏散距离符合《建筑设计防火规范》疏散要求。
3.间距及消防根据甲方提供的使用要求，本研发楼火灾危险性类别为二类高层，设置为一个防火分区，耐火等级为二级，根据《建筑设计防火规范》的要求。
研发楼设计满足消防设计要求。
单体设计严格按《建筑设计防火规范》要求进行设计。
研发楼地下布置水泵房和消防水池，消防用水量396T。
4.主要建筑装饰及装修做法地面:C25砼地面。
外墙面:灰、白麻墙砖。
屋面:保温屋面，面层为地砖。
门窗:铝合金门窗3.1.2 仓储中心1.工程概况湖南星耀电力置业有限公司仓储中心建筑面积9790.0m2。
用地范围见规划总平面图，建筑场地绝对标高详规划总平面图，建筑高度为22.8m，室内外高差最小为0.80m，火灾危险性类别为丁类。
屋面排水为双向两坡排水，屋面坡度3%。
本工程结构类型为框架结构，柱网跨度为7跨，最大跨为8.4m，柱距为7.8m。
2.建筑布局及交通组织：湖南星耀电力置业有限公司仓储中心设有6个出入口，每个出入口均带有安全疏散的小门，疏散宽度和最大疏散距离符合《建筑设计防火规范》要求。
3.间距及消防根据甲方提供的要求，本仓储中心火灾危险性类别为丁类，设置为一个防火分区，耐火等级为二级，根据《建筑设计防火规范》的要求，除梁、柱可采用无防火保护的金属外，其他所有钢构件必须采用消防部门认可的防火涂料涂刷，达到二级耐火等级要求。
本工程布置消防车道，东、南、西、北面消防车均可抵达，直接形成消防扑救面，满足消防设计要求。
单体设计严格按《建筑设计防火规范》要求进行设计。
4.主要建筑装饰及装修做法地面:C25砼地面。
外墙面: 乳白色彩板，白色墙砖。
屋面: 单层彩板保温屋面，面层为蓝色。
门窗:铝合金门窗、彩板推拉门（带小门用于疏散）。
第四章结构设计4.1工程概况本项目为湖南星耀电力置业有限公司，共新建2栋建筑，研发及仓储中心主体均为砼框架结构。
4.2设计依据4.2.1《建筑结构荷载规范》 GB50009-20124.2.2《建筑抗震设计规范》 GB50011-20104.2.3《混凝土结构设计规范》 GB50010-2010 4.2.4《砌体结构设计规范》 GB50003-20114.2.5《建筑地基基础设计规范》 GB50007-20114.2.6《建筑结构可靠度设计统一标准》 GB50068-20014.2.7《建筑工程抗震设防分类标准》 GB50223-20084.2.8《高层建筑混凝土结构技术规程》JGJ 3—20104.2.9《民用建筑可靠性鉴定标准》GB502924.2.10《中国地震动参数区划图》GB18306-2001；4.2.11《长沙市城市抗震设防区划》（1998）；4.2.12业主提出的设计要求及建筑专业提供的有关图纸、资料4.3主要设计参数及荷载取值：4.3.1主要设计参数研发楼、仓储中心建筑结构安全等级为二级，结构的使用年限为50年。
砌体质量控制等级为B级。
根据国家标准《建筑抗震设计规范》（GB50011-2010）的规定，本工程所在地长沙县地震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组，建筑场地类别为Ⅱ类，场地地段地震动反应谱特征周期为0.35s，结构阻尼比为0.05，地震影响系数为0.04。
4.3.2工程地质及水文地质条件4.3.2.1地层根据钻探揭露，拟建场地主要地层为素填土、残积粉质黏土、强风化泥质砾岩。
现将各层的特征从上而下分别描述如下（其中①－③为地层序号）：①、素填土（Qml）：黄褐色，主要由粘性土回填而成，系近期堆积而成，结构松散，尚未完成自重固结。
该层在该场地内仅在内仅在ZK1、ZK2、ZK3、ZK4、ZK5、ZK6、ZK7、K8、ZK9、ZK10、ZK18钻遇，层厚：0.50-1.10m。
②、粉质黏土（Qel）：红褐色，硬塑～坚硬，干强度中等，中等韧性，摇振反应无，稍有光泽，系砾岩风化残积而成，含未风化完的岩石碎块，夹斑纹状黑色氧化铁结核。
该层场地内各孔均钻遇，层厚1.30m-2.40m。
③、强风化泥质砾岩（K）：灰褐色，呈砾粒状结构，巨厚层状，主要矿物成分为石英，其次为云母，岩芯较破碎，呈碎块、短柱状，岩体较破碎，节理裂隙发育，属极软岩，岩体基本质量等级为Ⅴ级，岩石质量指标为差的（RQD=20-50）。
该层各钻孔均钻遇，层厚不详，揭露最大厚度为9.20m。
各岩土层的分布及变化情况详见《地层统计表》、《工程地质剖面图》和《钻孔柱状图》。
表7 各地层岩土工程参数建议值表地层编号地层名称承载力特征值fak(kPa)压缩模量Es(MPa)抗剪强度重度γ（KN/m3）c（kPa）φ（°）1 素填土①/ 2.0 10 8 18.02 粉质粘土②180 6.0 30 13 203 强风化砾岩③400 50* 60 30 22注：1）表7中主要持力层的天然地基承载力特征值fak建议采用载荷试验进行复核。
2）当基础置于不同地层上时，须考虑不均匀沉降对拟建建筑的影响。
3）表中带“*”者为变形模量。
4.3.3水文地质1、因拟建场地内研发楼有一层地下室，根据勘察报告，结合周边环境情况，建议研发楼抗浮设计水位为69.50m。
2、勘察期间，各钻孔均未钻遇地下水，且24小时后孔内滞水无法进行取样，因此判定拟建场地内地下水贫乏。
我方根据周边其他项目的环境类型及经验判定该场地内的土对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。
4.3.4恒荷载标准值（不包括结构自重）200页岩多孔砖（双面粉刷）： 2.6kN/㎡100页岩多孔砖（双面粉刷）： 1.8kN/㎡4.3.5活荷载标准值不上人屋面：0.5kN/㎡其它相关的标准值按建筑结构规范选用。
4.3.6风荷载基本风压：W0=0.35kN/㎡风压高度系数按C类取值，地面粗糙度 B类。
风荷载体型系数：-1.34.3.7雪荷载基本雪压：S0=0.45 kN/㎡，雪荷载准永久值系数分区为Ⅲ区。
4.4基础设计场地地面根据湖南中扬建设工程有限责任公司2014年4月提供的《星耀电力有限公司研发及仓储中心施工图设计阶段岩土工程详细勘察》，本工程研发楼、仓储中心基础采用天然地基浅基础，研发楼以强风化砾岩③作为持力层，仓储中心以残积粉质黏土②作为持力层。
4.5上部结构设计根据建筑功能要求和结构受力需要，本项目结构体系：4.5.1 均采用砼框架结构，采用中国建科院编制的2010年版PKPM-SATWE系列软件计算。
