微电子器件的电磁兼容性研究在当今科技飞速发展的时代，微电子器件已经成为了我们生活和工作中不可或缺的一部分。
从智能手机、电脑到各种智能家电，微电子器件的应用无处不在。
然而，随着电子设备的日益复杂和密集，电磁兼容性问题也日益凸显。
电磁兼容性（Electromagnetic Compatibility，简称 EMC）指的是电子设备在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
对于微电子器件来说，确保良好的电磁兼容性至关重要，否则可能会导致性能下降、数据错误甚至设备故障。
微电子器件电磁兼容性问题的产生主要源于两个方面：一是器件内部的电磁干扰，二是外部环境中的电磁干扰。
在器件内部，由于集成电路的高度集成化和工作频率的不断提高，信号传输速度加快，电流和电压的变化也更加迅速。
这就会导致电磁辐射的增加。
同时，不同电路模块之间的相互干扰也可能会影响器件的正常工作。
例如，数字电路中的高速时钟信号可能会通过电源线或地线耦合到模拟电路中，从而引入噪声。
外部环境中的电磁干扰来源则更加广泛。
常见的有无线电广播、移动通信、电力传输系统等。
这些外部干扰源产生的电磁波可能会通过空间辐射或者电源线、信号线的传导进入微电子器件，对其造成影响。
为了研究微电子器件的电磁兼容性，我们需要从多个方面入手。
首先是对电磁干扰源的特性进行分析。
了解干扰源的频率、幅度、波形等参数，有助于我们评估其可能对微电子器件造成的影响。
例如，对于一个工作在高频段的无线电发射机，其发射的电磁波能量可能会对附近的微电子器件产生较强的干扰。
其次，传播途径的研究也非常重要。
电磁干扰可以通过空间辐射、导线传导以及电磁场耦合等方式传播。
对于空间辐射，电磁波的传播特性受到环境因素的影响，如障碍物、反射和折射等。
而导线传导则与导线的阻抗、长度以及连接方式等有关。
通过对传播途径的研究，我们可以采取相应的措施来阻断或削弱干扰的传播。
在微电子器件自身的电磁敏感性方面，不同的器件对电磁干扰的抵抗能力存在差异。

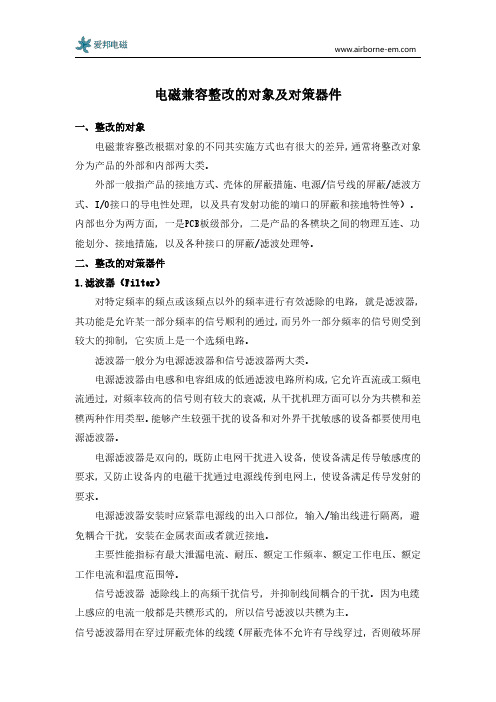

电磁兼容整改的对象及对策器件一、整改的对象电磁兼容整改根据对象的不同其实施方式也有很大的差异，通常将整改对象分为产品的外部和内部两大类。
外部一般指产品的接地方式、壳体的屏蔽措施、电源/信号线的屏蔽/滤波方式、I/O接口的导电性处理，以及具有发射功能的端口的屏蔽和接地特性等）。
内部也分为两方面，一是PCB板级部分，二是产品的各模块之间的物理互连、功能划分、接地措施，以及各种接口的屏蔽/滤波处理等。
二、整改的对策器件1.滤波器（Filter）对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能是允许某一部分频率的信号顺利的通过，而另外一部分频率的信号则受到较大的抑制，它实质上是一个选频电路。
滤波器一般分为电源滤波器和信号滤波器两大类。
电源滤波器由电感和电容组成的低通滤波电路所构成，它允许直流或工频电流通过，对频率较高的信号则有较大的衰减，从干扰机理方面可以分为共模和差模两种作用类型。
能够产生较强干扰的设备和对外界干扰敏感的设备都要使用电源滤波器。
电源滤波器是双向的，既防止电网干扰进入设备，使设备满足传导敏感度的要求，又防止设备内的电磁干扰通过电源线传到电网上，使设备满足传导发射的要求。
电源滤波器安装时应紧靠电源线的出入口部位，输入/输出线进行隔离，避免耦合干扰，安装在金属表面或者就近接地。
主要性能指标有最大泄漏电流、耐压、额定工作频率、额定工作电压、额定工作电流和温度范围等。
信号滤波器滤除线上的高频干扰信号，并抑制线间耦合的干扰。
因为电缆上感应的电流一般都是共模形式的，所以信号滤波以共模为主。
信号滤波器用在穿过屏蔽壳体的线缆（屏蔽壳体不允许有导线穿过，否则破坏屏蔽效能，需使用馈通滤波器）、设备内部互连的隔离（数字电路与模拟电路、强信号与弱信号等相互干扰）和外部的连接电缆（等效为天线，接收和耦合干扰信号）等方面。
信号滤波器按安装方式可分为线路板滤波器、贯通滤波器和连接器滤波器等几种，线路板滤波器适合于安装在线路板上，比较方便，但高频效果稍差一些；贯通滤波器适合于安装在屏蔽壳体上，适合于单根导线穿过屏蔽体；连接器滤波器适合于安装在屏蔽机箱上，用于多根线缆穿过屏蔽体。

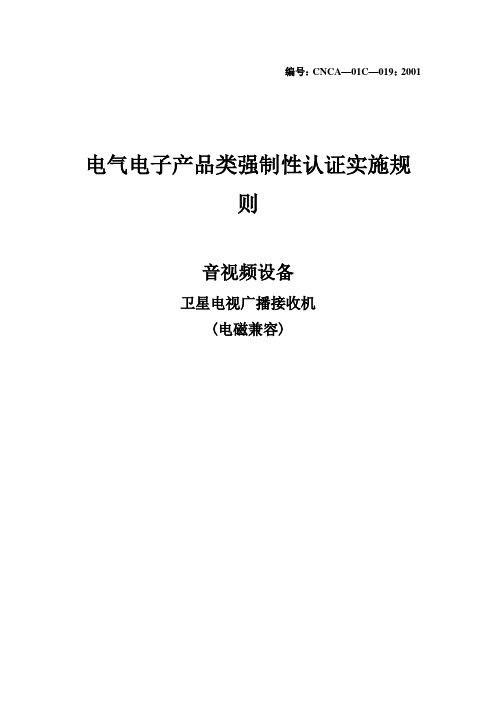

编号：CNCA—01C—019：2001电气电子产品类强制性认证实施规则音视频设备卫星电视广播接收机(电磁兼容)2001-12-07发布2002-05-01实施中国国家认证认可监督管理委员会发布目录1．适用范围 (3)2．认证模式 (3)3．认证的基本环节 (3)3.1认证的申请 (3)3.2型式试验 (3)3.3初始工厂审查 (3)3.4认证结果评价与批准 (3)3.5获证后的监督 (3)4．认证实施 (3)4.1认证申请 (3)4.2型式试验 (4)4.3初始工厂审查 (6)4.4认证结果评价与批准 (7)4.5获证后的监督 (7)5.认证证书 (9)5.1认证证书的保持 (9)5.2认证证书覆盖产品的扩展 (9)5.3 认证证书的暂停、注销和撤消 (10)6. 强制性认证标志的使用 (10)6.1 准许使用的标志样式 (10)6.2变形认证标志的使用 (10)6.3 加施方式 (10)6.4 加施位置 (10)7．收费 (11)附件1 对电磁兼容性能有影响的主要零部件 (12)附件2工厂质量保证能力要求 (13)电气电子产品类强制性认证实施规则卫星电视广播接收机（电磁兼容）1．适用范围本规则适用的产品范围为：卫星电视广播接收机。
2．认证模式型式试验 + 初始工厂审查 + 获证后监督。
3．认证的基本环节3.1认证的申请3.2型式试验3.3初始工厂审查3.4认证结果评价与批准3.5获证后的监督4．认证实施4.1认证申请4.1.1申请单元划分原则上按产品型号申请认证。
同一制造商、同一型号但生产厂不同的产品应分为不同的申请单元,但型式试验仅在一个工厂的样品上进行。
产品电气结构和对产品电磁兼容性能有重要影响的零部件（见附件1中带*号的零部件）相同的可作为一个单元申请认证。
4.1.2 申请时需提交的文件资料申请认证应提交正式申请，并随附以下文件：1）产品总装图、电气原理图、线路图等；2）关键元器件和/或主要原材料清单；3）同一申请单元内各个型号产品之间的差异说明；4）其他需要的文件。
正确选择和使用电磁兼容（EMC）元器件正确选择和使用电磁兼容（EMC）元器件类别：电子综合在复杂的电磁环境中，每台电子、电气产品除了本身要能抗住一定的外来电磁干扰正常工作以外，还不能产生对该电磁环境中的其它电子、电气产品所不能承受的电磁干扰。
或者说，既要满足有关标准规定的电磁敏感度极限值要求，又要满足其电磁发射极限值要求，这就是电子、电气产品电磁兼容性应当解决的问题，也是电子、电气产品通过电磁兼容性认证的必要条件。
很多企业在进行产品电磁兼容性设计时，对于如何正确选择和使用电磁兼容性元器件，往往束手无策或效果不理想，因此，很有必要对此进行探讨。
模拟与逻辑有源器件的选用电磁干扰发射和电磁敏感度的关键是模拟与逻辑有源器件的选用。
必须注意有源器件固有的敏感特性和电磁发射特性。
有源器件可分为调谐器件和基本频带器件。
调谐器件起带通元件作用，其频率特性包括：中心频率、带宽、选择性和带外乱真响应；基本领带器件起低通元件作用，其频率特性包括：截止频率、通带特性、带外抑制特性和乱真响应。
此外还有输入阻抗特性和输入端的平衡不平衡特性等。
模拟器件的敏感度特性取决于灵敏度和带宽，而灵敏度以器件的固有噪声为基础。
逻辑器件的敏感度特性取决于直流噪声容限和噪声抗扰度。
有源器件有两种电磁发射源：传导干扰通过电源线、接地线和互连线进行传输，并随频率增加而增加；辐射干扰通过器件本身或通过互连线进行辐射，并随频率的平方而增加。
瞬态地电流是传导干扰和辐射干扰的初始源，减少瞬态地电流必须减小接地阻抗和使用去耦电容。
逻辑器件的翻转时间越短，所占频谱越宽。
为此，应当在保证实现功能的前提下，尽可能增加信号的上升／下降时间。
数字电路是一种最常见的宽带干扰源，其电磁发射可分为差模和共模两种形式。
为了减少发射，应尽可能降低频率和信号电平；为了控制差模辐射，必须将印制电路板上的信号线、电源线和它们的回线紧靠在一起，减小回路面积；为了控制共模辐射，可以使用栅网地线或接地平面，也可使用共模扼流圈。
详解消灭EMC的三大利器电容器电感磁珠滤波电容器、共模电感、磁珠在EMC设计电路中是常见的身影，也是消灭电磁干扰的三大利器。
对于这这三者在电路中的作用，相信还有很多工程师搞不清楚。
本文从设计中，详细分析了消灭EMC三大利器的原理。
三大利器之滤波电容器尽管从滤除高频噪声的角度看，电容的谐振是不希望的，但是电容的谐振并不是总是有害的。
当要滤除的噪声频率确定时，可以通过调整电容的容量，使谐振点刚好落在骚扰频率上。
在实际工程中，要滤除的电磁噪声频率往往高达数百MHz，甚至超过1GHz。
对这样高频的电磁噪声必须使用穿心电容才能有效地滤除。
普通电容之所以不能有效地滤除高频噪声，是因为两个原因，一个原因是电容引线电感造成电容谐振，对高频信号呈现较大的阻抗，削弱了对高频信号的旁路作用;另一个原因是导线之间的寄生电容使高频信号发生耦合，降低了滤波效果。
穿心电容之所以能有效地滤除高频噪声，是因为穿心电容不仅没有引线电感造成电容谐振频率过低的问题，而且穿心电容可以直接安装在金属面板上，利用金属面板起到高频隔离的作用。
但是在使用穿心电容时，要注意的问题是安装问题。
穿心电容最大的弱点是怕高温和温度冲击，这在将穿心电容往金属面板上焊接时造成很大困难。
许多电容在焊接过程中发生损坏。
特别是当需要将大量的穿心电容安装在面板上时，只要有一个损坏，就很难修复，因为在将损坏的电容拆下时，会造成邻近其它电容的损坏。
三大利器之共模电感由于EMC所面临解决问题大多是共模干扰，因此共模电感也是我们常用的有力元件之一，共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。
原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。
电磁兼容关键元部件清单及检测项目
说明：
1、代表性样品使用的电磁兼容关键件控制参数不能覆盖申请单元内产品使用的电磁兼容关键件时，应选取相应型号样品进行整机电磁兼容补充差异试验，检测项目见本表；
2、电磁兼容关键件进行备份或变更时，若备份件/变更件的电磁兼容关键件控制参数不能覆盖已送样样品的电磁兼容关键件控制参数，应选取相应型号样品进行整机电磁兼容试验，检测项目见本表；
3、本表“检测项目”栏中，未注明测试频段的辐射骚扰包含1GHz以上辐射骚扰测试和1GHz以下辐射骚扰测试；
4、若整机中含有CCC目录内的产品（含电磁兼容认证要求）且上表未列出的，应补充相关信息并按照B类关键件考核。
关于对电磁兼容有重要影响的元器件清单总概由于CQC与CEMC的合并,CQC对报告的规范要求,根据CQC的要求现对SMQ可能牵涉到的3C产品的EMC清单进行一个总的概括:一.信息技术设备二.音视频设备三.电信终端设备四.家用和类似用途设备起草制定人: 杨东平起草日期:2008.05.29一:信息技术设备SMQ信息技术设备授权范围为1).0901:微型计算机2).0902:便携式计算机3).0903显示器4).0904:打印机5).0906:扫描仪6).0907:计算机开关电源及信息技术设备用电源适配器和充电器7).0908:电脑游戏机8).0909:学习机9).0913:收款机10).0914:绘图仪11).0915:投影仪12)0912:金融及贸易结算设备(此类产品包括:电子计价器、有计价功能的集成电路IC卡读写器、点钞机)1).0901:微型计算机对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.CPU为双核的,要对每个单核进行EMC测试,还要对双核进行EMC确认测试,产生的费用以测试的次数计算,CPU的填写要求:一定要有规格,填写最大频率.所送样机送最大CPU频率的样机3.“晶体振荡器”指的是晶振,即主板上的晶振4.“机箱”指的是整个机箱,不是面板材料5.“I/O卡”指的是moden卡、网卡、显卡/电视卡等可以插拔的卡6.显示屏如果含LCD控制电路,如果有备用件,所有的备用件要组样机送实验室进行7. 主板指的是焊接有元器件的板,不是指PCB板.2).0902:便携式计算机对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.CPU为双核的,要对每个单核进行EMC测试,还要对双核进行EMC确认测试,产生的费用以测试的次数计算,CPU的填写要求:一定要有规格,填写最大频率.所送样机送最大CPU频率的样机3.“晶体振荡器”指的是晶振,即主板上的晶振4.“机箱”指的是整个机箱,不是面板材料5.“I/O卡”指的是moden卡、网卡、显卡/电视卡等可以插拔的卡6.显示屏如果含LCD控制电路,如果有备用件,所有的备用件要组样机送实验室进行7. 主板指的是焊接有元器件的板,不是指PCB板.3).0903:显示器对电磁兼容性能有重要影响的零部件b):电源为内置开关电源备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.开关电源上的关键件要提供位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高), 晶振的规格为频率:多少Hz4.主板指的是焊接有元器件的板,不是指PCB板.4).0904:打印机对电磁兼容性能有重要影响的零部件b):电源为内置开关电源备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.开关电源上的关键件要提供位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz5).0906:扫描仪对电磁兼容性能有重要影响的零部件b):电源为内置开关电源1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.开关电源上的关键件要提供位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz5.开关管和整流桥的规格为”V/A”,不能用”min,max”来描述6).0907:计算机开关电源及信息技术设备用电源适配器和充电器对电磁兼容性能有重要影响的零部件a):为开关电源b):为线性适配器备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. 要提供关键件的位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.“.开关管和整流桥的规格为”V/A”,不能用”min,max”来描述4. 磁环要有规格,既为磁芯的规格尺寸(长*宽*高)7).0908:电脑游戏机对电磁兼容性能有重要影响的零部件b):电源为内置开关电源备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.开关电源上的关键件要提供位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz5.开关管和整流桥的规格为”V/A”,不能用”min,max”来描述6.主板指的是焊接有元器件的板,不是指PCB板.8).0909:学习机对电磁兼容性能有重要影响的零部件b):电源为内置开关电源1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.开关电源上的关键件要提供位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz5.开关管和整流桥的规格为”V/A”,不能用”min,max”来描述6.主板指的是焊接有元器件的板,不是指PCB板.9).0913:收款机对电磁兼容性能有重要影响的零部件b):电源为内置开关电源1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.开关电源上的关键件要提供位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz5.开关管和整流桥的规格为”V/A”,不能用”min,max”来描述6.主板指的是焊接有元器件的板,不是指PCB板.对电磁兼容性能有重要影响的零部件b):电源为内置开关电源备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.开关电源上的关键件要提供位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz对电磁兼容性能有重要影响的零部件b):电源为内置开关电源备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.开关电源上的关键件要提供位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz12)0912:金融及贸易结算设备(此类产品包括:电子计价器、有计价功能的集成电路IC卡读写器、点钞机)对电磁兼容性能有重要影响的零部件a):电源为内置开关电源备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.开关电源上的关键件要提供位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz5.开关管和整流桥的规格为”V/A”,不能用”min,max”来描述6.主板指的是焊接有元器件的板,不是指PCB板.二.音视频设备SMQ音视频设备授权范围为1).0801:有源音箱2).0802:音频功率放大器3).0803调谐器4).0804:收音机5).0805:音视频录制、播放及处理设备6).0806:(0801-0805)五种设备的组合7).0807:音视频设备适配器8).0808:彩色电视机9).0809:监视器10).0810:黑白电视机11).0811:显像管12).0812:录像机13).0813:电子琴14).0816:卫星广播电视接收机1).0801:有源音箱对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz2).0802:音频功率放大器对电磁兼容性能有重要影响的零部件a)电源为内置开关电源b)线性变压器备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz3).0803调谐器对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz4).0804:收音机对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz5).0805:音视频录制、播放及处理设备(此设备包含有:CD、MD、LD、VCD、DVD、MP3、MP4、复读机)对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz6).0806:(0801-0805)五种设备的组合对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz7).0807:音视频设备适配器对电磁兼容性能有重要影响的零部件a):为开关电源b):为线性适配器备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. 要提供关键件的位号,填写要求:X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.“.开关管和整流桥的规格为”V/A”,不能用”min,max”来描述4. 磁环要有规格,既为磁芯的规格尺寸(长*宽*高)8).0808:彩色电视机对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz9).0809:监视器对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz10).0810:黑白电视机对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz11).0811:显像管对电磁兼容性能有重要影响的零部件备注:此类产品无12).0812:录像机对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz13).0813:电子琴对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz14).0816:卫星广播电视接收机对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz三.电信终端设备SMQ电信终端设备授权范围为1).1601:调制解调器2).1602:传真机3).1603:固定电话终端4).1604:无绳电话终端5).1606:GSM移动用户终端1).1601:调制解调器(含卡)对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2.”主板和电信接口电路”指的是焊接有元器件的板,不是指PCB板3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz2).1602:传真机对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz5. ”主板和电信接口电路”指的是焊接有元器件的板,不是指PCB板3).1603:固定电话终端对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. 磁环要有规格,既为磁芯的规格尺寸(长*宽*高)3.晶振的规格为频率:多少Hz4. ”主板和电信接口电路”指的是焊接有元器件的板,不是指PCB板5.”指”金属外壳,不是金属外壳的机箱不做要求4).1604:无绳电话终端对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. 磁环要有规格,既为磁芯的规格尺寸(长*宽*高)3.晶振的规格为频率:多少Hz4. ”主板和电信接口电路”指的是焊接有元器件的板,不是指PCB板5).1606:GSM移动用户终端对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. 磁环要有规格,既为磁芯的规格尺寸(长*宽*高)3.晶振的规格为频率:多少Hz4. ”主板和电信接口电路”指的是焊接有元器件的板,不是指PCB板四.家用和类似用途设备SMQ家用和类似用途设备授权范围为1).0707:室内加热器2).0709:皮肤和毛发护理器具3).0710:电熨斗4).0711:电磁灶5).0712:电烤箱6).0713:电动食品加工器具7).0716:吸油烟机8).0717:冷热饮水机和液体加热器1).0707:室内加热器对电磁兼容性能有重要影响的零部件备注:此类设备不做EMC测试,只进行安全测试,EMC无需提供关键件清单2).0709:皮肤和毛发护理器具机(此类产品包括:电吹风、电发夹、烫发器等等)对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz3).0710:电熨斗对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz4).0711:电磁灶对电磁兼容性能有重要影响的零部件备注:此类设备不做EMC测试,只进行安全测试,EMC无需提供关键件清单5).0712:电烤箱对电磁兼容性能有重要影响的零部件备注:此类设备不做EMC测试,只进行安全测试,EMC无需提供关键件清单6).0713:电动食品加工器具对电磁兼容性能有重要影响的零部件备注:此类设备不做EMC测试,只进行安全测试,EMC无需提供关键件清单7).0716:吸油烟机对电磁兼容性能有重要影响的零部件备注:此类设备不做EMC测试,只进行安全测试,EMC无需提供关键件清单8).0717:冷热饮水机和液体加热器对电磁兼容性能有重要影响的零部件备注:此类设备不做EMC测试,只进行安全测试,EMC无需提供关键件清单9).0702:电风扇对电磁兼容性能有重要影响的零部件备注:带”*”的为对电磁兼容有重要影响的关键件1.其中带”*”的关键件如果有备用件,备用件要组装样机进行EMC确认实验2. X、Y电容的规格要写具体值,不能用”min,max”来描述,电感和变压器要有规格,规格为EMC规格:电感量, 不能用”min,max”来描述3.磁环要有规格,既为磁芯的规格尺寸(长*宽*高)4.晶振的规格为频率:多少Hz本类产品SMQ没有授权。
