GCBZC变比测试仪(CVT)一、产品简介用变比电桥测量变压器的变比,操作过程繁琐,且测量范围狭窄,己经不适应现代测量的快节奏、高效率的要求。
为此,我厂采用现代电子技术,研制出了新一代全自动变比组别测试仪,它具有体积小,重量轻,精度高,稳定性好等优点。
它采用大屏幕液晶汉字显示、菜单操作,界面友好,变比组别可一次测完。
该仪器是电力工业部门的理想测试仪器。
二、主要功能及特点1、自动测量接线组别。
2、自动进行组别变换,可直接测量单相、三相变压器和互感器的变比。
3、自动切换相序。
4、自动切换量程。
5、自动校表。
6、输入标准变比后,能自动算出相对误差。
7、一次测量完成,自动切断试验电压。
8、测量结果自动保存,可打印出测试数据,并可存储20次历史测量数据。
三、主要技术指标1、变比测量范围:1~100002、组别:1~12点3、精度:1~1000 0.2级;1000~10000 0.5级4、电源:AC220V ±10%,50Hz5、使用环境温度:-5℃~40℃6、使用环境湿度:<85%7、体积:430×320×215 mm38、重量:5kg四、面板示意图如图一所示。
图一五、操作方法1、联线:关掉仪器的电源开关,仪器的A、B、C接变压器的高压端,小a、b、c接低压端。
如图二所示:图二变压器的中性点不接仪器,也不接大地。
接好仪器地线。
将电源线的一端插入仪器面板上的电源插座,另一端与交流220V电源相联。
注意:切勿将变压器的高低压接反!2、打开仪器的电源开关,稍后液晶屏上出现主菜单,如图三所示:图三此时可按"↑"键,选择功能菜单。
按"确认"键,执行相应功能。
注:选中菜单,菜单文字反向显示(黑底白字);按下按键,放开按键,为一次按键的输入。
3、接法设置,进入接线方法设置后,液晶屏显示如图四所示:图四此时按"↑"键选择接法(单相,Yy、Y/d、Dd、D/y)。
全自动变比组别测试仪测量标准
全自动变比组别测试仪是用于测量互感器的变比和相位角的仪器。
在进行测量时,需要遵循一定的标准和程序,以确保测量结果的准确性和可靠性。
以下是一般情况下全自动变比组别测试仪的测量标准和程序:
1. 校准和验证:在进行实际测量之前,需要对测试仪进行校准和验证,确保其符合相关的标准和规范。
这包括校准测试仪的各个部分,如电压源、电流源、相位角测量等。
2. 连接互感器:将待测互感器正确连接到测试仪上,确保连接稳固可靠,且符合测试仪的接线要求。
3. 设置参数:根据待测互感器的额定参数,设置测试仪的测量参数,包括额定电压、额定电流、频率等。
4. 进行测量:启动测试仪器进行测量,测试仪器会自动施加电压和电流到互感器上,并测量输出的电压和电流值,以计算变比和相位角。
5. 数据处理:测试仪器会自动计算出互感器的变比和相位角,同时记录测量数据。
6. 结果评定:对测量结果进行评定,判断是否符合互感器的技术要求和标准规范。
7. 报告输出:生成测量报告,包括测量结果、误差分析、测试条件等信息。
在进行全自动变比组别测试仪的测量时,应当遵循相关的标准和规范,如国家标准、行业标准或制造商的建议,以确保测量结果的准确性和可靠性。
同时,操作人员需要经过专业培训,熟悉测试仪器的操作方法和注意事项。
怎样正确处理变压器变比组别测试仪的常见故障?怎样正确处理变压器变压器变比组别测试仪的常见故障?变比组别测试仪经常发生的故障有:接地电阻测试仪的指示器不动,或者电池电压和接地电阻测试仪的指示器不动。
变压器变比测试仪用变比电桥测量变压器的变比,操作过程繁琐,测量范围狭窄,已经不适应现代测量的快节奏、高效率的要求。
为此,我公司采用现代电子技术,研制出了新一代变压器变比组别测试仪。
它体积小,重量轻,精度高,稳定性好。
本全自动变比组别测试仪采用了大屏幕汉字显示、菜单操作,界面友好。
变比组别可一次测完。
该变压器变比组别测试仪是电力工业部门的理想测试仪器。
故障原因:可能是由于集箱烧毁或集箱与电路板的连接断开造成的。
这也是由于在使用或运输过程中接地电阻测试器的过度振动引起的。
消除:打开头部面板,手动指针等指针不能自动回到零,表示头部已经损坏;否则,必须用万用表焊接头部,用电阻文件来测量头部,如果打开,则表明头部已经b。
烧坏了。
然后利用万用表的电流和电压范围测量原有连接计头的连接器,按接地电阻测试仪检查电压按钮,万用表有电压指示时,表明接地电阻测试仪的故障是由e仪表头损坏,更换后可以修理新的仪表头;如果仪表头状况良好,则打开接地电阻测试仪的外壳,检查仪表头的连接,如果断开。
变压器变比组别测试仪切换测试是电力设备并网运行的一项重要工作,是保证电力系统安全运行的有效手段之一。
我国电力行业标准规定了10kV空芯电抗器切换试验的有关试验项目和标准,其中直流电阻的测量是切换试验中的环节。
因此,直流电阻测量的正确诊断显得尤为重要。
10kV并联电容器装置通常由电容器、串联电抗器、放电线圈、熔断器等部件组成。
根据绕组中是否有铁芯,串联电抗器可分为空心型和铁心型。
其主要目的是在电容器装置投入电网时,抑制谐波,有效抑制励磁涌流。
此外,它在防止和减轻断电引起的再燃方面起着非常重要的作用。
空心电抗器一般采用混凝土浇筑结构,通常由单相组成,目前我国采用10kV并联电容器装置的空心电抗器是三相垂直重叠组合布置。

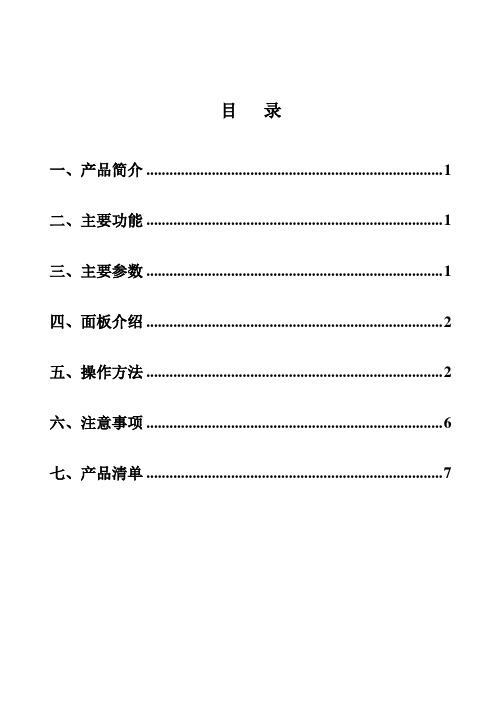

目录一、产品简介 (1)二、主要功能 (1)三、主要参数 (1)四、面板介绍 (2)五、操作方法 (2)六、注意事项 (6)七、产品清单 (7)JT-III全自动变比组别测试仪一、产品简介用变比电桥测量变压器的变比,操作过程繁琐,测量范围狭窄,已经不适应现代测量的快节奏、高效率的要求。
为此,我公司采用现代电子技术,研制出了新一代全自动变比组别测试仪。
它体积小,重量轻,精度高,稳定性好。
它采用了大屏幕汉字显示、菜单操作,界面友好。
变比组别可一次测完。
该仪器是电力工业部门的理想测试仪器。
二、主要功能1、自动测量接线组别。
2、自动进行组别变换。
3、自动切换相序。
4、自动切换量程。
5、自动校表。
6、输入标准变比后,能自动计算出相对误差。
7、一次测量完成,自动切断试验电压。
8、设置数据,测量结果自动保存,可查看以前数据。
9、测量有载变压器,只输入一次变比。
三、主要参数1、变比范围:1~9999.92、组别范围:1~12点3、测量精度: 1~1000 0.2 级 1000~10000 0.5级4、工作电源:AC 220V ±10%,50Hz5、环境温度:-5℃~40℃6、环境湿度:<85%7、体积:310×330×165mm38、重量:8kg四、面板介绍五、操作方法1、联线:关掉仪器的电源开关,按下面的方法接线。
单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器,不接大地。
接好仪器地线。
将电源线一端插进仪器面板上的电源插座,另一端与交流220V电源相联。
注意:切勿将变压器的高低压接反!2、打开仪器的电源开关,稍后液晶屏上出现主菜单,如下图选中的菜单反向显示(黑底白字)此时可按“↑”键选择功能菜单按“确认”键执行相应功能注:按下按键,放开按键,为一次按键输入3、接法设置,进入接线方法设置后,液晶屏显示如下此时按“↑”键选择接法按“确认”键保存接法,返回主菜单4、设置标准变比,进入标准变比设置后,液晶屏显示如下此时按“→”键选择数据位,选中的数据反向显示按“↑”“↓”键修改数据。
TE 2020变比组别全自动测试仪说 明 书武汉特试特科技有限公司地址: 武汉市东湖高新技术开发区关山二路特1号国际企业中心Ⅱ-2免费服务热线:800-880 0780电话: (027)6784 5315、6784 5317传真: (027)6784 5319网址: E-MAIL:****************一、衷心感谢您使用本公司的产品,您因此将获得本公司全面的技术支持和服务保障。
二、本使用说明书适用于T E2020变比组别全自动测试仪。
三、当您在使用本产品前,请仔细阅读本使用说明书,并妥善保存以备查考。
四、请严格按说明书要求步骤操作,使用不当可能危及人身安全。
五、在阅读本说明书或仪器使用过程中如有疑惑,可向我公司咨询。
咨询电话:800-880 0780前言目录1、概述1.1 用途 ---------------------------------11.2 性能特点 ------------------------------12、特别提示2.1 电源方面 ------------------------------22.2 安全方面 ------------------------------22.3 操作方面 ------------------------------23、技术特征3.1 测量范围 ------------------------------33.2 测试准确度-----------------------------33.3 使用环境要求 --------------------------33.4 使用电源 ------------------------------33.5 主要结构型式与尺寸 ----------------------34、工作原理4.1 原理框图 ------------------------------ 45、面板布置5.1 面板示意图 ----------------------------55.2 各部件说明 ----------------------------55.3 按键说明 ------------------------------66、页面说明6.1 开机页面 ------------------------------76.2 主菜单 -------------------------------76.3 单相测试页 ----------------------------86.4 三相测试页 ----------------------------9目录6.5 带分接开关测试页 -------------------------106.6 更多功能页 ----------------------------116.7 数据存储及读取页 -----------------------136.8 日期时间设置页 -------------------------147、基本操作7.1 如何设置日期和时间 ----------------------157.2 如何存储数据 ---------------------------157.3 如何读取已存储的数据 --------------------157.4 如何打印测试数据 -----------------------157.5 如何更换打印纸 -------------------------157.6 如何更换保险丝 -------------------------168、测试8.1 测试准备 ------------------------------178.2 测试步骤 ------------------------------178.3 试验结束后现场清理 ----------------------179、接线图9.1 单相变压器 ----------------------------189.2 三相变压器及带分接开关测试 -----------------1810、运输与保养 ----------------------------1911、随机配件 ------------------------------ 2012、售后服务 ------------------------------ 211、1 用途T E2020变比组别全自动测试仪能全自动测量单相、三相变压器,电压互感器、分接变压器等设备的变比、极性、组别等参数,并能自动计算出变比误差,是变比电桥的升级换代产品。
全自动变比组别测试仪的使用测试仪如何操作变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控,全中文菜单操作界面,具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控,全中文菜单操作界面,具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。
国标GB1094—79规定:“电力变压器的变压比,除电压在35KV以下且小于3的变压器允许偏差为0.5%”。
对于传统的变比测量方法,大多接受QJ35电桥,其变比测量倍率低,操作繁琐,精度难以保证。
已经不能适应现代测量快节奏,高效率的要求。
变压器全自动变比组别测试仪使用说明1、试品接线:(1)变压器变比组别测试仪若试品为三相变压器,则高压侧对应的A、B、C、0分别接仪器面板的H插座的黄绿红黑四把线夹,低压侧对应接L插座的四把线夹。
若试品无中性点则黑色线夹悬空不接。
若试品为单相变压器,则高压侧与低压侧分别接黄色和黑色的线夹,其他线夹悬空。
注:测“Z”型变压器时,必需将“组别设置”为:“Z” ;将“相别设置”为:“y”在设置“联结组号”。
(2)注意:高压侧引线与低压侧引线要对应好。
严禁接反!(3)插上220V,50HZ的电源线,打开电源开关,此时液晶屏显示主菜单。
2、变压器变比组别测试仪菜单选择:(1)在开机,复位或测量完毕按“F4”键后,屏幕显现主菜单按动功能键“F1—F4”,可分别选择“组别设置、相别设置、参数设置、测试”四个条目。
A、组别设置:进入此功能菜单,可对变压器的各种联接方式进行选择、设置。
B、相别设置:进入此功能可对变压器类别进行设置。
既可设置为单相变压器测试也可设置为三相变压器一相测试,还可以设置为对三相变压器A、B、C三相自动依次测试。
C、参数设置:进入此功能可依据变压器的铭牌标记输入变压器已知参数,例如:分接类型、等分接级、额定变化,以便于仪器自动提示分接位置和变比误差。
AK2000全自动变比测试仪使用说明书北京爱思德克电力设备有限公司目录1.概述 (2)2.接线及注意事项 (2)3.主要功能与特点 (2)4.主要技术指标 (3)5.按键设置 (3)6.操作方法 (3)7.售后服务 (6)AK2000全自动变比测试仪一、概述:AK2000全自动变比测试仪功能设置和技术指标等方面都有不同程度的改进提高,该仪器电路设计精巧,思路独特,使得其性能优越,功能完善,体积小,重量轻。
该仪器内部采用电子式标准互感器作为测量基准,保证测量精度长期稳定可靠,该仪器具有全自动测量功能,无需设置任何参数即可自动完成三相变比、绕组接线方式和组别标号的测量。
AK2000——变比测试新观念!!!二、接线及注意事项:1.使用仪器时请按本使用说明书接线和操作。
2.接地端子或电源线中的接地端应就近可靠接地。
3.接线时请注意高压侧和低压侧引线不能接反。
4.请注意高压侧有黄、绿、红、黑四色测试线分别对应变压器的A、B、C、O接线端,低压侧有黄、绿、红、黑四色测试线分别对应变压器的a、b、c、o接线端,不要接错。
对于没有中性点引出的变压器,相应的黑色测试线悬空即可。
对于单相变压器的测量,使用高压侧A、B和低压侧a、b测试夹。
5.测试前请输入正确设置参数,组别标号和被测变压器必须一致,如不能确定,可使用组别分析或自动测量功能。
6.在测试菜单中“普通型”指一般Y/y、Y/d、D/d、D/y普通联接组变压器,“Z-型”变指ZN/y 或ZN/d联接组变压器,菜单选择和被测变压器必须一致。
7.若不输入额定变比,测试结果只显示被测变比值,不显示误差。
8.本机组别分析功能可显示高低压侧绕组接线方式和组别标号,在变压器内部剩磁严重的情况下有可能导致接线方式判断错误,但不影响组别标号,也不影响变比和误差的测量结果及本机其它功能。
9.对于高低压侧相位差不是30°整数倍的Z-型变压器及其它特种变压器,可向我公司提出特殊要求。
SBZC变比组别测试仪使用说明一、概述国标GB1094—79规定:“电力变压器的变压比,除电压在35KV以下且小于3的变压器允许偏差为0.5%”。
对于传统的变比测量方法,大多采用QJ35电桥,其变比测量倍率低,操作繁琐,精度难以保证。
已经不能适应现代测量快节奏,高效率的要求。
为此,我公司采用现代高新技术研制开发新一代智能化变压器变比测试装置SBZC 变压器变比测试其具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等优点,可直接测量单相、三相变压器和互感器有组别变比值、误差等。
同时可自动打印,是电力部门理想的选择设备。
二、定义K=V1/V2K:变比; V1:高压侧电压; V2:低压侧电压。
三、技术指标1、变比设计测试范围:1 ~ 10002、准确度:0.05%(变比K=1000—2000时,精度为0.1%)(变比K=2000—5000时,精度为0.2%)3、误差分辨率:0.01%4、工频耐压:2.5KV/2分钟(高压侧—低压侧—地)5、外形尺寸:420×280×100(mm)6、重量:约8Kg四、技术性能1、可测量0—11各种组别(含Z接线)变压器,由内部软件控制测量,外部操作简单。
2、具有分接测试功能,应用方便。
3、高低压隔离,可测量自耦变压器。
4、具有对未知组别、变比进行分析功能。
5、自动保护系统完整,避免仪器损坏。
6、能自动记录数据,断电数据不丢失。
五、使用条件1、电源:220V 50Hz2、温度:-10℃~40℃ 湿度:<80%六、操作步骤1、接线:将仪器端子(A、B、C、a、b、c)与变压器端子(A、B、C、a、b、c)对应接好,注意高低压千万不要接反,否则可能损坏仪器。
2、打开电源开关,显示屏首先显示“欢迎使用宝测产品”,接着显示自检1;自检2;自检3;通过,表示仪器正在自检,最后分别显示上次试验的变比,分接百分比、组别、信息显示栏(误差显示栏)显示“自检通过”,表明仪器正常,可进行下一步操作。
一、变压器试验方案1、实验目的检查变压器的到货质量情况。
2、试验目的(1)测量绕组的直流电阻;(2)检查所有分接头的电压比;(3)检查变压器的三相接线组别和极性;(4)测量与铁芯绝缘的各紧固件及铁芯的绝缘电阻;(5)测量绕组的绝缘电阻;(6)绕组的交流耐压试验。
3、试验仪器(1)BC2000/2500V兆欧表(2)500V/2000V摇表(3)20A变压器直流电阻测试仪(4)全自动变比组别测试仪(5)50KV, 100mA试验变及操作台4、试验依据(1)电气设备交接试验标准GB50150-2016;(2)出厂试验报告。
5、试验前准备工作(1)对变压器进行全面清扫,保证变压器被擦拭干净;(2)编制试验方案并经监理工程师审批;(3)试验前通知监理并取得监理同意;(4)试验设备准备齐全,试验出厂报告齐全;(5)试验人员能熟练操作试验设备;(6)试验电源到位且满足容量要求。
6、试验方法(1)用变压器直流电阻测试仪测量绕组的直流电阻,应符合下列规定:①测量应在各分接头的所有位置上进行;②1600KVA及以下三相变压器,各相测得值相互值应小于平均值的4%,线间测得值相互差值应小于平均值2%;1600KVA以上三相变压器,各相测得值相互值应小于平均值的2%,线间测得值相互差值应小于平均值1%;③变压器的直流电阻,与同温度产品出厂实测数值比较,相应变化不应大于2%;④由于变压器结构等原因,差值超过本条第2款时,可只按本条第3款进行比较,但应说明原因。
(2)用变比自动测试仪检查所有分接头的电压比,与制造厂名牌数据相比应无明显差别,且应符合电压比的规律。
注:“无明显差别”可按如下考虑:①电压等级在35KV以下,电压比小于3的变压器电压比允许偏差不超过±1%;②其他所有变压器额定分接头下电压比允许偏差不超过±0.5%③其他分接的电压比应在变压器阻抗阻值(%)的1/10以内,但不得超过±1%。
变比测试仪检定规程
变比测试仪是一种用于测量互感器、变压器等电力设备变比的仪器,其检定规程如下:
检定原理:变比测试仪的原理是利用干粉式变压器或自耦变压器将高压匝和低压匝的数量比值变换成低电平的输出信号,再通过放大电路和数字显示装置显示出来。
检定方法:
1、准备工作:检定设备包括校验证书、万用表、数字电压表、稳压电源等,检定环境需要安静、干燥、通风、温度适宜、无电磁干扰,检定前的检查包括检查仪器外观、插头、端子等是否完好无损。
2、检定过程:包括基本误差、相位角误差等,需在额定工作电压下按照标准的工作点或相序进行测试,得出测试结果,并与标准误差进行比较。
3、检定设备:进行变比测试仪检定时,应采用精密仪器进行检定,确保其检定结果准确。
全自动变比组别测试仪。
全自动变比组别测试仪使用说明
1.联线:关掉仪器的电源开关,按下面的方法接线。
单相变压器三相变压器
仪器变压器仪器变压器
A A A A
B X B B
C 不接 C C
a a a a
b x b b
c 不接 c c
变压器的中性点不接仪器,不接大地。
接好仪器地线。
将电源线一端插进仪器面板上的电源插座,另一端与交流220V电源相联。
注意:切勿将变压器的高低压接反!
2.打开仪器的电源开关,稍后液晶屏上出现主菜单,如下图
设置接线方法
设置标准变比
开始数据测量
查看历史数据
↑:选择确认:执行
选中的菜单反向显示(黑底白字)
全自动变比组别测试仪。
此时可按“↑”键选择功能菜单
按“确认”键执行相应功能
注:按下按键,放开按键,为一次按键输入
3.接法设置,进入接线方法设置后,液晶屏显示如下
设置接线方法接法:Yy
设置标准变比
开始数据测量
查看历史数据
↑:选择确认:保存
此时按“↑”键选择接法
按“确认”键保存接法,返回主菜单
4.设置标准变比,进入标准变比设置后,液晶屏显示如下
设置接线方法
设置标准变比变比=25.000
开始测量数据
查看历史数据
→:移位↑↓:增减确认:保存
此时按“→”键选择数据位,选中的数据反向显示
按“↑”“↓”键修改数据。
选中数字后,按“↑”“↓”键,数字由0到9循环变换,如果是第一位,数字只能由1到9循环变化,不会出现0 。
选中小数点后,按“↑”“↓”键,小数点循环移动。
全自动变比组别测试仪。
如果变压器有档位,这里设定的标准变比,是中间档的标准变比。
按“确认”键保存变比后,液晶屏显示如下
设置接线方法
设置标准变比调压比=0.00%
开始测量数据
查看历史数据
→:移位↑↓:增减确认:保存
调压比的设置方法和标准变比的设置方法相同。
如果变压器有档位,按实际值设定,反之,设定为0.00%。
按“确认”键保存调压比后,返回主菜单。
5. 开机预热5分钟后,选择“开始数据测量”,按“确认”键后,显示如下
接法=Yy?
变比=25.000?
→:否确认:是↑↓:换档
屏幕上显示的变比值是本次测量需要的实际标准变比值,按“↑”
全自动变比组别测试仪。
“↓”键可以修改此值。
每次修改的幅度=设置的标准变比×调压比。
测量完成后,显示如下:
第3次共3次
组别:12点
AB:25.0080.03%
BC:25.0100.04%
CA:25.0000.00%
↑:翻页→:打印确认:返回
每次测量完成后,仪器自动保存数据,最多保存30个数据,超过30后,本次数据存入第30次,第一次数据清除,即先进先出。
第一行左边显示本次数据在历史数据中的位置,右边显示历史数据的个数。
第二行为组别。
第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。
如果测单相变压器,只有前三行显示。
按“↑”键,查看数据。
全自动变比组别测试仪。
按“←”键,进入打印菜单,可打印本次数据,打印全部数据,可清除全部历史数据。
按确认键,返回主菜单。
