总降压6KV大容量隔离开关柜的改造

6kV高压开关柜更换安全措施一、工程概况聊城电厂一期工程共设计KYN18A-12(Z)及KYN-7、2(JR)型6kV 开关柜148面，其中#1机部分66面，#2机部分63面，煤灰6Kv19面。

二、施工依据1、设计院施工图纸及MBEL锅炉岛图纸2、《电气装置安装工程盘柜及二次接线施工及验收规范》3、《火电施工质量检验及评定标准》电气装置篇4、《电力建设安全工作规程》5、厂家说明书三、主要工具工具：电焊机、手锤、撬棍、滚杠、线坠、扳手、专用手车、电焊工具安全用具：安全帽、安全带、防护手套、电焊防护罩、焊工手套、防护眼镜、干粉灭火器四、工艺流程与技术要求及标准工艺流程要求及标准一》、施工准备1、土建交接验收检查土建已具备安装条件，并办理交接签证。

2、设备开箱检查设备开箱应有物资公司、电厂、制造厂及电气专业人员参加。

3、加工制作安装用垫铁及滚杠①用厚度为0.5mm ～2mm 不等的铁板制作垫铁①配电室门、窗、墙壁、装饰棚应施工完毕，地面应抹平。

②基础型钢安装牢固可靠， 并经验收合格。

①设备型号、数量符合图纸要求。

②设备完好无损伤，附件、备件齐全、完整。

③出厂技术资料齐全。

②准备滚杠4、检查运输路径，确定合适的吊装方案5、配电室准备工作①清扫配电室地面②依据图纸用墨线打出每列柜的平齐线及端线。

垫铁大小在40mm×50mm左右,数量应满足施工要求.准备8根1500mm长φ50钢管.①运输道路应平坦，无障碍物。

②吊装口应满足盘柜尺寸要求。

基础型钢上不得有焊渣、水泥等防碍柜体安装的杂物。

①四列柜的端线要同时打出。

②黑线清晰，无重影，用30m钢卷尺核实与图纸要求一致。

二》、开关柜运输、吊装1、开关柜运至现场后，按安装顺序吊运至配电室。

2、开关小车与开关柜一体来货时，应将小车移出，放至不妨碍施工的位置。

3、用专用拖车或滚杠将开关柜体移至安装位置。

①运输过程中车辆驾驶要平稳，封车牢固可靠，且不能损伤设备。

电厂6kV中压开关柜闭锁回路故障处理及改造摘要：本文针对电厂6KV开关柜闭锁回路的故障，分析其主要原因，依照事故的原因，例如电气毗连点温度过高、电气连锁设备失灵和设备卡涩、过电压以及污闪、小动物和其他物体造成的短路等进行探讨，最后根据相关原因提出对应的解决措施，能够给相同类型设备提供建议。

关键词：6kV中压开关柜；闭锁回路；故障处理；改造1 电厂6kV中压开关柜闭锁回路故障原因1.1 电气毗连点的过热电气毗连点过热是导致开关柜闭锁回路出现故障的主要原因，其问题在于开关的隔离插头上。

由于隔离插头的截面较小，并且没有定位装配，在小车运动时，动触头经常无法避免的出现相对位移，最后导致导电接触面变小，而且在此过程中由于承受过高的温度，让开关柜触头弹簧发生形变、压力出现变化继续加重接触不良的现象，导致在电流过热将其烧毁。

针对电厂6kV开关柜而言，它的工作电源开关规定流量无法满足正常工作电流，即使设计负荷是1250A，可是它没有充分考虑到使用时的温度。

依照有关文献能够发现在他制造实验的过程中正常温升还不足10℃。

综上所述，在工作电源开关通常是处在带超负荷运行情况，它延伸的发热导致关键电回路的所有电气毗连点接触能力变差也是导致问题出现的原因之一。

1.2 预防误差设备失灵和设备卡涩在真空断路器和F-C开关里，所有事故发生的原因导致开关拒分拒合的情况是时常发生的，即使不包括以上问题都没有造成很严重的后果，可是针对设备的正常运转而言，是一个比较严重的问题。

引发开关拒分拒合，究根结底有机械和电气两个方面的原因。

针对机械而言，关键原因除了设备失灵和设备卡涩之外，总而言之还有传动设备形变移位、破坏、磨损，分合闸铁芯卡涩，针对断路器设备而言导致四连杆结构不妥、连接板中心轴过死点偏大或偏小等原因。

针对电气而言，辅助开关传动杆位置调结构不妥、触点没有接触好、分合过程中辅助开关提前打开、电磁铁失效是出现故障的关键原因。

1.3 过电压以及污闪首先，上面提到的开关故障性能不好。

高压开关柜改造安装施工及方案
一、高压开关柜改造安装目的
高压开关柜改造和安装旨在优化电力系统，增加可靠性，安全性，减少维护成本，提高维护效率和操作质量。

为了实现这些目的，无论是改造还是安装，都需要根据当前电力系统的可靠性和安全性要求，进行有效的改造和安装工作。

二、高压开关柜改造安装施工和方案
1、施工准备：根据当前电力系统及高压开关柜的安装环境，进行施工准备，确保高压开关柜安装条件符合规范要求。

2、拆卸旧开关柜：在施工准备工作完成后，根据具体情况，可选择旧开关柜拆卸，或者采用无拆卸改造模式进行改造。

3、安装新开关柜：新开关柜通过具体安装与施工要求，进行安装施工，确保新开关柜安装位置正确。

4、接线工作：安装完成后，按照图纸要求进行接线工作，确保主接线和支接线清晰明了，接线工作符合电气要求，确保系统安全可靠。

5、开关柜调试：在接线完成后，根据电气要求，应进行开关柜的功能调试，确保开关柜按照图纸要求正确运行，检查可靠性达到要求。

6、工作完工：完成调试工作后，应对施工质量进行记录，确保工作质量满足电力系统的可靠性和安全性要求。

高压开关柜改造安装施工方案一、项目概况本项目是对现有高压开关柜进行改造安装，以提高设备的可靠性和使用寿命，确保供电系统的安全稳定运行。

二、工程内容1.拆除旧有高压开关柜2.安装新的高压开关柜3.进行相关电缆接线4.联合测试5.调试和投运三、施工方案1.施工前准备（1）组织相关专业技术人员进行方案设计和施工计划编制。

（2）对现场进行勘察和测量，确定各设备的安装位置。

（3）准备相关工具和设备，并进行材料的采购和送货安排。

2.拆除旧有高压开关柜（1）切断电源并进行安全隔离。

（2）拆除旧有开关柜并进行材料的拆卸和清理。

（3）对现有电缆进行切断、标记和绝缘处理。

3.安装新的高压开关柜（1）按照设计图纸进行安装，确保安装位置和尺寸的准确性。

（2）进行开关柜的接地处理，并进行相关连接线的连接。

（3）对各个部件进行检查和调整，确保安装质量符合相关标准。

4.进行相关电缆接线（1）根据设计要求和电气图纸，进行电缆的布线和接线。

（2）对电缆进行绝缘处理，并进行连接和固定。

5.联合测试（1）进行电气设备的互联测试，确保电气连接正确。

（2）对触点和继电器的控制进行测试，确保开关柜工作正常。

6.调试和投运（1）对开关柜进行调试和检查，确保各个部件的正常运行。

（2）在保证质量和安全的前提下，进行试运行和正式投运。

四、安全措施1.施工前，组织相关技术人员对设备进行绝缘测量和安全隔离，确保人员安全。

2.施工现场应设置明显的安全警示标志，以防止他人误入施工区域。

3.施工人员应佩戴符合要求的个人防护用品，并进行安全教育培训。

4.施工过程中，进行严格的施工现场管理和交通引导，确保施工区域的安全有序。

五、施工进度计划1.项目启动和准备：2天2.拆除旧有高压开关柜：3天3.安装新的高压开关柜：5天4.进行相关电缆接线：3天5.联合测试：2天6.调试和投运：2天六、预算和成本控制根据施工方案编制预算，合理安排工程进度和人力资源，严格控制成本，确保施工质量和效益。

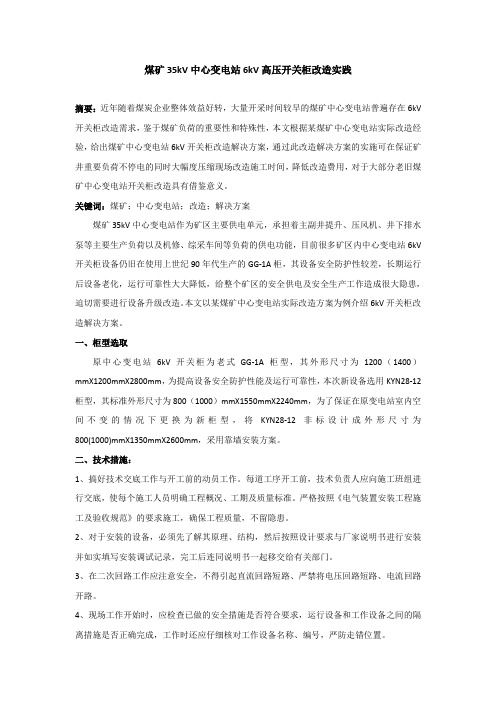

煤矿35kV中心变电站6kV高压开关柜改造实践摘要：近年随着煤炭企业整体效益好转，大量开采时间较早的煤矿中心变电站普遍存在6kV 开关柜改造需求，鉴于煤矿负荷的重要性和特殊性，本文根据某煤矿中心变电站实际改造经验，给出煤矿中心变电站6kV开关柜改造解决方案，通过此改造解决方案的实施可在保证矿井重要负荷不停电的同时大幅度压缩现场改造施工时间，降低改造费用，对于大部分老旧煤矿中心变电站开关柜改造具有借鉴意义。

关键词：煤矿；中心变电站；改造；解决方案煤矿35kV中心变电站作为矿区主要供电单元，承担着主副井提升、压风机、井下排水泵等主要生产负荷以及机修、综采车间等负荷的供电功能，目前很多矿区内中心变电站6kV 开关柜设备仍旧在使用上世纪90年代生产的GG-1A柜，其设备安全防护性较差，长期运行后设备老化，运行可靠性大大降低，给整个矿区的安全供电及安全生产工作造成很大隐患，迫切需要进行设备升级改造。

本文以某煤矿中心变电站实际改造方案为例介绍6kV开关柜改造解决方案。

一、柜型选取原中心变电站6kV开关柜为老式GG-1A柜型，其外形尺寸为1200（1400）mmX1200mmX2800mm，为提高设备安全防护性能及运行可靠性，本次新设备选用KYN28-12柜型，其标准外形尺寸为800（1000）mmX1550mmX2240mm，为了保证在原变电站室内空间不变的情况下更换为新柜型，将KYN28-12非标设计成外形尺寸为800(1000)mmX1350mmX2600mm，采用靠墙安装方案。

二、技术措施：1、搞好技术交底工作与开工前的动员工作。

每道工序开工前，技术负责人应向施工班组进行交底，使每个施工人员明确工程概况、工期及质量标准。

严格按照《电气装置安装工程施工及验收规范》的要求施工，确保工程质量，不留隐患。

2、对于安装的设备，必须先了解其原理、结构，然后按照设计要求与厂家说明书进行安装并如实填写安装调试记录，完工后连同说明书一起移交给有关部门。

山西潞安集团和顺一缘煤业35KV变电站6KV开关柜升级改造方案机电科2012年4月11日变电站6KV开关柜升级改造方案审批卡总工：安全经理：安全经理助理：生产经理：生产经理助理：机电经理：机电经理助理：通风经理：通风经理助理：调度室：安监科：生产科：通风科：机电科：审核：编制：一、改造的必要性我矿35KV变电站建于2007年，采用双电源供电，双电源由220KV云山站主供，110KV和顺站热备用。

站内有S9-8000/35/6主变压器一台，SZ10-8000/35/6备用主变一台；主、备变压器可以满足矿井供电需求。

同时站内安设SZ11-8000/35/35转角变压器一台。

现用的开关柜为原110KV和顺站改造后的淘汰设备，至今已使用5年，随着井下工作面拓展，供电负荷增加，已不能满足现有的供电要求，供电系统存在如下问题：1、6KV开关柜属淘汰设备，其中5面柜的少油断路器属《禁止井工煤矿使用的设备及工艺目录》第二批淘汰产品。

2、开关保护落后，属于电磁继电保护，时间整定不准确、动作不灵敏，跳闸时间长，容易发生越级跳闸现象，无法满足供电连续、稳定、可靠要求。

给我矿安全生产带来严重隐患，急需进行改造。

3、6KV开关柜数量不足，无备用开关，多处一级负荷不能实现单独双回路供电，受地面变电站所限，无法加设同样型号的开关柜。

二、改造方案概述（一）组织机构总指挥：王新组长：裴江涛副组长：陈玉贵、刘福魁成员：厂家技术人员，机电队配合（二）工作内容购置24面新型KYN28A-12户内铠装型移动式交流金属开关柜，对站内现有的开关柜全部进行更换，并配备相应的微机保护装置。

为确保在改造期间不影响生产，改造分两个阶段进行：1、利用五一检修期间，对站内6KV母线段1段内8面开关柜全部进行拆除，所带负荷为641一段进线柜，643瓦斯抽放泵一段进线，644一缘酒店、机电科、供应科，645主皮带，646空压机，647主扇一段进线，648井下二段进线，一台电压互感器柜。

35kV变电站6kV开关柜改造方案前言我矿二期扩建工程新建110kv变电站已于9月3日投运，35kv 变电站在110kv变电站投运后即将退出运行，为了避免110kv和35kv 两个电压等级同时供电和收费，必须在110kv变电站投运后一周左右时间报停35kv。

35kv站6 kv配电室继续为2000t选厂供电，电源取自110kv变电站6 kv配电室（两回路），按设计从110kv站6kv出线柜引两条高压电缆至601、602开关。

由于2#皮带对接时间安排在10月中旬，为了减少新老供电系统切换时间，充分利用中间检修时间，老站改造分两个阶段实施：第一阶段——110kv站接入系统后，老系统退出，电源搭接半天。

运行方式为：选一1#出线开关（625）——选一配I段进线开关（601）——I、II段母联开关（631）带全部负荷，II进线开关602退出运行；第二阶段——新订货开关柜进场，拆除变压器至进线柜母线，进行开关柜改造。

需要把现在老的开关柜拆除，把新开关柜安装在相应的位置，此次改造需要10-15天。

为了在改造期间尽可能缩短对全矿生产、建设、办公及生活的影响特制定本方案，对改造过程中的一些技术问题和需要采取的安全措施及实施制定技术方案：一、110kv站投运后6kv电源切换利用9月10日选矿厂检修Φ24浓密机的时间，将110kv站选一1#出线开关（625）通过敷设电缆接入老站I段进线开关（601）。

1、提前做好选一1#出线开关（625）至老站I段进线开关（601）的电缆头，放好新站至老站的低压电缆3*35+1*16。

2、9月10日12:00——18：00，分断35kvI、II段进线开关（301、302），并退至检修位置，35kv隔离小车退至检修位置。

6kv开关柜全部分断，小车退至检修位置。

3、拆除35kv 1#、2#主变室6kv侧母排，穿墙套管连接部位进行绝缘处理。

4、将高压电缆连接至I段进线开关（601），装回封闭盖板。

6kV 高压开关柜改造张晓峰(东北轻合金有限责任公司装备部，黑龙江哈尔滨150060)［摘要］针对老式配电所内高压开关柜的实际情况，介绍了新型高压开关柜的技术优势，阐述了改造方案和实施过程。

运行结果表明：改造后的配电所提高了供电可靠性，消除安全隐患，满足国家电力规范要求，为其他老式配电所改造提供借鉴。

［关键词］高压开关柜；改造；安全可靠［中图分类号］TM591［文献标识码］B［文章编号］1003－8884（2013）06－0024－03Transformation of 6kV High-voltage SwitchboardZHANG Xiao-feng（Equipment Department ，Northeast Light Alloy Co．，Ltd．Harbin 150060，China ）Abstract ：According to the actual situation of old high-voltage switchboard ，this paper introduces thetechnical advantages of new high-voltage switchboard ，and reforming scheme and process of implement．The running results show that ：power supply reliability has been increased after transformation ，the secur-ity risks have been eliminated ，meet the national electric code requirements ，and provide reference for other old distribution．Key words ：high-voltage switchboard ；transform ；safe and reliable［收稿日期］2013－08－26［作者简介］张晓峰（1967－），女，黑龙江哈尔滨人，高级工程师，硕士，主要从事东北轻合金有限责任公司电力系统运行、管理、检修、改造和工程造价工作。

高压开关柜改造安装施工方案简介高压开关柜是电力系统中的重要组成部分，对于电力系统的正常运行起到了至关重要的作用。

在使用一段时间后，由于设备老化或是其他方面的原因，高压开关柜可能需要进行改造升级，并进行重新安装。

本文档将介绍高压开关柜改造安装施工方案，以帮助施工人员更好地进行工作。

改造前准备工作在进行高压开关柜改造之前，应做好以下工作：1.开展安全分析和风险评估，制定安全措施；2.制定改造方案，确定改造内容和所需设备；3.梳理原有电气系统的构成关系，分析整个系统的重要节点；4.清洁安装区域，确保安装地点达到相应清洁度标准。

工程施工流程高压开关柜改造按以下流程进行：1.准备工作2.拆除旧电气设备3.安装新设备4.连接电缆5.接地与绝缘检测6.联合调试7.高压试验8.装置保护及操作试验准备工作施工前要做好准备工作，包括：1.修复老化、破损或松动的地面；2.确认设备运输情况以及维护记录；3.检查开气门、出气口和排气口的位置，确认电压等级、相数和重合闸位置；4.确认井道大小和井外空间大小等。

拆除旧电气设备拆除旧电气设备是改造的重要一环，应谨慎而有条理地进行。

拆除前应确保出厂数据清晰、完整，并清理好电器设备的内外表面。

在拆除时，应做好防止粉尘和杂物的防护，同时减少噪音和振动。

拆卸后的旧设备要妥善保管，防止损坏或遗失。

安装新设备在安装新设备时，应按设计要求安装，合理布置好设备，除有关规范和技术要求外，还应考虑到施工的美观、便于维护、易于起重、方便操作等条件。

安装时，应将设备导引插轴与底座的接触面充分涂上润滑脂，并确认好动传递件联轴器的轴承。

连接电缆在对新设备进行电气接线时，应遵循现场布线图等相关规范和标准。

电气设备应尽可能采用公用井道，设备布置在分段停电的情况下进行电线预制。

预制好的电线放在设备端子箱上方，确保对外部安全并方便进行接线。

接地与绝缘检测接地体应牢固，地网及接地体之间的铜排应互联，接地电阻要符合规定值。
