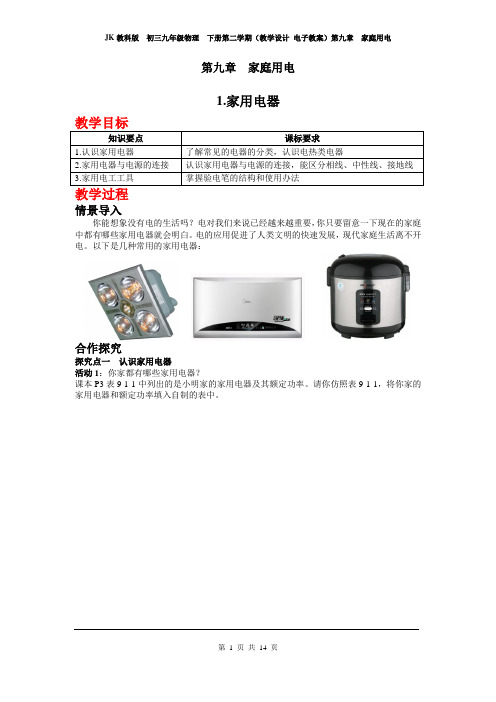

第九章家庭用电1.家用电器教学目标情景导入你能想象没有电的生活吗？电对我们来说已经越来越重要，你只要留意一下现在的家庭中都有哪些家用电器就会明白。
电的应用促进了人类文明的快速发展，现代家庭生活离不开电。
以下是几种常用的家用电器：合作探究探究点一认识家用电器活动1：你家都有哪些家用电器？课本P3表9-1-1中列出的是小明家的家用电器及其额定功率。
请你仿照表9-1-1，将你家的家用电器和额定功率填入自制的表中。
活动2：了解家用电器的用途和分类。
试讲述课本P3表9-1-1中的家用电器的用途并对其进行分类。
归纳总结：（1）家用电器的用途：①将电能转变成其他形式的能；②进行某信息处理、服务于家庭生活。
（2）家用电器的分类：①电热类：电熨斗；②电动类：电风扇；③照明类：照明灯具；④信息类：电视机。
探究点二家用电器与电源的连接活动1：阅读课本P4，做“观察：插座——家庭电路预留的电源接口”，让学生联想家中的电器插座，讨论回答。
归纳总结：家庭电路的插座有两孔插座和三孔插座之分。
（1）三孔插座：一般供有金属外壳的家用电器使用，如电水壶等；（2）两孔插座：供没有金属外壳的家用电器使用，如台灯等。
活动2：区分“相线、中性线、保护接地线”，了解插座接法。
老师结合挂图、课件讲解。
归纳总结：（1）相线与中性线、保护接地线的区分：①相线：俗称火线，符号为L，带电；②中性线：俗称零线，符号为N，通常不带电；③保护接地线：俗称保护线，符号为PE，通常也不带电。
（2）插座接法：①两孔插座的接法：左边的插孔接零线，右边的插孔接火线；②三孔插座的接法：左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”。
活动3：思考：如图所示，同是漏电，为何反差如此大？当用电器漏电，其金属壳上就有220伏的电压。
如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。
若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。
第九章家庭用电知识点总结9.1【考点精讲】1. 家用电器的分类（1）电热类：电能转化为内能；（2）照明类：电能转化为光能；（3）电动类：电能转化为机械能；（4）信息类：电能转化为光、声等能量。
提示：电磁炉是利用交变电流的变化磁场在铁磁性锅体中产生感应电流而发热；微波炉是利用高频电磁波使食物中的分子运动加剧，从而使温度升高的。
2. 家用电器和电源的连接（1）现代家庭电路中的三根线①火线：带电，与大地之间的电压为220V；②零线：不带电，与大地之间的电压为零；③地线：与大地连接，保护用电器。
火线与零线和用电器的工作部分串联，组成工作电路；地线与用电器的金属外壳相连，当出现火线与金属外壳接触而导致漏电时起到保护作用。
国家规定，带有金属外壳的家用电器，其外壳必须接地。
（2）两孔插座和三孔插座两孔插座一般是左孔为零线，右孔为火线（可简称为“左零右火”）；而三孔插座一般是左孔为零线，右孔为火线，上孔为地线（可简称为“左零右火上接地”）。
（3）三脚插头标有L字样的插头接火线，标有N字样的插头接零线，标有E字样的插头接地线。
当用电器外壳带电或漏电时，电流就流入大地，不致对人造成伤害。
3. 验电笔（1）作用：验电笔用于检查低压导体或电气设备外壳是否带电。
（2）结构：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
（3）使用：使用验电笔时，用笔尖去接触导线，手要接触笔尾金属体。
当接触火线时，氖管发光；接触零线时，氖管不发光。
9.2【考点精讲】1. 家庭电路的组成（1）进户线：给用电器提供电能，共有两根，它们之间的电压是220V。
（2）配电箱：控制全户用电的通断；内部的控制电器有闸刀开关和低压断路器（俗称“空气开关”）；保护电器的有熔断器和漏电保护器。
①总开关：用来控制总电路的通断。
一般使用闸刀开关。
新建住宅中不安装总开关，而是在该处安装低压断路器，且只要排除故障就可以再合闸，不需要更换零件。
②熔丝：俗称“保险丝”，安装在闸刀开关的下边，是保护电路的装置。
2019-2020学年教科版九年级物理下册第9章家庭用电单元测试题一．选择题（共8小题，每小题2分，共16分）1．下列家用电器中，不是利用电流热效应原理来工作的是（ ）A．电熨斗B．微波炉C．电饭锅D．电烤箱2．在如图所示的照明电路中，连接正确的是（ ）A．B．C．D．3．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。
下列做法符合安全用电要求的是（ ）A．家中多个大功率用电器可以在同一插线板上同时使用B．保险装置、插座、导线等达到使用寿命应及时更换C．使用试电笔时，手不要接触笔尾金属体，以免触电D．家用电器起火时，应立即用水扑灭4．某家用电器正常工作时，每分钟消耗的电能约6×104J，则这个用电器可能是（ ）A．微波炉B．白炽灯C．电视机D．电子钟表5．下列有关家用电器的物理知识，说法正确的是（ ）A．看电视时，用放大镜观察荧光屏，就能看到屏上红、黄、蓝的光点B．电冰箱的门打开后，室内温度会不断降低C．电风扇工作时利用了电磁感应的原理D．电饭锅煮饭时电能转化为内能6．下图所示的四个家庭电路，符合家庭电路连接要求的是（ ）A．B．．．．下列有关家庭电路的说法正确的是（ ）．电能表用来测量用户消耗的电能．家庭电路的电压对于人体是安全的．测电笔可以辨别零线与地线．家庭电路中的插座应与照明灯串联二．填空题（共8小题，每空2分，共40分）．如图所示的三线插头是家庭电路中 （选填“有金属外壳”或“大功率”）的用电器使用的，将三线插头插在三孔插座上时，除了将用电器的用电部分接入电路以外，还将用电器的金属外壳与 连接。
．小明同学想在家里安装一盘照明灯，如下图甲所示的是他设计的电路，图中虚线框1和2应连入．一盏白炽灯标有“220V 100W”的字样，正常工作时，每秒钟产生8J的光能，则白炽灯的发光效率约为 。
而一盏“220V 36W”节能灯，正常工作时，每秒钟产生10J的光能，则节能灯的发光效率约为 。
第九章家庭用电1.家用电器教学目标情景导入你能想象没有电的生活吗？电对我们来说已经越来越重要，你只要留意一下现在的家庭中都有哪些家用电器就会明白。
电的应用促进了人类文明的快速发展，现代家庭生活离不开电。
以下是几种常用的家用电器：合作探究探究点一认识家用电器活动1：你家都有哪些家用电器？课本P3表9-1-1中列出的是小明家的家用电器及其额定功率。
请你仿照表9-1-1，将你家的家用电器和额定功率填入自制的表中。
活动2：了解家用电器的用途和分类。
试讲述课本P3表9-1-1中的家用电器的用途并对其进行分类。
归纳总结：（1）家用电器的用途：①将电能转变成其他形式的能；②进行某信息处理、服务于家庭生活。
（2）家用电器的分类：①电热类：电熨斗；②电动类：电风扇；③照明类：照明灯具；④信息类：电视机。
探究点二家用电器与电源的连接活动1：阅读课本P4，做“观察：插座——家庭电路预留的电源接口”，让学生联想家中的电器插座，讨论回答。
归纳总结：家庭电路的插座有两孔插座和三孔插座之分。
（1）三孔插座：一般供有金属外壳的家用电器使用，如电水壶等；（2）两孔插座：供没有金属外壳的家用电器使用，如台灯等。
活动2：区分“相线、中性线、保护接地线”，了解插座接法。
老师结合挂图、课件讲解。
归纳总结：（1）相线与中性线、保护接地线的区分：①相线：俗称火线，符号为L，带电；②中性线：俗称零线，符号为N，通常不带电；③保护接地线：俗称保护线，符号为PE，通常也不带电。
（2）插座接法：①两孔插座的接法：左边的插孔接零线，右边的插孔接火线；②三孔插座的接法：左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”。
活动3：思考：如图所示，同是漏电，为何反差如此大？当用电器漏电，其金属壳上就有220伏的电压。
如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。
若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。
人教版初三物理知识点总结第九章家庭用电1、家用电器分为：①电热类:电炉、电热毯、电饭煲、电炒锅，②电动类：电风扇、电动机、洗衣机，③照明类：白炽灯、日光灯、霓虹灯，④信息类：电脑、电视、电话。
2、电磁灶的原理：是利用交变电流的变化磁场在铁磁性锅体中产生感应电流而发热的；微波炉的原理：是利用高频电磁波使食物中的分子运动加剧，从而使温度升高。
两者原理不同于其他电热器。
3、进户线：一根是相线（火线），一根是中性线（零线），火与地-220V,零与地-0V，火与零-220V三孔插座：左零右火上接地；三脚插头的第三脚跟用电器外壳相连验电笔是用来辨别零线和火线的。
使用方法：用笔尖金属体接触电线，人体接触笔尾金属体——氖管发光，则为火线，反之，为零线。
（故障：测两孔都亮是零线断了，都不亮是火线断了）4、控制电器：低压断路器（俗称空气开关），或闸刀开关；保护电器：低压断路器、保险盒、漏电保护器5、低压断路器：电流过大（用电器总功率过大或发生短路）时自动切断电路漏电保护器：发生漏电、触电、插座接错线或短路时自动切断电路。
6、灯泡一端接零线，一端与开关串联后再接火线（即开关控制火线，螺旋套只接零线）接大功率用电器的插座，应只在火线上装一根保险丝，这样更保险。
7、触电是电流通过人体造成的伤害事故。
电流对人体造成危害的因素有：A 电流的大小B 通电时间的长短8、低压触电有两种情况：A 火线—人体—大地（单线触电）；B 火线—人体—零线（双线触电）。
高压触电有两种情况：A 高压电弧触电 B 跨步电压触电。
安全用电的原则：不接触低压带电体，不靠近高压带电体。
因电引发的火灾一定要先切断电源再救火，不能泼水救火第十章电磁波和信息技术1、电磁波的产生：电路中有迅速变化的电流，周围会产生电磁波。
所有电磁波在真空中的速度都等于光速。
波的特征：波速＝波长×频率＝3×108m/s 表达式：c=λ f 关系：波长与频率成反比。
九年级物理下册《生活安全用电及电和磁》知识点总结1我国的照明电路采用220伏特电压供电。
动力用380伏特电压供电。
这些电压都是低压电。
一般认为高于1000伏的电压为高压电。
2照明电路采用一火一零两线制3电能表的作用是：测量用户在一定时间内消耗多少千瓦时的电能。
4保险丝材料：是用电阻率较大熔点较低的铅锑合金制成的。
保险丝的选用原则：保险丝的额定电流要等于或稍大于电路中的最大电流，不允许用粗保险丝当细保险丝用，绝不允许用铁丝或铜丝代替保险丝。
磁性能够吸引铁、钴、镍等物质的性质。
2磁体：具有磁性的物体。
3磁极：磁体上磁性最强的部分。
南极：指南的磁极北极：指北的磁极4磁体的分类：按形式分：天然磁体和人造磁体;按形状分：蹄形磁体、条形磁体和磁针。
5天然磁铁就是天然铁矿石。
永磁铁：能长期保持磁性的磁体。
如天然磁体和人造磁体。
6磁极的作用规律:同名磁极互相排斥，异名磁极相互吸引。
7磁化：使原来没有磁性的物体获得磁性的过程。
8软磁体：被磁化后磁性很容易消失的物体。
硬磁体：被磁化后磁性能长期保持的磁体。
它也叫永磁体。
9磁性材料：具有软磁性、硬磁性或其它电磁特性的材料统称∽。
它们大多数是含铁、钴、镍的合金或铁和其他金属的氧化物。
0磁场及其基本性质。
1磁场方向、磁感线及磁感线方向。
磁体在磁场中受力方向2磁场的方向：把磁场中的某一点，小磁针静止时，北极所指的方向规定为磁场方向。
3磁感线:在磁场中画一些有方向的曲线，任何一点的曲线方向都跟该点的磁针北极所指的方向一致，这样的曲线叫磁感线。
4磁体周围的磁感线都是从磁体北极出来，回到磁体的南极。
5磁体受力方向：在磁场中的某点，北极所受磁力的方向跟该点的磁场方向一致，南极所受磁力的方向跟该点的磁场方向相反。
6地磁场：在地球周围存在的磁场。
地磁南极在地理北极附近，地磁北极在地理南极附近。
7我国宋代的沈括第一个发现了磁偏角。
比哥仑布早400多年。
8奥斯特实验：将一根导线平行拉在静止小磁针的上方，通电时，小磁针发生偏转。
第9章家庭用电单元总结
知识要点一：与电能表的有关物理量计算
1.电能表：
2.利用电能表：（1）计算电路所允许接入的最大功率：根据P=UI
（2）用电能表、秒表测量用电器功率：①原理:W P t
②方法：用电能表测出用电器在某一段时间(t)消耗的电能 W ＝n n 0kW·h＝n
n 0×3.6×106 J(n 、
n 0表示转数)，则用电器的电功率为P ＝W t ＝3.6×106n
n 0t W 。
（2019 湖南衡阳市）小明家上次查看电能表示数为
，本次查看
时电能表读数如图所示，则下列说法正确的是（ ）
A ．他家在这段时间内消耗的电能为903kW •h
B．电能表是测量电功率的仪表
C．若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转
D．这个电能表的额定功率为2200W
【答案】
【解析】A.他家在这段时间内消耗的电能W＝8633.5kW•h﹣8543.2kW•h＝90.3kW•h，故A 错误；
B.电能表是测量消耗电能的仪表，不是测量电功率的，故B错误；
C.3600r/（kW•h）表示电路中每消耗的电能，电能表的转盘转过3600r，
只让一个标有“220V 1000W”的电热水器正常工作10min，其消耗的电能为W＝Pt＝
lkW×1
1h=1
1
kW•h；
则电能表的圆盘转过的圈数：N=1
1
kW•h×3600r/（kW•h）＝600r，故C正确。
D.根据该电能表的铭牌可知，其允许接入用电器的最大功率P＝UI＝220V×10A＝2200W；但电能表属于测量仪表，不消耗电能，没有额定功率，故D错误。
（2019 辽宁铁岭市）．如图所示是小李家的电能表，她家所使用的用电器总功率不能超
过W．将一台额定功率为880W的电暖气单独接入电路中，正常工作30min，通过电暖气的电流是A，电能表的转盘转了转。
【答案】（1）4400；（2）4；（3）1320。
【解析】（1）由电能表参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，
他家同时使用用电器的最大总功率：P大＝UI＝220V×20A＝4400W；
（2）由P＝UI得通过电暖气的电流：I＝＝＝4A；
3000r/kW•h表示每消耗1kW•h的电能，电能表转盘的转数3000r，
电暖气独正常工作30min消耗的电能：W＝Pt＝0.88kW×0.5h＝0.44kW•h，
电能表转盘转过的转数：n＝3000r/kW•h×0.44kW•h＝1320r。
充分理解电能表各参数的含义，深入理解电能核电功率的物理意义，结合电功和电功率的计算公式，对有关的物理量进行计算。
知识要点二：家庭电路的电路图连接
除要遵守电路的一般连接要求外，有些电路元件的连接还要遵守安全用电的原则：1开关要和用电器串联外，还要接在接在火线和用电器之间，避免断开开关时用电器仍与火线连通；
2.安装螺口灯的灯口时，火线还要连接中心螺旋柱、零线接螺旋套；
3．三插头的用电器还一定要按要接地；
4.两孔插座左孔接零线，右孔接火线，三孔插座必须按“左零右火中接地”。
5.各用电器和插座之间必须是并联连接，如果只有一根保险丝，要串联接在火线上。
空气开关、漏电保护器要串联干路上。
(2019 四川达州市)用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
【答案】
【解析】（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上；如图
(2019天水)小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。
（导线不得交叉）
【答案】如图所示：
【解析】楼道灯要求在天黑且有声音时灯才亮，所以要求“声控”开关和“光控”开关同时闭合时，电路闭合有电流通过才行，不然单独一个条件满足，一个开关闭合九亮。
所以，两个开关要串联。
三孔插座与楼道灯互不影响，所以要与电灯并联在火线和零线之间，按照“左零右火，上接地”的原则接入电路。
各元件的连接一定要符合安全用电的原则。
开关和要控制的用电器串联，用电器和插座都是并联连接。
保险丝和要保护的电路串联，电能表、总开关、空气开关、漏电保护器都是串联在干路上。
