柴油发电机组安装检验批质量验收记录表

柴油发电机组安装检验批质量验收记录一、安装单位基本情况：检验单位：________发电机组型号：________安装单位：________安装地点：________安装时间：________质量验收时间：________二、验收人员：本次验收由以下人员组成：2.验收人员：________3.监督人员：________三、安装单位资质：1.本次安装单位是否具备相关的安装资质？是/否。

2.安装单位的资质证书编号是什么？__________。

四、发电机组质量验收内容：1.发电机组的外观质量验收：a.主机外观是否完好无损？是/否。

b.发电机组的表面涂装是否平整、无明显划痕？是/否。

c.发电机组的外露管线是否安装牢固、无松动？是/否。

2.发电机组设备参数验收：a.发电机组的额定功率与实际功率是否相符？是/否。

b.发电机组的额定转速与实际转速是否相符？是/否。

c.发电机组的额定电流与实际电流是否相符？是/否。

d.发电机组的频率稳定性测试结果是否符合要求？是/否。

e.发电机组的电压波动测试结果是否符合要求？是/否。

3.发电机组安装验收：a.发电机组的基础是否牢固、平整？是/否。

b.发电机组与输电线路的接头是否牢固、接触良好？是/否。

c.发电机组的机房通风、消防设施是否符合要求？是/否。

d.发电机组的燃油管路是否正确安装、无泄漏？是/否。

e.发电机组的排气管路是否安装牢固、无松动？是/否。

4.电力系统接入验收：a.发电机组与配电系统的接线是否正确、可靠？是/否。

b.发电机组与市电系统切换功能是否正常？是/否。

五、发现问题及处理情况：在本次质量验收过程中，发现以下问题：1.问题描述：_________________；处理情况：_________________。

2.问题描述：_________________；处理情况：_________________。

3.问题描述：_________________；处理情况：_________________。

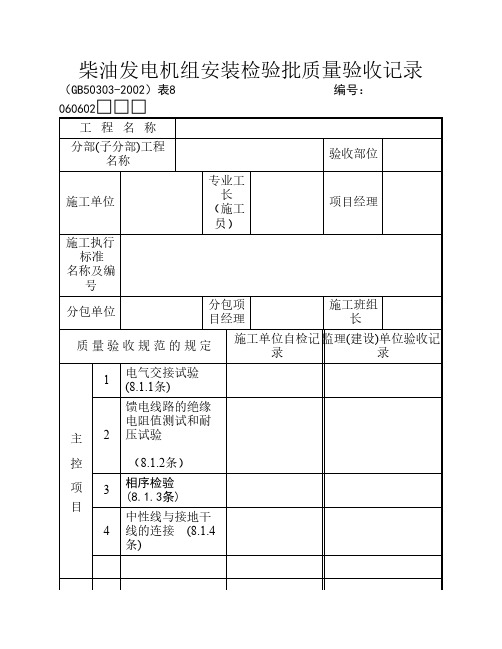

柴油发电机组安装检验批质量验收记录（GB50303-2002）表8 编号：060602□□□工程名称分部(子分部)工程名称验收部位施工单位专业工长（施工员）项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1电气交接试验(8.1.1条)2馈电线路的绝缘电阻值测试和耐压试验（8.1.2条）3相序检验(8.1.3条)4中性线与接地干线的连接 (8.1.4条)一般项目1随带控制柜的检查 (8.2.1条) 2可接近裸露导体的接地或接零(8.2.2条)3受电侧低压配电柜的试验和机组整体负荷试验(8.2.3条)施工操作依据质量检查记录施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日060602□□□说明主控项目1、发电机的试验必须符合规范附录A的规定。

2、发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值应大于0.5 MΩ；塑料绝缘电缆馈电线路直流耐压试验为2.4kV，时间15min，泄漏电流稳定，无击穿现象。

3、柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。

（8.1.3条）4 发电机中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识。

一般项目1、发电机组随带的控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落。

开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，有位移应重新按制造厂要求试验标定。

2、发电机本体和机械部分的可接近裸露导体应接地（PE）或接零（PEN）可靠，且有标识。

3、受电侧低压配电柜的开关设备、自动或手动切换装置和保护装置等试验合格，应按设计的自备电源使用分配预案进行负荷试验，机组连续运行12h无故障。

检查数量：主控项目全数检查。

一般项目全数检查。

检验方法：见规范第28.0.7条。

发电机验收表.docx
柴油发电机组安装验收表
使用单位设备来源为___，规格型号为KTAA19-G6A，发
电机编号为生产厂家___，额定功率为300KW。

以下是验收内容及要求：
1.整机
检查柴油机及发电机的主要参数是否达到额定指标，输出功率是否达到额定功率。

检查柴油机负荷调节器配备是否合理，动作是否可靠。

同时检查柴油机发电机组紧急保安装置是否合理，工作是否可靠。

检查各种防护装置是否齐全完整。

检查机组外表是否清洁，无积灰，无锈蚀。

2.电气系统
检查励磁调压、来磁装置是否齐全、运行可靠。

检查继电保护装置是否齐全、可靠。

检查配电装置是否齐全可靠。

检查电气系统绝缘及接地保护装置是否齐全可靠，达到规定要求。

检查机组运转正常，无异常声响，无剧烈振动，无超温现象。

检查柴油发电机组辅助设备是否合理，运行是否达到规定要求。

检查机组润滑装置齐全，运行时是否无漏油现象。

检查机组润滑系统油压正常、油质是否符合要求。

检查滤清器的滤芯是否完好、有效，并定期进行更换清洗。

检查冷却装置齐全可靠，运行时是否无泄漏现象。

检查排水温度是否达到要求。

检查供柴油设施齐全可靠的油质、油压、油耗是否达到规定要求。

检查各种计表是否齐全，运行灵敏可靠，指示正确。

3.运行
检查柴油发电机组是否正常运行，无异常情况。

4.使用管理
检查技术档案是否齐全，包括使用说明书、产品合格证、保养检修技记录。

检查运行记录是否完整。

现场验收检查原始记录
共1 页第1 页
监理校核： XXX检查： XXX 记录：XXX 验收日期： XXXX 年 XX 月 XX 日说明：1.此表为第1张表，其它表一样，检验批编码：07060201001……
填写说明
1.表头填写：
“单位（子单位）工程名称”栏、“检验批名称”栏、及“检验批编号”栏，按对应的“检验批质量验收记录”填写。

2.验收项目填写
⑴编号：填写验收项目对应的条文号。

⑵验收项目：按对应的“检验批质量验收记录”的验收项目的顺序，填写现场实际检查的验收项目及设计要求、规范规定的内容，如果对应多行检查记录，验收项目不用重复填写。

⑶验收部位：填写本条验收的各个检查点的部位，每个部位占用一格，下个部位另起一行。

⑷验收情况记录：
①采用文字描述、数据说明或者打“√”的方式；
②不合格和超标的必须明确指出；
③对于定量描述的抽样项目，直接填写检查数据。

⑸备注：发现明显不合格的个体的，要标注是否整改、复查是否合格。

⑹监理校核：监理单位现场验收人员签字。

⑺检查：施工单位现场验收人员签字。

⑻记录：填写本记录的人签字。

⑼验收日期：填写现场验收当天日期。

修改说明：本表格与13版比较表头部分将项目负责人改为项目经理，因为项目经理是施工企业在工程项目上的合法代表。

增加了验收记事一栏，方便记录验收当时情况。

验收内容与验收规范要求一致未作修改。

一、验收依据
1、《建筑工程施工质量验收统一标准》GB50300-2013
2、《建筑电气工程质量验收规范》GB50303-2002
二、规范摘要
1、检验批划分原则
备用和不间断电源安装工程中柴油发电机组安装分项工程应为一个检验批。

2、验收要求
全数检查
3、主控项目
1）发电机的试验必须符合本规范附录A的规定。

2）发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值应大于0.5MΩ；塑料绝
缘电缆
馈电线路直流耐压试验为2.4kV，15min，泄漏电流稳定，无击穿现象。

3）柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。

4）发电机中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识。

4、一般项目
1）发电机组随带的控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落。

开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，有位移应重新按制造厂要求试验标定。

2）发电机本体和机械部分的可接近裸露导体应接地（PE）或接零（PEN）可靠，且有标识。

3）受电侧低压配电柜的开关设备、自动或手动装置和保护装置等试验合格，应按设计的自备电
源使用分配预案进行负责试验，机组连续运行12h无故障。
