回路供电和四线超声波液位变送器

西门⼦超声波液位计说明书连续测量 - ⼀体化液位变送器SITRANS Probe LU■概述■组态SITRANSProbe LU ⼆线制回路供电超声波变送器，测量储罐和简单过程容器中液体的液位、体积，同时也可⽤于明渠测量。

■产品特点连续液位测量，测量范围可达 12 m ? 易于安装，启动简单 ? 通过红外线本安⼿持编程器，SIMATIC PDM 或 HART? ⼿操器编程 ? 独⼀⽆⼆的⾼精度 ? 使⽤ HART 或 PROFIBUS PA 进⾏通讯 ? ETFE 或 PVDF 传感器抗化学腐蚀能⼒强 ? 带专利的声智能回波处理技术 ? 极⾼的信 / 噪⽐ ? 对于固定⼲扰⽬标⾃动虚假回波抑制■应⽤SITRANS Probe LU 是供⽔和⽔处理⾏业和化⼯储罐液位测量的最佳解决⽅案。

SITRANS Probe LU 量程为 6m 或 12m。

使⽤⾃动虚假回波抑制技术可避免固定物体的影响，提⾼信 / 噪⽐，使精度到达量程的 0.15% 或 6mm， Probe LU 可提供很⾼的可靠性。

SITRANS Probe LU 内置了经过⽆数现场实践证明的声智能? 回波处理技术，结合了新的回波处理特性和最新的微处理器和通讯技术。

Probe LU 提供两种通讯选件：HART 或 PROFIBUS PA (3.0 型， B级) Probe LU 的传感器为 ETFE 或 PVDF 材质，可抗化学腐蚀。

另外，对于材料和过程温度变化的应⽤， Probe LU 还集成⼀个内置传感器，以补偿温度变化。

? 主要应⽤：化学储罐，滤池，液体储罐SITRANS Probe LU 安装8连续测量 - ⼀体化液位变送器SITRANS Probe LU■技术规格操作模式测量原理典型应⽤输⼊测量范围 ? 6m 型 ? 12 m 型频率输出 mA/HART ? 范围 ? 精度 PROFIBUS PA 性能分辨率精度重复性盲区刷新时间 ? 4/20 mA/HART 型 ? PROFIBUS 型温度补偿波束⾓额定⼯作条件 ? 环境条件 - 地点 - 环境温度 - 相对湿度 / ⼊⼝保护 - 安装等级 - 污染等级 ? 介质条件 - 法兰或螺纹处温度 - 压⼒（容器）设计外壳材质防护等级重量电缆⼊⼝传感器 (2 个选件 ) 过程连接 ? 螺纹连接 ? 法兰连接 ? 其它连接 2" NPT， BSP 或 G/PF 3" 通⽤法兰（见 60 页 ) 或⽤ FMS200 安装套件户提供的安装套件 PBT （聚对苯⼆甲酸丁⼆醇酯） Type 4X/NEMA 4X, Type 6/NEMA 6/IP67/IP68 外壳 2.1 kg 2 x M20 x 1.5 电线接头或 2 x?" NPT 螺纹 ETFE 或 PVDF -40 ~ +85 °C 0.5 bar 室内 / 室外 -40 ~ +80 °C 适于室外I 4 ≤ 3 mm 量程的 0.15% 或 6mm，取其较⼤值 ≤ 3 mm 0.25 m ≤ 5s ≤ 5s， 4mA ≤ 4s， 15 mA 电流回路整个温度范围内的补偿功能 10 ° 4 ~ 20 mA ± 0.02 mA 型式 3 ， B 级 0.25 ~ 6m 0.25 ~ 12m 54 KHz 超声波液位测量测量储罐和简单过程容器的液位显⽰和控制接⼝组态本地：LCD 带棒状图远程：通过 HART 或 Profibus PA 使⽤西门⼦ SIMATIC PDM 软件（PC 机）或HART ⼿操器或西门⼦红外线⼿操器 EEPROM 可在断电时保持信息，⽆需备⽤电池额定 24VDC， 550? 最⼤，最⼤ 30 V DC 4 ~ 20 mA 12，13， 15 或 20 mA 取决于组态（⼀般⽤途或本安型）符合标准 IEC 61158-2 认证总则船⽤（只应⽤于HART 通讯选件）危险区 ? 本安（欧洲） ? 本安（美国 / 加拿⼤ ) ATEX II 1G EEx ia IIC T4 FM/CSA （需安全栅） T4， I 类， 1 区， A ， B， C， D，组； II 类， E， F， G，组； III 类； FM ( ⽆需安全栅 ) T5：I 类， 2 区， A， B， C 和 D 组红外⼿操器具有 ATEX EEx ia IIC T4 的 IS 模件 FM/CSA I 类，1 区，A，B ，C，D 组 -20 ~ +40 °C 专有红外脉冲信号 3V 锂电池（不可换） CSAUS /C ， FM， CE ? 英国劳⽒船⽤认证 ? ABS 形式认证存储器电源 4 ~ 20 mA/HARTPROFIBUS PA⾮易燃（美国）编程 ? 本安西门⼦红外⼿操器 - ⽤于红外⼿操器的认证 ? 环境温度 ? 接⼝ ? 功率9连续测量 - ⼀体化液位变送器SITRANS Probe LU选型和订货数据 SITRANS Probe LU 2 线制回路供电超声波变送器，⽤于测量液体的液位、体积和流量外壳塑料 (PBT)，Qty 2 x M20 x 1.5 塑料 (PBT)， Qty 2 x 1/2"NPT 量程 / 传感器材质 6 m， ETFE 6 m， PVDF 共聚物 12 m， ETFE 12 m，PVDF 共聚物过程连接 2" NPT (ASME/ASME B1.20.1) 2" BSPT (EN 10226-1) 2” G (EN ISO 228-1) / PF2 (JIS B 0202) 通讯 /输出 4 ~ 20 mA， HART PROFIBUS PA 认证⼀般⽤途， FM， CSA ， CE 本安，FM I 类，1 区， A、B、C、D 组 ( 需安全栅 ); II 类， 1 区， E， F， G 组； III 类； ATEX II 1G EEx ia IIC T4 （仅 HART 模件）本安，CSA I 类，1 区， A，B，C，D 组 ( 需安全栅 ); II 类， 1 区， G 组； III 类（仅 HART 模件） FM， l 类， 2 区（只外壳选件 2 ）本安，FM/CSA I 类，1 区， A，B，C，D 组（需安全栅）； II 类， 1 区， E、 F、 G 组； III 类（仅 PROFIBUS PA 模件）本安， ATEX II 1G EEx ia IIC T4 （仅 PROFIBUS PA 模件） 1)C)订货号 7 ML 5 2 2 1 ■■■■■选型和订货数据其它设计请在订货号上加 “-Z”并规定订货代码不锈钢标牌：测量点数 / 识别（最多 16 个字符）订货号Y151 2 A B C D A B C 1 2 1 2 3 4 5 6⽤于 HART/mA 设备的使⽤⼿册 C) 7ML1998-5HT01 英⽂版注意：使⽤⼿册在订货中要单独订货。

西门子超声波液位计的工作原理液位计工作原理西门子超声波液位计是由微处理器掌控的数字液位仪表。

在测量中超声波脉冲由西门子传感器（换能器）发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。

由于接受非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

西门子超声波液位计由三部分构成：超声波换能器、处理单元、输出单元。

西门子超声波液位计产品简介西门子超声波液位计可接受二线制、三线制或四线制技术，二线制为：供电与信号输出共用；三线制为：供电回路和信号输出回路独立，当接受直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；四线制为：当接受交流220v供电时，或者当接受直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。

直流或交流供电，具有4～20mADC，高处与低处位开关量输出量程范围：0—50米，多种形式可选，适合各种腐蚀性、化工类场合，精度高，远传信号输出，PLC 系统监控。

西门子超声波液位计的工作原理西门子超声波液位计工作原理是由超声波换能器（探头）发出高频脉冲声波碰到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=CT/2.由于发射的超声波脉冲有确定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。

这个区域称为测量盲区。

盲区的大小与超声波物位计的型号有关。

探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：距离 [m] = 时间声速/2 [m]声速的温度补偿公式：环境声速= 331.5 + 0.6温度西门子超声波液位计磁性浮子液位计日常故障分析磁性浮子液位计是液位计常用产品类型，具有显示直观、不需电源、维护量小、维护和修理费用低等优点，是玻璃板液位计更新换代的升级产品。

技术原理超声波物位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。

声波被物体表面反射，部分反射回波由探头接收并转换为电信号。

从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。

电子单元检测该时间，并根据已知的声速计算出被测距离。

通过减法运算就可得出物位值。

技术问答1．超声波物位计适于什么样的应用环境？通常应用于温度在150℃以下、压力在5Bar（5kg/cm2）以下的场所进行液位或料位的测量。

2．对于密闭容器内的挥发性的液体的液位测量，应注意那些事项？应注意两点：a容器内气体声速可能与空气中的声速不同，如液位计不能对声速进行修正，则会出现较大误差；b挥发性的液体会在超声波液位计探头表面凝结，阻挡声波的收发，要求液位计具有可变功率控制功能。

我公司产品能够满足以上要求，并有大量的实践应用。

3．超声波物位计可以测量原煤仓、煤粉仓的料位吗？原煤的料位测量是可行的，有足够的应用经验和成功实例；煤粉仓的料位测量使用超声波方式目前并不理想。

4．对于液面剧烈波动的液体，如何使用超声波液位计进行液位测量？有三种可行的办法：a选用具有自动功率控制功能的超声波液位计b选用更大量程的超声波液位计c在液体中加入塑料管，测量塑料管内液位5．两线制超声波物位计与三线制超声波物位计有和不同？两线制超声波物位计其供电（DC24v）与信号输出（DC4-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式，不足之处是发射功率微弱，不适合液面有较大波动的液位测量和料位测量，当液体有较大挥发性时，测量效果有时也不理想。

三线制超声波物位计实际上为四线制，其供电（DC24v）与信号输出（DC4-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。

其优势是发射功率较大，适合对各种条件的液位和料位进行测量，效果理想。

超声波物位计当用于液位测量时常称为：超声波液位计当用于料位测量时常称为：超声波料位计产品展示技术特点一体式超声波物位计—基本型首要说明：HLU4HLU8型为直流24V 供电LCD 液晶显示（-25o C ～60o C ）环境温度-45o C ～75o C HLU4E HLU8E 型为直流24V 供电LED 数码管显示环境温度-45o C ～75o C HLU4A HLU8A 型为交流220V 供电LCD 液晶显示环境温度-25o C ～60o C基本型◆三线制接线，声波发射强劲，测量稳定可靠◆低盲区，高灵敏度◆智能信号处理技术，适应各种工况◆独到的自动功率控制，自动增益控制◆过压过流保护，雷电保护◆光电隔离的4-20mA 电流输出◆失效保护，电流输出22mA◆允许较大电流通过的双继电器用于泵控制或报警◆带有LCD 或LED 的大显示窗，便于调试和观察◆声速可调整，测量更准确◆全塑料外壳（IP68），耐酸碱，适应恶劣环境◆灵活的支架或法兰安装◆可选的直流DC24V 或交流AC220V 供电形式HLU4HLU8拓展型HLU6HLU12大量程HLU20HLU30外形尺寸用于支架安装的过孔位置一体式超声波物位计—拓展型首要说明：HLU6HLU12型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o CHLU6E HLU12E型为直流24V供电LED数码管显示环境温度-45o C～75o CHLU6A HLU12A型为交流220V供电LCD液晶显示环境温度-25o～60o C外形尺寸用于支架安装的过孔位置一体式超声波物位计—大量程首要说明：HLU20HLU30型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o C HLU20E HLU30E型为直流24V供电LED数码管显示环境温度-45o C～75o C HLU20A HLU30A型为交流220V供电LCD液晶显示环境温度-25o C～60o C分体式超声波物位计USS—BD3型量程：3米盲区：0．25米供电：DC24v USS—BA3型量程：3米盲区：0．25米供电：AC220v USS—BD6型量程：6米盲区：0.30米供电：DC24v USS—BA6型量程：6米盲区：0．30米供电：AC220vUSS—BD20型量程：20米盲区：0．60米供电：DC24V USS—BA20型量程：20米盲区：O ．60米供电：AC220V USS—BD30型量程：30米盲区：0．80米供电：DC24V USS—BA30型量程：30米盲区：0．80米供电；AC220VUSS—BDlO 型量程：10米盲区：0.40米供电：DC24V USS—BAlO 型量程：10米盲区：0.40米供电：AC220V。

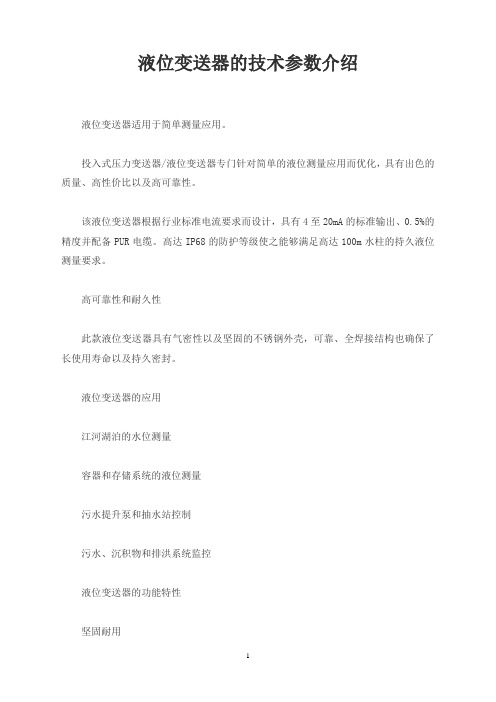

液位变送器的技术参数介绍
液位变送器适用于简单测量应用。

投入式压力变送器/液位变送器专门针对简单的液位测量应用而优化，具有出色的质量、高性价比以及高可靠性。

该液位变送器根据行业标准电流要求而设计，具有4至20mA的标准输出、0.5%的精度并配备PUR电缆。

高达IP68的防护等级使之能够满足高达100m水柱的持久液位测量要求。

高可靠性和耐久性
此款液位变送器具有气密性以及坚固的不锈钢外壳，可靠、全焊接结构也确保了长使用寿命以及持久密封。

液位变送器的应用
江河湖泊的水位测量
容器和存储系统的液位测量
污水提升泵和抽水站控制
污水、沉积物和排洪系统监控
液位变送器的功能特性
坚固耐用
可靠
经济
输出信号
模拟信号：4...20mA
负载(Ω)≤（电源-10V）/0.02A–【电缆长度(m)x0.14Ω】
供电电压
电源：DC10 (30V)
参考条件
温度：15...25°C
大气压力：86...106kPa
湿度：45...75%r.h.
电源：DC24V
准确度数据
参考条件下的准确度：≤±0.5%FS
含非线性度、迟滞、零点漂移和终值偏差（相应测量公差符合IEC61298-2标准）。

液位变送器工作原理液位变送器是一种用于测量液体高度或液位的装置，它可以将液体的高度转换成电信号输出，从而实现对液位的准确测量。

液位变送器通常被广泛应用于化工、石油、制药、食品等行业，其工作原理主要包括压力测量、浮子测量和超声波测量等几种方式。

压力测量是液位变送器最常见的工作原理之一，它利用液体的压力来确定液位的高低。

当液体的高度增加时，液体的压力也会随之增加，液位变送器通过测量液体施加在传感器上的压力来确定液位的高度。

传感器通常采用压阻式传感器或压电式传感器，当液位发生变化时，传感器会产生相应的电信号输出，通过电路处理后输出液位高度的数据。

浮子测量是另一种常见的液位变送器工作原理，它利用浮子的浮沉来测量液位的高低。

液位变送器的浮子通常会随着液位的变化而上下移动，浮子上安装有磁性材料，当浮子移动时，磁性材料会影响传感器中的磁场，从而产生相应的电信号输出。

通过测量这些电信号的变化，液位变送器可以准确地确定液位的高度。

超声波测量是一种利用超声波来测量液位高度的工作原理，它通过发射超声波并测量超声波的回波时间来确定液位的高低。

液位变送器通常会将超声波发射到液面上，并测量超声波从发射到接收的时间，通过计算时间差来确定液位的高度。

这种工作原理适用于各种液体，且不受液体性质的影响，因此在实际应用中得到了广泛的应用。

除了以上几种工作原理外，液位变送器还可以采用微波测量、电容测量等方式来实现对液位的测量。

不同的工作原理适用于不同的液体和环境条件，用户可以根据实际需求选择合适的液位变送器来进行液位测量。

总的来说，液位变送器是一种通过不同的工作原理来实现对液位测量的装置，它可以准确地测量液体的高度，并将测量结果转换成电信号输出。

在化工、石油、制药、食品等行业中，液位变送器的应用可以帮助用户实现对液位的精确控制，从而提高生产效率和产品质量。

随着科技的不断进步，液位变送器的工作原理也在不断创新和完善，相信在未来会有更多更先进的液位变送器问世，为工业自动化领域带来更多的便利和效益。

Products Solutions Services操作手册Prosonic M FMU40HART超声波物位变送器BA01961F/28/ZH/01.22-00715775022022-04-04Prosonic M FMU40 HART2Endress+HauserProsonic M FMU40 HART 目录Endress+Hauser3目录1文档信息 (4)1.1文档功能.............................41.2信息图标.............................41.3补充文档资料.........................51.4注册商标.............................52基本安全指南 (5)2.1人员要求.............................52.2指定用途.............................52.3工作场所安全.........................62.4操作安全.............................62.5产品安全.............................62.6IT 安全..............................63产品描述 (7)3.1产品设计 (7)4到货验收和产品标识 (8)4.1到货验收.............................84.2产品标识.............................84.3制造商地址...........................84.4储存和运输...........................85安装 (9)5.1安装要求.............................95.2测量范围............................135.3安装后检查 (15)6电气连接 (15)6.1接线要求............................156.2连接测量设备........................166.3接线端子分配........................176.4供电电压............................186.5等电势连接..........................186.6连接后检查..........................197操作方式 (19)7.1操作方式概述........................197.2操作菜单的结构和功能.................197.3通过现场显示单元访问操作菜单..........207.4通过调试软件访问操作菜单..............227.5锁定或解锁参数设置...................228系统集成 (23)8.14...20mA HART 通信输出 (23)9调试 (24)9.1功能检查............................259.2启动测量设备........................259.3通过FieldCare 连接 (25)9.4设置测量设备........................269.5显示包络线.. (31)10诊断和故障排除 (33)10.1当前故障............................3310.2历史错误............................3310.3错误类型............................3310.4诊断信息列表........................3410.5应用错误............................3510.6复位测量设备........................3710.7固件更新历史........................3811维护 (38)11.1维护计划 ...........................3811.2维护任务. (39)12维修 (39)12.1概述...............................3912.2Endress+Hauser 服务产品...............3912.3处置. (40)13附件 (40)13.1设备专用附件........................4013.2通信专用附件 (46)14技术参数 (47)14.1输入...............................4714.2输出信号............................4814.3电源...............................4814.4性能参数............................4914.5环境条件............................5014.6过程条件............................5115附录 (51)15.1操作菜单概览 (51)索引 (54)文档信息Prosonic M FMU40 HART4Endress+Hauser1文档信息1.1文档功能文档包含设备生命周期内各个阶段所需的所有信息。

2线制的优点是接线简单，但是只能用于传感器本身功耗小的情况，如扩散硅等；如果传感器本身功耗大（如超声波液位）就不能作成2线的，只能是4线，计工作电源2个，输出2个。

二线制的功率：最大功率=24（供电电源）*0.02（最大输出电流）所以功率有限只适用一般功率小的一次传感器如：压变、差压变、温变、电容式液位计、射频导纳、电磁流量计、涡街流量计等传感器本身用电由二线制中得到，是必影响其带载能力因为现在采集信号用的（如输入板、二次表等）通常用的是250欧采样电阻，将此信号转为：1-5V 后在A/D转换。

当然也有为：50欧的采样电阻的。

四线制由于是将电源和功率分开，所以本机的功率与信号是没有功率上的关联的，适用于大功率的的传感器：如超声波（由于其为了加大抗干扰能力，所以发射的功率会很大，所以此款产品选型时要尽量四线的，二线的一般抗干扰能力较弱）。

浅谈仪表的两线制、三线制、四线制我们讨论的两线制、三线制、四线制，是指各种输出为模拟直流电流信号的变送器，其工作原理和结构上的区别，而并非只指变送器的接线形式。

否则热电偶配毫伏计测量温度可称为是两线制的鼻祖了!几线制的称谓，是在两线制变送器诞生后才有的。

这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。

因此最先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号(如电压、电流、等)。

ddz-ⅱ型电动单元组合仪表的出现，供电为220v.ac，输出信号为0--10ma.dc 的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。

七十年代我国开始生产ddz-ⅲ型电动单元组合仪表，并采用国际电工委员会(iec)的:过程控制系统用模拟信号标准。

即仪表传输信号采用4-20ma.dc,联络信号采用1-5v.dc，即采用电流传输、电压接收的信号系统。

采用4-20ma.dc信号，现场仪表就可实现两线制。

但限于条件，当时两线制仅在压力、差压变送器上采用，温度变送器等仍采用四线制。

仪表中级理论知识复习题（含参考答案）一、单选题（共50题，每题1分，共50分）1、超声波流量计的接受换能器利用的是压电效应，将接受的声波经( )晶片转换成电能，所以它是声能转换成电能的装置。

A、压电B、压阻C、弹性D、单晶硅正确答案：A2、可用于测量气体、液体和蒸汽介质的流量计是( )。

A、电磁流量计B、涡旋流量计C、转子流量计D、涡轮流量计正确答案：B3、以下计数A./D 转换类型中，转换速度最快的是( )。

A、计数是A./D 转换B、并行A./D 转换C、双积分式A./D 转换D、电压-频率A./D 转换正确答案：B4、根据《石油化工可燃气体和有毒气体检测报警设计规范》（GB50493-2009），关于硫化氢探测器选型安装描述正确的是( )A、硫化氢探测器的探测点，应根据气体的理化性质、释放源的特性、生产场地布置、地理条件、环境气候、操作巡检路线等条件，并选择气体易于积累和便于采样检测之处布置B、检（探）测器的输出不宜选用数字信号、触点信号、4~20 毫安信号和毫伏信号C、当处于封闭或局部通风不良的半敞开厂房内，有毒气体检测器距释放源不宜小于 1mD、常用检（探）测器的采样方式，应根据使用场所确定，可燃气体及有毒气体检测宜采用吸入式检（探）测器；由于受安装条件和环境条件的限制，无法使用扩散式检测器的场所，宜采用扩散式检检（探）测器正确答案：A5、现场一差压液位计出现液位显示为显示波动大的故障，分析可能原因及处理方法( )。

A、显示模块故障，更换显示模块B、差压单元损坏；更换差压单元C、变送器部分故障，更换变送器D、供电电源电压低，变送器无法正常工作；检查电源正确答案：C6、电感压力变送器使用过程中，发现仪表没有指示，可能的原因分析不正确的是( )A、变送器电路板二极管或电容故障、虚焊B、差动线圈位置错位C、电压电流转换器或振荡器故障D、电感线圈引出焊接线路脱落正确答案：B7、气动阀门定位器构成部件中，能改变阀门行程特性的是( )。

液位变送器的工作原理液位变送器是一种常用的测量仪器，用于测量容器或管道中液体的液位高度。

它通过传感器将液位信号转换为标准的电信号输出，以便于监测和控制过程。

液位变送器的工作原理可以分为以下几个方面。

一、浮子式浮子式液位变送器是一种常见的液位测量装置，它通常由浮子、浮子轴、磁耦合器和传感器等部分组成。

其工作原理如下：1. 当液位上升时，浮子也随之上升，通过浮子轴与磁耦合器相连，使磁耦合器转动。

2. 磁耦合器上的磁体转动会引起传感器内部的磁场变化，从而产生电信号。

3. 传感器将电信号转换为标准的电流或电压输出，用于监测和控制液位。

浮子式液位变送器适用于液位变化较大、粘度较小的介质测量，如水、石油等。

二、压阻式压阻式液位变送器利用压力传感器测量液体压力的变化来间接测量液位高度。

其工作原理如下：1. 将液位变送器连接到容器底部，并与容器内的液体保持连通。

2. 当液位上升时，容器内液体的压力也会随之增加。

3. 压阻式液位变送器测量压力传感器中的压力变化，并将其转换为相应的电信号。

4. 传感器将电信号输出到显示装置或控制系统，实现液位的监测与控制。

压阻式液位变送器适用于测量介质较为复杂、温度较高的液体。

三、电容式电容式液位变送器利用电容的变化来测量液体的液位高度。

其工作原理如下：1. 液位变送器中设置有两个电极，它们与容器内的液体保持直接接触。

2. 当液位上升时，液体与电极之间的电容值会随之变化。

3. 通过测量电容的变化，电容式液位变送器可以确定液体的液位高度。

4. 将电容式液位变送器转换为相应的电信号输出并传输，以实现对液位的测量和控制。

电容式液位变送器适用于测量各种液体介质的液位，具有精度高、稳定性好的特点。

四、超声波超声波液位变送器是一种通过测量声波传播时间来测量液位高度的装置。

其工作原理如下：1. 发射器发射一束超声波信号，并由液面反射回来。

2. 接收器接收到反射回来的超声波信号，并测量其传播时间。
