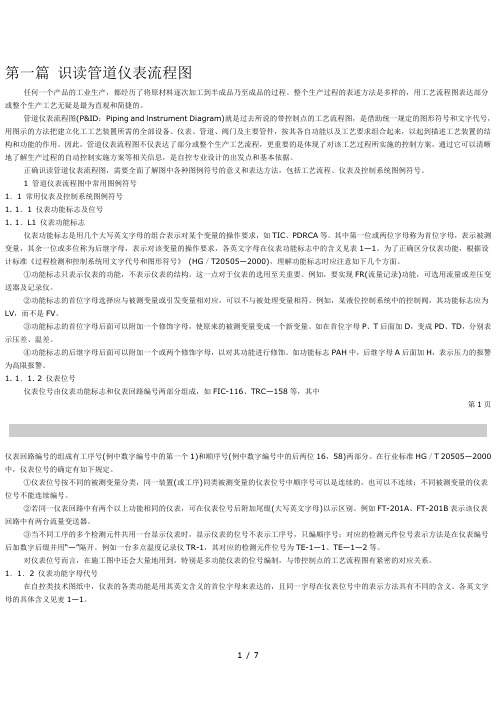

第一篇识读管道仪表流程图任何一个产品的工业生产，都经历了将原材料逐次加工到半成品乃至成品的过程。
整个生产过程的表述方法是多样的，用工艺流程图表达部分或整个生产工艺无疑是最为直观和简捷的。
管道仪表流程图(P&ID：Piping and lnstrument Diagram)就是过去所说的带控制点的工艺流程图，是借助统一规定的图形符号和文字代号，用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各自功能以及工艺要求组合起来，以起到描述工艺装置的结构和功能的作用。
因此，管道仪表流程图不仅表达了部分或整个生产工艺流程，更重要的是体现了对该工艺过程所实施的控制方案，通过它可以清晰地了解生产过程的自动控制实施方案等相关信息，是自控专业设计的出发点和基本依据。
正确识读管道仪表流程图，需要全面了解图中各种图例符号的意义和表达方法，包括工艺流程、仪表及控制系统图例符号。
1 管道仪表流程图中常用图例符号1．1 常用仪表及控制系统图例符号1. 1．1 仪表功能标志及位号1. 1．L1 仪表功能标志仪表功能标志是用几个大写英文字母的组合表示对某个变量的操作要求，如TIC、PDRCA等。
其中第一位或两位字母称为首位字母，表示被测变量，其余一位或多位称为后继字母，表示对该变量的操作要求，各英文字母在仪表功能标志中的含义见表1—1。
为了正确区分仪表功能，根据设计标准《过程检测和控制系统用文字代号和图形符号》(HG／T20505—2000)，理解功能标志时应注意如下几个方面。
①功能标志只表示仪表的功能，不表示仪表的结构。
这一点对于仪表的选用至关重要。
例如，要实现FR(流量记录)功能，可选用流量或差压变送器及记录仪。
②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符。
例如，某液位控制系统中的控制阀，其功能标志应为LV，而不是FV。
③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。
怎样绘制工艺管道仪表流程图(PID图)和工艺流程图 工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，无论是设计院的工程师、化工厂的工艺员，还是中控控制室的主操，能看能画工艺流程图，都是必不可少的技能。
今天昌晖仪表向大家介绍工艺流程图的内容、注意事项及实际案例，重点介绍PID图的制图标准与常用图例。
化工工艺流程图是化工工艺图中工艺流程性质的图样，它是用来表达工艺生产流程的。
由于它们的要求各不相同，其内容、重点和深度也不一致，有若干种类。
◆总工艺流程图◆工艺原则流程图（方案流程图）◆工艺管道仪表流程图(PID图)总工艺流程图总工艺流程图也称物料平衡图，它是在设计或开发方案时，为总说明部分进行可行性论证时提供的图样，用于表示全厂各生产装置之间主要的流程路线及物料衡算的结果。
总工艺流程图中各车间(工段)用细实线画成长方框来表示，流程线中的主要物料用粗实线表示，流程方向用箭头画在流程线上，图上还需注明车间名称、原料及半成品的名称、平衡数据和来源去向等。
图1某石油化工厂总流程图图2某石油化工厂物料平衡图工艺原则流程图工艺原则流程图也称物料流程图，是在总工艺流程的基础上，分别表示各车间内部工艺物料流程。
一般是以装置为单位，以图形与表格综合的表达形式，反映工艺设计计算中的物料衡算与热量衡算等的图样。
它是全厂总工艺流程图或物料平衡图的基础上，对某一具体装置生产过程的进一步展示。
它既可用作提供审查的资料，又可作为进一步设计的依据，还可供生产操作时参考。
图3某厂工艺原则流程图工艺原则流程图通常采用按工艺流程顺序，自左至右展开图的形式表示，设备以示意的图形或符号表示，并用细实线画出，流程图中的主要物料流程的流程线用粗实线表示，流程方向用箭头画在流程线上。
当物料经过设备产生变化时，可在流程的起始部分和物料产生组分变化的设备之后，在流程线上用指引线引出并列表标注(指引线及表格线皆用细实线绘制)。
管道和仪表流程图（P&ID）设计管道和仪表流程图又称为P&I D，是P I P I N G A N D I N S T R U M E N T A T I O N D I A G R A M的缩写。
P&I D的设计是在P F D的基础上完成的。
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。
化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，P&I D都是化工工艺及工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现P&I D里的设计要求而工作。
广义的P&I D可分为工艺管道和仪表流程图（即通常意义的P&I D）和公用工程管道和仪表流程图（即U I D）两大类。
由于P&I D的设计千变万化，对同一工艺流程的装置，也可以因为外界因素的影响（如用户要求、地理环境的差异、以及操作人员的经验不同等），需要在设计P&I D时作出相应对策，再加上设计者不同的处理方法，因而同一工艺流程在不同的工程项目中，其P&I D不可能完全相同，但也不会有太大的差异。
P&I D通常有6~8版，视工程需要而定。
一套完整的P&I D及U I D清楚地标出工艺流程对工厂安装设计中的所有要求，包括所有的设备、配管、仪表等方面的内容和数据。
下面，对P&I D及U I D的设计进行简单介绍。
一.P&I D的设计1.P&I D的设计内容P&I D的设计应包括下列内容。
1.1设备(1)设备的名称和位号。
每台设备包括备用设备，都必须标示出来。
对于扩建、改建项目，已有设备要用细实线表示，并用文字注明。
（2）成套设备对成套供应的设备（如快装锅炉、冷冻机组、压缩机组等），要用点划线画出成套供应范围的框线，并加标注。
通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应，不需另外订货。
工艺管道及仪表流程图工艺管道及仪表流程图(PID)校审提纲1总则1.1 编制目的工艺管道及仪表流程图（PID）是工艺系统专业人员最重要的设计成品，是工厂和装置安装设计的依据。
工艺管道及仪表流程图应能清楚地表示出设备、管道、阀门、管件及仪表等方面的内容。
为了保证工艺管道及仪表流程图编制的完整，确保设计质量，特编制本提纲。
本提纲提出了PID的校核要点和审核要点，指导校核人或审核人进行校核、审核工作，但不约束校核人、审核人注意的范围。
PID的校审由工艺系统专业校审人员、安全专业校审人员及仪表专业校审人员共同完成1.2 适用范围本提纲适用于PID设计成品图的校核、审核。
中间版PID的校核、审核可以参考。
1.3 相关文件《工艺系统专业基础工程设计阶段文件内容规定》《工艺系统专业详细工程设计阶段文件内容规定》《工艺系统专业设计质量控制程序》《管道及仪表流程图的版次及内容规定》《道及仪表流程图图例、符号规定》《工艺管道及仪表流程图绘制规定》《公用系统管道及仪表流程图绘制规定》《管道标志编制规定》《设计文件校审及签署规定》（QW-0407-95）《质量职责规定》（QW-0101）2 PID的校核要点2.1 设备校核2.1.1 设备是否齐全（包括备用设备），并标有正确位号、名称。
2.1.2 成套供货的机组有否清楚表示出制造厂供货内容、范围及界面条件。
2.1.3 塔、容器的安装标高及设备之间的相对标高该注的有否遗漏，已注的是否正确、合理。
2.1.4 设备管口是否表示齐全，其法兰的压力等级、口径与其连接管道的法兰等级、口径是否相一致，法兰体系是否相匹配。
2.1.5 与设备连接的公用系统管道及管径，对于有不同参数或等级的公用系统，有否标注其参数或等级2.1.6 某些表示设备特征的内件，如塔板形式等有否表示。
2.2 工艺管道、阀门、管道的校核2.2.1 检查工艺管道的设计是否满足各种情况下的操作要求（如开车、仃车、切换、不正常情况的处理、事故情况下的紧急处置等）。
