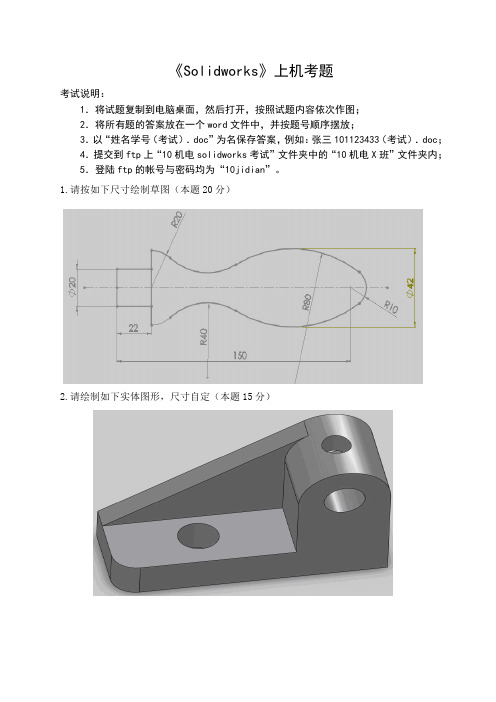

10包装solidworks期末大作业

《Solidworks》上机考题
考试说明：
1．将试题复制到电脑桌面，然后打开，按照试题内容依次作图；
2．将所有题的答案放在一个word文件中，并按题号顺序摆放；
3．以“姓名学号（考试）．doc”为名保存答案，例如：张三101123433（考试）．doc；
4．提交到ftp上“10机电solidworks考试”文件夹中的“10机电X班”文件夹内；
5．登陆ftp的帐号与密码均为“10jidian”。

1.请按如下尺寸绘制草图（本题20分）
2.请绘制如下实体图形，尺寸自定（本题15分）
3. 请绘制如下实体图形，尺寸自定（本题15分）
4. 请绘制如下实体图形，尺寸自定（本题15分）
5. 请绘制如下实体图形，尺寸自定（本题15分）
6. 请绘制如下实体图形，尺寸自定（本题20分）。

SolidWorks样卷SolidWorks 认证考试样卷考试说明：答题时间为180 分钟，满分200 分，只可以使⽤SolidWorks2008版本以上进⾏操作。

第⼀部分为单项选择题，每题只有⼀个最佳答案；第⼆部分为判断题；第三部分为上机操作题，根据题⽬提供的信息按要求完成相关操作。

⼀、单项选择题：（25题，每⼩题2分, 把正确的答案代号填⼊括号内）1、SolidWorks公司1993年在成⽴，在1997年被收购。

(A) 德国、法国的达索公司(B) 法国、美国PTC公司(C) 美国、法国的达索公司(D) 美国、德国西门⼦公司2、SolidWorks有种⽂件类型。

(A) 2 (B) 3 (C) 4 (D) 53、以下对模型视图的操作描述错误的是。

(A) 使⽤⽅向键可以旋转模型视图(B) 按 CTRL 键加上⽅向键可以移动模型视图(C) 按 ALT 键加上⽅向键可以将模型视图沿顺时针或逆时针⽅向旋转(D) 按CTRL加⿏标中键可以旋转模型视图4、栏包含了所有的SolidWorks命令，可根据⽂件类型（零件、装配体、或⼯程图）来调整和放置并设定其显⽰状态，⽽SolidWorks窗⼝底部的则可以提供设计⼈员正执⾏的功能有关的信息。

(A) 菜单、⼯具栏、状态栏(B) 资源窗⼝、⼯具栏、状态栏(C) 菜单、资源窗⼝、状态栏(D) 设计库、⼯具栏、资源窗⼝5、Solidworks软件所有的零件都是建⽴在基础上的，⼤部分Solidworks的特征也都是由绘制开始。

(A) 曲⾯、实体(B) 草图、⼆维草图(C) 拉伸、扫描(D) 旋转、放样6、系统默认基准⾯或⾃⼰创建的基准，都可以在⾯上⽣成。

(A) 曲⾯(B) 草图(C) 实体(D) 圆⾓7、以下不属于绘制圆弧类型。

(A) 圆⼼/ 起点/终点(B) 切线圆弧(C) 圆⼼/ ⾓度(D) 三点圆弧8、以下不属于草图尺⼨标注类型。

(A) 智能尺⼨(B) 竖直尺⼨(C) ⽔平尺⼨(D) 斜度尺⼨9、使⽤【剪裁实体】的选项剪裁2D草图线时，不需要边界对象的是。

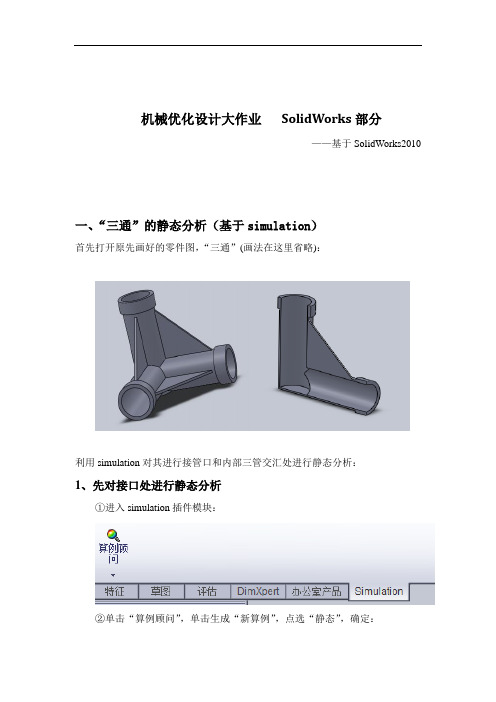

机械优化设计大作业SolidWorks部分——基于SolidWorks2010一、“三通”的静态分析（基于simulation）首先打开原先画好的零件图，“三通”(画法在这里省略)：利用simulation对其进行接管口和内部三管交汇处进行静态分析：1、先对接口处进行静态分析①进入simulation插件模块：②单击“算例顾问”，单击生成“新算例”，点选“静态”，确定：③点击“应用材料”，选择“合金钢”，点击“应用”，并关闭：④右键“夹具”，点击“固定几何体”，选择底面为固定面：⑤右键“外部载荷”，施加“力”的作用，并选择受力面为接管面，给一个100N的力：⑥最后，右键“网格”，选择“生成网格并运行”，得到“应力”、“位移”、“应变”结果：“应力”、“位移”、“应变”结果分别如下：由上可知，当接管面受到水的压力时，接管面的最外侧受应力、应变最大，因此联接水管时要强度足够。

2、再对三通内部三管交汇处进行静态分析①新建算例2，选“静态”，同样地，把合金钢材料应用到三通，固定底面，但此时，选择三个管道均为受力面，力的大小仍为100N：②生成网格并运行，求解得到结果，“应力”、“位移”、“应变”结果分别如下图所示：二、“水龙头”的静态分析首先，还是打开实体模型，“水龙头”，画法在此省略。

新建一个新的静态算例，过程与“三通”中静态分析相似，故在此省略。

添加材料，“合金钢”，选择图示两面固定水龙头：添加一个10N/m的扭矩到面（下图中上一个的圆柱面），选定基准圆柱面（下图中的下一个圆柱面）：生成网格并运行，得到结果，“应力”、“位移”、“应变”结果分别如下图所示：三、水瓶优化设计有一水瓶，其长度L的范围为75mm ~ 150mm，高度H分别为30mm、55mm 和80mm，半径R的范围为10mm ~ 20mm。

水瓶体积介于6800~30100之间，尽量降低水瓶的质量。

设计H、L、R和体积的值，得出水瓶质量最小的最优组合。

SolidWorks理论试题一、单选题1、Solidworks 的主要建模技术是（ B ）。

A、参数建模B、特征建模C、基础特征建模D、附加特征建模2、Solidworks的辅助功能有（ C ）。

A、绘制装配体B、绘制工程图C、三维浏览、运动模拟D、工业设计3、在新建Solidworks文件对话框中，新建文件类型有（ A ）种。

A、3B、2C、14、拔模特征属于（ A ）建模技术。

A、基础特征B、附加特征C、参数特征5、Solidworks 菜单栏的插入菜单项包含的功能有（ A ）。

A、草图绘制工具B、标注尺寸C、工程图中的注解D、压缩6、在Solidworks中，其设计过程具有（ A ）性。

A、相关B、无关C、可逆7、在Solidworks特征管理设计树中包含（ B ）基准面。

A、后视B、右视C、左视D、下视8、在Solidworks中，用鼠标左键设置光源和用鼠标右键设置光源其菜单项是（ A ）。

A、不同的B、相同的C、不确定9、草图绘制/退出草图的按钮图标是（ A ）。

A、 B、 C、 D、10、图标按钮的名称是（ A ）。

A、复制实体B、旋转实体C、修改实体D、移动实体11、添加几何关系的图标按钮是（ D ）。

A、 B 、 C、 D、12、在特征实体上的锁点光标在（ C ）处产生。

A、草图实体B、绘图平面C、绘图平面的边缘D、任何平面的边缘13、在Solidworks中要选择多个图形要素应按住（ C ）键。

A、CtrlB、ShiftC、TabD、Enter14、执行异型孔向导命令后，点命令用于决定产生孔的（ A ）。

A、位置B、数量C、大小15、在Solidworks中，绘制的直线类型有（ C ）种。

A、1B、2C、3D、416、绘制直线的方式有（ A ）。

A、拖动式、单击式B、命令式C、菜单式D、快捷键17、在绘制完平行四边形的第一和第二点后，按住（ D ）键，移动鼠标可以改变平行四边形的形状。

三维 CAD 应用工程师考试— SolidWorks 理论试题一、单选题(将选择的答案字母填入括号内，每小题 1.5 分，共 63 分)1、Solidworks 的主要建模技术是( B ) 。

A、参数建模B、特征建模C、基础特征建模D、附加特征建模2、Solidworks 的辅助功能有( C ) 。

A、绘制装配体B、绘制工程图C、三维浏览、运动模拟D、工业设计3、在新建 Solidworks 文件对话框中，新建文件类型有( A )种。

A 、3B 、2C 、 14、拔模特征属于( A )建模技术。

A、基础特征B、附加特征C、参数特征5、Solidworks 菜单栏的插入菜单项包含的功能有( A ) 。

D、压缩A、草图绘制工具B、标注尺寸C、工程图中的注解6、在 Solidworks 中，其设计过程具有( A )性。

A、相关B、无关C、可逆7、在 Solidworks 特征管理设计树中包含( B )基准面。

A、后视B、右视C、左视D、下视8、在 Solidworks 中，用鼠标左键设置光源和用鼠标右键设置光源其菜单项是( A ) 。

A、不同的B、相同的C、不确定9、草图绘制/退出草图的按钮图标是( A ) 。

A、 B 、 C 、 D、10 、图标按钮的名称是( A ) 。

A、复制实体B、旋转实体C、修改实体D、移动实体11、添加几何关系的图标按钮是( D ) 。

A、 B 、 C 、 D、12、在特征实体上的锁点光标在( C )处产生。

A、草图实体 B 、绘图平面 C 、绘图平面的边缘 D 、任何平面的边缘13、在 Solidworks 中要选择多个图形要素应按住( C )键。

A、Ctrl B 、Shift C 、Tab D 、Enter14、执行异型孔向导命令后，点命令用于决定产生孔的( A ) 。

A、位置B、数量C、大小15、在 Solidworks 中，绘制的直线类型有( C )种。

A 、 1B 、2C 、3D 、416、绘制直线的方式有( A ) 。

SOLIDWORKS培训试题姓名得分一 . 填空题（每题 2 分，共 20 分）1、Solidworks 提供了两种生成孔特征的方法，分别是简单直孔和（异型孔）。

2、根据草图的尺寸标注，可将草图分为（欠定义）、完全定义和过定义３种状态。

3、不同类型的文件，其工作环境是（不同的）。

4、镜向的对象既可以是实体也可以是（特征）。

5、在 Solidworks 中，零件的配合类型有标准配合和（高级）配合两类。

6、工程图中的尺寸由尺寸数字、尺寸线、（箭头）、延伸线等要素组成。

7、扫描特征只能有一条（扫描路径）。

8、旋转特征方式草图中不允许有多条（中心线）。

9、临时轴是在创建圆柱和（圆锥体）时隐含生成的。

10、在 Solidworks 中设计钣金零件，必须是同一（厚度）的。

二 . 选择题（每题 3 分，共 30 分）1、 Solidworks 的主要建模技术是（ B ）。

A、参数建模B、特征建模C、基础特征建模D、附加特征建模2、在新建 Solidworks 文件对话框中，新建文件类型有（ A ）种。

A、3B、2C、 13、在 Solidworks 特征管理设计树中包含（ B ）基准面。

A、后视B、右视C、左视D、下视4、9、草图绘制 / 退出草图的按钮图标是（ A ）。

Ａ、Ｂ、Ｃ、Ｄ、5、在Solidworks 中要选择多个图形要素应按住C ）键。

（A、 CtrlB、 ShiftC、TabD、 Enter6、在 Solidworks 中，绘制的多边形边数最多为（ A ）。

A、40 Ｂ、 30 Ｃ、100 Ｄ、607、改变绘制好的椭圆的形状，可以进行如下操作：（ B ）。

Ａ、按住 Ctrl 键Ｂ、左键拖动特征点Ｃ、右键拖动特征点Ｄ、 Ctrl ＋ Shift 键8、下面中的（ B ）选项 , 只有部分零部件模型数据装入内存A．零部件的压缩 B.零部件的轻化C．零部件的隐藏9、利用旋转特征建模时，旋转轴和旋转轮廓应位于（ C ）中。

SolidWorks测试题一.基础常识1.SolidWorks是___B___原创的三维实体建模软件。

(A)UNIX (B)Windows (C)Linix2.SolidWorks中使用快捷方式复制对象时,应按下以下哪个热键?_A____(A)Ctrl (B)Shift (C)Alt3.以下选项中,__C___由SolidWorks第一个推出,并获得美国专利?(A)三维建模(B)参数化设计(C)特征管理员FeatureManager4.SolidWorks一向很关注中国市场,从___B__版本开始,增加了中国国标(GB)标注(A)2001 (B)2001plus (C)20035.在SolidWorks2003中增加了应力分析工具,名称是__C____(A) Cosmos/M (B)Cosmos/Works (C) CosmosXpress6.eDrawing是第一个通过电子邮件的方式交流的工具,可以将三维模型和二维图纸压缩成一个文件,完整的包含了模型的所有信息。

以下哪种格式是eDrawing不能生成的?__C__(A).exe (B).htm (C).txt7.以下几项功能中,__B___是SolidWorks2003的新增功能。

(A)计算模型的体积(B)多实体运算 (C)生成模具型腔8.SolidWorks是市面上的主流三维软件之一,能够与绝大多数CAD软件进行格式转换,以下哪种格式不能被读取?__A___(A)EXB (B) IGES (C)DWG9.SolidWorks有众多与之无缝集成的插件,当您设计完模型之后,要对它进行渲染,应该启动的插件是__A___(A)PhotoWorks (B)FeatureWorks (C)Animator10.SolidWorks模型由零件、装配体和工程图组成,它们的文件格式分别为___C___(A)sldasm,sldprt,slddrw (B)sldprt,slddrw,sldasm (C)sldprt, sldasm, slddrw11.SolidWorks的模板有两个存放地址,以下哪个路径是其中一个存放地址?__B____(A)安装目录\data\user (B)安装目录\data\templates (C)安装目录\samples12.SolidWorks的图标使用起来很方便,并且可以根据实际要求来定制,当我们要将一类图标命令(目前没有显示)调出来使用,以下哪种方法不能做到?___C___(A)在图标栏的空白区域点击右键,从中挑选(B)从菜单“工具”下打开“自定义”,从中选择(C)从菜单“工具”下打开“选项”,从中选择13.在FeatureManager设计树中,默认的有几个基准面?____B___(A)2个 (B)3个 (C)4个14.SolidWorks视图区域的大小可以拖动调整,也最多可以分割成_A___个部分,便于观察不同视角。

SolidWorks 考试一. 判断题（每题1分，共38分）1、在零件和装配体里对草图用尺寸链方式标注的尺寸属于参考尺寸。

2、SolidWorks不可以使用薄壁特征的扫描。

3、SolidWorks可以改变背景颜色。

4、SolidWorks可以使用鼠标右键来选择一组相切曲线、边线或面。

5、如果材料明细表较长,表格允许分割。

6、文件属性的信息可以自动插入到工程图中标题栏里。

7、在选择草图工具以前,要选择基准面,平面。

8、在装配设计中管理设计树内,能改变零部件的次序。

9、在Solidworks中,一次可以选择多个零部件来进行移动和旋转。

10、通过拖动悬空端点到有效的参考实体，悬空尺寸可以被修复。

11、外部参考后缀 ->x 意味着该参考引用被锁定。

12、当拖放一个零件到装配体时，零件配置只能是激活配置。

13、在SW中，当创建阵列特征时，可以选择跳过的实例。

14、第一个放入到装配体中的零件，默认为固定。

15、在一个装配体中，子装配体是否可以以不同的配置来显示该子装配体的不同实例。

16、孔向导只能用在平面上。

17、抽壳必须所有的面厚度相等。

18、一个外部的EXCEL文件可以插入到零件中作为一个系列零件设计表。

19、表格驱动的阵列是由系列零件设计表控制的。

20、COSMOSXpress可以在装配体环境中使用。

21、在Solidworks中设计钣金零件，必须是同一厚度的。

22、当创建草图时有两种推理线帮助你更有效的工作。

蓝色推理线表示一个参考关系被自动添加。

而褐色推理线表示没有参考关系被添加23、在装配体做配合时，一定需要对零件拥有读写权利。

24、EDRAWING需要在SOLIDWORKS环境下运行。

25、SOLIDWORKS不能生成DWG文件26、当创建草图时，有两种推理线帮助更有效的工作。

褐色推理线表示一个参考关系被自动添加。

而蓝色推理线表示没有参考关系被添加。

27、临时轴是在创建圆柱和圆锥体时隐含生成的。

三维CAD应用工程师考试—SolidWorks理论试题一、单选题（将选择的答案字母填入括号内，每小题1.5分，共63分）1、Solidworks 的主要建模技术是（ B ）。

A、参数建模B、特征建模C、基础特征建模D、附加特征建模2、Solidworks的辅助功能有（ C ）。

A、绘制装配体B、绘制工程图C、三维浏览、运动模拟D、工业设计3、在新建Solidworks文件对话框中，新建文件类型有（ A ）种。

A、3B、2C、14、拔模特征属于（ A ）建模技术。

A、基础特征B、附加特征C、参数特征5、Solidworks 菜单栏的插入菜单项包含的功能有（ A ）。

A、草图绘制工具B、标注尺寸C、工程图中的注解D、压缩6、在Solidworks中，其设计过程具有（ A ）性。

A、相关B、无关C、可逆7、在Solidworks特征管理设计树中包含（ B ）基准面。

A、后视B、右视C、左视D、下视8、在Solidworks中，用鼠标左键设置光源和用鼠标右键设置光源其菜单项是（ A ）。

A、不同的B、相同的C、不确定9、草图绘制/退出草图的按钮图标是（ A ）。

Ａ、Ｂ、Ｃ、Ｄ、10、图标按钮的名称是（ A ）。

A、复制实体B、旋转实体C、修改实体D、移动实体11、添加几何关系的图标按钮是（ D ）。

A、 B 、 C、 D、12、在特征实体上的锁点光标在（ C ）处产生。

A、草图实体B、绘图平面C、绘图平面的边缘D、任何平面的边缘13、在Solidworks中要选择多个图形要素应按住（ C ）键。

A、CtrlB、ShiftC、TabD、Enter14、执行异型孔向导命令后，点命令用于决定产生孔的（ A ）。

A、位置B、数量C、大小15、在Solidworks中，绘制的直线类型有（ C ）种。

A、1B、2C、3D、416、绘制直线的方式有（ A ）。

A、拖动式、单击式B、命令式C、菜单式D、快捷键17、在绘制完平行四边形的第一和第二点后，按住（ D ）键，移动鼠标可以改变平行四边形的形状。

solidworks考试试题试题1.在一个草图中，绘制两个没有交集的圆，对其进行拉伸，会出现以下哪种情况？_____。

(A) 提示不能生成不连续的实体(B) 生成两个实体(C) 生成一个实体(D) 生成两个曲面2.相同的零件如果多次插入装配体，SolidWorks使用_____来记录装配体插入的次数。

(A) 数量(B) 编号(C) 标记(D) 实例号3.如果选择模型边线，然后单击草图绘制工具，SolidWorks将会：_____。

(A) 生成一个垂直于所选边线的参考基准面(其原点在选择边线位置的最近端)，然后在新基准面上打开草图(B) 报告一个错误，表示必须先选择一个基准面或模型面才能生成草图(C) 打开一个3D草图(D) 编辑选择的草图要将SolidWorks 的颜色、纹理和装饰螺纹数据延伸给所有阵列实例和镜向特征，在 PropertyManager 中选取_____属性。

(A) 随形变化(B) 延伸视象(C) 源特征(D) 保持形状4.在工程图纸中，常常要用到符合标准的图纸格式。

用户如何编辑自己的图纸模板呢？_____。

(A) 直接在现有的图纸上画边框(B) 进入“编辑图纸格式”中进行编辑(C) 直接利用原来在二维软件中的标准格式(D) 直接选用软件本身自带的图纸格式5.怎样将一个直径尺寸修改成半径表示？下列哪种做法不正确_____。

(A) 右击尺寸，在属性对话框中将【显示为直径尺寸】选项的勾去掉(B) 右击尺寸，在【显示选项】中选择【显示成半径】(C) 右击尺寸，选择【显示成半径】(D) 删除直径尺寸，然后重新标注成半径尺寸尺寸标注中，使用那种命令实现？_____(A) 智能尺寸(B) 基准尺寸(C) 尺寸链(D) 共线/径向对齐6.使用拉伸特征时，终止条件选择【到离指定面指定的距离】选项。

若指定面是圆锥面，拉伸的结束面是_____。

(A) 平面(B) 圆柱面(C) 无法成形(D) 圆锥面如果选择模型边线，然后单击草图绘制工具，SolidWorks将会：_____。
