30B+D接口

富力胶信息咨询(上海)有限公司中国联通30B+D方案30B+D数字中继线PRA（30B+D）即基群速率ISDN（Primary Rate Access）,是综合业务数字网有窄带（N-ISDN）所提供的二种通信能力之一，基群速率ISDN通常分成30个B通路和1个D通路，每B通路和D通路均为64 Kb/s，即1984 Kb/s。

每一个PRA接口可以独立成为一个PRA用户群，也可以多个PRA接口组成一个用户群。

它用于需要传输大量数据的应用，如LAN互联，PBX连接和电视会议应用等。

实现全数字化、高可靠性、高质量的通信。

30B+D接入示意图如下:30B+D是我公司为大客户提供的重要业务，是企业服务的一个重点。

30B+D是交换大网下的小网，既有自己的独立性，又是大网的一个组成部分。

30B+D的运行质量直接关系到企业的服务水平和用户的通信质量。

为了让30B+D大客户在光缆、传输、交换等发生故障时，不中断通信，我公司采取了许多措施。

从技术上，通常采用双路由模式，让30B+D中继分别入不同的局所，建立光缆、传输和交换的环形通道。

一、光缆路由备份保护建立30B+D光缆备份路由，使之形成一个光缆环。

A局到30B+D有光缆1；B局到30B+D 有光缆2；A局到B局有光缆3。

如图1所示。

图1说明：当A局方向光缆1中断时，B局光缆2还可以正常使用。

A局光缆1的业务可以利用A局到B局的光缆3，通过B局，到达30B+D。

当B光缆2中断时，就反方向迂回。

这样就将故障化解了。

这是光缆环路的优势。

二、传输通道备份保护建立30B+D传输备份通道，使之形成传输环路保护。

A局到30B+D有传输通道1；B 局到30B+D有传输通道2。

A局到B局有传输通道3。

如图2所示。

图2说明：当A局到30B+D方向传输通道1中断时，B局传输通道可以正常使用。

A局的传输通道1可以利用A局到B局的传输通道3，经B局，再通过B局的传输通道2到达30B+D。

当B局传输通道2中断时，就反过来迂回，保证全部中继都能正常使用。

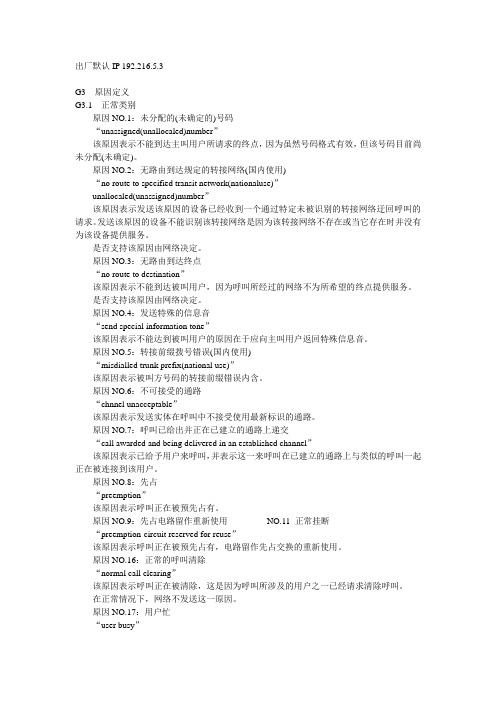

出厂默认IP 192.216.5.3G3 原因定义G3.1 正常类别原因NO.1：未分配的(未确定的)号码“unassigned(unallocaled)number”该原因表示不能到达主叫用户所请求的终点，因为虽然号码格式有效，但该号码目前尚未分配(未确定)。

原因NO.2：无路由到达规定的转接网络(国内使用)“no route to specified transit network(nationaluse)”unallocaled(unassigned)number”该原因表示发送该原因的设备已经收到一个通过特定未被识别的转接网络迂回呼叫的请求。

发送该原因的设备不能识别该转接网络是因为该转接网络不存在或当它存在时并没有为该设备提供服务。

是否支持该原因由网络决定。

原因NO.3：无路由到达终点“no route to destination”该原因表示不能到达被叫用户，因为呼叫所经过的网络不为所希望的终点提供服务。

是否支持该原因由网络决定。

原因NO.4：发送特殊的信息音“send special information tone”该原因表示不能达到被叫用户的原因在于应向主叫用户返回特殊信息音。

原因NO.5：转接前缀拨号错误(国内使用)“misdialled trunk prefix(national use)”该原因表示被叫方号码的转接前缀错误内含。

原因NO.6：不可接受的通路“chnnel unacceptable”该原因表示发送实体在呼叫中不接受使用最新标识的通路。

原因NO.7：呼叫已给出并正在已建立的通路上递交“call awarded and being delivered in an established channel”该原因表示已给予用户来呼叫，并表示这一来呼叫在已建立的通路上与类似的呼叫一起正在被连接到该用户。

原因NO.8：先占“preemption”该原因表示呼叫正在被预先占有。

电信业务技能考试：中级电信机务员要点背记1、单选ADSS光缆运行时最主要的注意问题是OA、防雷B、防电腐蚀C、防渗水及防潮D、防外力破坏正确答案：B2、多选方式单应包含OA、方式单类型、方式（江南博哥）单编号、申请单编号B、业务电路的名称及用途C、业务电路带宽、端口、路由D、要求完成时间正确答案：A,B,C,D3、填空题通信设备应具有独立的通信专用直流电源系统，蓄电池供电时间一般应不少于（），在供电比较薄弱或重要通信站应配备柴油发电机/其他形式的备用电源，不允许采用厂站直流系统经逆变给通信设备供电。

正确答案：4小时4、单选2Mbps电接口的线路阻抗规定为OoA、75Ω（不平衡）B、120Ω（平衡）C、75Ω（不平衡）或120。

（平衡）正确答案：C5、多选通常SDH网管可以实现的功能有OoΛ^SDH告警显示B、SDH电口业务配置C、SDH电口业务环回测试D、SDH光口性能监测正确答案：A,B,C,D6、多选SDH的“管理单元指针丢失”告警产生的原因可能是OA、发送端时序有故障B、发送端没有配置交叉板业务C、接收误码过大D、PCM支路故障正确答案：A,B,C7、单选具有1个2M接口的PCM终端设备，只能开通OoA、32个电路B、30路64K/S的电路C、24路电话D、31路电话正确答案：B8、单选SDH管理网的传送链路是OoA、DCC通路B、FCC通路C、KeC通路D、El字节正确答案：A9、单选在SDH网管中，支路单元指针丢失（TU-LOP）告警级别为（）。

A、紧急告警B、主要告警C、次要告警D、提示告警正确答案：A10、多选相对于PDH,以下属于SDH特点的是OoA、同步复用B、标准光接口C、网管功能强大D、码速调整正确答案：A,B,C11、单选一个STMT的SDH制式155M系统，可以传输（）A、77个VC-12业务B、64个2M业务C、63个2M业务正确答案：C12、单选PCM的64KbPS数据G.703四线制接口，用户出线为几对线？OA、一对线B、两对线C、三对线D、四对线正确答案：B13、多选在电力系统中应用的特殊光缆主要有OPGW、GWWOP.ADSS0其中OPGW可提供的功能包括OoA、避雷B、充当地线C、充当输电相线D、通信正确答案：A,B,D14、多选年度运行方式应包含OA、上一年度新（改、扩）建及退役通信系统情况B、本年度通信年度运行方式编制的依据和需求预测C、通信系统网络图D、各类通信通道电路配置表正确答案：A,B,C,D15、多选符合3G技术特点的有OA、采用分组交换技术B、适用于多媒体业务C、需要视距传输D、混合采用电路交换和分组交换技术正确答案：A,B16、多选VLAN的划分方法有OOA、基于设备端口B、基于网络协议C、基于MAC地址D、基于IP广播组正确答案：A,B,C,D17、单选如果没有稳定的基准时钟信号源，光同步传送网无法进行O传输指标的测量。

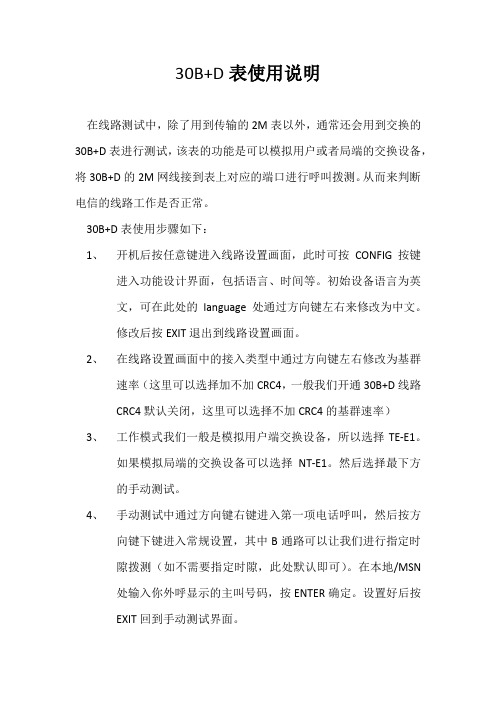

30B+D表使用说明在线路测试中，除了用到传输的2M表以外，通常还会用到交换的30B+D表进行测试，该表的功能是可以模拟用户或者局端的交换设备，将30B+D的2M网线接到表上对应的端口进行呼叫拨测。

从而来判断电信的线路工作是否正常。

30B+D表使用步骤如下：1、开机后按任意键进入线路设置画面，此时可按CONFIG按键进入功能设计界面，包括语言、时间等。

初始设备语言为英文，可在此处的language处通过方向键左右来修改为中文。

修改后按EXIT退出到线路设置画面。

2、在线路设置画面中的接入类型中通过方向键左右修改为基群速率（这里可以选择加不加CRC4，一般我们开通30B+D线路CRC4默认关闭，这里可以选择不加CRC4的基群速率）3、工作模式我们一般是模拟用户端交换设备，所以选择TE-E1。

如果模拟局端的交换设备可以选择NT-E1。

然后选择最下方的手动测试。

4、手动测试中通过方向键右键进入第一项电话呼叫，然后按方向键下键进入常规设置，其中B通路可以让我们进行指定时隙拨测（如不需要指定时隙，此处默认即可）。

在本地/MSN处输入你外呼显示的主叫号码，按ENTER确定。

设置好后按EXIT回到手动测试界面。

5、在被叫号码处设置你要拨打的被叫号码。

设定好后按ENTER确定。

然后移到屏幕最上方的利用该设置进行测试，用方向键右键进入。

当进入到有开始、设置字符的画面后，移到开始上按ENTER就可以进行呼叫了。

（测试前需要将30B+D线路的2M网口接入到表上端对应的E1口中，如果线路数据配置正常，在表上右侧的LAYER1和LAYER2指示绿灯会亮。

证明物理和链路都正常，当呼叫后LAYER3指示灯会亮，表示呼叫成功。

Q信令和PRI、DSS1、PRA的关系与区别？PRI信令：又称ISDN（30B+D）信令、DSS1信令、PRA信令。

北美和日本，ISDN PRI提供23B+D信道，总速率达1.544Mbps，其中D信道速率为64kbps。

欧洲、澳大利亚等国家，ISDN PRI为30B+D，总速率达2.048Mbps我国30B+D方式、ITU-T的I.412建议中规定了两种用户-网络接口结构：基本速率接口（BRI）和基群速率接口（PRI）。

ISDN的接口通过时分复用技术，把一个物理接口划分为多个信道（时隙）来使用。

ISDN的信道分为B、D两种类型，其中：B信道为用户信道，用来传送数据、话音、图像等用户信息，速率是64kbit/s；D信道为控制信道，用来传送公共信道信令，控制同一接口的B信道上的呼叫，速率是64kbit/s或16kbit/s。

正是这样通过B通道和D通道的划分，ISDN接口实现了数据和控制流的分离。

在ITU-T规定的ISDN标准U-N接口中，BRI接口为2B+D，TS0（16kbit/s）为D信道，TS1、TS2（64kbit/s）分别作为两个B信道B1和B2；PRI接口分E1 PRI和T1 PRI两种，B、D信道的带宽均为64kbit/s。

E1 PRI为30B+D，分TS0~TS31共32个时隙，TS0用于帧同步，TS16为D信道，一般在中国、亚洲部分国家和地区、欧洲等地使用；T1 PRI为23B+D，分TS0~TS23共24个时隙，TS23为D信道，一般在北美（北美把T1 PRI接口定义为PRA）、加拿大、日本、香港等地使用。

在BRI接口方面，由于各国的用户线特性有差异，各国使用的线路码型有所不同，北美、中国采用2B1Q码，日本、意大利采用AMI码，英国采用3B2T码。

ITU-T的I.430建议对BRI接口电气特性的各项指标均作了详细的规定。

BRI接口最常见的配置是用户可以将话机、传真机和数据终端接在一对用户线上，使用户可以同时利用一对电话线通话、传送或接收传真而又进行数据通信。

30B+D是什么意思啊？30B地方官+D业务是为营销中心、客服中心、集团办公等应用而提供的经济型集成规模线路（通常与呼叫中心系统结合使用），又称ISDN-PRI，即一次群速率ISDN，有30个B通路和1个D通路，每个B通路和D通路均为64Kbit/s，共1.920Kbit/s。

每一个PRI接口可以独立成为一个PRA用户群，也可以多个PRA 接口组成一个用户群，是提供连接数字交换机、LAN、主计算机和其他设备到网络的经济选择。

30B+D以ISDN为基础,ISDN即综合数字电话网（IDN），能够提供端到端的数字连接，用来支持包括话音和非话音在内的多种业务，是在现有电话网上开放的一种集语音、数据和图像通信为一体的综合业务。

用户可根据业务的需要选择基本速率（2B+D）和基群速率（30B+D）的业务。

30B具有30个64K语音通道。

30B+D主要应用于：（1）数字程控交换（30个64k的B信道接入）+窄带上网业务（128k带宽）；（2）商业机构总部与各分部之间的信息接入直通道；（3）大型企业之间使用专用的会议电视设备，捆绑使用6个B信道（384k）可实现图像实时传送的会议电视业务、捆绑使用2个B信道（128k）可实现图像实时传送的可视电话业务，ISDN（30B+D）的业务类型包括：新装、移机、过户、改名、拆机等。

ISDN（30B+D）业务只向单位用户开放。

新装①概念：ISDN（30B+D）新装是指用户根据需要，申请占有1—30个不等的号码，主要应用在数据通信领域、视频业务领域以及计算机信息服务领域等，实现Internet 及视聆通高速接入、局域局互联、多点会议电视、DDN备份、与DDN对接等功能的传输业务。

②申请ISDN（30B+D）新装业务的用户填写《2MB及30B+D业务需求登记表》，要求填写申请用途，并加盖单位公章。

③对于用途为移动、传呼、互联网及信息台的用户，需持有电信局行业管理办公室的批文方可申请。

NEC电话交换机如何调试30B+D外线（E1)
NEC程控交换机30B+D外线如何调试呢？我们首先要了解NEC工作原理，NEC电话交换机有打进打入设置，需要做打入打进设置才行。

1、分机打出设置：
21-13-01
2、分机打入设置：
22-11-01
22-11-02
3、30B+D话务员设置：
22-11-05转至话务员
4、外线打入方式
22-02-01（选择DID）
通过以上四步则可以完成30B+D设置了。
