上海熊猫无负压官网叠压供水设备方案报价文件

南苑路86号院无负压供水设备优化设计方案书一、工程概况该工程为住宅楼工程，共11层，建筑物高度50左右米，供水分区：1-3由市政管网直接供给，4-11层由高区无负压供水设备加压。

工程中生活给水水源由市政自来水给水管网供给，且水质符合国家《生活饮用水卫生标准》要求。

其生活引入管引入一条DN100管，用水高峰期自来水压力约为0.25MPa。

TWG无负压（无吸程）管网增压稳流给水设备，是上海天泉泵业集团科研人员从94年开始经过三年的努力，在普通变频给水设备基础上开发研制出的一种新型给水设备，它与市政管网直接串接而不会影响周围用户的用水，真正节能、节水、绿色无污染。

无负压（无吸程）给水设备可充分利用市政管网的压力，创造了巨大的经济效益，显著地降低了二次供水用户的用水费用。

正因为如此，2000 年，“无负压（无吸程）管网增压给水设备”被国家科学技术部、国家税务总局、国家对外贸易经济合作部、国家质量技术监督局、国家环境保护总局等联合推广为“国家重点新产品”。

二、设计原则该工程本着以节能、环保、降低运行费用、便于维护管理、技术先进合理、运行安全可靠等原则，方案中生活给水系统选用TWG无负压（无吸程）管网增压稳流给水设备直接与市政自来水串联，我技术人员通过严格计算，采用该设备可以取消生活水池，彻底解决水质污染。

三、方案设计依据1、本工程的基本资料(甲方提供的供水资料)2、《建筑给水排水设计规范》GB50015-20033、《高层建筑给水排水设计手册》（第二版，湖南科学技术出版社出版）4、《给水排水设计手册》第2册（核工业第二研究设计院主编，中国建筑工业出版社出版）5、《上海天泉泵业集团产品设计手册》四、方案选型结合本工程生活用水特点，考虑到设备水泵的性能，我公司技术人员结合公司的产品技术，对该工程中的给水设备经过严格的选型和校核，现选用TWG无负压（无吸程）管网增压稳流给水设备,供领导参考决策。

采用不锈钢标准配置：高区设备型号：TWG-8/66-2配用水泵型号：32TDLF4-70 二台天泉水泵水泵参数：Q=5m3/h H=45m N=1.5Kw稳流补偿系统CYQ 一套真空抑制系统ZBQF 一套智能控制系统一套（配套变频器品牌：英威腾，低压电器：施耐德）五、无负压与传统供水设备优缺点对比六、运行费用分析传统设计供水方式：将自来水放入生活水箱，再用变频设备加压向各用水点供水，该供水方式存在着自来水原有供水压力被白白浪费，而且水箱存在着严重的二次污染。

叠压、无负压供水设备的行业标准
叠压我们指的是管网叠压，即水泵从城镇供水管网直接吸水的供水方式。

叠压、无负压供水设备的行业标准据不完全统计有以下几种：《管网叠压供水设备》CJ／T254．2007(中国建筑金属结构协会给水排水设备分会等23个单位)
《箱式无负压供水设备》CJ／T302．2008(北京威派格)
《稳压补偿式无负压供水设备》CJ／T303．2008(北京威派格)
《高位调蓄叠压供水设备》CJ／T XXX(北京威派格)
《无负压管网增压稳流给水设备》GB／T XXXXX(青岛三利集团) 《箱式叠压给水设备》GB／T 24603．2009(上海熊猫机械集团) 《罐式叠压给水设备》GB／T XXXXX．201X(上海熊猫机械集团) 《变频调速无负压供水设备》CJ／T XXX(北京威派格)
《无负压给水设备》CJ／T XXX(青岛三利集团)
这些标准关于供水设备的名称，以行业协会或设计科研单位为主编写的称为“叠压"的为多,以企业为主编写的称为“无负压的为多。

就其内容实际
上是相似的。

其中《管网叠压供水设备》CJ／T254．2007是最早出台的一本。

该标准于2005年3月建设部以建标函[2005181号文“关于印发((2005年建设部归口工业产品行业标准制订、修订计划的通知》"下达计划，于2007年6月1日发布，于2007年12月1日实施。

上海凯泉WFY系列管网叠压（无负压）给水设备经济运行方案说明一、供水方式传统的供水方式，采用地下水池和水泵联合供水方式，即由市政管网供水至地下生活水池，利用水泵提升来满足水量水压。

该方案虽能满足供水压力的稳定性和供水的可靠性，但由于自来水全部被放入水池中，再经水泵二次加压提升至水箱向用户供水，不能利用自来水原有压力，系统电耗大、安装维护麻烦；同时因需设置地下水池而带来的如一次性基建投资大，易造成二次污染、漏水等一系列弊病。

无负压给水方案选用WFY管网叠压（无负压）稳流供水方式，不需修建水池和加设水箱，二次加压供水可直接串接在自来水管网上，采用密闭式稳流补偿器和真空抑制及补偿系统，利用微电脑控制，自动调节，使自来水管道不产生负压。

因此，新方案不仅不会影响周围用户的用水，而且可充分利用自来水原有的压力，达到节能降耗的目的，另外可消除因修建水池而引起的一系列弊病。

二、供水质量根据有关专家研究，生活饮用水产生二次污染主要环节是在二次加压系统中的取调节作用的水池和水箱。

因为将纯净的自来水放入水池或水箱中，各种杂质、污染物极易进入水中，尤其是夏天，水质极易变质、变味，严重污染了水源，影响了人们的身体健康。

另外，水池或水箱的制作材料或防腐选择不当，也将直接污染水质。

而无负压供水设备任何中间调节装置，无地下生活水箱和高位水箱，且为全封闭系统，取消了二次污染的主要环节，保证了供水系统中的水质安全。

同时设备本身经过了防腐处理或采用SUS304食品级不锈钢优质材料配置，彻底杜绝了二次加压供水系统中的二次污染，保证了用户的用水安全。

三、投资情况WFY系列管网叠压（无负压）供水设备可直接串接到任何自来水压力不足的管网上进行加压供水，不需修建水池水箱，同时也可省去因二次污染而投入的消毒设备。

省掉了水池水箱等构筑物的修建费用及水质二次污染的消毒处理费用，少则几万，多则十几万。

就本工程而言，传统供水方案最少需设置一个容积V=25m3不锈钢装配式水箱，初步估计需投资约10万元；因自来水水质二次污染而加设一套紫外线臭氧一体化消毒设备，需投资设备费约5万元；水泵电机等设备约5万元；而无负压整套设备约10万元，设备上预计可节省10万元左右。

上海熊猫上海熊猫机械（集团）有限公司 SHANGHAIPANDA MACHINE（GROUP ）CO.,LTD设备配置及报价上海熊猫机械（集团）有限公司上海熊猫上海熊猫机械（集团）有限公司SHANGHAIPANDA MACHINE （GROUP ）CO.,LTD综合说明本报价文件是根据贵方提供的招标文件及技术参数进行制作的，完全满足现场供水的各项要求。

我们将以极大的诚意，力争获取对贵工程的产品供货权。

我公司既追求合理的利润，又面对现实争取市场，二者之间我们将采用最灵活的态度去努力争取。

我们非常希望能获得充分的机会与贵单位就技术和商务方面问题作进一步的探讨和协商。

在此特别说明如下几点：1. 材质说明：为立式多级离心泵，采用德国博格曼进口机械密封，摩擦小、无泄露、使用寿命长；采用瑞典SKF 进口静音轴承，选用了特殊的定位结构和加工工艺，运行噪音大大降低。

叶轮、导叶、采用不锈钢材质，重量轻、冲压激光焊接，焊接牢固、过流部分光滑保证了（低摩擦、效率高、低阻力、低损耗）外形美观。

由于叶轮、导叶、套桶、外壳、泵轴采用不锈钢材质大大减少了泵体重量。

整个系统采用食品级不锈钢材质，如不锈钢无负压稳流补偿系统、不锈钢管路、不锈钢截止阀、不锈钢静音止回阀、不锈钢成套附件等。

小流量保压系统采用意大利进口，保证了供水管网压力恒定。

2. 产品特点：1) 环保方面：市政自来水全封闭连接，直接供到用户。

水源无污染，保证水质质量好。

2) 节水方面：无负压供水设备是全封闭，无水箱的耗费现象。

3) 节能方面：与市政管网直接串接，充份利用自来水原有的压力，供水设备大部分时间在低频率下运行，耗电量小，综合节能可达30%-70%。

4) 安装方面： 成套设备无须修建蓄水池，设备直接与市政管网和用户用水管网对接，即可实现自动供水，安装便捷。

上海熊猫上海熊猫机械（集团）有限公司SHANGHAIPANDA MACHINE （GROUP ）CO.,LTD5) 投资方面：充分利用自来水管网的压力，能耗小，节省日常开支，节省定期清洗消毒等费用，综合节约投资可达30%~60%。

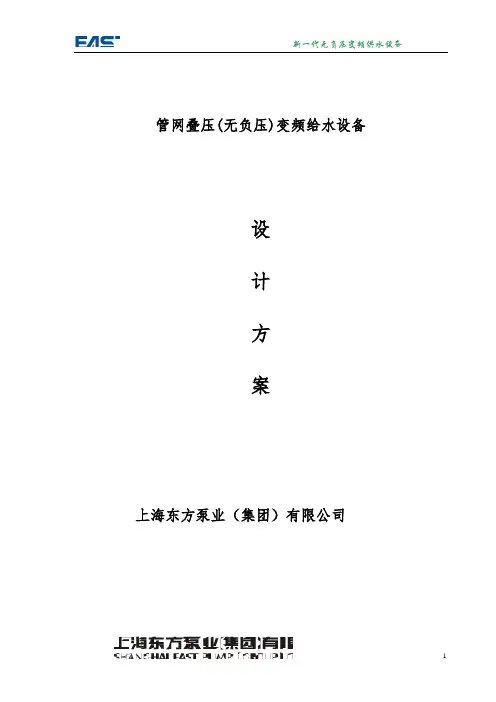

管网叠压(无负压)变频给水设备设计方案上海东方泵业（集团）有限公司目录一、工程概况二、方案编制依据三、方案选型计算四、方案选型五、设备特点介绍六、管网叠压（无负压）变频给水设备清单一、工程概况………………项目为商住楼工程，根据图纸要求；现………………项目采用一套无负压变频给水系统，考虑用户际用水情况；自来水主干管进水压力按0.3-0.35MPa考虑。

根据以上参数，本着既能节约成本，又能满足用户长期使用要求的原则，该工程生活系统选用我公司变频无负压（无吸程）管网增压稳流给水设备。

二、方案编制依据1、住宅工程概况2、建筑给水排水设计规范（GB50015-2003）3、给水排水设计手册·第2册（核工业第二研究设计院主编，中国建筑工业出版社出版）4、给水设备设计手册三、方案选型计算1、设计给水流量根据《建筑给水排水设计规范》（GB50015-2003）计算设计流量：根据住宅配置的使用人数、用水定额、使用时数及小时变化系数，按下式计算出最大用水时的用水量：Q= q o·n ·K hT ·1000其中：Q—最大用水时的用水量q o—城市生活住宅楼的人均用水定额，取400L/（人·天）；n—总用水人数，每个房间4人计,则n＝用户数×4人；K h—小时变化系数，取2.5；T—用水时间，T＝24h；计算结果：可考虑到办公及生活用水，计算的总用水量Q1≈40m3/h, 2、管道水力计算(即水泵扬程计算)按照《建筑给水排水设计规范》的规定，水泵直接供水时所需扬程按下式进行估算：Hb≥1.2Hy+Hc-Ho其中：Hb－最不利点所需水压；Hy－最不利配水点与引入管的标高差；Hc －最不利配水点所需流出水头，生活取10.00m；Ho－自来水可利用最低压力，取10.00m；1.2－给水管网在最不利点流量分配情况下，克服水泵出口至最不利点用水点间的水头损失而综合考虑的系数。

熊猫智慧供水系统设计方案熊猫智慧供水系统设计方案引言：随着人类对可持续发展的日益关注以及水资源的短缺，水的节约和管理成为了当今社会发展的一个重要议题。

为了解决水资源合理分配和管理的问题，设计了熊猫智慧供水系统。

本文将对该系统的设计方案进行详细阐述。

一、系统目标熊猫智慧供水系统的目标是提供高效、智能的供水服务，实现水资源的合理分配和管理，减少水资源的浪费，满足人们的需求，并使得整个供水系统能够智能化、自动化运行。

二、系统功能1. 智能用水监测与管理：通过安装传感器和智能设备，实时监测和统计用户的水消耗情况，并提供相应的数据分析和报告。

用户可以通过手机等终端设备查看自己的用水情况，并获得用水建议，以便合理调整用水行为。

2. 智能漏水检测与报警：系统能够即时检测到居民房屋内外的漏水情况，并通过手机等终端设备向用户发出报警通知，提醒用户在第一时间处理漏水问题，避免水资源的浪费。

3. 智能节水设备应用：针对常见的水消耗场景，如浴室、洗衣机等，设计和推广智能节水设备，以降低水的消耗量。

这些设备可以通过与系统的联动，实现自动调整水流量、节约用水的效果。

4. 智能供水调度和控制：通过对供水管网的信息收集和分析，系统能够智能调度和控制供水，根据用户的实际需求和用水习惯，合理分配和控制供水。

同时，系统还能够根据实时的天气数据和水资源情况，提前做出相应的调整，以适应供水的变化。

三、系统架构熊猫智慧供水系统的架构主要包括传感器网络、数据存储和处理平台、用户终端设备等组成部分。

1. 传感器网络：分布在用户用水点和供水管网上的传感器负责实时监测和收集用水数据，包括水流量、水压等指标，并将这些数据通过有线或无线方式传输至数据存储和处理平台。

2. 数据存储和处理平台：承担了接收传感器数据的任务，并对数据进行存储、处理和分析，提供用水监测和管理的相关功能。

同时，数据存储和处理平台还与外部数据源进行连接，以获取天气信息和水资源情况等相关数据。

无负压报价方案（参考图片) 项目名称：设备型号：BF2/2—12/104工程造价：（¥ 105000元)报价单位：xxxxxxxx设备厂家:广州水泵厂联系人：xxxxxxxxxxx企业简介xxxxxx是销售及安装、维护给排水系统设备的专业公司，是广西城镇供水协会会员单位，广西区水利厅推荐企业.我公司注册资金为200万元，下属4个分公司。

我公司主要经营成套给排水设备、阀门、消防系列水泵阀门、污水处理设备、高、低压开关柜、电线电缆、发电机组、PE管等给排水配套设备，并专业从事水系统节能设计及改造工程、成套给排水设备设计及安装工程等。

我公司秉承“以质量求生存、以信誉求发展、以管理求效益”的经营宗旨，“诚信、绿色、高效、双赢"的服务理念,自2009年成立以来，已在全区发展了众多的客户，并与众多企业保持良好的合作。

我公司所供产品性能合理、质量安全可靠，并拥有一支高素质的员工队伍、完善的售后服务团队。

我公司多年服务于建筑和厂矿企业的供水、水利、消防领域，积累了丰富的给排水系统设备经验，并与众多的行业解决方案供应商建立了良好的合作伙伴关系,拥有较大的客户群。

我们将本着真诚合作的原则，以我们在供水、水利、消防领域突出的技术实力、良好的声誉和灵活的合作方式为保证，为我公司所承建的所有工程提供优质的技术支持与售后服务。

广州水泵厂简介广州水泵厂始建于1976年，位于广东省商业宝地亚运会举办地广州市，产品本着“以顾客为中心、服务真诚；从质量求发展，精益求精”的质量方针。

主要产品有《长江牌》系列水泵、控制柜、无负压成套供水设备等。

广州水泵厂产品从七十年代已畅销海内外,为国家赢得良好的声誉。

目前产品远销到欧洲、非洲、南美洲、中东、东南亚、香港、澳门等多个国家与地区,其中北京《亚运会》工程、广州《亚运会》工程、约旦河排灌工程、伊朗多家糖厂、港澳多家楼盘生活加压供水及消防设备等，长期定点采用本厂产品作主要产品或配套设备，深受用户的好评与信赖。

上海熊猫集团北京熊猫恒盛机械设备有限公司的XMW无负
压给水设备通过技术论证
佚名
【期刊名称】《给水排水技术与产品信息》
【年(卷),期】2004(000)006
【总页数】1页(P12)
【正文语种】中文
【中图分类】TU
【相关文献】
1.中建材集团进出口公司诉北京大地恒通经贸有限公司、北京天元盛唐投资有限公司、天宝盛世科技发展（北京）有限公司、江苏银大科技有限公司、四川宜宾俄欧工程发展有限公司进出口代理合同纠纷案
2.关于核准中国电子信息产业集团有限公司公告南京熊猫电子股份有限公司收购报告书并豁免其要约收购义务的批复
3.关于核准豁免上海同盛投资(集团)有限公司及一致行动人要约收购上海国际港务(集团)股份有限公司股份义务的批复
4.关于核准北京盛达振兴实业有限公司、甘肃盛达集团股份有限公司公告威达医用科技股份有限公司收购报告书并豁免其要约收购义务的批复
5.上海熊猫机械(集团)有限公司智慧供水未来已来
因版权原因，仅展示原文概要，查看原文内容请购买。

*****供水配置方案上海熊猫机械（集团）有限公司 **分公司联系人： 联系电话：制作日期： 年 月 日国家建设部重点推广产品国家建设部重点推广产品目录一、公司简介 (3)二、选型方案 (4)1、项目概况2、设备选型原则3、无负压供水方案设备选型及报价 (8)4、变频供水方案设备选型及报价 (12)三、广西分公司业绩 (16)四、公司资质文件 (34)五、质量保证及售后服务承诺书 (44)1、售后服务承诺书2、产品质量保证书3、售后服务体系人员通讯录一、******供水设备采购及安装工程公司简介上海熊猫机械（集团）有限公司是上海市高新技术企业，是集水泵、成套设备的研发、生产、销售为一体的现代化大型企业集团，泵行业综合实力上海市排名第一，集团公司在全国拥有五大生产基地，下设38家分公司。

是行业内拥有自主知识产权最多的企业，建筑楼宇用泵市场占有率位居全国第一！集团主要生产水泵、无负压供水设备、智能化箱式泵站、中水处理设备、电气控制设备、成套供水设备、空压机、清洗机清洁机械设备等。

年销售额2009年13.8亿元，2010年15.6亿元，2011年17.2亿元，其中出口额超一亿元。

集团公司以“节能、高效、环保、服务社会“为使命，不断进行技术创新，引进国际先进技术，提升产品的科技含量，成功研发了具有国际水准的系列产品；产品获得国家免检证书，是国家科技部、商务部，质检总局，环保总局联合认证并推广的国家重点新产品。

是国家康居工程首选产品，被中国质量认证中心认定的新型节能产品，同时获国家专利180余项，多项产品填补了国内空白。

其中4项专利产品入选《国家建筑标准设计图集》，6项专利产品是上海市高新技术成果转化项目。

公司拥有工业产品生产许可证，涉水产品卫生批件及各相关行业的进网许可证，并获得多项证书；ISO9001-2000版国际质量认证、CCC认证、CE认证、AAA 资信等级、国家免检产品、国家产品节能认证、国家重点新产品、上海市高新技术企业、上海市先进企业、上海市名牌产品、上海市著名商标等。
