调节阀的选型设计要点

调节阀的选型0 引言调节阀是调节系统中非常重要的一个环节，在生产实践中控制系统的正常与否，常常涉及到调节阀的问题。

调节阀所反应出来的问题又多集中在调节阀的工作特性和结构参数上，如流通能力、公称通径、阀芯引程及流量特性等。

在这些参数中，流通能力更重要，它的大小直接反映调节阀的容量，它是设计选型中的主要参数。

因此，调节阀的选择主要从以下几个因素进行考虑。

1 选择原则(1)满足自控系统的要求；(2)满足经济性的要求。

2 调节阀流量系数Cv及口径的计算(1) 流量系数C v(流通能力)的定义为：调节阀前后的压差为1Kg/cm2，重度为1g/cm2流体，每小时通过阀门的体积流量(m3/h)。

调节阀流量系数C v的计算方法很多，也比较繁琐，以下列出几种主要流通介质的C v值的计算方法。

表1 液体阻塞流：当阀前压力P1保持一定而阀后压力P2逐渐降低时，流经调节阀的流体流量会增加到一个极限值，这时即使P2再继续降低，流量也不会再增加，此极限流量即为阻塞流。

显然，形成阻塞流之后，相当于流量已达到饱和状态(临界状态)，这时流经调节阀的流量不再随调节阀前后的压差△P的增加而增加。

因此，流体在阀内是否形成阻塞流，调节阀C值的计算公式将不一样。

判断是否是属于阻塞流的情况，就可以决定取用相应的C值计算公式。

(表2)情况相同。

表2 气体和蒸汽上表2中：C v—调节阀流量系数C f—临界流量系数G f—流体流动温度下的比重(水G f=1,15℃；空气G f=288G/T)G—气体比重(空气G=1.0)P1—调节阀进口压力，0.1MPa(绝对)P2—调节阀出口压力，0.1MPa(绝对)P v—液体流动温度下的饱和蒸汽压力，0.1MPa(绝对)P c—热力学临界压力，0.1MPa(绝对)Δp—压降，100kPa(ΔP=P1- P2)Δp s—口径计算用最大压降，0.1MPaΔp s=P1-(0.96- 0.28P v/P c)P v若P v<0.5P1,ΔP s=P1- P vq—液体流量，m3/hQ—气体流量，标准m3/h(15℃，绝对压力为101.3kPa时)T—绝对温度，K(K=273+℃)T sh—蒸汽过热温度，℃(饱和蒸汽T sh=0)W—流量，t/h(2) 阀口径的计算，根据生产能力、设备负荷、以被控介质的工况决定流通能力计算所需的数据，求得最大、最小流量时的C v max和C v min。

气动调节阀选型及计算一、气动调节阀选型要考虑的因素1.工作条件：包括工作压力、温度、流量范围等。

根据工作条件选择耐压和耐温能力的阀门。

2.流体性质：包括流体介质、粘度、颗粒物含量等。

选择合适的材质和结构，以满足流体的要求。

3.阀门类型：包括截止阀、调节阀、蝶阀、球阀等。

根据需要选择适合的阀门类型。

4.尺寸：包括阀门的通径、连接方式等。

根据管道系统的尺寸，选择合适的阀门尺寸。

5.控制方式：包括手控、气动控制、电动控制等。

根据控制方式选择合适的气动调节阀。

二、气动调节阀计算方法1.流量计算：根据管道系统的需求，计算流体的流量。

流量的单位一般为标准立方米/小时（Nm3/h）或标准立方米/秒（Nm3/s）。

2.压力损失计算：根据流量和流体性质，计算气动调节阀的压力损失。

根据流量和压力损失曲线，选择合适的阀门型号。

3.动态特性计算：根据管道系统的要求，计算气动调节阀的开启时间、关闭时间、超调量等动态特性。

通过调节阀的参数和控制系统的调节，使阀门的动态特性满足要求。

4.使用寿命计算：根据气动调节阀的材料、结构和工作条件，计算阀门的使用寿命。

一般根据阀门的设计寿命和工作条件的要求，选择合适的气动调节阀。

总结：气动调节阀选型及计算是一个复杂的过程，需要考虑多个因素。

通过对工作条件、流体性质、阀门类型和尺寸等因素的综合分析，可以选择合适的气动调节阀。

在计算过程中，需要考虑流量、压力损失、动态特性和使用寿命等因素。

根据计算结果，选择合适的阀门型号和参数，以满足管道系统的要求。

调节阀的计算与选型调节阀是一种用于控制流体流量、压力和温度的装置，广泛应用于工业生产过程中。

在选择和计算调节阀时，需要考虑以下几个方面：适用工艺要求、流量参数、压力参数、密封要求、材料要求以及其他特殊要求。

本文将从这几个方面详细介绍调节阀的计算和选型。

适用工艺要求：首先要明确调节阀将用于哪个具体的工艺场合，例如调节液体、气体或蒸汽等。

不同的工艺要求对调节阀的性能参数有不同的要求，例如流量调节范围、调节精度等。

流量参数：流量参数是选择调节阀的关键参数，包括设计流量、最大流量和最小流量等。

设计流量是指工艺设计要求的流量，最大流量是指允许的最大流量，最小流量是指流动介质的最小流量。

根据流量参数，可以选择合适的调节阀型号和口径。

压力参数：压力参数也是选择调节阀的重要参数，包括设计压力、最大压力和最小压力等。

设计压力是指工艺设计要求的压力，最大压力是指允许的最大压力，最小压力是指压力控制的最低限制。

根据压力参数，可以选择合适的调节阀结构、材料和密封形式。

密封要求：根据介质特性和工艺要求，选择合适的密封结构和材料。

常见的调节阀密封结构有气密密封、液密密封和气液两用密封等。

根据介质腐蚀性和温度要求，可以选择合适的密封材料，如橡胶、聚四氟乙烯、金属等。

材料要求：调节阀的材料要求主要取决于介质特性和工艺要求。

如果介质腐蚀性较强，需要选择耐腐蚀的材料；如果工艺要求高温或者低温，需要选择耐高温或低温的材料；如果介质含杂质较多，需要选择可清洗的材料。

其他特殊要求：根据实际情况，还需要考虑一些其他特殊要求，例如是否需要手动调节或电动调节、是否需要远程控制或自动控制等。

在实际的计算和选型过程中，可以根据上述要求，参考调节阀的技术参数和性能曲线，进行计算和比较。

可以使用调节阀的压降-流量特性曲线和流量系数来进行计算和比较。

根据流量参数、压力参数和其他要求，选取几种满足要求的调节阀进行比较，最终确定最适合的调节阀型号和规格。

综上所述，调节阀的计算和选型需要根据适用工艺要求、流量参数、压力参数、密封要求、材料要求和其他特殊要求来进行。

调节阀的选型依据
调节阀是工业现场不可或缺的流量调节设备之一，那么如何选择
一款适合自己需要的调节阀呢？下面就为大家介绍调节阀的选型依据：首先，根据流体介质的特性选型。

流体包括气体、液体和蒸汽，
在选型前需要了解流体的温度、粘度、密度、压力变化等参数，以便
进行匹配选择。

其次，根据流量变化情况选型。

通常，流量调节阀的调节范围是10：1或20：1，而超调范围在±5%~±10%之间，因此在选型前，需要
清楚了解实际工况下的流量范围，以便选择合适的调节阀。

第三，考虑阀门的执行机构。

阀门的执行机构根据不同的使用环
境可以分为手动、气动、电动等多种，需要根据现场实际情况进行选择。

如果环境复杂，需要远程控制，那么选择气动或电动阀门会更为
便捷。

第四，考虑安装环境。

调节阀的安装环境通常需要考虑阀门的防
爆等级、密封性、承压能力、安装方式等因素。

例如，在液化气体工
况下，需选用防爆等级较高的调节阀，比如说防爆设计的角行程式控
制阀。

第五，考虑配套件的选择。

配套的附件包括阀门定位器、阀门位
置传感器、防爆限位器、加热器等，也需要根据实际情况选择。

综上所述，对于调节阀的选型，需要综合考虑流体介质的特性、流量变化情况、阀门执行机构、安装环境、配套附件等多重因素，以达到最佳匹配。

调节阀的选型依据引言调节阀是一种用来调节流体介质流量、压力和温度的重要设备，在工业生产中具有广泛的应用。

正确选型的调节阀能够确保系统的稳定运行，提高生产效率和产品质量。

本文将从工作介质、工艺参数、工作条件和设备特性等方面，对调节阀的选型依据进行全面探讨。

工作介质1.确定工作介质的性质和特点，包括流体性质、温度、压力、浓度等。

2.根据介质的物理和化学特性，选择适用的材料，如不锈钢、碳钢、铸铜等。

3.考虑介质的腐蚀性、粘度、黏度等因素，选择合适的阀内件材料和密封材料。

工艺参数1.确定工艺参数，如流量、压力降、温度变化范围等。

2.根据实际需求，选择合适的流量调节方式，如直接调节、比例调节或开关调节。

3.考虑工艺参数的变化范围和变化速率，选择合适的调节阀动作方式和响应速度。

工作条件1.考虑工作环境的温度、湿度、震动等因素，选择合适的阀体结构和密封方式，确保阀门的稳定性和密封性。

2.根据工作条件确定阀门的安装方式，如立式安装、卧式安装或倾斜安装。

3.考虑工作条件的特殊要求，如防爆、防火、防静电等，选择符合要求的调节阀型号和认证标准。

设备特性1.考虑调节阀的调节范围和流通特性，选择适合工艺要求的调节阀型号，如直线特性、等百分比特性等。

2.根据设备的用途和工艺流程，选择合适的流道形式和结构，如直通式、角式或蝶式。

3.考虑设备的可靠性和维护性，选择通用型或特殊型调节阀。

选型方法1.根据前述的工作介质、工艺参数、工作条件和设备特性，列出各项要求。

2.确定各项要求的重要性和优先级，进行权衡和取舍。

3.根据要求和现有的调节阀资料，进行筛选和比较。

4.选择满足要求且性价比最高的调节阀型号。

结论调节阀的选型依据包括工作介质、工艺参数、工作条件和设备特性等方面。

在选型过程中，需要综合考虑各种因素，并进行合理的权衡和取舍。

正确选型的调节阀能够确保系统的稳定运行，提高生产效率和产品质量。

因此，在实际应用中，需要根据具体情况和要求，选择合适的调节阀型号。

建议收藏——调节阀选型方法总结自动控制系统是通过执行器对被控对象进行作用的。

调节阀是生产过程自动化控制系统中最常见的一种执行器。

调节阀直接与流体接触控制流体的压力或流量。

正确选取调节阀的结构型式、流量特性、流通能力；正确选取执行机构的输出力矩或推力与行程对于自动控制系统的稳定性起着十分重要的作用。

如果计算错误，选择不当，将直接影响控制系统的性能，使得自动控制系统产生震荡甚至不能正常运行。

因此，在自动控制系统的设计过程中，调节阀的设计选型计算是必须认真考虑的重要环节。

1调节阀结构形式的选择常用的调节阀结构形式有直通单座阀、直通双座阀、套筒阀、偏心旋转阀、蝶阀、全功能超轻型调节阀、球阀，应当根据不同的使用情况，结合不同结构形式阀门各自的特点，从调节性能、适用温度、适用口径、耐压、适用介质条件、切断差压、泄流量、压力损失、重量、外观、成本等方面对调节阀的结构形式进行选择。

对调节阀进行结构的选择时，要根据相应的管路及介质条件，按照如下优选顺序进行选择①全功能超轻型调节阀→②蝶阀→③套筒阀→④单座阀→⑤双座阀→⑥偏心旋转阀→⑦球阀，只有当前一优选级别的阀门再某一方面不合适时，才考虑选择下一级类型的阀门。

注：关于调节阀的调节特性的评定调节阀的流量调节性能一般通过流量特性、可调比、小开度工作性能、Kv值和动作速度进行综合评价。

调节性能以其流量特性曲线进行衡定，一般认为等百分比特性为最优，其调节稳定，调节性能好，最利于流量压力调节。

而抛物线特性又比线性特性的调节性能好，快开特性为最不利于流量调节的流量特性。

因此在选用调节阀时，一般希望调节阀流量特性曲线为等百分比型。

可调比反映了调节阀的可调节流量范围，调节阀的可调比就是调节阀所能控制的最大流量与最小流量之比。

可调比也称可调范围，以R来表示，即R=Qmax/Qmin，Qmax为调节阀的最大可控流量，Qmin为调节阀的最小可控流量。

一般认为R的值越大，则调节阀的可调节范围越。

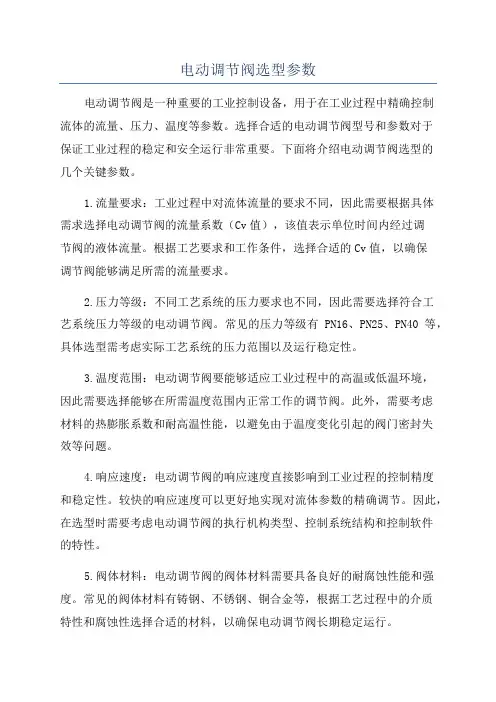

电动调节阀选型参数电动调节阀是一种重要的工业控制设备，用于在工业过程中精确控制流体的流量、压力、温度等参数。

选择合适的电动调节阀型号和参数对于保证工业过程的稳定和安全运行非常重要。

下面将介绍电动调节阀选型的几个关键参数。

1.流量要求：工业过程中对流体流量的要求不同，因此需要根据具体需求选择电动调节阀的流量系数（Cv值），该值表示单位时间内经过调节阀的液体流量。

根据工艺要求和工作条件，选择合适的Cv值，以确保调节阀能够满足所需的流量要求。

2.压力等级：不同工艺系统的压力要求也不同，因此需要选择符合工艺系统压力等级的电动调节阀。

常见的压力等级有PN16、PN25、PN40等，具体选型需考虑实际工艺系统的压力范围以及运行稳定性。

3.温度范围：电动调节阀要能够适应工业过程中的高温或低温环境，因此需要选择能够在所需温度范围内正常工作的调节阀。

此外，需要考虑材料的热膨胀系数和耐高温性能，以避免由于温度变化引起的阀门密封失效等问题。

4.响应速度：电动调节阀的响应速度直接影响到工业过程的控制精度和稳定性。

较快的响应速度可以更好地实现对流体参数的精确调节。

因此，在选型时需要考虑电动调节阀的执行机构类型、控制系统结构和控制软件的特性。

5.阀体材料：电动调节阀的阀体材料需要具备良好的耐腐蚀性能和强度。

常见的阀体材料有铸钢、不锈钢、铜合金等，根据工艺过程中的介质特性和腐蚀性选择合适的材料，以确保电动调节阀长期稳定运行。

6.密封性能：电动调节阀的密封性能直接影响着过程控制的准确性和可靠性。

选用具有良好密封性能的电动调节阀可有效避免泄漏问题，提高系统的安全性和性能。

7.控制方式：电动调节阀的控制方式可以根据实际需要选择，主要包括开关型、调节型和反馈型等。

开关型可以实现简单的开关控制，适用于一些简单的工艺过程；调节型则可以实现对流体参数的连续调节，精度更高；反馈型可以通过监测实际参数值与设定值的偏差来实现闭环控制，控制精度更高。

教你九招准确选择调节阀1、阀型的选择：（1）确定公称压力，不是用PMAX去套PN，而是由温度、压力、材质三个条件从表中找出相应的PN并满足于所选阀之PN值。

（2）确定的阀型，其泄漏量满足工艺要求。

（3）确定的阀型，其工作压差应小于阀的允许压差，如不行，则须从特殊角度考虑或另选它阀。

（4）介质的温度在阀的工作温度范围内，环境温度符合要求。

（5）根据介质的不干净情况考虑阀的防堵问题。

（6）根据介质的化学性能考虑阀的耐腐蚀问题。

（7）根据压差和含硬物介质，考虑阀的冲蚀及耐磨损问题。

（8）综合经济效果考虑的性能、价格比。

需考虑三个问题：A、结构简单（越简单可靠性越高）、维护方便、备件有来源；B、使用寿命；C、价格。

（9）优选秩序。

蝶阀－单座阀－双座阀－套筒阀－角形阀－三通阀－球阀－偏心旋转阀－隔膜阀。

2、执行机构的选择：（1）最简单的是气动薄膜式，其次是活塞式，最后是电动式。

（2）电动执行机构主要优点是驱动源（电源）方便，但价格高，可靠性、防水防爆不如气动执行机构，所以应优先选用气动式。

（3）老电动执行机构笨重，我们已有电子式精小型高可靠性的电动执行机构提供（价格相应高）。

（4）老的ZMA、ZMB薄膜执行机构可以淘汰，由多弹簧轻型执行机构代之（性能提高，重量、高度下降约30％）。

（5）活塞执行机构品种规格较多，老的、又大又笨的建议不再选用，而选用轻的新的结构。

3、材料的选择：（1）阀体耐压等级、使用温度和耐腐蚀性能等方面应不低于工艺连接管道的要求，并应优先选用制造厂定型产品。

（2）水蒸汽或含水较多的湿气体和易燃易爆介质，不宜选用铸铁阀。

（3）环境温度低于－20℃时（尤其是北方），不宜选用铸铁阀。

（4）对汽蚀、冲蚀较为严重的介质温度与压差构成的直角坐标中，其温度为30 0℃，压差为1.5MPA两点连线以外的区域时，对节流密封面应选用耐磨材料，如钴基合金或表面堆焊司特莱合金等。

（5）对强腐蚀性介质，选用耐蚀合金必须根据介质的种类、浓度、温度、压力的不同，选择合适的耐腐蚀材料。

调节阀基本选型原则一、调节阀结构形式选择及选择时应注意的问题1、根据工艺要求、调节功能、泄露等级及切断压差、耐压及耐温、冲蚀、气蚀及腐蚀、流体介质、使用生命周期、维护及备件、性价比等，建议选择顺序是：单双座（Globe）、笼式单双座（Cage）、偏心旋转阀、蝶阀、角阀、球阀（V.O）、三通阀、特殊调节阀等。

2、调节阀结构形式选择时注意的问题a、严密关闭阀（TSO）选择顺序为：球阀、单座阀、偏心阀、蝶阀、角型阀等。

阀芯阀座密封型式：——阀芯硬密封/阀座应密封，用于不干净介质、高温、高压、高压差场合，泄露等级5级；——阀芯硬密封/阀座软密封，用于一般场合，泄露等级5级或6级；——必须提出最大切断压差，是选择阀的关键条件之一；——必要时提出紧急切断动作时间。

b、高温高压、高差压阀选择顺序为：角型阀、单座阀、套筒阀。

——特别注意“空化（cavitation，气蚀、空蚀）”、“阻塞流（闪点）”导致阀芯。

阀座损坏，带来噪音和振动的危害；锅炉主给水调节阀、给水旁路阀调节。

给水再循环调节阀。

减温水调节阀、凝结水再循环调节阀。

锅炉连续排污调节阀、减温水调节阀。

凝结水再循环调节阀、锅炉连续排污调节阀、高压蒸汽压力调节、合成氨高压差调节阀等；——高压、高压差调节阀阀体选用锻钢件；——高压、高压差调节阀应选用带多级套筒式、多级阀芯式、多级叠板式等防空化组件；二、调节阀的作用方式选择a、根据工艺生产安全确定气开阀（FC-气源故障时阀关），气关阀（FO-气源故障时阀开），由工艺专业确定并在PID表示。

b、执行机构作用方式的选择正作用：信号增加，推杆向下运动；反作用：信号增加，推杆向上运动；——建议单导向（FO）配正作用执行机构；单导向（FC)配反作用执行机构；双导向（FC/FO）配正作用执行机构。

三、调节阀执行机构选择根据可靠性、经济性、动作平稳、足够的输出力、结构简单、维护方便、重量轻等因素，建议选择顺序：气动薄膜执行机构（直行程用）、气缸执行机构（单气缸弹簧复位、双气缸）直行程、角行程均适用、电动执行机构（包括马达驱动阀MOV）、液动执行机构。

多级降压调节阀的选型设计与计算解读
一、选型
1.压力范围：首先需要确定需要控制的工作压力范围，根据实际工况
和流体特性，选择适用的压力范围。

2.流量要求：根据需要控制的流量大小，选择合适的阀口直径和阀门
类型。

3.材料选择：根据流体的性质，选择耐腐蚀、耐高温或其他特殊材料
的阀门。

二、设计
1.阀门结构：多级降压调节阀通常采用多级与单级结构。

多级结构适
用于高压差和大流量的情况，而单级结构适用于小压差和小流量的情况。

2.阀门位置：确定阀门的位置，一般分为两种方式：嵌入式和露出式。

嵌入式阀门安装在管道中，露出式阀门则位于管道外部。

3.流体通道：确保阀门内部的流体通道流畅，减少流阻。

三、计算
1.流量计算：根据需要控制的流量大小和阀门的特性曲线，计算出合
适的阀门开度，即阀门开口程度。

可以使用流量公式进行计算，如流量等
于压力差乘以阀门的流量系数。

2.压降计算：根据阀门所处位置的压力以及需求的工作压力范围，计
算出阀门需要降低的压力值。

可以使用压降公式进行计算，如压降等于流
量乘以阀门的压降系数。

3.阀门选型计算：根据以上的流量和压降计算结果，选取合适的阀门型号和尺寸，以满足流量和压降的要求。

总结。
